Zestaw 3

1) Bud wiez - oprac. wyn pomiar met anal - graf:

Metoda analityczno - graficzna - jest jedną z metod stosowanych w pomiarach odchyleń osi budowli od pionowości, polegającą na częściowym skartowaniu i częściowym obliczeniu wartości służących do określenia tych wychyleń.

Do metody należy:

-skartowanie stanowisk obserw.: 1,2,3

-obliczenie wartości u

-wykreślenie wstęg wahań w skali 1:1

-określenie środka ciężkości trójkąta błędów

-odczytanie wartości wychylenia

Część analityczna - polega na obliczeniu wartości wektorów u_i przesunięć na poszczególnych wysokościach budowli:

liczona na trzech stanowiskach, gdzie:

d_i - odległości mierzony pomiędzy poszczególnymi stanowiskami a osią budowli

Δα_i - wychylenia kątowe osi budowli

Do części graficznej należy:

-skartowanie stanowisk obserwacyjnych (najczęściej są to trzy stanowiska równomiernie rozłożone wokół osi budowli (lub dwa stanowiska usytuowane pod kątem 90˚ względem siebie),

-wykreślenie wstęg wahań w skali 1:1 (dokonujemy tego poprzez równoległe przesunięcie linii łączących oś budowli ze stanowiskiem o obliczony wektor u),

-określenie środka ciężkości trójkątów błędów,

-odczytanie wartości wychyleń na poszczególnych poziomach.

2.) przenieś wskaz konstrukc met biegunowa i przeciec kierunkow:

*met. biegunowa(osn. wewnętrzna)

- punkty A i B najlepiej na linni równoległej do podłóżnej osi budynku

- kąty i odległości - odkładane na kolejnych kondygnacjach

- punkty A i B - przenoszone pionownikiem optycznym

- teodolit na punktach A i B zorientowany zawsze na ten sam dobrze widoczny i odległy punkt

Po wytyczeniu punktów np. 1 i 2 należy skontrolować „l”

L_pom - L_obl=?

L_obl² = d1² + d2² - 2d1d2 cos(β - α)

Występujące błędy: - bł.centrowania pionownika

- bł.przeniesienia punktu A i B na wyższe kondygnacje

- bł.oznaczenia na tarczy przecięcia osi celowej pionownika z tarczą

- bł.niepionowości osi teodolitu na punktach A i B

BŁ.METODY ≈ 4 mm

* met. Przecięć kierunków przeniesienia punktu P

Metoda stosowana najczęściej do wyznaczania osi stóp fundamentowych.

O1/D1 = u1/d1 → u1= O1/D1 ∙ d1

BŁ. METODY≈1,5 mm → bł. położenia punktu P (przecięcia osi konstrukcyjnych)

Mp = ± √mx² +my²

3.) Montaz wymuszony i swobodny:

Montaż swobodny - montaż elementów prefabrykowanych, wykonywany na styk prosty, bez pomocy części łączących, ograniczających wielkości odchyłek montażu, pozwalający na swobodne, wzajemne przesunięcia względem siebie montowanych elementów.

Montaż wymuszony (przymusowy) - montaż elementów prefabrykowanych, wyposażonych w płaszczyznach stykowych w złącza montażowe ograniczające odchyłki montażu, wyznaczające z dużą dokładnością miejsce usytuowania elementów w konstrukcji budynku.

System budowlany W-70 (Wrocławska Wielka Płyta) - wielkowymiarowe elementy ścienne są tu zaopatrzone w tzw. urządzenia rektyfikacyjne. Są to śruby rektyfikacyjne (śrubowe trzpienie) z nakrętkami, umieszczone w górnej części płyty w jej osi podłużnej oraz wnęki rektyfikacyjne z tulejami, umieszczone w dolnej części płyty.

4.) Bud drog - tyczenie p posr luku kolowego jedna opisac szczeg:

-Metoda rzędnych od stycznej dla równych odcinków na łuku

-Metoda rzędnych od stycznej dla równych odcinków na stycznej

-Metoda biegunowa

-Metoda od przedłużonej cięciwy

Metoda rzędnych od stycznej dla równych odcinków na łuku:

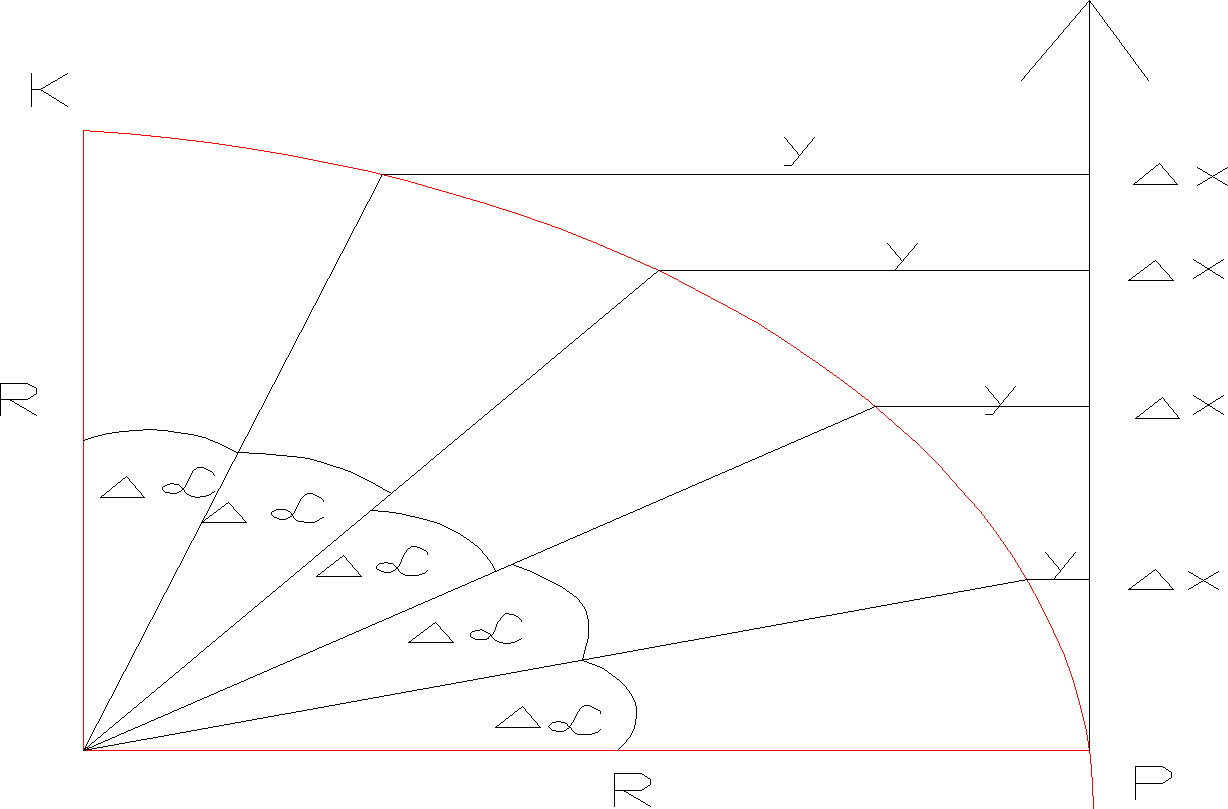

Polega na wytyczeniu punktów pośrednich łuku kołowego w równych odstępach Δ l, poczynając od punktu początkowego. Dla założonej wartości odcinka łuku Δ l, należy wyznaczyć wartość kąta środkowego Δ α, a następnie wartości rzędnych i odciętych x i y.

Δα = ( Δ l / R)*( 200 / Л )

X = R * sin Σ Δ α i

Y = R ( 1- cos Σ Δ α i )

5.) Osnowa realizacyjna podzial:

Sytuacyjne(XY),wysokościowe(H), przestrzenne(XYH). Wszystkie dzielą się na podstawowe - szczegółowe - budowlano-montażowe. Osn. dzielą się na osn. dowolnego kształtu, regularne, układ baz, sieci wydłużone, zakładane techniką GPS.
