POLITECHNIKA RZESZOWSKA

WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA

ZAKŁAD GEOTECHNIKI I HYDROTECHNIKI

MECHANIKA GRUNTÓW I FUNDAMENTOWANIE

ZESTAWIENIE OBCIĄŻEŃ DLA BUDYNKU WIELOKONDYGNACYJNEGO

ZESTAWIENIE OBCIĄŻEŃ SZKIELETU KONSTRUKCJI

WYKONAŁ: KONSULTOWAŁ:

Katarzyna MARTULA mgr inż. Piotr GĄSKA

2001/2002 RZESZÓW

ZESTAWIENIE OBCIĄŻEŃ DLA BUDYNKU WIELOKONDYGNACYJNEGO

Założenia ogólne:

obiekt: budynek wysoki o konstrukcji żelbetowej o wysokości 33,645 m ,
liczba kondygnacji - 12,
lokalizacja: Przeworsk,
strefa przemarzania: h_z = 1,0 m ,
strefa obciążenia śniegiem: strefa II - Q_k = 0,9 kN/m² ,
strefa obciążenia wiatrem: strefa I - q_k = 250 Pa ,
wysokość kondygnacji w świetle - 2,5 m ,
przeznaczenie obiektu: wieżowiec mieszkalny .

Podstawy obliczeniowe :

PN - 81/B - 03020 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie.
PN - 82/B - 02000 Obciążenia budowli. Zasady ustalania wartości.
PN - 82/B - 02001 Obciążenia budowli. Obciążenia stałe.
PN - 82/B - 02003 Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe.
PN - 80/B - 02010 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem.
PN - 77/B - 02011 Obciążenia w obliczeniach statycznych. Obciążenie wiatrem.

Geometria obiektu (schemat statyczny).

ELEMENT	WYMIAR [m]	MATERIAŁY	OBLICZENIA	A [m²]	V [m³]
ŚCIANA ZEWNĘTRZNA OSŁONOWA	0,015	TYNK CEM.-WAP.	POWIERZCHNIA ŚCIAN ZEWNĘTRZNYCH: [(2x15,84)+(2x18,54)]x2,765=190,121m² POWIERZCHNIA OTWORÓW OKIENNYCH: 16x1,5x1,5+0,75x1,5=37,125m² CAŁKOWITA POWIERZCHNIA TYNKU: 190,121-37,125=152,996m²	152,996	2,295
		0,12	STYROPIAN	POWIERZCHNIA STYROPIANU: [2x(15,84-0,24)+2x18,54]x2,765=188,794m² POWIERZCHNIA OTWORÓW OKIENNYCH: 37,125m² CAŁKOWITA POWIERZCHNIA STYROPIANU: 188,794-37,125=151,669m²	151,669	18,200
		0,288	BLOCZKI CERAM. MAX	POWIERZCHNIA ŚCIAN ZEWNĘTRZNYCH: [2x(17,7-2x0,3)+2x(15,0-2x0,3)]x2,465=155,295m² POWIERZCHNIA OTWORÓW OKIENNYCH: 37,125m² POWIERZCHNIA CAŁKOWITA BLOCZKÓW: 155,295-37,125=118,170m²	118,170	34,033
		0,015	TYNK CEM.-WAP.	POWIERZCHNIA WEWNETRZNA TYNKU ŚCIANY ZEWNĘTRZNEJ: [4x5,88+4x2,79+2x3,58+2x3,74+4x2,58+1,68+2,40]x2,265=144,326m² POWIERZCHNIA OTWORÓW OKIENNYCH: 37,125m² POWIERZCHNIA CAŁKOWITA TYNKU: 144,326-37,125=107,201m²	107,201	1,608
	ŚCIANA DZIAŁOWA	0,015	TYNK CEM.-WAP.	POWIERZCHNIA CAŁKOWITA TYNKU PO OBU STRONACH BLOCZKA: [4x(2,79x2+2,58x2)+4x(2,79x2+3,52x2)+2x(5,88x2+2,58x2)+2x(2,58x2+ +4,335x2)+2x(2,58x2+2,775x2)+2x(5,88x2+3,575x2)+2x(4,335x2+3,74x2)+ +2x(2,775x2+3,78x2)+2x7,365+2x5,88+2x4,205+2x3,30]x2,50- -2X20x0,9x2,0= =665,925m²	665,925	9,989
		0,12	BLOCZKI Z BETONU KOM.	2x[2,165+7,50+5,88+2x7,365+3,51x3+17,70+5,10+2,315+1,65+5,88+2,58+ -2X3,24]x2,61-20x0,9x2,0=327,051m²	327,051	39,246
		0,12	CEGŁA CERAM. PEŁNA	POWIERZCHNIA OTWPRÓW KOMINOWYCH: 2X[3X3,24+26X0,14]X2,61=69,739m²	69,739	8,369
	STROP	0,02	DESZCZÓŁKI PODŁOGOWE	SUMA POWIERZCHNI POMIESZCZEŃ: 232,155m²	232,155	4,643
		0,02	WARSTWA WYR. (CEM.)	-\|\|-	232,155	4,643
		0,04	WYLEWKA CEM.	-\|\|-	232,155	9,286
		0,05	STYROPIAN	-\|\|-	232,155	11,608
		0,15	PŁYTA ŻELBETOWA	POWIERZCHNIA PŁYTY ŻELBETOWEJ Z ODJĘTĄ POWIERZCHNIĄ PRZEZNACZONĄ NA KLATKĘ SCHODOWĄ I WINDĘ: 15,60X18,30-4,205X3,30=271,604 m²	271,604	40,741
		0,015	TYNK CEM.-WAP.	232,155 m²	232,155	3,482
	STROPODACH	0,005	POSYPKA	POWIERZCHNIA POSYPKI (stropodach wysunięty po 0,5m): (18,54+1,00)x(15,84+1,00)=329,054m²	329,054	1,645
		0,01	2X PAPA NA LEPIKU	-\|\|-	329,054	3,921
		0,04	SZKŁO PIANKOWE	-\|\|-	329,054	13,162
		0,001	EKRAN PAROSZCZ.	-\|\|-	329,054	0,329
		0,05	STYROPIAN	-\|\|-	329,054	16,453
		0,15	PŁYTA ŻELBETOWA	-\|\|-	329,054	49,358
		0,015	TYNK CEM.-WAP.	POWIERZCHNIA POSZCZEGÓLNYCH POMIESZCZEŃ: 245,635m²	245,635	5,185

4. Obliczenia

SCHODY	PŁYTA SPOCZNIKOWA	0,03	LASTYKO		POWIERZCHNIA PŁYTY SPOCZNIKOWEJ: 1,2x2,40=2,88m²	2,88	0,086
				0,15	PŁYTA ŻELBETOWA		-\|\|-	2,88	0,432
				0,015	TYNK CEM.-WAP.		-\|\|-	2,88	0,043
			PŁYTA BIEGOWA	0,03	LASTYKO		POWIERZCHNIA STOPNI: 14x[(0,175x1,14)+(0,30x1,14)]=7,581m²	7,581	0,227
				0,175 X 0,30	EL. ŻELBETOWE		OBJĘTOŚĆ PŁYTY BIEGOWEJ I STOPNI:	-	0,998
				0,015	TYNK CEM.-WAP.		POWIERZCHNIA TYNKU PŁYT BIEGOWEJ: 2x(2,115x1,14)=4,822m²	4,822	0,072
SŁUPY		0,015	TYNK CEM.-WAP.		POWIERZCHNIA TYNKU NA SŁUPACH: 0,18x6+0,30x2=1,680m²	1,680	0,025
				0,30x0,30	EL. ŻELBETOWY		16x(0,30x0,30)X2,265=3,262m³	-	3,262
		RYGLE		0,30x0,30		EL. ŻELBETOWY	4x0,30x0,30x15,60+8x0,30x0,30x5,70=9,720m³	-		9,720
				0,015	TYNK CEM.-WAP.		POWIERZCHNIA TYNKU NA RYGLACH: 2x0,30x5,70+6x0,30x15,60=31,500m²	31,500	0,473

0x01 graphic

Zestawienie obciążeń

Obciążenia stałe

Zestawienie obciążeń zostało wykonane na podstawie przeprowadzonych wcześniej obliczeń.

Odpowiednie wartości charakterystyczne ciężaru objętościowego materiałów i współczynników obciążenia zostały odczytane z Polskich Norm PN-82/B-02001 „Obciążenia stałe”.

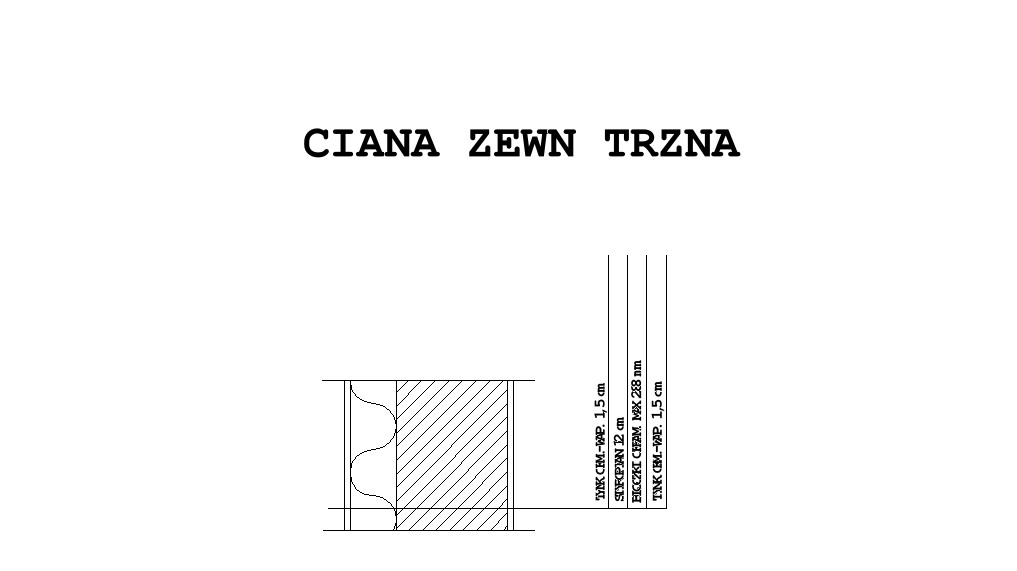

5.1.1 Ściana osłonowa zewnętrzna

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,015	TYNK CEM.-WAP.	2,295	19,00	43,605	1,3	56,687
0,12	STYROPIAN	18,200	0,45	8,190	1,2	9,828
0,288	BLOCZKI CERAM. MAX	34,033	12,50	425,413	1,2	510,495
0,015	TYNK CEM.-WAP.	1,608	19,00	30,552	1,3	39,718
				507,760		616,728

Ściana działowa

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,015	TYNK CEM.-WAP.	9,989	19,00	189,791	1,3	246,728
0,12	BLOCZKI Z BETONU KOMÓRKOWEGO	39,246	6,00	235,477	1,2	282,572
0,12	CEGŁA PEŁNA	8,369	18,00	150,642	1,2	180,770
				575,910		710,070

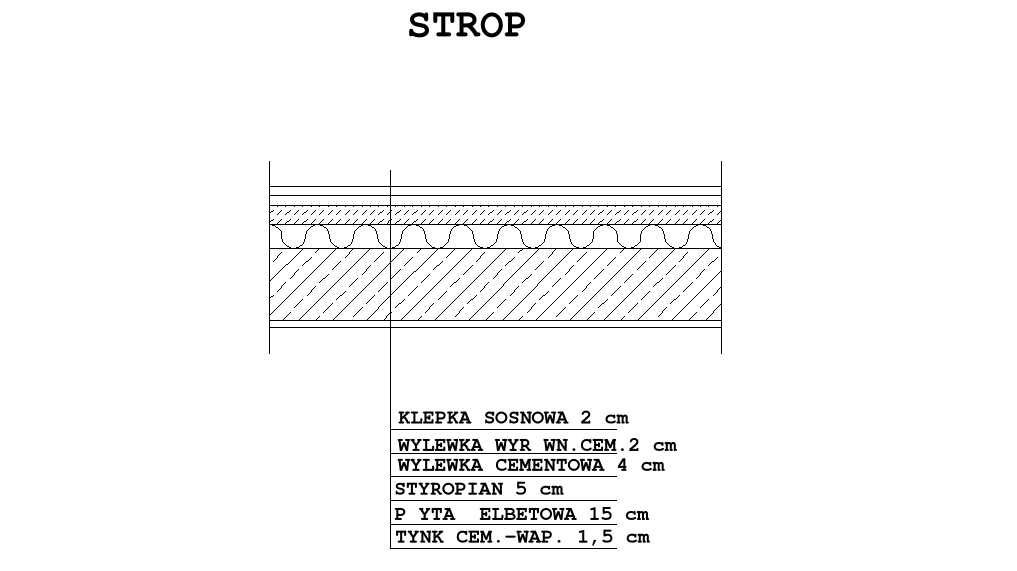

Strop

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,02	DESZCZÓŁKI PODŁOGOWE	4,643	0,21	0,975	1,2	1,170
0,02	WARSTWA WYRÓWNUJĄCA[CEM.]	4,643	21,00	97,503	1,3	126,754
0,04	WYLEWKA CEM.	9,286	21,00	195,006	1,3	253,508
0,05	STYROPIAN	11,608	0,45	5,224	1,2	6,268
0,15	PŁYTA ŻELBETOWA	40,741	25,00	1018,525	1,1	1120,378
0,015	TYNK CEM.-WAP.	3,482	19,00	66,158	1,3	86,005
				1383,391		1594,083

Stropodach

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,005	POSYPKA	1,645	13,00	21,385	1,3	27,801
0,01	2X PAPA NA LEPIKU	3,921	11,00	43,131	1,2	51,757
0,04	SZKŁO PIANKOWE	13,162	4,00	52,648	1,2	63,178
0,001	EKRAN PAROSZCZELNY	0,329	11,00	3,619	1,2	4,343
0,05	STYROPIAN	16,453	0,45	7,404	1,2	8,885
0,15	PŁYTA ŻELBETOWA	49,358	25,00	1233,950	1,1	1357,345
0,015	TYNK CEM.-WAP.	5,185	19,00	98,515	1,3	128,070
				1460,652		1641,379

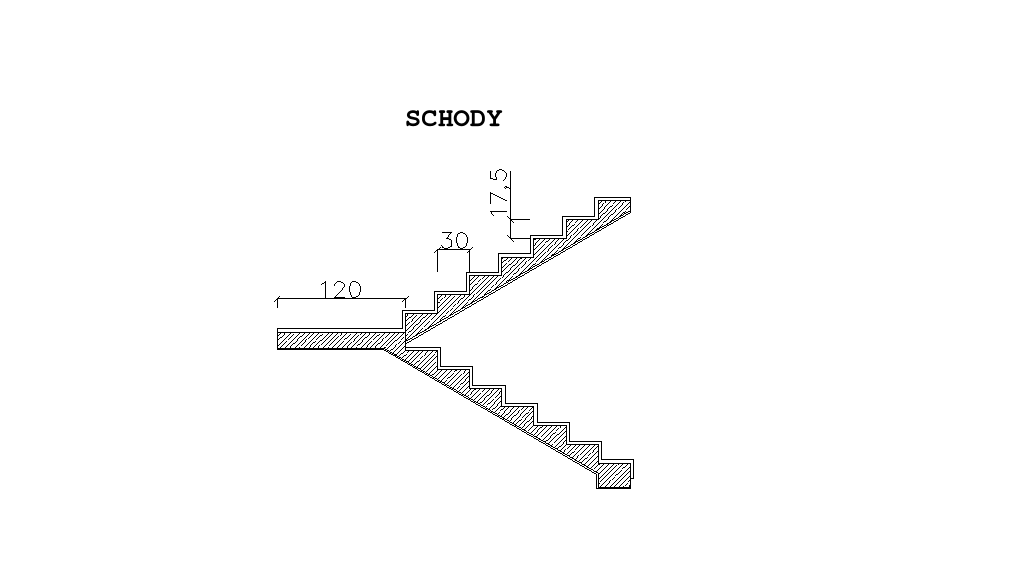

Schody

RODZAJ ELEMENTU			OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
PŁYTA SPOCZNIKOWA	0,03	LASTYKO	0,086	22,00	1,892	1,3	2,460
		0,15	PŁYTA ŻELBETOWA	0,432	25,00	10,800	1,1	11,880
		0,015	TYNK CEM.-WAP.	0,043	19,00	0,817	1,3	1,062
	PŁYTA BIEGOWA	0,03	LASTYKO	0,227	22,00	4,994	1,3	6,492
		0,175x0,30	EL.ŻELBETOWE	0,998	25,00	24,950	1,1	27,445
		0,015	TYNK CEM.-WAP.	0,072	19,00	1,368	1,3	1,778
					44,821		51,117

5.1.6 Słupy

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,30x0,30	EL. ŻELBETOWE	3,262	25,00	81,550	1,2	97,860
0,015	TYNK CEM.-WAP.	0,025	19,00	0,475	1,3	0,618
				82,025		98,478

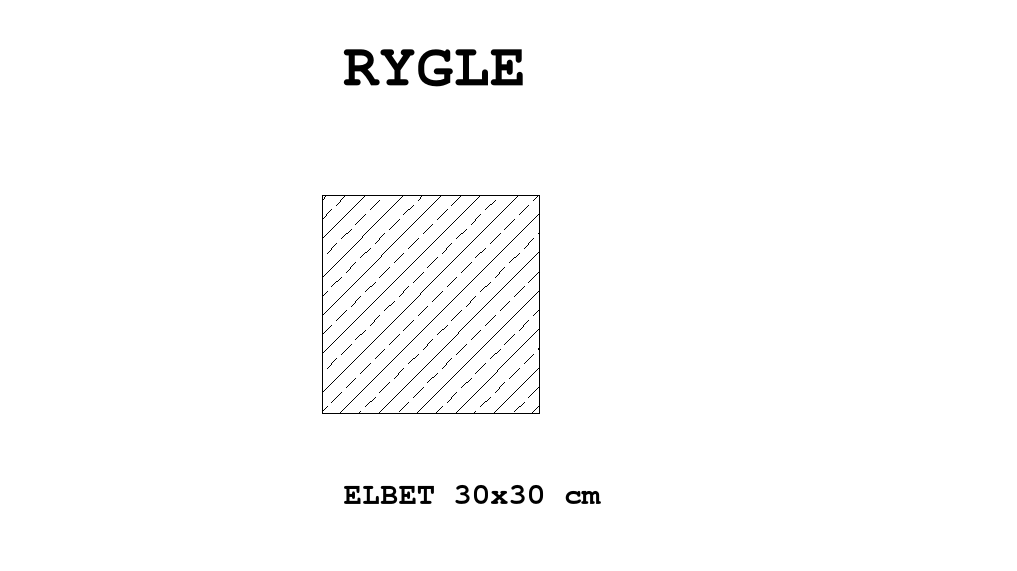

5.1.7 Rygle

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,30x0,30	ELEMENTY ŻELBETOWE	9,720	25,00	243,000	1,1	267,300
0,015	TYNK CEM.-WAP.	0,473	19,00	9,987	1,3	11,683
				252,987		278,983

Obciążenia technologiczne

Obciążenia technologiczne wyliczone na podstawie ustalonych wcześniej powierzchni użytkowych.

Przyjęte wartości charakterystyczne obciążeń technologicznych odczytano z normy:

PN-82/B-02003 „Podstawowe obciążenia technologiczne i montażowe”

RODZAJ POWIERZCHNI	POWIERZCHNIA A [m²]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
MIESZKALNA	107,91	1,50	161,865	1,4	226,611
KOMUNIKACJI	54,31	2,00	108,620	1,4	152,068
SCHODÓW	7,92	3,00	23,760	1,3	30,888
			294,245		409,567

Obciążenie wiatrem

Projektowany budynek znajduje się na wysokości 211.0 m n.p.m. w pierwszej strefie obciążenia wiatrem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy PN-77/B-02011 „Obciążenia wiatrem”

Obciążenie śniegiem

Projektowany budynek znajduje się w drugiej strefie obciążenia śniegiem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy:

PN-80/B-02010 „Obciążenia w obliczeniach statycznych, obciążenia śniegiem”

Podsumowanie

W wyniku przeprowadzonych obliczeń, obciążenia z projektowanego budynku wynoszą:

OBCIĄŻENIE		CHARAKTERYSTYCZNE [kN]	OBLICZENIOWE [kN]
PIONOWE	ŚCIANY ZEWNĘTRZNE OSŁONOWE	507,760 x 12= 6093,120	616,728 x 12= 7400,736
		ŚCIANY DZIAŁOWE	575,910 x 12= 6910,920	710,070 x 12 = 8520,840
		STROP	1383,391 x 12= 16600,692	1594,083 x 12 = 19128,996
		STROPODACH	1460,652	1641,379
		SCHODY	44,821 x 12= 537,852	51,117 x 12 = 649,404
		SŁUPY	82,025 x 12= 984,300	98,478 x 12 = 1181,736
		RYGLE	252,987 x 12= 3035,844	278,983 x 12 = 3347,796
		OBCIĄŻENIE TECHNOLOGICZNE	294,245 x 12= 3530,940	409,567 x 12 = 4914,804
		OBCIĄŻENIE ŚNIEGIEM	236,919	331,686
∑		39391,239	47117,377
POZIOME	OBCIĄŻENIE WIATREM	310,315	403,409

OBCIĄŻENIE Z 12 KONDYGNACJI	PIONOWE	39391,239 [kN]	47117,377 [kN]
OBCIĄŻENIE Z 12 KONDYGNACJI		POZIOME	310,315 [kN]	403,409 [kN]

ZESTAWIENIE OBCIĄŻEŃ SZKIELETU KONSTRUKCYJNEGO

Geometria obiektu (schemat statyczny).

Obliczenia.

ELEMENT		WYMIAR [m]			MATERIAŁY	OBLICZENIA	A [m²]	V [m³]
ŚCIANA ZEWNĘTRZNA		0,288			BLOCZKI CERAM. MAX	POWIERZCHNIA ŚCIAN ZEWNĘTRZNYCH: [2x18,28+2x15,58]x2,61-16x1,50x1,50-1x0,75x1,50= =139,624m²	139,624	40,212
ŚCIANA WEWNĘTRZNA KONSTUKCYJNA		0,288			BLOCZKI CERAM.MAX	POWIERZCHNIA ŚCIAN KONSTRUKCYJNYCH: (2x5,71+3,30+2x15,00+2x2,32+9,085)x2,61-(2x0,9+4x1,2+3x1,8)x2,11 =127,221m²	127,221	36,640
KOMINY		0,12			CEGŁA CERAM. PEŁNA	POWIERZCHNIA OTWPRÓW KOMINOWYCH: 2X[3X3,24+26X0,14]X2,61=69,739m²	69,739	8,369
STROP		0,15			PŁYTA ŻELBETOWA	POWIERZCHNIA PŁYTY ŻELBETOWEJ Z ODJĘTĄ POWIERZCHNIĄ PRZEZNACZONĄ NA KLATKĘ SCHODOWĄ I WINDĘ: =18,28X15,58-(5,56+7,92)=271,322 m²	271,322	40,698

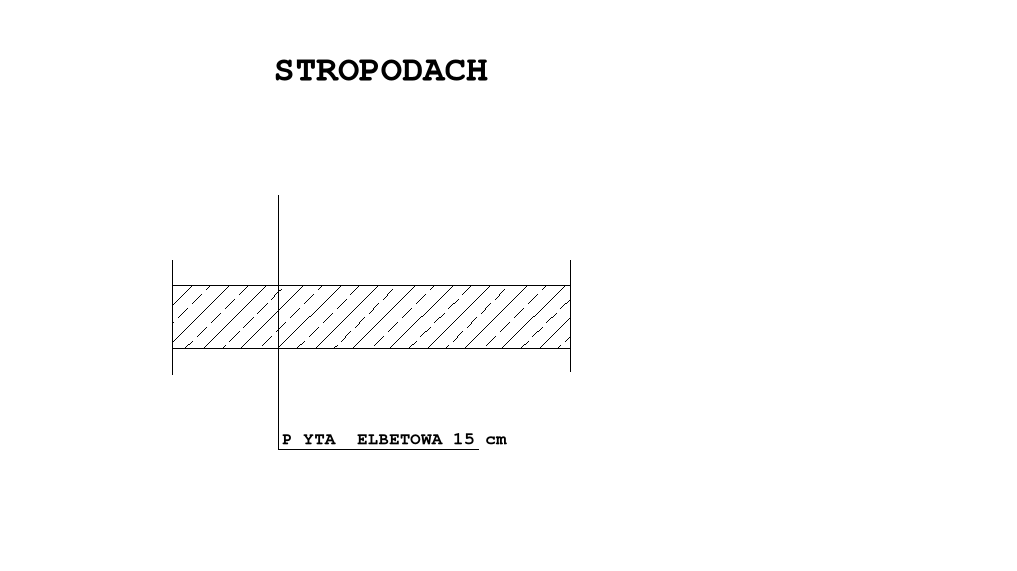

STROPODACH		0,15			PŁYTA ŻELBETOWA	POWIERZCHNIA PŁYTY (stropodach wysunięty po 0,5m): (18,28+1,00)x(15,58+1,00)=319,662m²	319,662	47,949
SCHODY	PŁYTA SPOCZNIKOWA		0,15	PŁYTA ŻELBETOWA		POWIERZCHNIA PŁYTY SPOCZNIKOWEJ: 1,2x2,40=2,88m²	2,88		0,432
		PŁYTA BIEGOWA		0,175 X 0,30	EL. ŻELBETOWE		OBJĘTOŚĆ PŁYTY BIEGOWEJ I STOPNI:	-		0,998

0x01 graphic

Zestawienie obciążeń

Obciążenia stałe

Zestawienie obciążeń zostało wykonane na podstawie przeprowadzonych wcześniej obliczeń.

Odpowiednie wartości charakterystyczne ciężaru objętościowego materiałów i współczynników obciążenia zostały odczytane z Polskich Norm PN-82/B-02001 „Obciążenia stałe”.

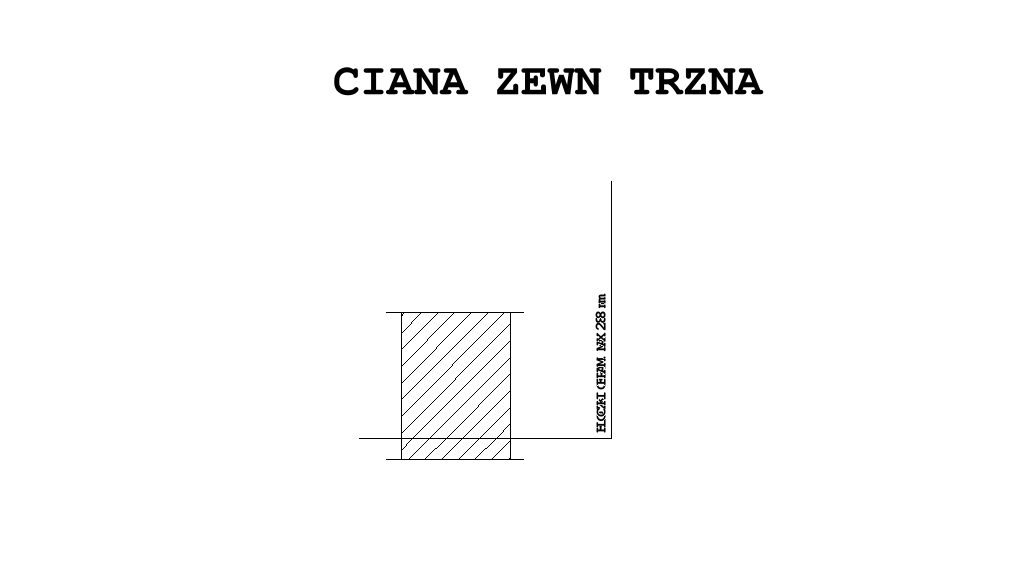

Ściana zewnętrzna

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,288

BLOCZKI CERAM. MAX

40,212

12,5

502,650

1,2

603,180

Ściana wewnętrzna konstrukcyjna

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,288

BLOCZKI CERAM. MAX

36,640

12,5

458,000

1,2

549,600

Kominy

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,12

CEGŁA CERAM. PEŁNA

8,369

18,0

150,642

1,1

165,706

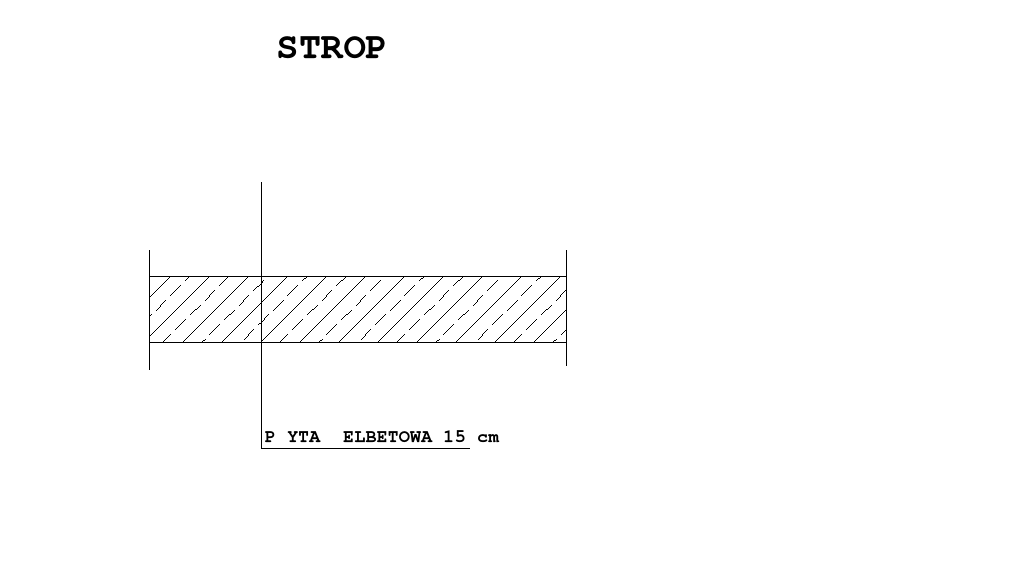

Strop

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,15

PŁYTA ŻELBETOWA

40,698

25,00

1017,450

1,1

1119,195

Stropodach

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,15

PŁYTA ŻELBETOWA

47,949

25,00

1198,725

1,1

1318,598

Schody

RODZAJ ELEMENTU			OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
PŁYTA SPOCZNIKOWA	0,15	PŁYTA ŻELBETOWA	0,432	25,00	10,800	1,1	11,880
PŁYTA BIEGOWA	0,175x0,30	EL.ŻELBETOWE	0,998	25,00	24,950	1,1	27,445
35,750			39,325

Obciążenie wiatrem

Projektowany budynek znajduje się na wysokości 211.0 m n.p.m. w pierwszej strefie obciążenia wiatrem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy PN-77/B-02011 „Obciążenia wiatrem”

Obciążenie śniegiem

Projektowany budynek znajduje się w drugiej strefie obciążenia śniegiem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy:

PN-80/B-02010 „Obciążenia w obliczeniach statycznych, obciążenia śniegiem”

Podsumowanie

W wyniku przeprowadzonych obliczeń, obciążenia z projektowanego budynku wynoszą:

OBCIĄŻENIE		CHARAKTERYSTYCZNE [kN]	OBLICZENIOWE [kN]
PIONOWE	ŚCIANY ZEWNĘTRZNE	502,650 x 12= 6031,800	603,180 x 12= 7238,160
		ŚCIANY WEWNĘTRZNA KONSTR.	458,000 x 12= 5496,000	549,600 x 12= 6595,200
		KOMINY	150,642 x 12= 1807,704	165,706 x 12= 1988,472
		STROP	1017,450 x 12= 12209,400	1119,195 x 12= 13430,340
		STROPODACH	1198,725	1318,598
		SCHODY	35,750 x 12=429,000	39,325 x 12= 471,900
		OBCIĄŻENIE ŚNIEGIEM	230,157	322,219
∑		27402,786	31364,889
POZIOME	OBCIĄŻENIE WIATREM	304,355	395,662

OBCIĄŻENIE Z 12 KONDYGNACJI	PIONOWE	27402,786 [kN]	31364,889 [kN]
OBCIĄŻENIE Z 12 KONDYGNACJI		POZIOME	304,355 [kN]	395,662 [kN]
