SPRAWOZDANIE Z OBRÓBKI UBYTKOWEJ

AGH

IMiR

Morzyk Michał

Rok IV

Grupa pościgowa

Lab nr 1

Temat

Struganie, dłutowanie, toczenie i obróbka gwintów

Data: 11.10.2004

ocena

  1. Rodzaje noży strugarskich i ich wpływ na kształt powierzchni obrobionej

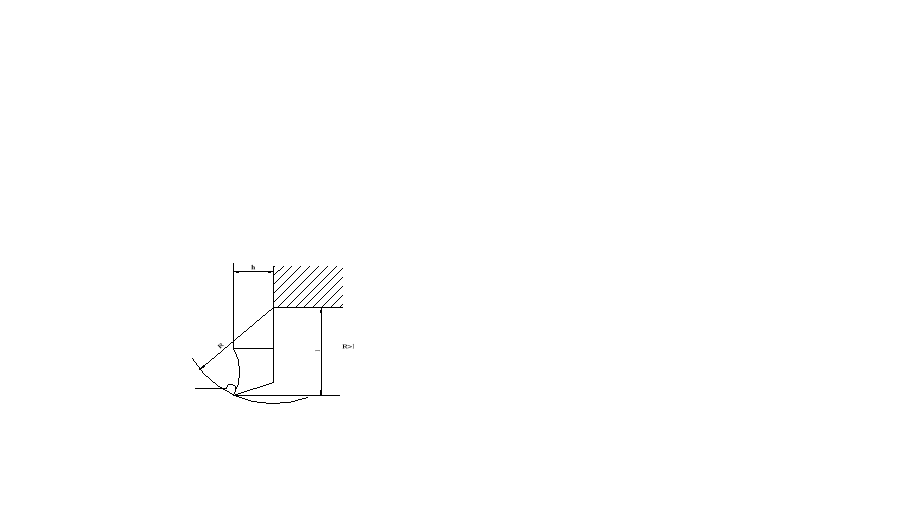

Nóż strugarski prosty wgniatający ostrze w powierzchnie obrobioną.

0x01 graphic

0x01 graphic

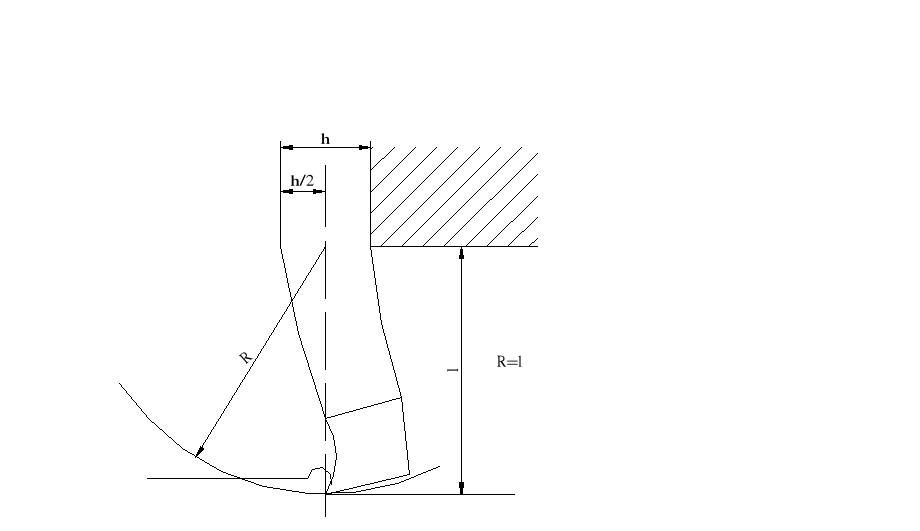

Odgięcie noża do tyłu zabezpiecza ostrze oraz powierzchnie obrobioną od uszkodzeń. Sprawia także że nierówności oraz twarde wtrącenia w materiale nie powodują zwiększenia ugięcia, tak jak w przypadku noży prostych.

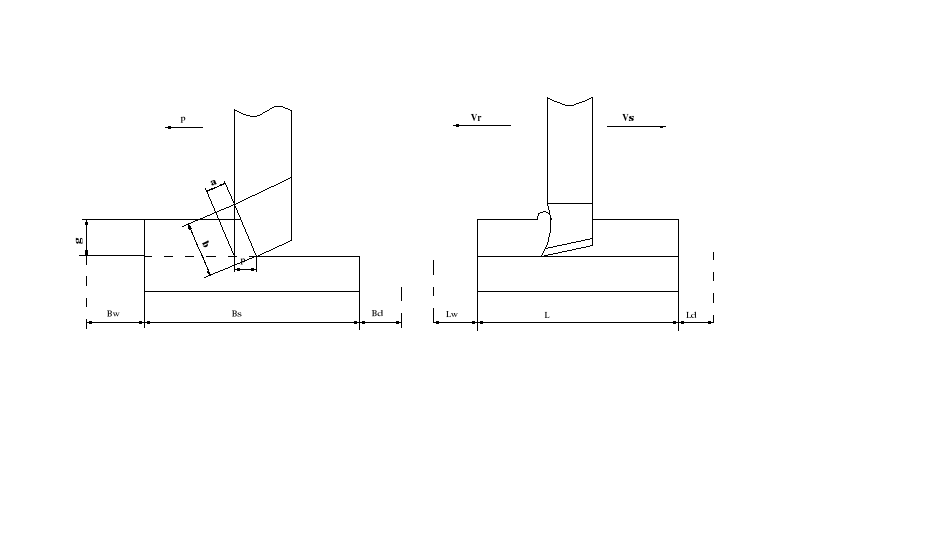

2. Obliczeni czasu maszynowego strugania poprzecznego.



0x01 graphic

Dane:

Kąt przystawienie narzędzia κr=40°

Kąt przystawienie pomocniczy κ'r=30°

Szerokość strugania B=200[mm]

Posuw p=0.2[mm/2xskok]

Liczba cykli n=200[2xskok/min]

Bd + Bw=(5-10)mm

Bd=Bw*tg40°

Bw=5mm

Bd=5mm*tg40°=4,19[mm]

Czas maszynowy 0x01 graphic

tm=5,23[min]

3. Geometria noża tokarskiego prostego w ukł narzędzia

0x01 graphic

Pr - Płaszczyzna podstawowa

Pf - Płaszczyzna boczna

Pp - Płaszczyzna tylna

Po - Płaszczyzna przekroju głównego

Pn - Płaszczyzna normalna

Pb - Płaszczyzna największego spadku pow. Przyłożenia

κr - Kąt przystawienia

κ'r - pomocniczy kąt przystawienia

α - kąt przyłożenia

γ - kąt natarcia

β - kąt ostrza

ψ - kąt odchylenia głównej krawędzi skrawającej

ε- kąt naroża

4. Metody obróbki stożków

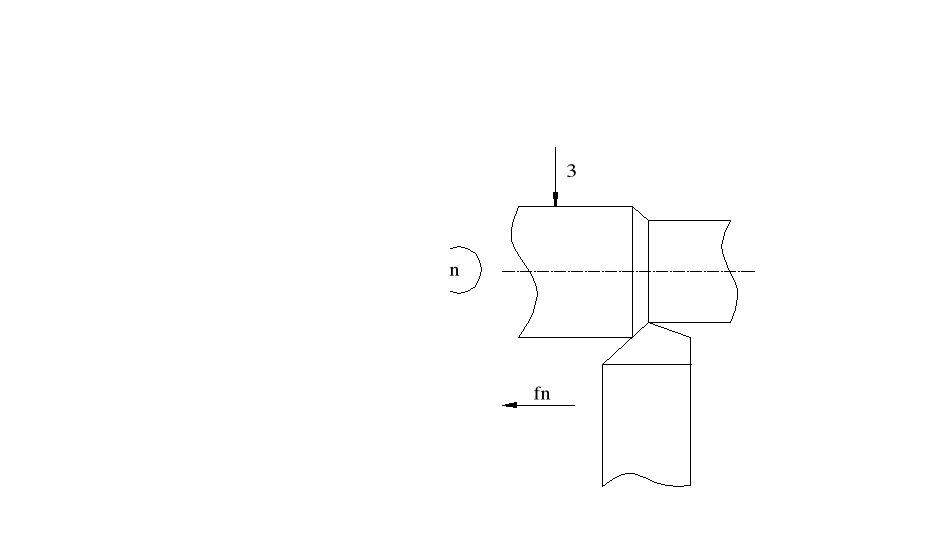

a) obróbka stożków narzędziem kształtowym stosowana do toczenia stożków długości 20-30mm

0x01 graphic

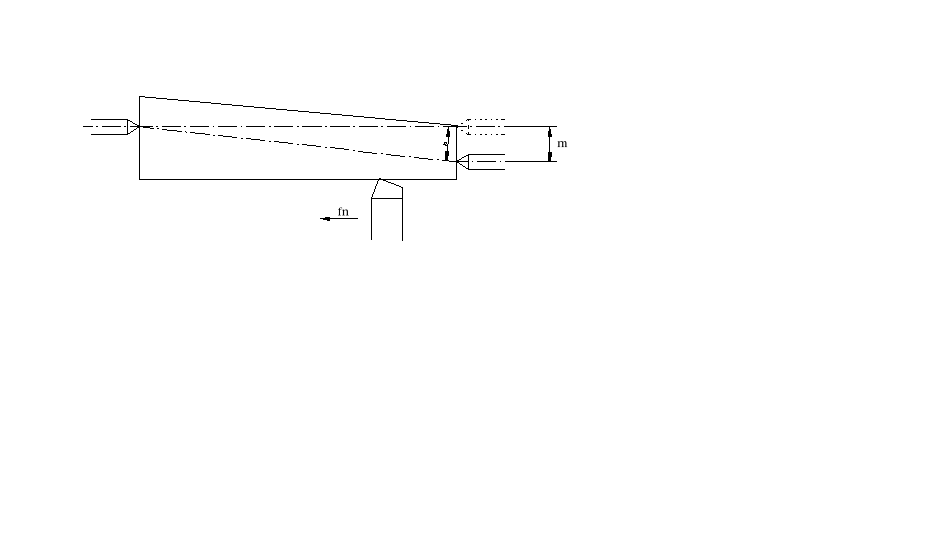

b) metoda z przesunięciem konika : metoda stosowano do wyroby długich stożków ale o bardzo małym kącie pochylenia

0x01 graphic

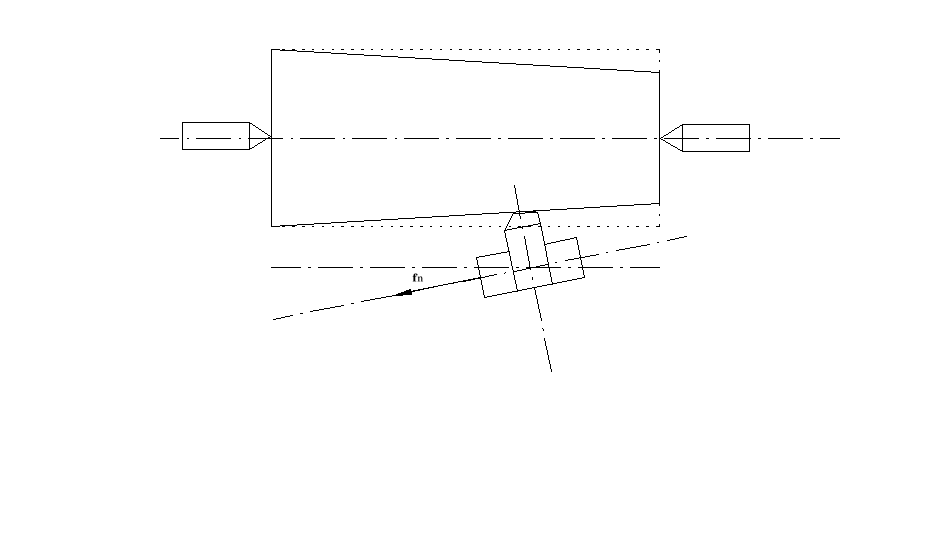

c) obróbka stożków ze obrotem sań narzędziowych

0x01 graphic

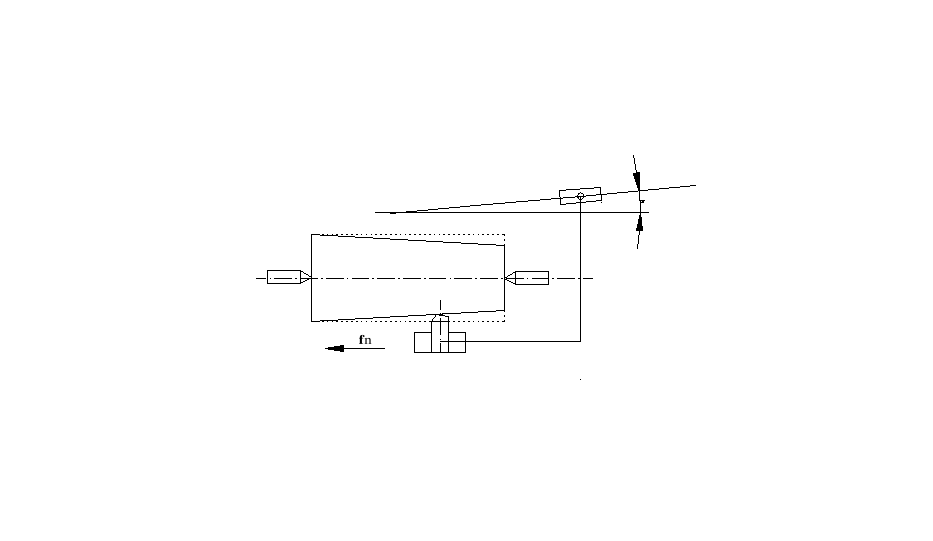

d) metoda z wykorzystaniem liniału: nadaje się do toczenia stożków o małych kątach nachylenia

0x01 graphic

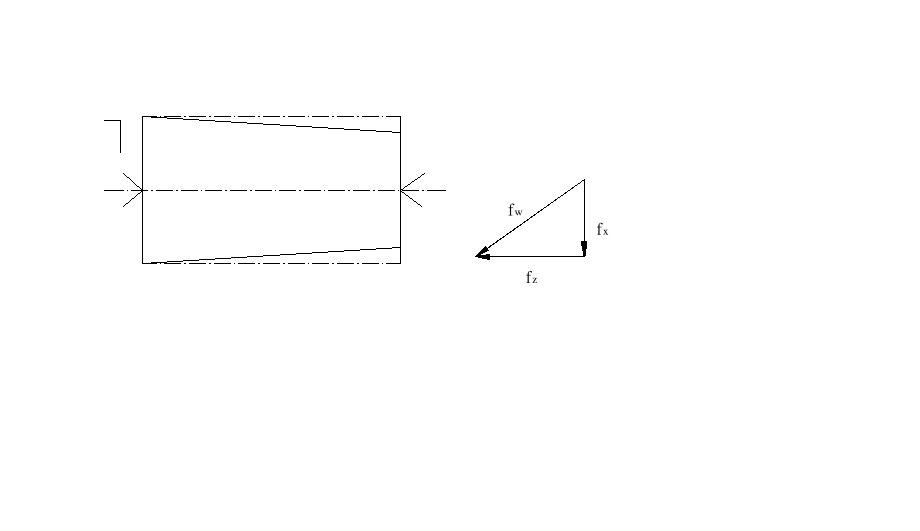

e) metoda z wykorzystaniem posuwów kojarzonych

0x01 graphic

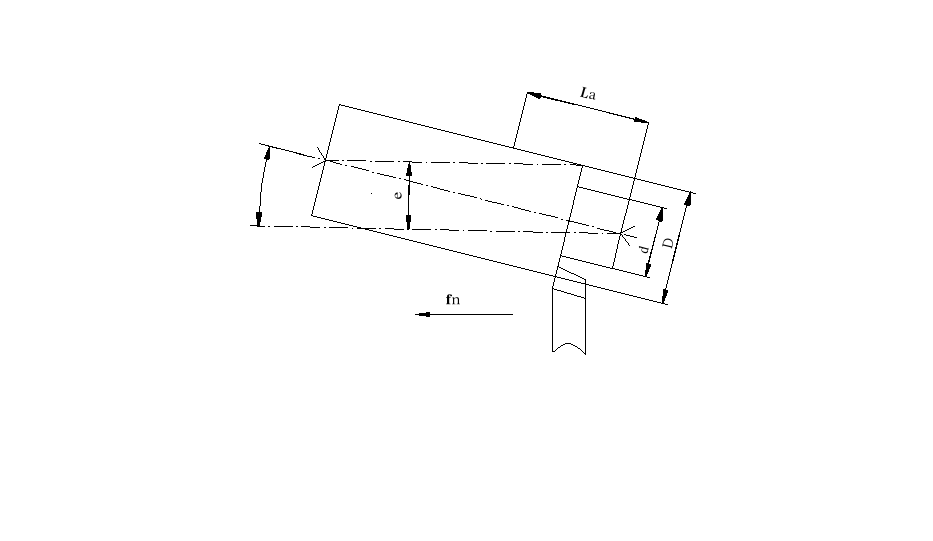

5. Obliczenie wielkości przesuwu konika i prędkości skrawania

0x01 graphic

L=500 [mm]

La=50 [mm]

D=38,4[mm]

d=38 [mm]

n=355 [obr/min]

p=0,2 [mm/obr]

g=0,25 [mm]

0x01 graphic

α=0,46

e=tgα/2*L=0,004*500=2[mm]

0x01 graphic
