Politechnika Śląska w Gliwicach

Wydział Budownictwa

HYDROLOGIA I HYDRAULIKA

ćwiczenia projektowe nr 3

Karol Barwicki

sem. II, gr. I

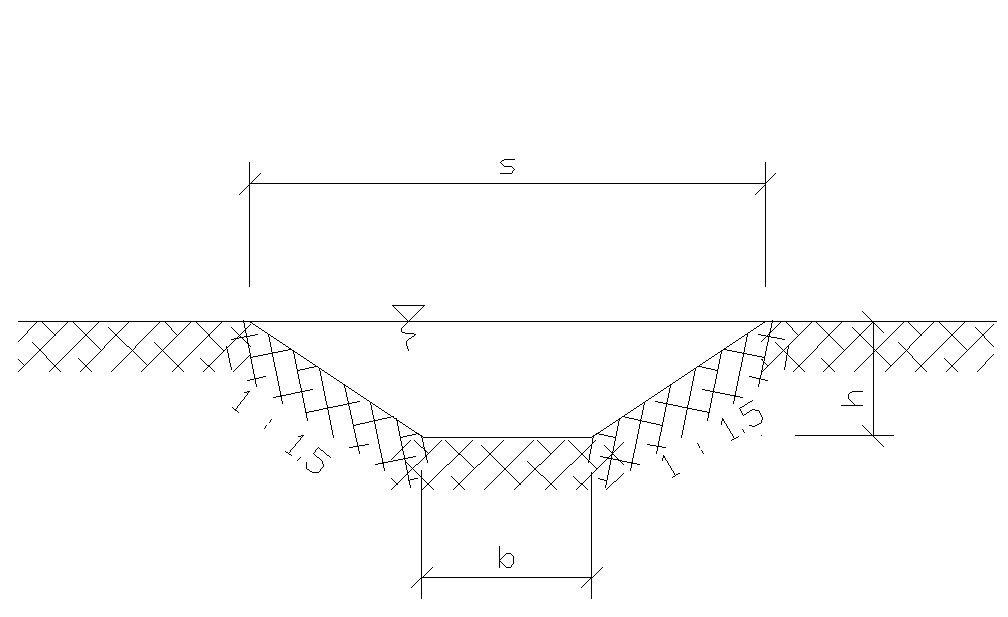

Zadanie 1a.

Dane:

i = 1% Q = 0,5 m³/sek b = 0,65 m

Szukane:

s = ? h = ? kanał ziemny dobrze utrzymany n = 0,0225

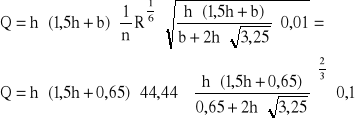

1. wg Manninga:
n = 0,0225

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,305m Q = 0,501 [m³/sek]

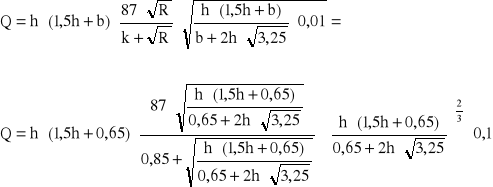

2. wg Bazina:
k = 0,85

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,324m Q = 0,499 [m³/sek]

3. wg Kuttera:
m = 1,5

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,367m Q = 0,499 [m³/sek]

średnia wartość s = 1,646m

Zadanie 1b.

Dane:

i = 1% Q = 0,5 m³/sek b = 0,65 m

Szukane:

s = ? h = ? ciek trójkątny z brukowca n = 0,02

1. wg Manninga:
n = 0,02

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,358m Q = 0,502 [m³/sek]

2. wg Bazina:
k = 0,46

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,345m Q = 0,503 [m³/sek]

3. wg Kuttera:
m = 0,7

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,358m Q = 0,503 [m³/sek]

średnia wartość s = 1,768m

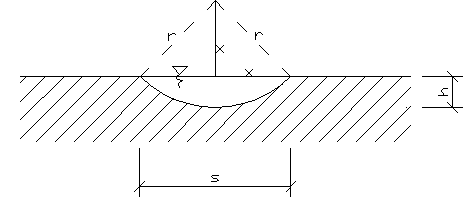

Zadanie 1c.

Dane:

i = 1% Q = 0,5 m³/sek b = 0,65 m α = 90^o

Szukane:

s = ? h = ? ciek okrągły betonowy n = 0,014

1. wg Manninga:
n = 0,014

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,141m Q = 0,503 [m³/sek]

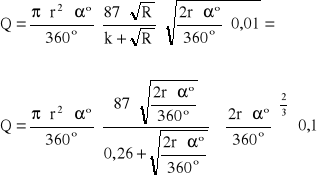

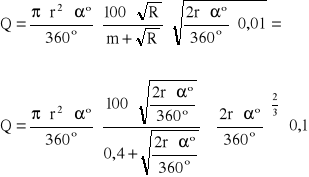

2. wg Bazina:
k = 0,26

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,135m Q = 0,504 [m³/sek]

3. wg Kuttera:
m = 0,4

Metodą iteracji wyznaczam "h" (przy pomocy programu komputerowego)

przyjmuję: dla h = 0,118m Q = 0,496 [m³/sek]

średnia wartość s = 0,681m oraz r = 0,448m

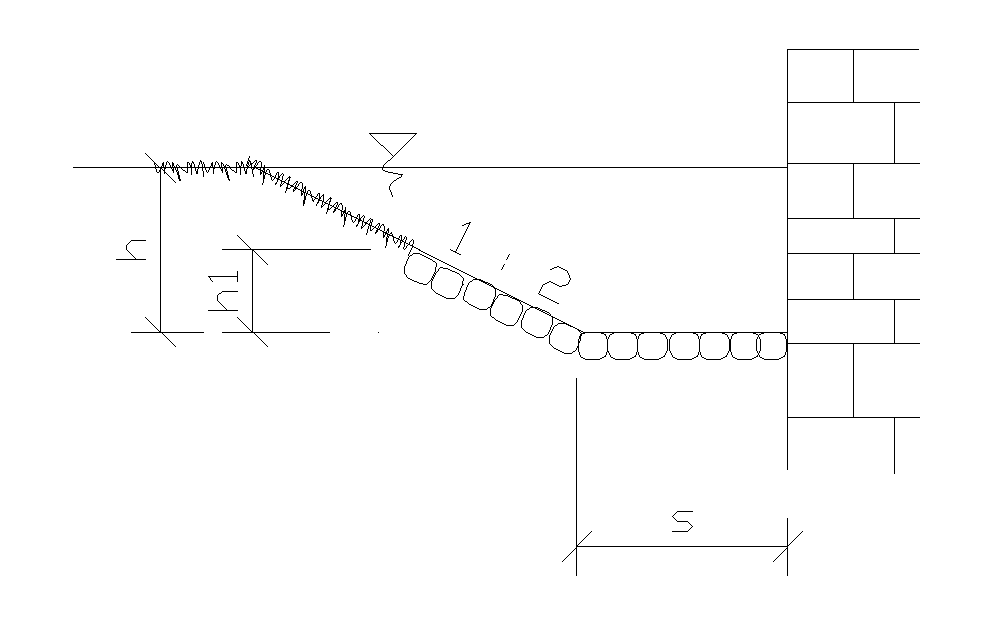

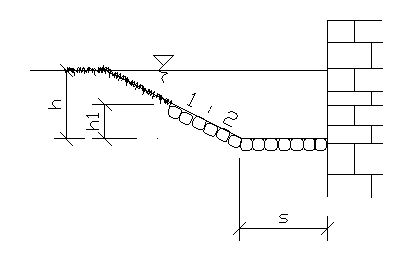

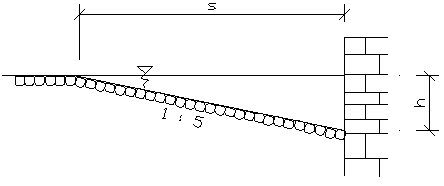

Zadanie 2.

Dane:

i = 0,8% s = 0,6 [m] h = 0,95 [m] h₁ = 0,4 [m]

Szukane:

Q = ?

wg formuły Manninga:

dla gruntu:

dla bruku:

dla ściany z cegieł:

---
