Politechnika Częstochowska

Wydział Elektryczny

Laboratorium

TWN

TEMAT: Badanie zjawiska ulotu.

Wykonali:

Wydz. Elektryczny

Rok III, sem. VI,

1. Cel ćwiczenia.

Celem ćwiczenia jest zaznajomienie się ze zjawiskiem ulotu elektrycznego i warunkami jego występowania.

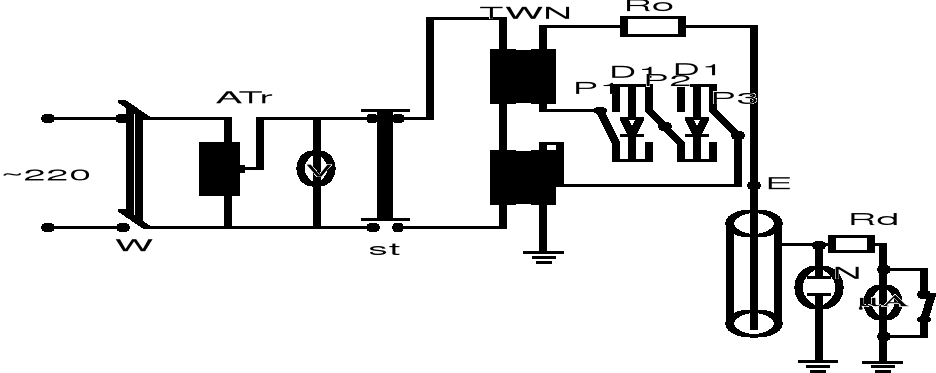

2. Schemat pomiarowy.

III. Tabele pomiarowe.

dla d=1 [mm] miedź

U [V]	I [A]	U [kV]	Umax [kV]		U [V]	I [A]	U [kV]	Umax [kV]
25	0	15	21,22		25	0	15	21,22
30	0	18	25,46		30	0	18	25,46
40	0	24	33,95		40	0	24	33,95
50	0	30	42,43		50	0,5	30	42,43
60	1	36	50,92		60	1,5	36	50,92
70	2	42	59,4		70	3	42	59,4
80	4	48	67,89		80	5	48	67,89
90	5,5	54	76,37		90	7	54	76,37
100	7,5	60	84,86		100	9	60	84,86
110	9,5	66	93,34		110	11,5	66	93,34
120	12	72	101,83		120	14,5	72	101,83

biegunowość (+) biegunowość (-)

dla d=3 [mm] mosiądz

U [V]	I [A]	U [kV]	Umax [kV]		U [V]	I [A]	U [kV]	Umax [kV]
25	0	15	21,22		25	0	15	21,22
30	0	18	25,46		30	0	18	25,46
40	0	24	33,95		40	0	24	33,95
50	0	30	42,43		50	0	30	42,43
60	0	36	50,92		60	0	36	50,92
70	0	42	59,4		70	0	42	59,4
80	0	48	67,89		80	0	48	67,89
90	0	54	76,37		90	0,5	54	76,37
100	1	60	84,86		100	1,5	60	84,86
110	2,5	66	93,34		110	3	66	93,34
120	3,5	72	101,83		120	5	72	101,83

biegunowość (+) biegunowość (-)

dla d=7 [mm] miedź

U [V]	I [A]	U [kV]	Umax [kV]		U [V]	I [A]	U [kV]	Umax [kV]
25	0	15	21,22		25	0	15	21,22
30	0	18	25,46		30	0	18	25,46
40	0	24	33,95		40	0	24	33,95
50	0	30	42,43		50	0	30	42,43
60	0	36	50,92		60	0	36	50,92
70	0	42	59,4		70	0	42	59,4
80	0	48	67,89		80	0	48	67,89
90	0	54	76,37		90	0	54	76,37
100	0	60	84,86		100	0	60	84,86
110	0	66	93,34		110	0,5	66	93,34
120	0,5	72	101,83		120	1	72	101,83

biegunowość (+) biegunowość (-)

V. Wykresy

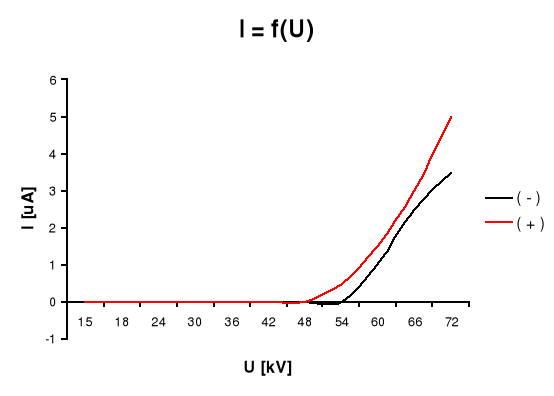

Dla d= 1[mm]

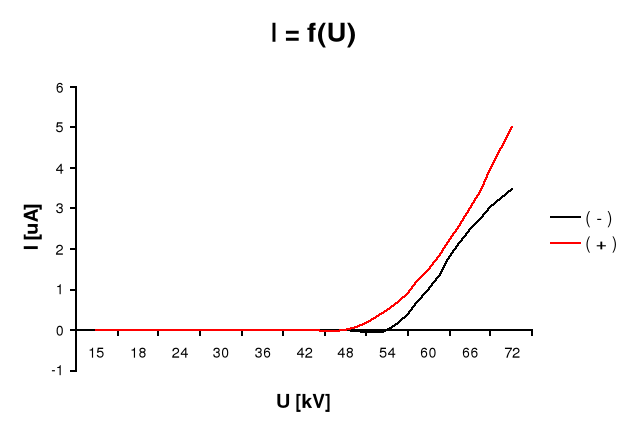

Dla d= 3[mm]

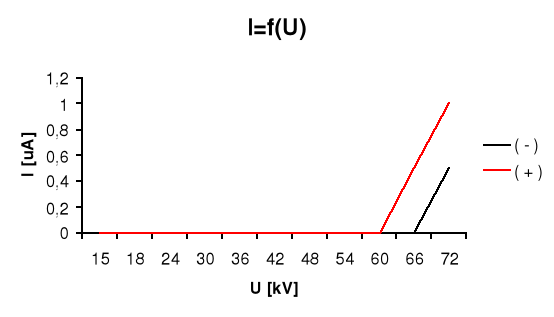

Dla d= 7[mm]

VI. Wnioski.

Przeprowadzone ćwiczenie pozwoliło nam na zapoznanie się z metodami i sposobem praktycznego pomiaru strat ulotu. Podczas badania zjawiska ulotu, prąd ulotu obliczony teoretycznie dla przewodu o średnicy 1 [mm] nieznacznie odbiegł od wartości zmierzonej, dla przewodu o średnicy 3 [mm] odbiegł znacznie od wartości zmierzonej. Natomiast przy elektrodzie o średnicy 7 [mm] zmierzenie prądu było prawie nie możliwe. Na wartość napięcia przy którym zaczyna się ulot ma wpływ ciśnienie i temperatura oraz polaryzacja. Dla materiałów o mniejszej średnicy przy niższych wartościach napięć występuje zjawisko ulotu.

---
