TRANZYSTORY

TRANsfer reSISTOR - element transformujący rezystancję.

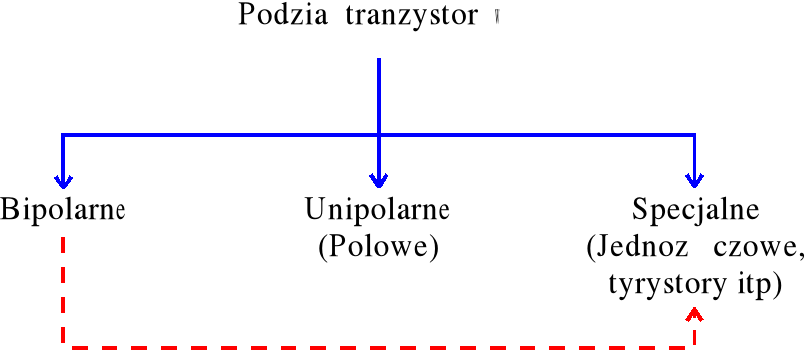

0x01 graphic

Tranzystory bipolarne (TB) - wykorzystują dwa rodzaje nośników (ze względu na ich polarność czyli znak przenoszonego ładunku elektrycznego).

Stawiamy hipotezę: TB jest sterowanym źródłem prądowym (tzn. źródłem o stałej wydajności prądowej czyli o nieskończenie dużej rezystancji wewnętrznej).

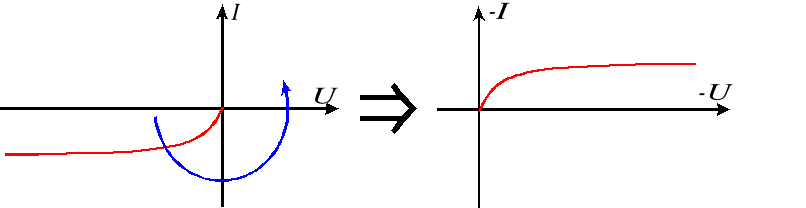

Żródłem prądowym ale o ustalonej wydajności (niesterowanym) jest złącze p-n spolaryzowane zaporowo:

0x01 graphic

Jak można wpływać na prąd wsteczny złącza? Jedną z możliwości przedstawiono na rysunku:

0x08 graphic
0x08 graphic
0x01 graphic

0x08 graphic
0x08 graphic
0x01 graphic

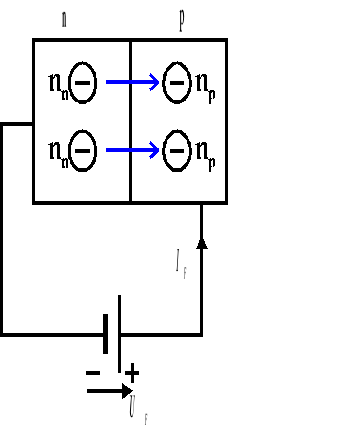

  1. Nośniki można doprowadzać (wstrzykiwać) z zewnątrz, np. z sąsiedniego złącza n-p spolaryzowanego w kierunku przewodzenia:

0x08 graphic
0x01 graphic

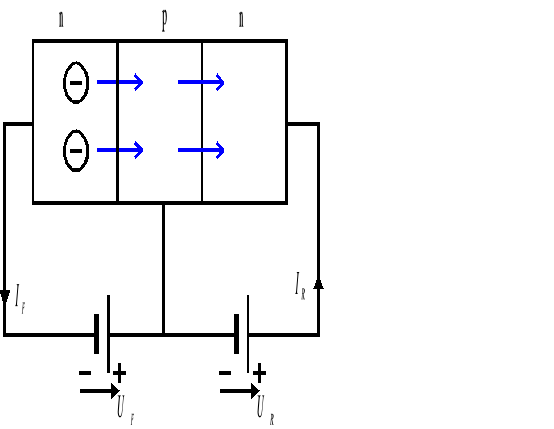

Źródło prądu IR w postaci złącza (p-n) spolaryzowanego zaporowo sterowane prądem nośników większościowych IF z sąsiedniego złącza (n-p) spolaryzowanego w kierunku przewodzenia ma strukturę jak na rysunku:

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

TRANZYSTOR BIPOLARNY WARSTWOWY

0x08 graphic
0x01 graphic

Przestrzenny rozkład koncentracji domieszek w bazie może być równomierny (tranzystor z jednorodną bazą - dyfuzyjny) lub nierównomierny (tranzystor z niejednorodną bazą - dryftowy).

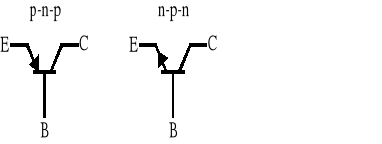

Symbole graficzne TB:

0x01 graphic

0x08 graphic

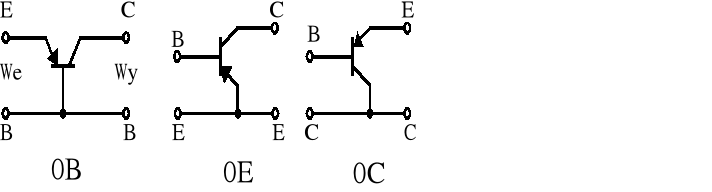

Tranzystor jest elementem trójkońcówkowym, gdy traktujemy go jako czwórnik (element czterokońcówkowy) jedną końcówkę ma wspólną dla wejścia i wyjścia istnieje sześć kombinacji połączeń ale tylko trzy zapewniają wzmocnienie mocy sygnału (te, dla których baza jest jedną z końcówek wejściowych), są to:

Podane trzy układy różnią się właściwościami: wartością wzmocnienia, szerokością pasma przenoszenia, rezystancją wejściową i wyjściową.

Jeżeli TB wykorzystywany jest do liniowego wzmacniania sygnału (bez zniekształceń), to złącze E-B powinno być spolaryzowane w kierunku przewodzenia, a złącze B-C w kierunku zaporowym - jest to tzw. polaryzacja normalna.

Przy polaryzacji normalnej pomiędzy potencjałami elektrod zachodzą relacje:

dla tranzystora p-n-p UE > UB > UC

dla tranzystora n-p-n UC > UB > UE

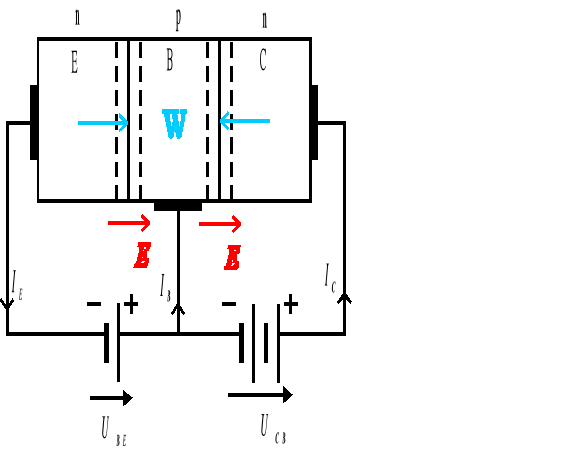

Opis działania TB n-p-n w zakresie normalnym:

  1. Elektrony są wstrzykiwane z emitera do bazy (prąd emitera) pod wpływem napięcia UBE doprowadzonego w kierunku przewodzenia.

  2. Następnie nośniki wstrzykiwane do bazy przesuwają się w stronę kolektora przy czym znikoma ich część rekombinuje z dziurami tworząc prąd bazy.

  3. Większość elektronów jest odbierana przez silne pole elektryczne w warstwie zaporowej złącza baza-kolektor tworząc prąd kolektora.

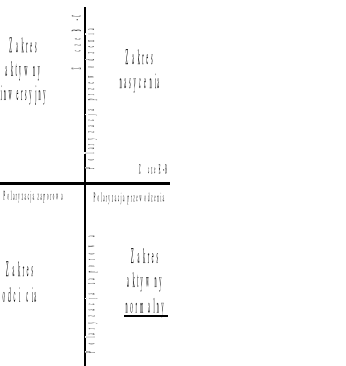

W ogólnym przypadku istnieją cztery sposoby polaryzacji złączy TB:

0x08 graphic

0x08 graphic

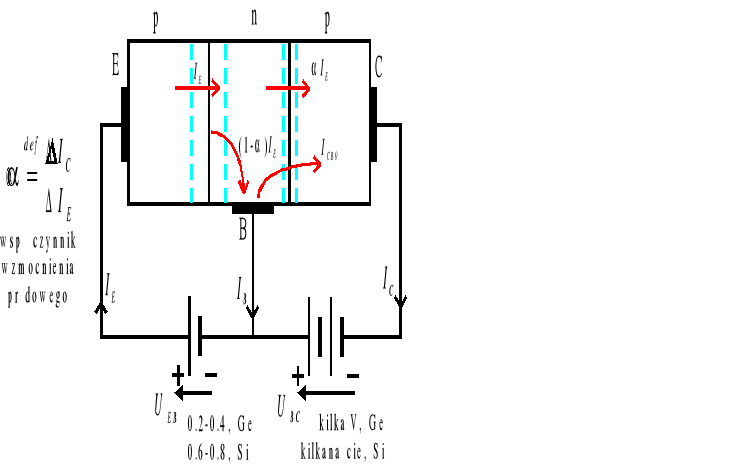

ROZPŁYW PRĄDÓW W TB

0x01 graphic

0x08 graphic
Z ostatniego rysunku

całkowity prąd kolektora:

0x08 graphic

natomiast prąd bazy:

0x08 graphic

po zsumowaniu IC i IB:

a stąd suma prądów: IE=IC+IB prawo rozpływu prądów w TB

PODSTAWY ELEKTRONIKI Jacek Zientkiewicz

__________________________________________

POLITECHNIKA LUBELSKA 69

0x01 graphic

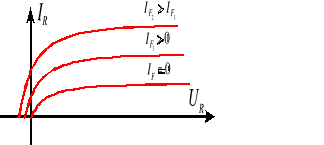

Tak połączone dwa złącza mogą być wykorzystane jako sterowane źródło prądowe, którego typowe charakterystyki przedstawia rysunek:

Przytoczone rozumowanie potwierdza hipotezę ⇒ TB można traktować jak sterowane źródło prądowe:

0x01 graphic

Elektrony nn po przejściu z obszaru „n” do obszaru „p” stają się nośnikami mniejszościowymi np.

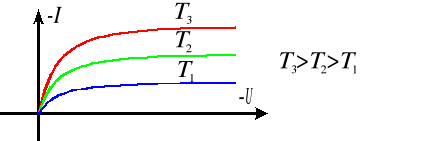

W ten sposób otrzymujemy żródło prądowe sterowane za pomocą temperatury.

Taka metoda sterowania prądem ma niewielkie znaczenie praktyczne.

Jak można zrealizować to w praktyce?

  1. Zmieniając temperaturę złącza:

Z rysunku na prąd wsteczny IR można wpływać zmieniając liczbę nośników mniejszościowych po obu stronach złącza.

0x01 graphic

Warstwowy TB jest utworzony przez trzy różne (na przemian) domieszkowane warstwy p.p.

Warstwa wewnętrzna (baza) B powinna być dostatecznie cienka, tak aby

W<<LP

gdzie: LP - długość drogi dyfuzyjnej dziur w bazie (p.p. typu „p”)

0x01 graphic

0x01 graphic

Ćw.: Poszczególnym zakresom polaryzacji przyporządkować poniższe układy

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
