Roboty ziemne, fundamenty, hydroizolacje
Zad1 Linie 2a-przekrojowa 0,7mm a-widokowa 0,35mm ½a-wymiarowa 0,18mm. 1 Wymiar zewnętrzny osie 2 środkowy- ściany wewnętrzne 3 wewnętrzny- ściany zewnętrzne
Zad2 Schody Wysokość budynku dzielimy na liczbę stopni od 14 do 18 wychodzi wysokość stopni . 63 - 2* wys. stopni wychodzi szerokośc stopni . liczymy wszystkie kreski aby określić liczbe schodow
Budynki jednorodzinne oraz dwupoziomowe piwnice min szerokośc biegu i spocznika 0,8 m max wys stopni 0,19 m w piwnicy 0,20 m szerokość schodow zewnętrznych min 1,2 m szerokość stopni 0,3 m. przedszkola bieg 1,2 m spocznik 1,3 m max wys stopni 0,15 szpitale 1,4 1,5 0,15 uzytecznosci publicznej 1,2 m 1,5 m 0,175 m
Zad3 Polska klasyfikacja obiektów budowlanych-rozporządzenia ministra. Dzielimy na działy i sekcje
I sekcja budynki:mieszkalne, niemieszkalne
*budynki mieszkalne jednorodzinne, o 2 mieszkaniach, wielorodzinne, zbiorowego zamieszkania
*niemieszkalne hotele, biura szpitale, szkoły
II sekcja obiekty inżynierii lądowej i wodnej: rurociągi mosty, autostrady itd.
Zad4 Koordynacja wymiarowa jest to zestawialność elementów
budowli z uwzględnieniem wymagań techniczno-funkcjonalnych
Zad5 Obciążenia stałe-stałe działanie , niezmienna wartość np. siły sprężęnia konstrukcji, ciężar własny balkony, galerie 5,0 kN/m nasypów, zasypów, gruntu w stanie rodzimym
Obciążenia zmienne-działanie okresowe lub zmienna wartość
*długotrwałe ciężar surowców w halach, maszyny w zakładach itp.
*krótkotrwałe ciężar ludzi Przykłady
- gabinety lekarskie 2.0 kN/m2
- sale muzeum 4.0 kN/m3
- sale dworcowe 5.0 kN/m3
-- obciążenia śniegiem, wiatrem, technologiczne -poddasze z dostępem z klatki schodowej 1.2 kN/m2
- audytoria, aule, sale zebran, sale rekreacyjne w szkolach 3.0kN/m2
- sale dworcowe, targowe, sportowe, taneczne 5.0 kN/m2
wyjątkowe np. huragan
Zad6 Tyczenie budynku w terenie za pomocą ław drutowych (kierunkowych).
Wytyczanie fundamentów budynku rozpoczynane jest od prostych pomiarów związanych z określeniem linii zabudowy odległości od osi ulicy do linii zabudowy, odległości od działki lub budynku sąsiada Na przedłużeniu ścian wewnętrznych i przy narożnikach budynku umieszcza się ławy drutowe na które przenosi się wytyczone i utrwalone w terenie za pomocą palików z gwoździami narożniki ścian. Na skrzyżowaniach drutów znajdują się odpowiednie narożniki, które przenosi się na teren za pomocą pionu. Ważne jest umiejscowienie ław drutowych, a zwłaszcza ich odległość od obrysu budynku.
Zad7 Ściany wykopu sposób zabezpieczenia w gruncie
Najlepiej jest zrobić wykopy fundamentowe szersze niż wymiary ław wylać
na ich dno 5-10 - centymetrową warstwa chudego betonu. Jeśli nie zrobi się
chudego betonu to na styku z podłożem gruntowym świeża mieszanka
betonowa miesza się z gruntem i w tym ważnym dla trwałości fundamentów
miejscu beton będzie porowaty, o bardzo małej wytrzymałości i odporności na
zamarzanie.
Wykopy możemy zabezpieczyć stosując obudowy:
deskowania poziomego
deskowania pionowego
obudowy zakładanej
ścianek szczelnych
Obudowa ścian wykopów w zależności od rodzaju wykopów.
rozpierana
kotwiona
podpierana

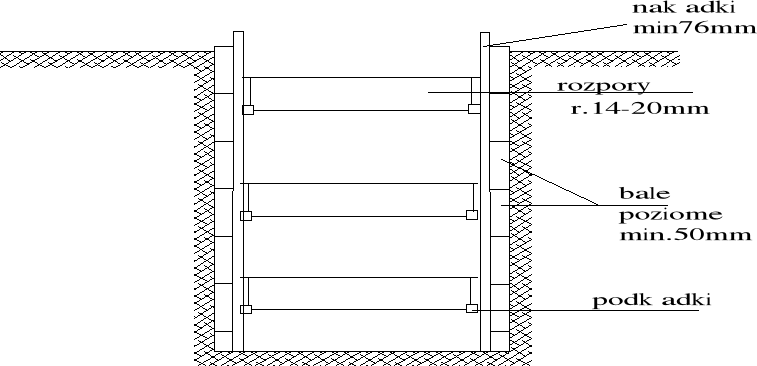

Deskowanie poziome
Deskowanie pionowe
Zad8 Poziom posadowienia budynku zależy od
-Głębokość występowania gruntów nośnych, na których budowla może być bezpiecznie posadowiona -Głębokość przemarzania. -Głębokość rozmycia gruntu, np. przy fundamentach podpór mostowych -Poziom zwierciadła wody gruntowej -Wymagania eksploatacyjne stawianych budowli -Poziom posadowienia sąsiednich fundamentów -Głębokość występowania gruntów pęczniejących, zapadowych, wysadzinowych itp.
Zad9 fundamenty bezpośrednie przekazują obciążenie budowli wprost na podłoże gruntowe wyłącznie przez dolną powierzchnię, zw. podstawą fundamentu. Wykonuje się je w wykopach otwartych i posadawia na gruncie nośnym.
- f. pośrednie zw. także sztucznymi, przekazują obciążenie z budowli na niżej zalegające warstwy nośne przez dodatkowe elementy wprowadzone lub uformowane w gruncie, np. w postaci pali, studni, kesonów czy ścianek szczelnych. U góry tych elementów wykonuje się właściwy fund., który łączy się z budowlą.
Zad10 Posadowienie nowych budynków w sąsiedztwie istniejących zakładając dużą różnice posadowienia powyżej/poniżej istniejącej zabudowy.
Nowy budynek powinien być posadowiony tak aby ściana szczytowa nowego budynku była posadowiona na tej samej głębokości co ściana budynku starego, natomiast z fundamentem ściany podłużnej schodzi się schodkowo. Takie rozwiązanie pozwoli uniknąć wytworzenia parcia bocznego gruntu na ścianę fundamentową starego budynku, które mogłoby być wywołane fundamentem nowego budynku. Pozwala także uniknąć posadowienia budynku na gruncie który podczas budowy starego budynku został naruszony, co mogłoby spowodować nadmierne osiadanie nowego budynku.
Zad11 12 13 ściany budynku i warstwy posadzkowe
Ława fundamentowa gr.40 cm Izolacja przeciwwilgociowa-piasek, żwir, wylewka betonowa, 1 raz papa, wylewka, posadzka
Glina-trzeba zrobić drenaż od 10 do 15 cm i obsypać żwirem
Izolacja pionowa-bloczki betonowe, styropian, 1 raz papa izolacja wyprowadzona ponad teren jakieś 15-30 cm. Ściany fundamentowe 30-50 cm ponad teren.
1 - poziom terenu, 2 - ława fundamentowa, 3 - ściana fundamentowa, 4 - izolacja pozioma, 5 - izolacja pionowa, 6 - zasypka wykopów fundamentowych, 7 - drenaż poziomy, 8 - izolacja podposadzkowa, 9 - poziom wody zaskórnej, 10 - poziom wody gruntowej, 11 - opaska chodnikowa, 12 - warstwy konstrukcyjne podłogi
Zad14 Omów możliwości osuszania ścian piwnic.
Metoda iniekcji krystalicznej polega na wierceniu głębokich otworów w równoległych ścianach budynku, z zachowaniem równych odstępów. Do otworów wprowadza się wodny roztwór cementu portlandzkiego zmieszanego z mineralnym środkiem aktywacyjnym w odpowiednio dobranych proporcjach.
Nierozpuszczalny środek aktywacyjny, krystalizując -
tworzy nieprzepuszczalną, trwałą warstwę izolacyjną.
Metoda termoiniekcji polega na nawiercaniu w zawilgoconej ścianie otworów o średnicy 20 mm w rozstawie 20 cm, zwykle w dwóch rzędach. Doprowadzane jest nimi suche powietrze za pomocą specjalistycznego zestawu urządzeń wentylacyjnych. Kiedy wilgotność murów spadnie poniżej 5%, w wykonane otwory wprowadza się środki hydrofobowe na bazie Sywic silikonowych, które wnikają w strukturę muru. Żywica utwardza się tworząc barierę dla wilgoci. Metoda elektroosmozy polega na usuwaniu wilgoci za pomocą prądu stałego, przepływającego między elektrodami umieszczonymi w murze. Pod wpływem tego zjawiska wilgoć przemieszcza się z górnej części ściany w dolną, a następnie do gruntu.
Zad15 Termo i hydroizolacje ścian fundamentowych
Izolacja cieplna ścian fundamentowych może być ułożona na zewnętrznej lub wewnętrznej stronie jednowarstwowej ściany fundamentowej. W ścianie trójwarstwowej ociepleniem jest jej środkowa warstwa. Jeżeli izolację cieplna ułoży się na wewnętrznej stronie ściany fundamentowej, wtedy ocieplany jest tylko grunt pod podłogą. Dlatego lepszym rozwiązaniem jest ocieplenie ściany na zewnątrz lub wykonanie ściany trójwarstwowej. Ściany fundamentowe ociepla się zwykle styropianem albo polistyrenem ekstrudowanym.
Izolacja przeciwwilgociowa - chroni obiekt budowlany przed działaniem wody nie wywołującej parcia hydrostatycznego, tj. izolacje fundamentów i podziemi obiektów posadowionych powyżej poziomu wód gruntowych; w przypadku gruntów spoistych dodatkowo wymagane jest przy tym specjalne odprowadzenie wód opadowych z sąsiedztwa obiektu, np. przez odpowiednie wyprofilowanie spadków na powierzchni terenu. Podstawowymi materiałami do izolacji przeciwwilgociowych są papy izolacyjne.
Izolacja przeciwwodna - chroniąca obiekty budowlane lub ich części przed działaniem wody wywołującej parcie hydrostatyczne, w tym również wody naporowej i artezyjskiej; powinna stanowić szczelną, ciągłą przeponę (membranę) i może być wykonana w postaci: wielowarstwowej izolacji papowej izolacji z folii lub mas z tworzyw syntetycznych powłok asfaltowych zbrojonych tkaniną lub mata szklaną powłok z asfaltowych emulsji i lateksów mas syntetycznych zbrojonych welonem lub włóknem szklanym
powłok z żywic syntetycznych zbrojonych włóknem szklanym
Powierzchniowe izolacje przeciwwodne powinny być zabezpieczone przed uszkodzeniami mechanicznymi. Zabezpieczenie takie może stanowić obmurowanie ceglaną ścianką osłonową, materiał termoizolacyjny do stosowania w styku z gruntem, płyty drenarskie lub specjalne membrany polietylenowe z wytłoczkami dystansowymi. W ochronie piwnic przed wilgocią szczególne znaczenie ma prawidłowe połączenie poziomej izolacji podłogi z izolacją pionową ścian. Na styku tym występuje największe zagrożenie przedostania się wody do wnętrza.
Pojęcia
Budowla-obiekt wytworzony przez człowieka nieruchomy, trwale związany z gruntem.
Obiekt budowlany
a) budynek wraz z instalacjami i urządzeniami technicznymi,
b) budowlę stanowiącą całość techniczno-użytkową wraz z instalacjami i
urządzeniami,
c) obiekt małej architektury.
Budynek - obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach.
Obiekt małej architektury - to niewielkie obiekty, a w szczególności:
a) kultu religijnego, jak: kapliczki, krzyże przydrożne, figury,
b) posągi, wodotryski i inne obiekty architektury ogrodowej,
c) użytkowe służące rekreacji codziennej i utrzymaniu porządku, jak: piaskownice,
huśtawki, drabinki, śmietniki.
Adaptacja - polega na przystosowaniu obiektu budowlanego lub budynku do spełnienia odmiennych funkcji niż te, do których został wybudowany, bądź nowych warunków np. w skutek zmiany przepisów.
Rekonstrukcja - polega na całkowitym lub częściowym odtworzeniu zniszczonego obiektu budowlanego lub budynku w miejscu jego lokalizacji.
Modernizacja - wprowadzenie zasadniczych zmian w istniejącym obiekcie budowlanym w celu jego ulepszenia, unowocześnienia lub w celu zaspokojenia potrzeb estetycznych nowego właściciela
Nadbudowa - polega na zwiększaniu wysokości budowli lub budynku bez zmiany powierzchni zabudowy.
Odbudowa - polega na przywróceniu zdolności użytkowej zniszczonemu obiektowi budowlanemu lub budynkowi.
Obciążenie wyjątkowe - obciążenie, które może wystąpić w wyniku mało prawdopodobnych zdarzeń w przewidywanym okresie użytkowania budowli.
Obciążenie zmienne - obciążenie którego wartość, kierunek i położenie mogą się zmieniać w czasie użytkowania budowy lub w innym rozpatrywanym okresie np. w czasu montażu lub remontu
Obciążenie technologiczne - obciążenia zależne od funkcji budowli i sposobu jej użytkowania
BN - norma branżowa
PN - norma polska
ZN - norma zakładowa
ZL--odrębne strefy pożarowe
Moduł podstawowy - przyjęta jednostka długości, której krotnościami są wszystkie wymiary skoordynowane elementów budynków, a także ich zestawień; w Polsce za moduł podstawowy przyjęto M= 100mm.
Submoduł - moduł pochodny o wartości mniejszej od modułu podstawowego (M/m, np. 0,1M=10mm, 0,5M=50mm).
Mutlimoduł - moduł pochodny o wartości większej od modułu podstawowego (mM, np. 3M=300mm, 6M= 600mm, 12M= 1200mm, 15M=1500mm).
Koordynacja liniowa - polega na koordynowaniu elementów powiązanych z innymi elementami w jednym kierunku.
Koordynacja powierzchniowa - polega na koordynowaniu elementów powiązanych z innymi elementami w dwóch kierunkach.
Koordynacja przestrzenna - polega na koordynowaniu elementów powiązanych z innymi elementami w trzech kierunkach.
Ława kierunkowa (drutowa) - ława pozwalająca na określenie rzutów krawędzi elementów konstrukcyjnych; składa się z wbitych w ziemię słupków i przybitych do nich desek na kant. Ławy rozmieszczamy przy narożnikach i na przedłużeniu ścian wewnętrznych. Po ustawieniu ław przenosi się na nie wytyczone uprzednio i utrwalone w terenie za pomocą palików z gwoździami narożniki ścian zaznaczając je na ławach gwoździami lub trójkątnymi nacięciami na deskach
Igłofiltry - studnie rurowe małych średnic (40 - 80 mm), rodzaj odwodnienia wgłębnego, stosowane w gruntach mało przepuszczalnych (współczynnik przepuszczalności k < 40 m/dobę), ze względu na małe średnice łatwo się je wbija lub wpłukuje
Odwodnienie wgłębne - obniżenie poziomu wody za pomocą studni depresyjnych lub igłofiltrów, stosowane w gruntach niespoistych (piaski, żwiry), gdy pompowanie bezpośrednie nie jest praktycznie możliwe
Odwodnienie powierzchniowe - system rowków i studzienek zbiorczych, z których usuwa się wodę np. za pomocą pomp, stosowane w gruntach spoistych, układ ścian nośnych nie powinien sie pokrywać z układem rowków
Drenaż opaskowy - polega na otoczeniu budynku drenami w celu odwodnienia terenu wokół podziemnych części budynku, powinien znajdować sie około w połowie ławy fundamentowej, rura powinna być obsypana żwirem oraz zabezpieczona dodatkowo geowłókniną
Drenaż czołowy - przecina i ujmuje przesączającą sie wodę do wykopu, gdy ruch wody ma określony kierunek - sposób szczególnie efektywny gdy nieprzepuszczalna warstwa gruntu zalega płytko i rów drenarski może odprowadzać całą przesączającą się wodę
Roboty ziemne - rozróżnia się dwie grupy robót ziemnych tj.:
- roboty ziemne podstawowe: makroniwelację, wykopy szerokoprzestrzenne pod obiekty budowlane, wykopy wąskoprzestrzenne pod rowy i instalacje, wykopy liniowe pod drogi, nasypy, zasypki i podsypki z zagęszczeniem, niwelację i ostateczne kształtowanie terenu.
- roboty ziemne wykończeniowe, przygotowawcze, porządkowe: wyrównanie dna wykopów szerokoprzestrzennych, wykopy pod ławy i stopy fundamentowe, profilowanie nasypów i wyrównywanie skarp, zagęszczanie skarp i podłoży, makroniwelację, kształtowanie małej architektury, układanie ziemi roślinnej lub darni w terenie i na skarpach budowli ziemnej. Roboty ziemne przygotowawcze i porządkowe: usunięcie darniny i ziemi roślinnej, wycinanie starodrzewu, karczowanie pni i krzewów, wytyczanie budowli ziemnych, odprowadzenie wód opadowych, czasowe obniżenie poziomu wód gruntowych, spulchnianie gruntu spoistego, roboty ziemne porządkowe.
Humus - bezpostaciowe, organiczne szczątki w różnym stadium mikrobiologicznego i fizyko-chemicznego procesu rozkładu, głównie roślinne, nagromadzone w glebach, albo na ich powierzchni
Ścianka szczelinowa - konstrukcja żelbetowa tworzona w gruncie dzięki żelbetowaniu zbrojenia w wąskiej szczelinie, której stateczność zapewnia zawiesina iłowa (ciecz tiksotropowa)
Ścianka szczelna - lekka konstrukcja oporowa złożona z podłużnych elementów
drewnianych, stalowych, żelbetowych lub PVC zagłębianych w grunt ściśle jeden obok drugiego, tak by całość stanowiła szczelną płytę obciążoną siłami poziomymi niekiedy również siłami pionowymi, stosowana w budowlach oporowych, piętrzących, w fundamentach niższych budowli i przy wykopach w gruntach nawodnionych i piaszczystych
Geosyntetyki - wyroby, których chociaż jeden składnik wykonany jest z syntetycznego lub naturalnego polimeru a to w postaci paska, pasa lub struktury trójwymiarowej.
Do geosyntetyków między innymi zaliczamy:
- geotkaniny
- geosiatki
- geokompozyty
Zastosowanie: zbrojenie, separacja, filtracja, zbrojenie podłoży / stabilizacja gruntów, ściany i przyczółki oporowe, zbrojenie podłoży na kolumnach żwirowo-piaskowych, zbrojenie antyerozyjne zboczy, zbrojąca warstwa pośrednia nawierzchni asfaltowej
Fundament bezpośredni - przekazują obciążenie budowli wprost na podłoże gruntowe, wyłącznie przez dolną powierzchnię zwaną podstawą fundamentu; wykonuje się je w wykopie otwartym i posadawia na gruncie nośnym.
Fundament pośredni - zwane też sztucznymi, przekazują obciążenie z budowli na niżej zalegające warstwy nośne przez dodatkowe elementy wprowadzone lub uformowane w gruncie, np. w postaci pali, studni, kesonów czy ścianek szczelnych.
Skrzynia - ustrój składający się z dwóch żelbetowych płyt, górnej i dolnej, powiązanych ze sobą monolitycznie za pomocą ścian podłużnych i poprzecznych, rozmieszczonych zgodnie z siatką podpór konstrukcji górnej. Fundamenty skrzyniowe cechują się bardzo dużą sztywnością i są stosowane pod budynki wysokie przekazujące bardzo duże i nierównomierne obciążenia oraz w przypadku posadowienia na terenach szkód górniczych.
Ruszt fundamentowy - projektuje się zwykle w przypadku słabych gruntów, dużej intensywności obciążeń, a szczególnie wtedy, gdy należy powiększyć sztywność całego fundamentu w celu zapewnienia równomiernego osiadania całego budynku; składa się z żelbetowych belek, które się wzajemnie przecinają w punktach umiejscowienia słupów.
Pal zawieszony - pal, który nie sięga do warstwy nośnej, jego nośność zależy prawie wyłącznie od oporu tarcia gruntu wzdłuż pobocznicy pala
Termoiniekcja - metoda osuszania ścian i wykonania izolacji przeciwwilgociowych (więcej pyt. 14)
Izolacja przeciwwodna - pyt.15
Izolacja przeciwwilgociowa - pyt. 15
Kotwy iniekcyjne - służą do łączenia luźnych warstw gruntu ze sztywnymi strukturami w otoczeniu lub trwale łączą się ze sobą zarysowane elementy murów. Powinny przejmować wszystkie występujące siły rozciągające .
Chudy beton - to warstwa betonu o niższej wytrzymałości; najczęściej służy jako podstawa pod fundamenty; układa się ją bezpośrednio na gruncie w wykopie; zwykle ma około 10 cm grubości.
Ściany
Zad1ściany opisuje się od zewnątrz do wewnątrz (od lewej do prawej) przykład ściany tynk cementowo wapienny 1,5 cm pustak U 220 25 cm wełna mineralna 10 cm tynk cienkowarstwowy 0,5 cm
Zad2 PODZIAł ŚCIAN
Umiejscowienie zewnętrzne, wewnętrzne
przenoszone obciążenia
nośne, samonośne, nienośne
materiał
drewniane, kamienne, ceramiczne, gipsowe, betonowe, wiórobetonowe, keramzytowe, szklanoaluminowe, wielomateriałowe
ilość warstw materiałowych
jednomateriałowe, warstwowe
technologia wznoszenia
układane na sucho (z belek, bali, stali) murowane z elementów drobnowymiarowych (z cegły pustaków) prefabrykowane elementów średnio i wielkowymiarowych monolityczne
Zad3 U i λ Przez ściany może przenikać z zewnątrz tylko określona ilość ciepła. Ilość tę opisuje w normie współczynnik przenikania ciepła U. Należy pamiętać, że o wyborze materiału i technologii wznoszenia ciepłych ścian nie decyduje wyłącznie to, jaki jest współczynnik przenikania ciepła ścian. Bardzo ważna jest też zdolność akumulowania ciepła przez ściany. Zdolność ta zapewnia, że w czasie przerwy w dostawie energii cieplnej dom nie wychłodzi się zbyt szybko. Dużą zdolność akumulacji ciepła mają ściany wykonane
ceramiki, gipsu czy keramzytobetonu.
λ-Współczynnik przewodzenia ciepła charakterystyczny dla każdego materiału w zależności od producenta. jest to strumień energii jaki przepływa przez warstwę materiału o pow. 1 m2 i gr. 1 m w jednostce czasu przy różnicy temperatur po obydwu stronach warstwy równej 1oK wysokoefektywne λ<0,07 W/mK średnioefektywne λ=0,07-0,10 W/mK niskoefektywne λ=0,10-0,25 W/mK
Zad4 Ściany wieńcowe- wykonywane z ułożonych poziomo okrąglaków lub krawędziaków połączonych w narożnikach tzw. węgłach. Elementy ścian łączymy na tzw. jaskółczy ogon lub na zamek węgłowy prosty z ostatkami. Pierwszy element ściany wieńcowej to podwalina ułożona na 2 warstwach papy. Zalety : łatwość wykonania, ciepłochronność, zabezpieczenie wiatrem i opadami atmosferycznymi. Wady: duże zużycie drewna
Zad5 Strzępie-Boczne lub czołowe zazębienie wykonane w ścianie murowanej w celu połączenia jej ze ścianą dobudowaną w późniejszym czasie
Zad6 Kotwy w murze warstwowym
- kotwy odmurowuje się na zaprawie cementowej
- spoiny nie mogą się przecinać
-przesunięcie o 4 lub 2 cegły
-powinniśmy murować cegłami pełnym
w spoinach poziomych montuje się kotwy, których celem jest łączenie warstwy konstrukcyjnej muru nośnego z warstwą muru osłonowego. Kotwy wykonane są z drutu stalowego ocynkowanego o średnicy 4 mm Kotwy powinny być rozmieszczone co drugą spoinę w pionie czyli co 50 cm i 75 cm w poziomie
Zad7 Kryteria doboru materiałów :
uzyskanie możliwie lekkich konstrukcji, wykorzystanie w pełni własności materiałów np. zastosowanie obróbki cieplnej lub plastycznej, odpowiednia wytrzymałość, możliwie najmniejszy koszt materiału i pracochłonności, energochłonności procesu produkcyjnego, korzystanie z wyników badań eksploatacyjnych dla podobnych konstrukcji, odpowiednie zabezpieczenie pożarowe, przed dźwiękami z otoczenia i odpowiedni współczynnik przewodzenia ciepła
Zad8 systemy ścian
Ściany dwuwarstwowe ściany z pustaków ceramicznych np. pustak U 220 pustak POROTHERM 18.8, wełna mineralna, styropian tynk cementowo wapienny z keramzytobetonu np. płyta PRAEFA LB 15 styropian tynk cienkowarstwowy , z betonu komórkowego np. bloczek termorex odmiana 600 styropian tynk cienkowarstwowy, z silikatów np. bloczek silka m 18 styropian tynk cienkowarstwowy trójwarstwowe z pustaków ceramicznych pustak max styropian tynk cienkowarstwowy cegła pełna
z betonu komórkowego np. bloczek z betonu komórkowego odmiana 500 styropian tynk cementowo wapienny płyta z betonu komórkowego, z silikatów np silka m 18 tynk wełna mineralna pustka powietrzna silka skalista
Zad9 Trzy rodzaje gotowych zapraw do murowania:
a) tradycyjne zaprawy do murowania(na grube spoiny od 6 do 15 mm) przeznaczone do wznoszenia ścian warstwowych. Stosuje się je w zakresie temperatur od 5 do 25 stopni C np. Atlas
b) Zaprawa do murowania na cienkie spoiny (od 1 do 3 mm ) zwane też zaprawami klejowymi przeznaczone do łączenia elementów o dokładnych wymiarach i równych krawędziach np. bloczków z betonu komórkowego. np Atlas KB 15
c) zaprawy ciepłochronne (grubość spoin do 20 mm) przeznaczone przede wszystkim do murowania ścian jednowarstwowych z betonu komórkowego, ceramiki poryzowanej lub z pustaków wypełnionych materiałem izolacyjnym
Zad10 silikaty mają bardzo dużą wytrzymałość na ściskanie od 10 d0 25 MPa. Cechuje ich bardzo duża dokładność wymiarów. Silikaty produkuje się wyłącznie z naturalnych surowców dzięki temu zaliczane są do najbezpieczniejszych materiałów budowlanych pod względem promieniotwórczości akumulują ciepło wysoka mrozoodporność nie wymagają tynkowania odporność na korozję biologiczną wysoka izolacyjność akustyczna, ognioodporne
Gips jest powszechnie dostępny, łatwy do wykorzystania, zdrowy i czysty ekologiczniema niską przewodność cieplną , niepalny , eliminacja lub ograniczenie tzw procesów mokrych podczas budowy, wchłania wilgoć z otoczenia a po obniżeniu wilgotności otoczenia powrotem ją oddaje, każdorazowe zawilgocenie obniża jego wytrzymałość
Ściany z ceramiki pozorowanej dobrze akumulują ciepło, dzięki dużym wymiarom ściany wznosi się szybko, bardzo duży wybór materiałow ceramicznych daje możliwość wyboru produktu o optymalnej wytrzymałości izolacyjności cieplnej i akustycznek
Keramzyt-najlżejsze i najcieplejsze, bardzo wysoka odporność ogniowa, duża bezwładność cieplna , gwarantuje dobre zabezpieczenie przed hałasem zewnętrznym, bardzo duża trwałość, dobra przyczepność do zapraw budowlanych
Zad11 ŚCIANY JEDNOMATERIAłOWE
Ściany jednowarstwowe wznosi się z elementów, których grubość jest
jednocześnie grubością całej ściany. Zgodnie z zaleceniami normy cieplnej, współczynnik przenikania ciepła ścian jednowarstwowych jest nieco większy niż ścian warstwowych i wynosi 0,5 W/(m2K).
Obecnie firmy oferują wiele elementów do budowy ścian jednowarstwowych. Są to przeważnie pustaki lub bloczki..
ŚCIANY WARSTWOWE
W ścianach warstwowych jedna z warstw stanowi izolację cieplną. Jest ona najczęściej wykonywana ze styropianu lub wełny mineralnej. Warstwę nośną wykonuje się z materiałów o dużej wytrzymałości, np betonu lub pustaków ceramicznych. Zewnętrzną warstwą ściany jest cienka ścianka elewacyjna, wykonana np. z cegły klinkierowej. W ścianach dwuwarstwowych ochronę izolacji stanowi elewacyjny
tynk cienkowarstwowy. Zgodnie z zaleceniami normy cieplnej, wspó³czynnik przenikania ciepła U ścian warstwowych nie powinien być większy niż 0,3 W/(m2K).
Zad12Nadproża W trakcie wznoszenia budynków nad otworami w ścianach wykonywane są płaskie lub łukowe ich przekrycia, ogólnie nazywane nadprożami. Konstrukcja nadproża zależy między innymi od wielkości obciążenia, jakie ma ono przenieść, kształtu otworu, rodzaju materiału i struktury wznoszonych ścian.
Zad13
Zad14 Ściany z przewodami kominowymi
Cegła pełna Wymiary: długość - 250 mm szerokość - 120 mm
wysokość - 65 mm Masa: ok. 3,5 kg Współcz. przewodn. cieplnej: 0,70/75 W/mK
Zastosowanie: Przeznaczona do wznoszenia ścian konstrukcyjnych zewnętrznych i wewnętrznych, ścian podziemnych, przewodów kominowych, sklepień itp.
CERAMIKA POROWATA
WYROBY ŚCIENNE - CEGŁA PEŁNA
Podstawowe właściwości: wymiary (długość/szerokość/wysokość) [mm]: 250/120/65 klasy: 5; 7,5; 10; 15; 20;
współczynnik przewodzenia ciepła λ[W/m*K]: 0,34÷0,90;
Zastosowanie: konstrukcyjne ściany wewnętrzne i zewnętrzne; warstwy osłonowe i nośne ścian wielowarstwowych;
ściany działowe; ściany fundamentowe; stropy Kleina; słupy; kominy i przewody kominowe; uzupełnienia w wieńcach i wypustach.
WYROBY - PUSTAKI WENTYLACYJNE/DYMOWE
Rodzaje pustaków: bez otworu; z otworem (okrągłym, kwadratowym lub prostokątnym). Zastosowanie: piony wentylacyjne w budynkach murowych/przewody dymowe w budynkach ogrzewanych węglem, drewnem lub innym paliwem stałym
WYROBY KAMIONKOWE Rury kanalizacyjne, przewody kominowe, płytki kamionkowe.
Zad15 komin ponad dach Najmniejszy wymiar przekroju lub średnica murowanych przewodów
kominowych spalinowych o ciągu naturalnym i przewodów dymowych powinna
wynosić co najmniej 0,14 m
Przewody kominowe powinny być wyprowadzone ponad dach na wys. zabezpieczającą przed niedopuszczalnym zakłóceniem ciągu. Dach płaski min 60 cm komin nad dachem Dach stromy pokrycie palne min 80 cm dach stromy pokrycie nie palne min 30 cm.]
Pojęcia
Bednarka - taśma wykonana ze stali, o przekroju spłaszczonego prostokąta. Grubość 1-5 mm, szerokość 20 do 85 mm, zwijana w kręgi. W budownictwie stosowana w instalacjach odgromowych (jako uziemienie) dawniej również jako zbrojenie stropu Kleina. Zabezpieczenie antykorozyjne: stal ocynkowana.
Cegła modularna Wymiary: długość - 288 mm szerokość - 88 mm wysokość - 220 mm Masa: ok. 7 kg Współcz. przewodn. cieplnej: 0,44 W/mK Zastosowanie: Przeznaczona do wykonywania warstw zewnętrznych muru, osłony izolacji termicznej ścian
Cegła silikatowa, zwana również cegłą wapienno-piaskową. Cegła silikatowa nadaje się do murowania ścian konstrukcyjnych, tak zewnętrznych, jak i wewnętrznych jak również do wznoszenia ścianek działowych. Można ją również zastosować do licowania elewacji, budowania ogrodzeń oraz wielu innych. Do jej łączenia nadaje się zarówno zaprawa tradycyjna, jak i klejowa.
Cegła zwykła
gzyms - poziomy element wystający przed lico ściany
Klasa cegły-określona przez wytrzymałość na ściskanie
ława podokienna - znajduje się pod parapetem
Nadproża L19
Nadproża L-19 to prefabrykowane belki żelbetowe w kształcie litery L o wysokości 19cm i szerokości dolnej stopki 9cm. Służą one do wykonywania nadproży nad otworami drzwiowymi i okiennymi na murach wewnętrznych i zewnętrznych..
M-7 Zaprawa budowlana cementowo-wapienna
Marka zaprawy jest wyrażana symbolem literowo-liczbowym(np. m4) liczba oznacza średnią wytrzymałość zaprawna ściskanie po 28 dniach (MPa)
Mur pruski jest to rodzaj ściany szkieletowej zwanej też szachulcową lub fachówką, wypełnionej murem z cegły, gruzu, czasem gliny i trzciny.
Nadproża kleina Wykonywane są w formie ceglanych zbrojonych u dołu belek Cegły ustawiane są najczęściej na rąb leżący, a w spoiny wkładany jest płaskownik o przekroju 2 x 15 - 3 x 30 mm lub pręt o średnicy 5-10 mm.Zbrojenie powinno być przedłużone poza światło otworu minimum 25 cm z każdej strony. Następnie spoiny wypełnia się zaprawą cementową 1: 5..
Nadproża odcinkowe-nadprożą nad okna o łuku odcinkowym
Pgs-Polskie górnictwo skalne
Promonta-płyty gipsowe
1:2:3-stosunek objętościowy składników zaprawy cement:wapno:piasek
proporcje zaprawy cementowo glinianej 1:1:2 ; 1:1 ; 5:3 ; 1:2:4 (cement + zawiesina gliniana ; r-piasek)
pustaki zasypowe-mają charakterystyczne duże otwory, które na budowie wypełnia się betonem
rygiel-jeden z podstawowych elementów drewnianej konstrukcji szkieletowej, belka łącząca ze sobą słupy na dowolnej wysokości
ściana samonośna-przenosi tylko ciężar własny
ściana wieńcowa-pyt 4
attyka - ścianka zasłaniajaca połać dachową
Ścianka kolankowa występuje w budynkach z dachem spadzistym i jest to zewnętrzna ściana stojąca na stropie ostatniej kondygnacji, na której opiera się dach. Od jej wysokości oraz od kąta dachu zależy wysokość pomieszczeń na poddaszu, a konkretnie wysokość przy ścianie zewnętrznej, czyli pod skosami.
Ściana oporowa-konstrukcje przeznaczone do utrzymania w stanie równowagi gruntów rodzimych
Ściana Szczelinowa- nazwa systemu konstrukcyjnego używanego najczęściej w trakcie wykonywania posadowienia obiektu bodowlanego oraz wykonywania głębokich wykopów
Wielki blok charakteryzuje przygotowanie betonowych prefabrykatów średnio- i wielkowymiarowch o wymiarach pozwalających kształtować znacznie fragmenty ściany z jednego
prefabrykatu, np. pas podokienny, filar między okienny, pas nadprożowy;
Zwornik - w instalacjach: to dwuczęściowy łącznik rur płuczkowych
wielką płytę charakteryzuje przygotowanie betonowych prefabrykatów wielkowymiarowych o wymiarach obejmujących wysokością ścianę jednej kondygnacji, a szerokością jedno lub dwa pomieszczenia
Zaprawa zwykła jest mieszaniną spoiwa wapiennego, cementowego, gipsowego oraz mieszanki tych spoiw, bądź też spoiwa cementowo-glinianego, piasku i wody zaprawa klejąca,np. mrozo - i wodoodporna do przyklejania płytek gresowych, ceramicznych, kamiennych i szklanych oraz wełny mineralnej do podłoży betonowych, cegły, gazobetonu, bloczków keramzytowych, płyt i bloczków gipsowych U i λ-pyt 3
Wyszukiwarka
