DOBRANIE UKŁADU WARSTW DLA PRZEGRÓD OGRANICZAJĄCYCH OGRZEWANĄ KUBATURĘ
Obliczenie wartości współczynników przenikania ciepła U dla wszystkich przegród ograniczających ogrzewaną kubaturę budynku
Ściany zewnętrzne.
Lp |
Nazwa materiału |
Poz. |
|
d |
d |
R=d/ |
- |
- |
- |
W/mK |
cm |
m. |
m2K/W |
1 |
Cegła silikatowa |
34 |
0,80 |
12 |
0,12 |
0,15 |
2 |
Styropian |
48 |
0,042 |
10 |
0,10 |
2,38 |
3 |
Beton komórkowy |
11 |
0,29 |
24 |
0,24 |
0,83 |
4 |
Tynk cem.-wap. |
52 |
0,82 |
2 |
0,02 |
0,02 |
|
|
|
|
|
Suma R |
3,38 |
|
Rsi = |
0,13 |
m2K/W |
|
|
|
|
Rse = |
0,04 |
m2K/W |
|
|
|
|
RT=Rsi+R+Rse = |
3,55 |
m2K/W |
|
|
|
|
U=1/RT = |
0,28 |
W/m2K |
|
|
|
Poprawka ze względu na nieszczelności
ΔUg = 0,01 W/m2⋅K
Poprawka ze względu na łączniki mechaniczne
Przyjęto kotwy 4φ3mm/m2 ściany
Af = 0,071 cm2
nf = 4 m-2
α = 6 m-1
λf = 58 W/m⋅K
ΔUf = α⋅λf⋅nf⋅Af = 0,01 W/m2⋅K
Całkowity współczynnik przenikania ciepła
Uc = U + ΔUg + ΔUf = 0,28 + 0,01 + 0,01 = 0,30 W/m2⋅K
Przegroda spełnia wymagania wytycznych w zakresie współczynnika przenikania ciepła.
Dach.
Tutaj dałem kawałek mathcada od sołtysa
Posadzka na gruncie strefa I.
Lp |
Nazwa materiału |
Poz. |
|
D |
d |
R=d/ |
- |
- |
- |
W/mK |
Cm |
m. |
m2K/W |
1 |
Płytki gres |
65 |
1,05 |
1 |
0,01 |
0,01 |
2 |
Gładź cementowa |
52 |
1,00 |
4 |
0,04 |
0,04 |
3 |
Styropian ekstrudowany |
48 |
0,042 |
6 |
0,06 |
1,43 |
4 |
Podkład betonowy B10 |
52 |
1,1 |
10 |
0,10 |
0,09 |
|
|
|
|
|
Suma R |
1,54 |
|
Rg = |
0,50 |
m2K/W |
|
|
|
|
RT=Rg+R = |
2,04 |
m2K/W |
|
|
|
|
Ug=1/RT = |
0,49 |
W/m2K |
|
|
|
Przegroda spełnia wymagania wytycznych R = 1,54 > Rmin = 1,5 m2K/W
Posadzka na gruncie strefa II.
Lp |
Nazwa materiału |
Poz. |
|
D |
D |
R=d/ |
- |
- |
- |
W/mK |
Cm |
m. |
m2K/W |
1 |
Płytki gres |
65 |
1,05 |
1 |
0,01 |
0,01 |
2 |
Gładź cementowa |
52 |
1,00 |
4 |
0,04 |
0,04 |
3 |
Styropian ekstrudowany |
48 |
0,042 |
6 |
0,06 |
1,43 |
4 |
Podkład betonowy B10 |
52 |
1,1 |
10 |
0,10 |
0,09 |
|
|
|
|
|
Suma R |
1,54 |
|
Rg = |
0,90 |
M2K/W |
|
|
|
|
RT=Rg+R = |
2,44 |
M2K/W |
|
|
|
|
Ug=1/R = |
0,41 |
W/m2K |
|
|
|
Przegroda spełnia wymagania wytycznych R = 1,54 > Rmin = 1,5 m2K/W
Wyznaczenie rozkładu temperatur w ścianie zewnętrznej
|
Lp |
Nazwa materiału |
Poz. |
|
d |
d |
Ri=d/ |
|
|
- |
- |
- |
W/mK |
cm |
m. |
m2K/W |
|
|
1 |
Cegła silikatowa |
34 |
0,80 |
12 |
0,12 |
0,15 |
|
|
2 |
Styropian |
48 |
0,042 |
10 |
0,10 |
2,38 |
|
|
3 |
Beton komórkowy |
11 |
0,29 |
24 |
0,24 |
0,83 |
|
|
4 |
Tynk cem.-wap. |
52 |
0,82 |
2 |
0,02 |
0,02 |
|
|
|
|
|
|
|
Suma R |
3,38 |
|
|
|
Rsi = |
0,13 |
m2K/W |
|
|
|
|
|
|
Rse = |
0,04 |
m2K/W |
|
|
|
|
|
|
RT=Rsi+R+Rse = |
3,55 |
m2K/W |
|
Ti= |
20 |
oC |
|
|
U=1/RT = |
0,28 |
W/m2K |
|
Te= |
-24 |
oC |
Układ normalny |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
q=U*(Ti-Te)= |
12,4 |
W/m2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
T1=Ti-q*Rsi= |
18,4 |
oC (powierzchnia wewnętrzna przegrody) |
|
|||
|
|
T2=T1-q*R1= |
18,1 |
oC (między tynkiem a betonem kom.) |
|
|||
|
|
T3=T2-q*R2= |
7,8 |
oC (między betonem kom. a styropianem) |
||||
|
|
T4=T3-q*R3= |
-21,6 |
oC (między styropianem a cegłą silikatową) |
||||
|
|
T5=T4-q*R4= |
-23,5 |
oC (powierzchnia zewnętrzna przegrody) |
|
|||
Sprawdzenie: |
Te=T5-q*Rse= |
-24,0 |
oC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Układ odwrócony |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
q=U*(Ti-Te)= |
12,4 |
W/m2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
T1=Ti-q*Rsi= |
18,4 |
oC (powierzchnia wewnętrzna przegrody) |
|
|||
|
|
T2=T1-q*R1= |
16,5 |
oC (między styropianem a cegłą silikatową) |
||||
|
|
T3=T2-q*R2= |
-13,0 |
oC (między betonem kom. a styropianem) |
||||
|
|
T4=T3-q*R3= |
-23,2 |
oC (między tynkiem a betonem kom.) |
|
|||
|
|
T5=T4-q*R4= |
-23,5 |
oC (powierzchnia zewnętrzna przegrody) |
|
|||
Sprawdzenie: |
Te=T5-q*Rse= |
-24,0 |
oC |
|
|
|
|

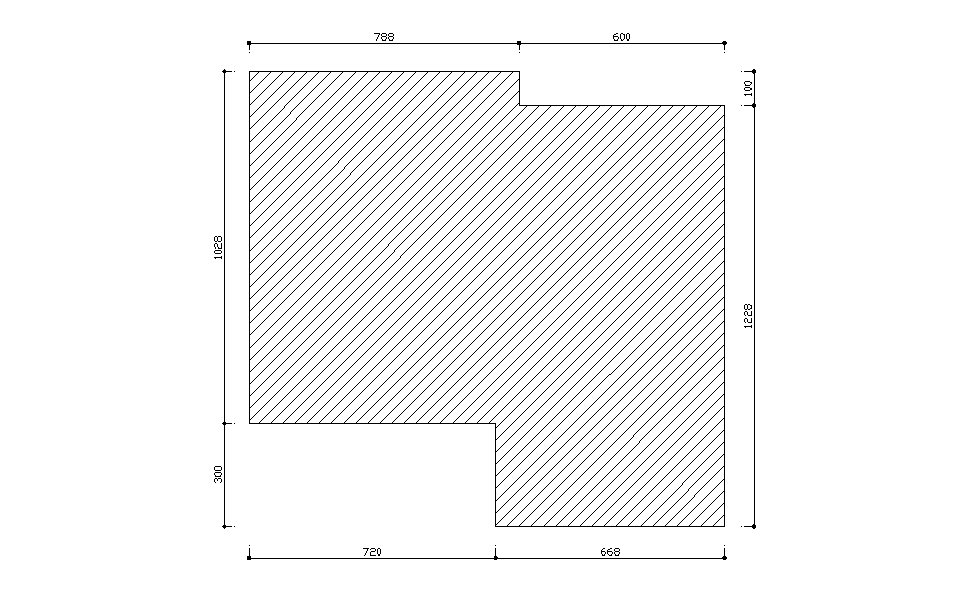

Sprawdzenie powierzchni przegród przezroczystych
Piwnica, parter
Az = 10,28⋅7,20+12,28⋅6,68+1,0⋅0,68 = 157 m2
Aw = 0
A0max = 0,15⋅Az+0,03⋅Aw = 24 m2
A0 = 1,6⋅1,2+1,8⋅1,2⋅2+0,9⋅0,9⋅6+2,7⋅0,9⋅2+0,9⋅2,1 = 18 m2
A0 < A0max
Piętro
Az = 157 m2
Aw = 0
A0max = 0,15⋅Az+0,03⋅Aw = 24 m2
A0 = 2,7⋅1,2⋅4+1,6⋅1,2+1,0⋅2,1+0,9⋅2,1+0,9⋅1,2+1,8⋅1,2 = 22 m2
A0 < A0max
Poddasze
Az = 157 m2
Aw = 0
A0max = 0,15⋅Az+0,03⋅Aw = 24 m2
A0 = 0,9⋅1,2+1,8⋅1,2+1,8⋅0,9+0,9⋅1,2 = 6,0 m2
A0 < A0max
Sprawdzenie możliwości kondensacji pary wodnej na powierzchni ściany zewnętrznej od strony wewnętrznej
Te = -24 0C - obliczeniowa temperatura zewnętrzna
Ti = +20 0C - obliczeniowa temperatura wewnętrzna
ϕi = 55 % - wilgotność względna powietrza wewnątrz pomieszczenia
RT = 3,55 m2K/W - suma oporów cieplnych przegrody
T1 = 18,4 0C - temperatura na powierzchni wewnętrznej przegrody (wg 2)
psi = 2340 Pa
pi = ϕi⋅psi = 0,55⋅2,340 = 1,287 kPa - stąd Ts = 10,7 0C < T1 = 18,4 0C
Kondensacja nie nastąpi.
Sprawdzenie kondesacji pary wodnej wewnątrz przegrody
Tutaj arkusze z excela i wykresy
Sprawdzenie stateczności cieplnej ściany zewnętrznej w okresie letnim i zimowym
Stateczność przegrody w okresie zimowym
Współczynniki przejmowania ciepła przez materiały przegrody
Tynk cem.-wap. - s124 = 10,60 W/(m2K)
Bloczki betonu komórkowego 800 - s224 = 4,30 W/(m2K)
Styropian - s324 = 0,35 W/(m2K)
Cegła silikatowa drążona - s424 = 9,02 W/(m2K)
Wskaźniki bezwładności cieplnej
Tynk cem.-wap. - D1 = R1⋅s124 = 0,02⋅10,6 = 0,212
Bloczki betonu komórkowego 800 - D2 = R2⋅s224 = 0,83⋅4,30 = 3,569
Styropian - D3 = R3⋅s324 = 2,38⋅0,35 = 0,833
Cegła silikatowa drążona - D4 = R4⋅s424 = 0,15⋅9,02 = 1,353
Współczynniki przyswajania ciepła przez powierzchnię
U2 = s224 = 4,30 W/(m2K)
U1 = Ui = (R1⋅s12+U2)/(1+R1⋅U2) = (0,02⋅10,602+4,30)/(1+0,02⋅4,30) = 6,029 W/(m2K)
Wskaźnik stateczności cieplnej przegrody
m = 0,75 - współczynnik nierównomierności oddawania ciepła przez urządzenia grzewcze
φ = RT/(Rsi +m/Ui) = 3,55/(0,13+0,75/6,029) = 13,95
Przegroda spełnia minimalne wymagania dotyczące stateczności cieplnej w okresie zimowym
Stateczność cieplna przegrody w okresie letnim
Współczynniki przejmowania ciepła
αi = 1/Rsi = 1/0,13 = 7,692 W/(m2K)
αe = 1/Rse = 1/0,04 = 25,0 W/(m2K)
Współczynniki przyswajania ciepła przez powierzchnię
U2 = s224 = 4,30 W/(m2K)
U1 = Ui = (R1⋅s12+αi)/(1+R1⋅α2) = (0,02⋅10,602+7,692)/(1+0,02⋅7,692) = 8,614 W/(m2K)
U3 = (R3⋅s32+U2)/(1+R3⋅U2) = (2,38⋅0,352+4,30)/(1+2,38⋅4,30) = 0,409 W/(m2K)
U4 = (R4⋅s42+U3)/(1+R4⋅U3) = (0,15⋅9,022+0,409)/(1+0,15⋅0,409) = 11,884 W/(m2K)
Współczynnik tłumienia amplitudy wahań temperatury
ν = 385,3 > νmin = 15
Wartość przesunięcia faz fal temperatur
η = 15,5 h (zalecane η = 6-10)

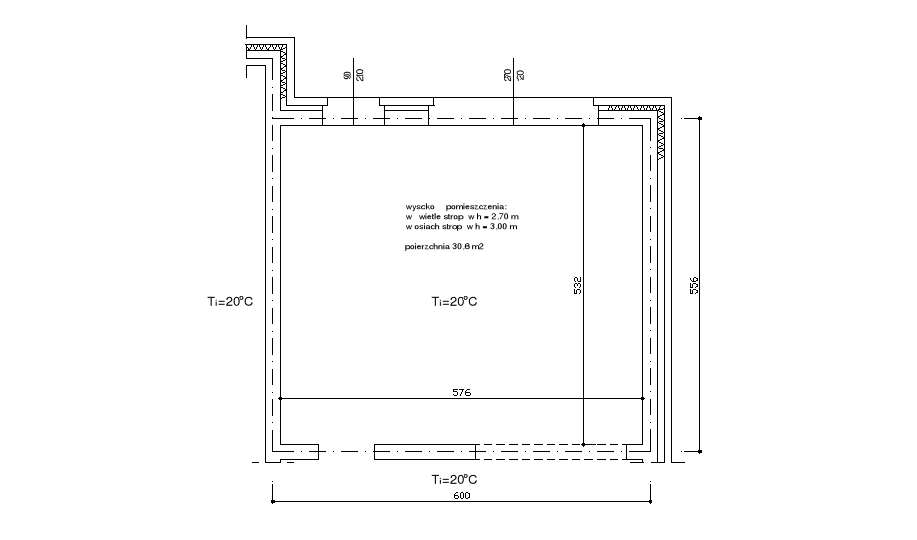

Stateczność cieplna pokoju dziennego na parterze
Dane
- temperatura obliczeniowa powietrza w pomieszczeniu - ti = 20°C
- temperatura obl. w pomieszczeniach nad i pod - ti = 20°C
- temperatura obliczeniowa powietrza na zewnątrz (V strefa) - ti = -24°C
- wsp. nierównomierności oddawania ciepła przez urządzenie grzewcze - m = 0,75
Opory przejmowania ciepła
Rsi = 0,13 m2⋅K/W - ściany zewnętrzne i wewnętrzne
Rsi = 0,10 m2⋅K/W - stropy przy przepływie w górę
Rsi = 0,17 m2⋅K/W - stropy przy przepływie w dół
Rse = 0,04 m2⋅K/W - wszystkie
Nr war |
Nazwa przegrody i warstwy |
ρ [kg/m.3] |
d [m] |
λ [W/m2K] |
S24 [w/m2K] |
R [m2K/W] |
D |
|
Ściany zewnętrzne |
- |
- |
- |
- |
- |
- |
1 |
Tynk cem.-wap. |
1850 |
0,02 |
0,82 |
10,6 |
0,02 |
0,212 |
2 |
Beton kom. 800 |
800 |
0,24 |
0,29 |
3,75 |
0,83 |
3,112 |
3 |
Styropian |
30 |
0,10 |
0,042 |
0,35 |
2,38 |
0,833 |
4 |
Cegła silikatowa |
1600 |
0,12 |
0,80 |
9,02 |
0,15 |
1,353 |
|
|
|
|
|
Σ = |
3,38 |
5,510 |
|
Ściany wewnętrzne |
- |
- |
- |
- |
- |
- |
1 |
Tynk cem.-wap. |
1850 |
0,02 |
0,82 |
10,6 |
0,02 |
0,212 |
2 |
Beton kom. 800 |
800 |
0,24 |
0,29 |
3,75 |
0,83 |
3,112 |
3 |
Tynk cem.-wap. |
1850 |
0,02 |
0,82 |
10,6 |
0,02 |
0,212 |
|
|
|
|
|
Σ = |
0,87 |
3,536 |
|
Stropy międzypiętrowy |
- |
- |
- |
- |
- |
- |
1 |
Tynk cem.-wap. |
1850 |
0,01 |
0,82 |
10,6 |
0,02 |
0,212 |
2 |
Strop DZ-3 |
1080 |
0,24 |
1,04 |
5,42 |
0,23 |
1,247 |
3 |
Gładź cementowa |
2000 |
0,35 |
1,00 |
12,07 |
0,05 |
0,604 |
4 |
Parkiet bukowy |
800 |
0,02 |
0,22 |
5,65 |
0,09 |
0,509 |
|
|
|
|
|
Σ = |
0,39 |
2,572 |
Współczynnik przyswajania ciepła dla okien k = W/(m2⋅K)
Współczynniki przyswajania ciepła przez powierzchnię Ui oraz przenikania ciepła k
Ściana zewnętrzna
U2 = s2 = 3,75 W/(m2⋅K)
Ui = (R1⋅s12+U2)/(1+R1⋅U2) = (0,02⋅10,62+3,75)/(1+0,02⋅3,75) = 3,536 W/(m2⋅K)
k = 1/ΣR = 1/(0,13+3,38+0,04) = 0,28 W/(m2⋅K)
Ściana wewnętrzna
Przekrój ściany jest symetryczny, założono zatem, że w środku przekroju s = 0. Opór cieplny połowy grubości ściany wynosi 0,5⋅RT =0,435 m2K/W (patrz tabela na poprzedniej stronie)
U2 = (R2⋅s22+s)/(1+R2⋅s) = (0,83⋅3,752+0)/(1+0,83⋅0) = 14,063 W/(m2⋅K)
Ui = (R1⋅s12+U2)/(1+R1⋅U2) = (0,02⋅10,62+14,063)/(1+0,02⋅14,063) = 12,73 W/(m2⋅K)
k = 1/ΣR = 1/(0,13+0,83+0,13) = 0,92 W/(m2⋅K)
Strop międzypiętrowy - sufit
Suma wskaźników bezwładności cieplnej ΣD=2,572. Umowny środek przekroju stropu dla 0,5⋅ΣD=1,286. Od powierzchni sufitu do umownego środka przekroju przegrody wchodzą następujące warstwy:
- tynk cem.-wap. D = 0,212
- część stropu DZ-3 D = 1,074
Opór cieplny dla części warstwy stropu DZ-3 wynosi:
R = D/s = 1,074/5,42 = 0,20 m2K/W
natomiast grubość tej warstwy:
d = R⋅λ = 0,20⋅1,04 = 0,21 m
Współczynnik przyswajania ciepła przez powierzchnię przegrody:
U2 = (R2⋅s22+s)/(1+R2⋅s) = (0,20⋅5,422+0)/(1+0,20⋅0) = 5,88 W/(m2⋅K)
Ui = (R1⋅s12+U2)/(1+R1⋅U2) = (0,02⋅10,62+5,88)/(1+0,02⋅5,88) = 7,27 W/(m2⋅K)
k = 1/ΣR = 1/(0,04+0,39+0,13) = 1,786 W/(m2⋅K)
Strop międzypiętrowy - podłoga
Suma wskaźników bezwładności cieplnej ΣD=2,572. Umowny środek przekroju stropu dla 0,5⋅ΣD=1,286. Od powierzchni sufitu do umownego środka przekroju przegrody wchodzą następujące warstwy:
- warstwab deszczułek bukowych D = 0,212
- gładź cementowa D = 0,605
- część stropu DZ-3 D = 0,172
Opór cieplny dla części warstwy stropu DZ-3 wynosi:
R = D/s = 0,172/5,42 = 0,032 m2K/W
natomiast grubość tej warstwy:
d = R⋅λ = 0,032⋅1,04 = 0,03 m
Współczynnik przyswajania ciepła przez powierzchnię przegrody:
U3 = (R3⋅s32+s)/(1+R3⋅s) = (0,032⋅5,422+0)/(1+0,032⋅0) = 0,94 W/(m2⋅K)
U2 = (R2⋅s22+ U3)/(1+R2⋅U3) = (0,05⋅12,072+0,94)/(1+0,05⋅0,94) = 7,86 W/(m2⋅K)
Ui = (R1⋅s12+U2)/(1+R1⋅U2) = (0,09⋅5,652+7,86)/(1+0,09⋅7,86) = 6,29 W/(m2⋅K)
k = 1/ΣR = 1/(0,04+0,39+0,17) = 1,667 W/(m2⋅K)
Współczynniki pochłaniania ciepła
Ściana zewnętrzna
A1 = 13,3 m2 - powierzchnia ścian w kierunku zachodnim
A1 = 9,27 m2 - powierzchnia ścian w kierunku południowym
B = 1/(Rsi+1/Ui) = 1/(0,13+1/3,536) = 2,42 W/(m2⋅K)
Okna
A = 5,13 m2 - powierzchnia okien
B = k/1,08 = 2,6/1,08 = 2,41 W/(m2⋅K)
Podłoga
A = 30,6 m2 - powierzchnia podłogi
B = 1/(Rsi+1/Ui) = 1/(0,13+1/6,288,0) = 3,46 W/(m2⋅K)
Sufit
A = 30,6 m2 - powierzchnia sufitu
B = 1/(Rsi+1/Ui) = 1/(0,10+1/7,269) = 4,21 W/(m2⋅K)
Ściany wewnętrzne
A = 27,7 m2 - powierzchnia ścian miedzy pomieszczeniami
B = 1/(Rsi+1/Ui) = 1/(0,13+1/12,73) = 4,79 W/(m2⋅K)
Przegrody |
Straty ciepła |
Pochłanianie ciepła |
||||||
|
K W/(m2K) |
A' M2 |
ti - te K |
Σd % |
Qp W |
B W/(m2K) |
A m2 |
B⋅A W/K |
Ściana zew. zachodnia |
0,28 |
15,57 |
44 |
0,23 |
235,9 |
2,42 |
13,3 |
32,19 |
Ściana zew. południowa |
0,28 |
16,80 |
44 |
0,18 |
244,2 |
2,42 |
9,27 |
22,43 |
Okna |
2,60 |
5,13 |
44 |
0,18 |
692,5 |
2,41 |
5,13 |
12,36 |
Sufit |
1,79 |
33,36 |
0 |
0 |
0 |
4,21 |
30,6 |
128,83 |
Podłoga |
1,67 |
33,36 |
0 |
0 |
0 |
3,46 |
30,6 |
105,88 |
Ściany wewnętrzne |
0,92 |
32,37 |
0 |
0 |
0 |
4,79 |
27,7 |
132,68 |
|
|
|
|
Σ = |
1172,6 |
|
Σ = |
437,37 |
Amplituda wahań temperatury powietrza w pomieszczeniu
Ati = (0,7⋅m⋅ΣQp)/(ΣB⋅A) = 0,7⋅0,75⋅1172,6/438,03 = 1,40 K
Stateczność cieplna pomieszczenia jest wystarczająca, gdyż amplituda wahań temperatury powietrza w pomieszczeniu jest mniejsza niż 3 K.
Sprawdzenie aktywności cieplnej podłogi w łazience
Warstwy podłogi
Płytki ceramiczne na kleju ATLAS
d1 = 0,01m; ρ1 = 2000 kg/m3;
cp1 = 920 J/(kg⋅K); λ1 = 1,05 W/(m⋅K);
Gładź cementowa
d1 = 0,05m; ρ1 = 2000 kg/m3;
cp1 = 840 J/(kg⋅K); λ1 = 1,0 W/(m⋅K);
Styropian ekstrudowany
d1 = 0,04m; ρ1 = 40 kg/m3;
cp1 = 1460 J/(kg⋅K); λ1 = 0,042 W/(m⋅K);
Aktywność cieplna podłogi
a1 = λ1/(cp1⋅ρ1) = 1,05/(920⋅2000) = 5,7⋅10-7 m2/s
v1 = d12/(a1⋅τ) = 0,012/(5,7⋅10-7⋅720) = 0,24 < 3
Na aktywność cieplną podłogi ma wpływ także warstwa gładzi cementowej.
a2 = λ1/(cp1⋅ρ1) = 1,0/(840⋅2000) = 5,95⋅10-7 m2/s
v2 = d22/(a2⋅τ) = 0,052/(5,95⋅10-7⋅720) = 5,84 > 3
Granica aktywnej warstwy podłogi znajduje się w warstwie gładzi cementowej, stąd dla
ε2/ε1 = 1296,1/1390,0 = 0,932
v1 = 0,24
Z tabeli 2.43 skryptu odczytano wartość pomocniczą A1-2 = -0,04 więc aktywność podłogi wynosi
b = ε1⋅(1+A1-2) = 1390,0⋅(1-0,04) = 1334,4 W⋅s0,5/(m2⋅K)
Podłoga o takiej konstrukcji może być stosowana w pomieszczeniach IV grupy.
Zestawienie rodzaju i ilości zastosowanych materiałów termoizolacyjnych
Przegroda |
Rodzaj mat. termoizolacyjnego |
Powierzchnia przegrody |
Grubość warstwy izolacji |
Ilość użytego mat. termoizolacyjnego |
- |
- |
m2 |
cm |
m3 |
Ściany zewnętrzne |
Styropian |
309,3 |
10 |
31 |
Podłogi na gruncie |
Styropian extr. |
132,2 |
6 |
8 |
Stropy międzypiętrowe |
Styropian extr. |
264,5 |
1 |
3 |
Dach |
Wełna mineralna |
155,3 |
15 |
24 |
Ogółem użyte materiały termoizolacyjne:
- Styropian - 31 m3
- Styropian ekstrudowany - 11 m3
- wełna minralna - 24 m3
WYZNACZENIE WARTOŚCI WSKAŹNIKA SEZONOWEGO ZAPOTRZEBOWANIA NA CIEPŁO DO OGRZEWANIA BUDYNKU
Sezonowe zapotrzebowanie na ciepło do ogrzewania |
||||
1. Dane geometryczne budynku |
||||
Kubatura ogrzewana V = 593,40 m3 Pole powierzchni przegród zewnętrznych A = 347,247 m2 Współczynnik kształtu A/V = 0,585 m2 |
||||
2. Straty ciepła przez przenikanie w sezonie ogrzewczym Qt = Qz+Qo+Qd+Qpg+Qsg |
||||
Rodzaj przegrody |
Ai m2 |
Ui W/(m2⋅K) |
Mnożnik stały |
Ai⋅Ui⋅mnożnik KWh/a |
Ściany zewnętrzne |
347,25 |
0,292 |
100 |
10140 |
Okna |
23,97 |
1,1 |
100 |
2637 |
Dach |
192,56 |
0,236 |
100 |
4545 |
Podłoga na gruncie w Pomieszczeniach ogrzewanych w piwnicy - strefa 1 |
42,6 |
0,409 |
100 |
1743 |
Podłoga na gruncie w Pomieszczeniach ogrzewanych w piwnicy - strefa 2 |
104,45 |
0,393 |
70 |
2974 |
Razem straty ciepła przez przenikanie w sezonie grzewczym Qt, kWh/a |
21939 |
|||
3. Stary ciepła w sezonie ogrzewczym na podgrzanie powietrza wentylacyjnego Qv, kWh/a |
||||
Strumień powietrza wentylacyjnego |
300 m3/h |
|||
Straty ciepła w sezonie ogrzewczym na podgrzanie powietrza wentylacyjnego |
11 400 kWh/a |
|||
4. Zyski ciepła w sezonie ogrzewczym od promieniowania słonecznego Qs, kWh/a |
||||
Orientacja |
Pole pow. okien Aoi m2 |
Współczynnik TRi |
Suma promieniowania całkowitego, Si KWh/(m2a) |
0,6⋅Aoi⋅Si kWh/a |
S |
10,77 |
0,6 |
350 |
2262 |
W |
1,8 |
0,6 |
220 |
238 |
N |
6,015 |
0,6 |
145 |
524 |
E |
6,30 |
0,6 |
235 |
889 |
Razem zyski ciepła od promieniowania słonecznego Σ 0,6⋅Aoi⋅Si, kWh/a |
3913 |
|||
5. Wewnętrzne zyski ciepła w sezonie ogrzewczym Qi, kWh/a |
||||
Liczba osób N |
80 N |
Liczba mieszkań Lm |
275 Lm |
5,3⋅(80N+275Lm) kWh/a |
5 |
400 |
1 |
275 |
3578 |
6. Sezonowe zapotrzebowanie na ciepło do ogrzewania Qh, kWh/a |
||||
Qh = Qt+Qv-0,9⋅(Qs+Qi) = 21939 - 0,9⋅(3913+3578) = |
15198 |
|||
7.Sprawdzenie wymagań |
||||
7.1. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku, kWh/(m3⋅a) |
||||
E = Qh/V = 15198/593,40 = 25,63 |
||||
7.2. Wymagania |
||||
Współczynnik kształtu A/V |
Graniczny wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania E0 |
|||
|
KWh/(m3⋅rok) |
|||
0,2 < A/V < 0,9 |
E0 = 26,6 +12⋅A/V = 33,62 |
|||
Wskaźnik E = |
25,63 < 33,62 |
= E0 |
WYZNACZENIE WARTOŚCI WSKAŹNIKA SEZONOWEGO ZAPOTRZEBOWANIA NA CIEPŁO DO OGRZEWANIA BUDYNKU
Sezonowe zapotrzebowanie na ciepło do ogrzewania |
1. Dane geometryczne budynku |
Kubatura ogrzewana V = 593,40 m3 Pole powierzchni przegród zewnętrznych A = 347,247 m2 Współczynnik kształtu A/V = 0,585 m2 |
2. Straty ciepła przez przenikanie w sezonie ogrzewczym Qt = Qz+Qo+Qd+Qpg+Qsg |
||||
Rodzaj przegrody |
Ai m2 |
Ui W/(m2⋅K) |
Mnożnik stały |
Ai⋅Ui⋅mnożnik KWh/a |
Ściany zewnętrzne |
347,25 |
0,292 |
100 |
10140 |
Okna |
23,97 |
1,1 |
100 |
2637 |
Dach |
192,56 |
0,236 |
100 |
4545 |
Podłoga na gruncie w Pomieszczeniach ogrzewanych w piwnicy - strefa 1 |
42,6 |
0,409 |
100 |
1743 |
Podłoga na gruncie w Pomieszczeniach ogrzewanych w piwnicy - strefa 2 |
104,45 |
0,393 |
70 |
2974 |
Razem straty ciepła przez przenikanie w sezonie grzewczym Qt, kWh/a |
21939 |
|||
3. Stary ciepła w sezonie ogrzewczym na podgrzanie powietrza wentylacyjnego Qv, kWh/a |
||||
Strumień powietrza wentylacyjnego |
300 m3/h |
|||
Straty ciepła w sezonie ogrzewczym na podgrzanie powietrza wentylacyjnego |
11 400 kWh/a |
|||
4. Zyski ciepła w sezonie ogrzewczym od promieniowania słonecznego Qs, kWh/a |
||||
Orientacja |
Pole pow. okien Aoi m2 |
Współczynnik TRi |
Suma promieniowania całkowitego, Si KWh/(m2a) |
0,6⋅Aoi⋅Si kWh/a |
S |
10,77 |
0,6 |
350 |
2262 |
W |
1,8 |
0,6 |
220 |
238 |
N |
6,015 |
0,6 |
145 |
524 |
E |
6,30 |
0,6 |
235 |
889 |
Razem zyski ciepła od promieniowania słonecznego Σ 0,6⋅Aoi⋅Si, kWh/a |
3913 |
|||
5. Wewnętrzne zyski ciepła w sezonie ogrzewczym Qi, kWh/a |
||||
Liczba osób N |
80 N |
Liczba mieszkań Lm |
275 Lm |
5,3⋅(80N+275Lm) kWh/a |
5 |
400 |
1 |
275 |
3578 |
6. Sezonowe zapotrzebowanie na ciepło do ogrzewania Qh, kWh/a |
||||
Qh = Qt+Qv-0,9⋅(Qs+Qi) = 21939 - 0,9⋅(3913+3578) = |
15198 |
|||
7.Sprawdzenie wymagań |
||||
7.1. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku, kWh/(m3⋅a) |
||||
E = Qh/V = 15198/593,40 = 25,63 |
||||
7.2. Wymagania |
||||
Współczynnik kształtu A/V |
Graniczny wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania E0 |
|||
|
KWh/(m3⋅rok) |
|||
0,2 < A/V < 0,9 |
E0 = 26,6 +12⋅A/V = 33,62 |
|||
Wskaźnik E = |
25,63 < 33,62 |
= E0 |
