KOLOKWIUM PKM-III Energetyka, 2.06.2005
Teoria:
Naszkicować rozkład ciśnienia w filmie smarnym łożyska hydrodynamicznego podczas jego pracy.
Zadanie:

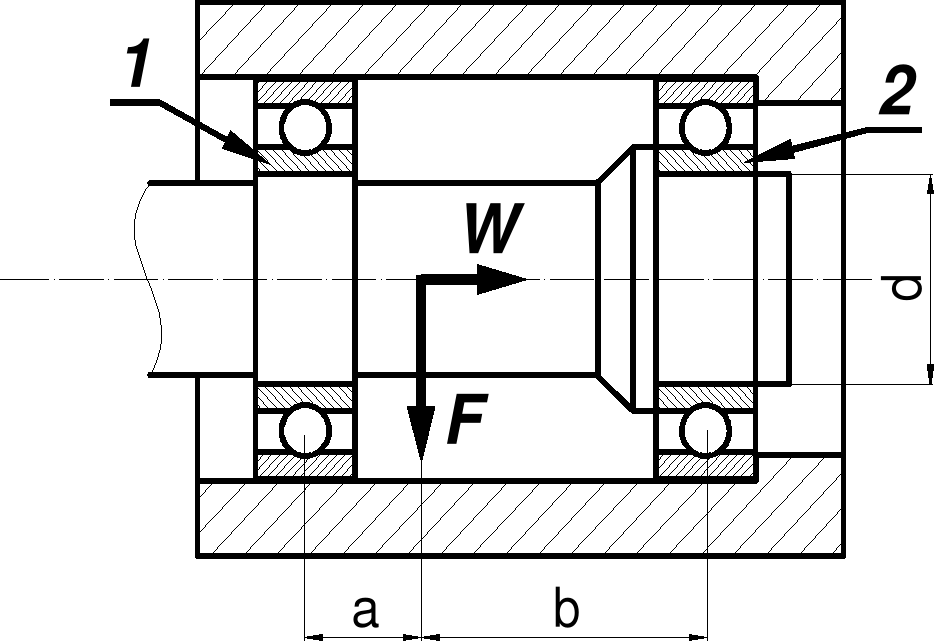

Wał obciążony stałą siłą wzdłużną W = 1330 N oraz poprzeczną F = 9000 N, podparty dwoma jednakowymi łożyskami kulkowymi typu 6307 o nośności statycznej C0 = 19 000 N i dynamicznej C = 33 200 N, obraca się ze stałą prędkością obrotową n = 2000 obr/min. Obliczyć:
siły reakcji działające na łożysko 1 (wzdłużna W1 i poprzeczna F1) oraz łożysko 2 (wzdłużna W2 i poprzeczna F2) jeżeli wymiary definiujące położenie punktu przyłożenia sił zewnętrznych W
i F wynoszą odpowiednio: a = 120 mm, b = 240 mm;równoważne obciążenie P1 łożyska 1 oraz P2 łożyska 2;
trwałość godzinową L10h łożyska 2;
prawdopodobieństwo P bezawaryjnej pracy łożyska 2 w czasie Ls = 2500 h.
UWAGA: zwrócić uwagę na warunki pracy łożysk!
KOLOKWIUM PKM-III Energetyka, 2.06.2005
Teoria:
Naszkicować rozkład ciśnienia w filmie smarnym łożyska hydrodynamicznego podczas jego pracy.
Zadanie:
Wał obciążony stałą siłą wzdłużną W = 1330 N oraz poprzeczną F = 9000 N, podparty dwoma jednakowymi łożyskami kulkowymi typu 6307 o nośności statycznej C0 = 19 000 N i dynamicznej C = 33 200 N, obraca się ze stałą prędkością obrotową n = 2000 obr/min. Obliczyć:
siły reakcji działające na łożysko 1 (wzdłużna W1 i poprzeczna F1) oraz łożysko 2 (wzdłużna W2 i poprzeczna F2) jeżeli wymiary definiujące położenie punktu przyłożenia sił zewnętrznych W
i F wynoszą odpowiednio: a = 120 mm, b = 240 mm;równoważne obciążenie P1 łożyska 1 oraz P2 łożyska 2;
trwałość godzinową L10h łożyska 2;
prawdopodobieństwo P bezawaryjnej pracy łożyska 2 w czasie Ls = 2500 h.
UWAGA: zwrócić uwagę na warunki pracy łożysk!
