Ćw.2 - Obwody prądu stałego, sem2


POLITECHNIKA LUBELSKA w LUBLINIE

LABORATORIUM PODSTAW ELEKTROTECHNIKI

Ćwicz. nr 2

TEMAT: OBWODY PRĄDU STAŁEGO

DATA:

1998.03.06

WYKONAŁ:

CZURYŁOWSKI KRZYSZTOF

GAJDA WOJCIECH

KĘDZIERSKI MARCIN

EDI. 2.1

GRUPA 3

OCENA:

1. Badanie źródeł napięcia.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Rys1. Układ do wyznaczania charakterystyki zewnętrznej źródła.

a) Pomiary i wyniki obliczeń

Pomiary

Obliczenia

Lp.

U

I

R

Rw

E

P2

P1

η=P2/P1

V

A

Ω

Ω

V

W

W

-

1

1.3

0

-

3.9

1.30

0.000

0.000

0.00

2

1.2

0.025

48.00

0.030

0.033

0.92

3

1.1

0.04

27.50

0.044

0.052

0.85

4

0.8

0.11

7.27

0.088

0.143

0.62

5

0.5

0.2

2.50

0.100

0.260

0.38

6

0.36

0.23

1.57

0.083

0.299

0.28

7

0

0.31

0

0.000

0.403

0.00

b) Przykłady obliczeń

0x08 graphic

c) Charakterystyki

0x08 graphic
0x01 graphic

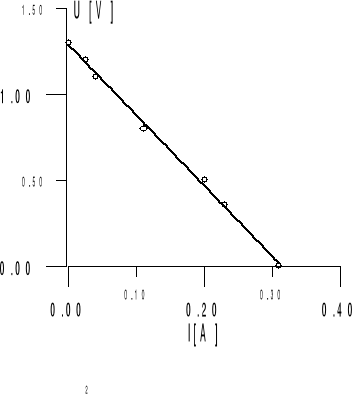

Charakterystyka U=f(I)

0x08 graphic
0x01 graphic

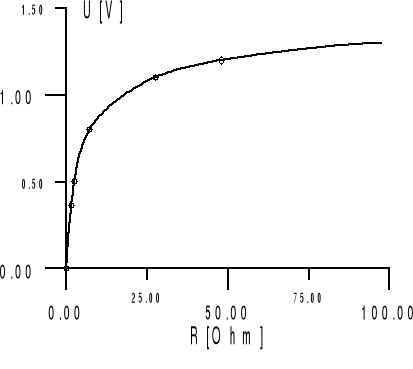

Charakterystyka U=f(R) Charakterystyka I=f(R)

0x01 graphic

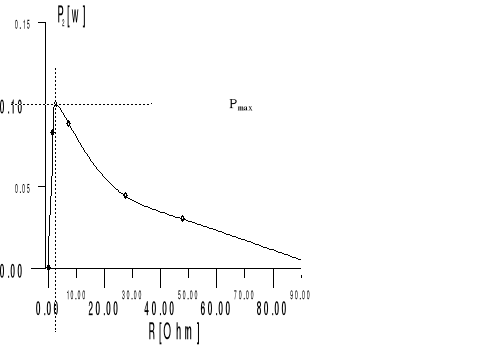

Charakterystyka P2=f(R)

0x01 graphic

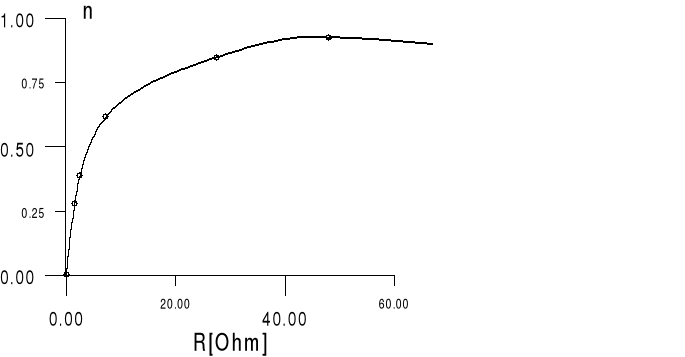

Charakterystyka η=f(R)

2. Sprawdzanie II prawa Kirchhoffa.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Rys 2. Schemat połączeń do sprawdzania praw Kirchhoffa.

  1. Pomiary i wyniki obliczeń.

Obwód

Napięcia na elementach

Suma

ACBDA

AC

CB

BD

DA

-

0

-1.1

-0.07

1.1

0.07

-

ACBGHGA

AC

CB

BH

HG

GA

0.02

-1.1

-0.07

-0.7

1.97

-0.1

ACC`DA

AC

CC`

C`D

DA

-

0.02

-1.1

-0.25

1.3

0.07

-

  1. Rozpływ prądów w obwodzie.

IAC

ICB

IBD

IDA

IAB

IC`D

mA

mA

mA

mA

mA

MA

27,5

0

24

0

25

25

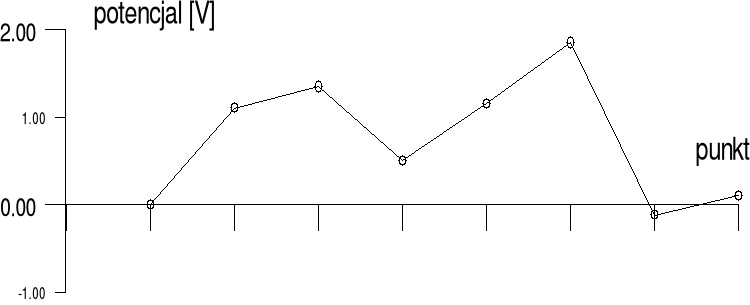

c) Wykres potencjałów dla obwodu ACC`DBHGA

0x08 graphic
0x01 graphic

Dobór przyrządów:

1. .Woltomierz Ep.43.3/1400 Zakres pomiarowy - 3V

2. Miliamperomierz WS inż - Ep.43.3/1466 Zakres pomiarowy - 0,075A

3. Amperomierz Ep.43.3/604 Zakres pomiarowy - 0,75A

4. Amperomierz Ep.43.3/607 Zakres pomiarowy - 0,75A

5. Rezystor Ep.43.3/1555

6. Rezystor Ep.43.3/684

Wnioski

0x08 graphic

………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………

2

V

Rw

-

+

A

R

A

C

A

A

A

E2=2.0V

E1=1,3V

B

C`

D

G H hh

0x01 graphic

R1=40Ω

R2=40Ω

R5=10Ω

R3=25Ω

R4=46Ω

R6=26Ω

A C C` D B H H A

0x01 graphic
