Projekt zestawienia obciążeń MN, Studia-budownictwo, 2 ROK, 3 semestr, grunty, grunty, Gawel

0x01 graphic

POLITECHNIKA RZESZOWSKA

WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA

ZAKŁAD GEOTECHNIKI I HYDROTECHNIKI

MECHANIKA GRUNTÓW I FUNDAMENTOWANIE

ZESTAWIENIE OBCIĄŻEŃ DLA BUDYNKU WIELOKONDYGNACYJNEGO

ZESTAWIENIE OBCIĄŻEŃ SZKIELETU KONSTRUKCJI

WYKONAŁ: KONSULTOWAŁ:

Marcin NOWOSIAD mgr inż. Piotr GĄSKA

2001/2002 RZESZÓW

ZESTAWIENIE OBCIĄŻEŃ DLA BUDYNKU WIELOKONDYGNACYJNEGO

Założenia ogólne:

obiekt: budynek wysoki o konstrukcji żelbetowej o wysokości 30,1 m , liczba kondygnacji - 10,
lokalizacja: Przeworsk ,
strefa przemarzania: h_z = 1,0 m ,
strefa obciążenia śniegiem: strefa II - Q_k = 0,9 kN/m² ,
strefa obciążenia wiatrem: strefa I - q_k = 250 Pa ,
wysokość kondygnacji w świetle - 2,7 m ,
przeznaczenie obiektu: dom studencki .

Podstawy obliczeniowe :

PN - 81/B - 03020 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie.
PN - 82/B - 02000 Obciążenia budowli. Zasady ustalania wartości.
PN - 82/B - 02001 Obciążenia budowli. Obciążenia stałe.
PN - 82/B - 02003 Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe.
PN - 80/B - 02010 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem.
PN - 77/B - 02011 Obciążenia w obliczeniach statycznych. Obciążenie wiatrem.

Geometria obiektu (schemat statyczny).

ELEMENT	WYMIAR [m]	MATERIAŁY	OBLICZENIA	A [m²]	V [m³]

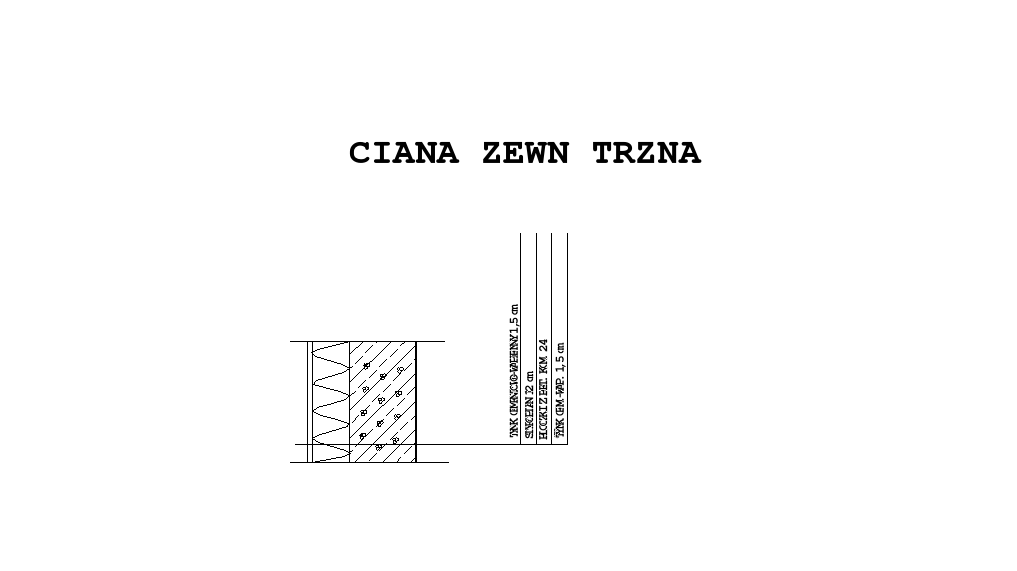

ŚCIANA ZEWNĘTRZNA OSŁONOWA	0,015	TYNK CEM.-WAP.	POWIERZCHNIA ŚCIAN ZEWNĘTRZNYCH: [(2x10,44)+(2x22,44)]x2,965=194,978m² POWIERZCHNIA OTWORÓW OKIENNYCH: 11x1,5x1,5+2x0,6x1,5+4x0,45x2,965=31,887m² CAŁKOWITA POWIERZCHNIA TYNKU: 194,978-31,887=163,091m²	163,091	2,446
		0,12	STYROPIAN	POWIERZCHNIA STYROPIANU: [2x(10,44-0,24)+2x22,44]x2,965=193,555m² POWIERZCHNIA OTWORÓW OKIENNYCH: 31,887m² CAŁKOWITA POWIERZCHNIA STYROPIANU: 193,555-31,887=161,668m²	161,668	19,400
		0,24	BLOCZKI Z BETONU KOM.	POWIERZCHNIA ŚCIAN ZEWNĘTRZNYCH: [2x(22,20-5x0,6)+2x(10,20-3x0,6)]x2,255-[8x4,8+4x3,45+2X1,5]x0,6= =91,356m² POWIERZCHNIA OTWORÓW OKIENNYCH: 11x1,5x1,5+2x0,6x1,5+4x0,45x2,965=31,887m² POWIERZCHNIA CAŁKOWITA BLOCZKÓW: 130,548-31,887=98,661m²	91,356	21,925
		0,015	TYNK CEM.-WAP.	POWIERZCHNIA ZAJMOWANA PRZEZ PRZYŁĄCZENIE ŚCIAN DZIAŁOWYCH DO ŚCIANY ZEWNĘTRZNEJ: [4x3,63+4x2,34+2,82+1,86+1,05+3,63+2x3,66+2x1,02+2,88+1,68+1,80+ +2,88]x2,965=153,706m² POWIERZCHNIA OTWORÓW OKIENNYCH: 11x1,5x1,5+2x0,6x1,5+4x0,45x2,965=31,887m² POWIERZCHNIA CAŁKOWITA TYNKU: 153,706-31,887=121,819m²	121,819	1,827
	ŚCIANA DZIAŁOWA	0,015	TYNK CEM.-WAP.	POWIERZCHNIA CAŁKOWITA TYNKU PO OBU STRONACH BLOCZKA: 4x21,72x2,70-[(10x0,9+1,02+1,00)x2,00+4,51x2,70]x2+2,70x(3,99x11+ +2,50x4+ 1,49x2+4,50x2+1,50x7+2,14x4+2,68+1,37+2,52+2,76x2+1,68+ +1,80+1,11+2,99+2,88+3,63x4+0,45x6)-(7x0,9+1,6)x2,00x2= =471,232m²	471,232	7,068
		0,12	BLOCZKI Z BETONU KOM.	235,616m²	235,616	28,274

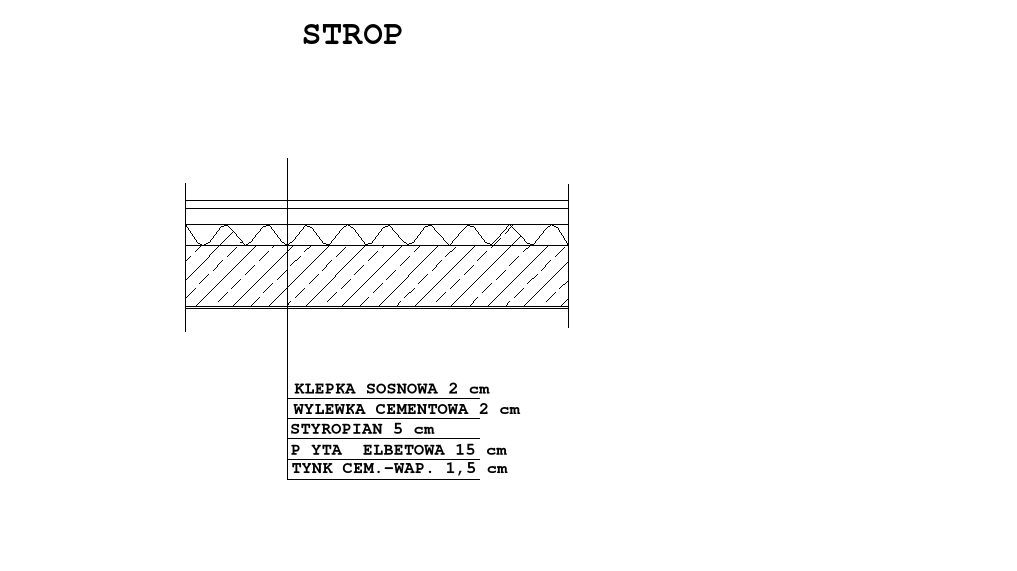

	STROP	0,02	DESZCZÓŁKI PODŁOGOWE	SUMA POWIERZCHNI POMIESZCZEŃ: 184,61m²	184,610	3,692
		0,02	WARSTWA WYR. (CEM.)	-\|\|-	184,610	3,692
		0,04	WYLEWKA CEM.	-\|\|-	184,610	7,384
		0,05	STYROPIAN	-\|\|-	184,610	9,231
		0,15	PŁYTA ŻELBETOWA	POWIERZCHNIA PŁYTY ŻELBETOWEJ Z ODJĘTĄ POWIERZCHNIĄ PRZEZNACZONĄ NA KLATKĘ SCHODOWĄ I WINDĘ: 22,20X10,20-4,8X3,12=211,464 m²	211,464	31,720
		0,015	TYNK CEM.-WAP.	184,61 m²	184,610	2,769

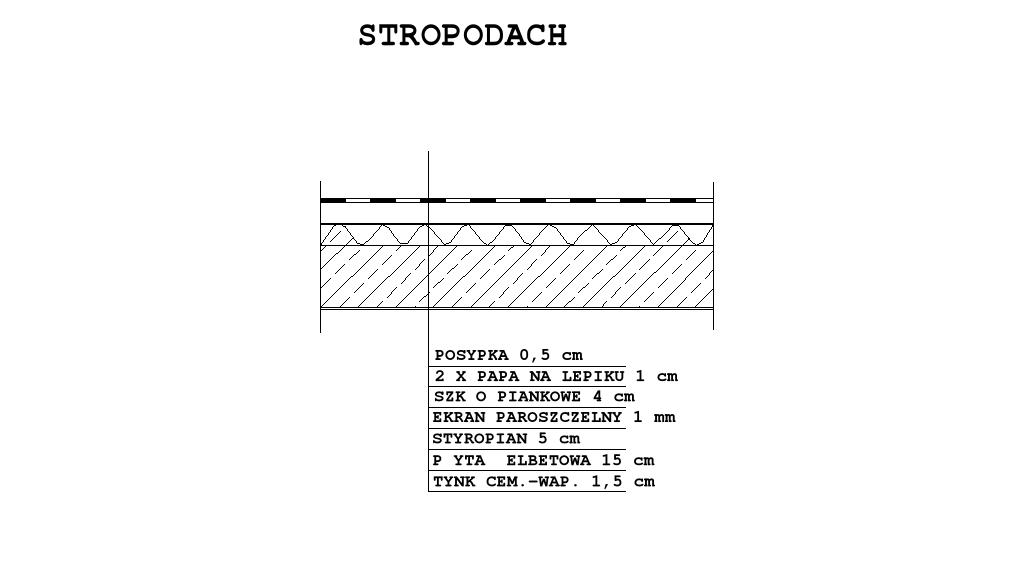

	STROPODACH	0,005	POSYPKA	POWIERZCHNIA POSYPKI (stropodach wysunięty po 0,5m): (22,44+1,00)x(10,44+1,00)=268,154m²	268,154	1,341
		0,01	2X PAPA NA LEPIKU	-\|\|-	268,154	2,682
		0,04	SZKŁO PIANKOWE	-\|\|-	268,154	10,726
		0,001	EKRAN PAROSZCZ.	-\|\|-	268,154	0,268
		0,05	STYROPIAN	-\|\|-	268,154	13,408
		0,15	PŁYTA ŻELBETOWA	-\|\|-	268,154	40,223
		0,015	TYNK CEM.-WAP.	POWIERZCHNIA POSZCZEGÓLNYCH POMIESZCZEŃ: 184,61m²	184,610	2,769

4. Obliczenia

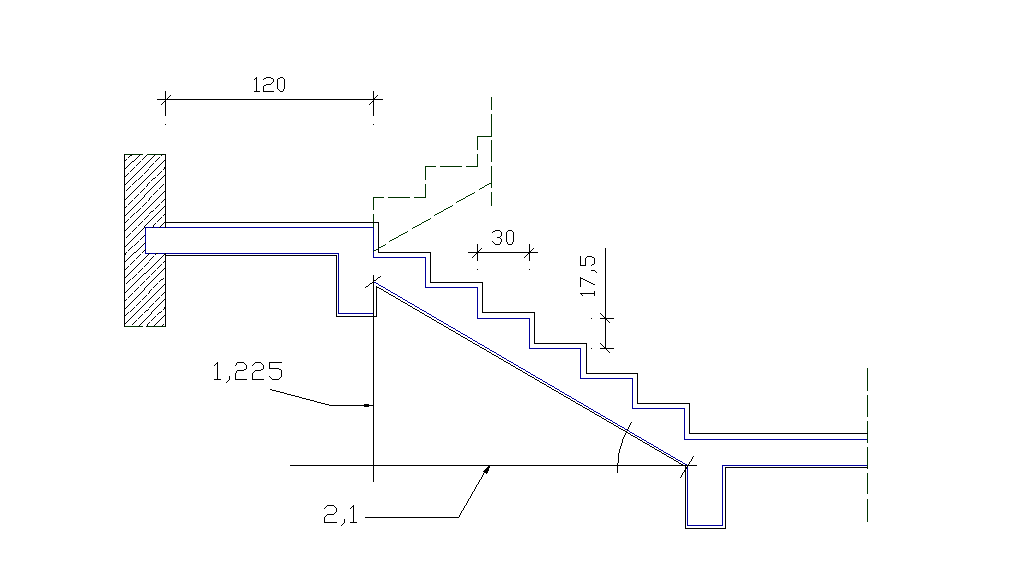

SCHODY	PŁYTA SPOCZNIKOWA	0,03	LASTYKO	POWIERZCHNIA PŁYTY SPOCZNIKOWEJ: 1,20x2,10=2,52m²	2,52	0,076
				0,15	PŁYTA ŻELBETOWA	-\|\|-	2,52	0,378
				0,015	TYNK CEM.-WAP.	-\|\|-	2,52	0,038
			PŁYTA BIEGOWA	0,03	LASTYKO	POWIERZCHNIA STOPNI: 15x[(0,175x1,20)+(0,30x1,20)]=3,51m²	3,51	0,105
				0,175 X 0,30	EL. ŻELBETOWE	OBJĘTOŚĆ PŁYTY BIEGOWEJ I STOPNI:	-	1,216
				0,015	TYNK CEM.-WAP.	POWIERZCHNIA TYNKU PŁYT BIEGOWEJ: 2x(2,58x1,20)=6,192m²	6,192	0,093
SŁUPY		0,015	TYNK CEM.-WAP.	TYNK NA SŁUPACH: [(20X0,36)+(6X0,6)+(14X0,18)+(4X0,06)+(7X0,30)]x2,70=42,282m²	42,282	0,634
				0,60x0,60	EL. ŻELBETOWY	10x(0,60x0,60)X2,315=8,334m³	-	8,334
				0,30x0,30	EL. ŻELBETOWY	10x(0,30x0,30)X2,315=2,084m³	-	2,084
		RYGLE		0,60x0,45	EL. ŻELBETOWY	2X22,20X0,60,45=11,988m³	-	11,988
				0,30x0,45	EL. ŻELBETOWY	(2X22,20+4X3,45+2X1,50)X0,3X0,45=m³	-	8,262
				0,015	TYNK CEM.-WAP.	TYNK NA WEWNĘTRZNYCH RYGLACH: 2X0,45X21,60=19,440	19,440	0,292

0x01 graphic

0x01 graphic
SCHODY

0x01 graphic

Zestawienie obciążeń

Obciążenia stałe

Zestawienie obciążeń zostało wykonane na podstawie przeprowadzonych wcześniej obliczeń.

Odpowiednie wartości charakterystyczne ciężaru objętościowego materiałów i współczynników obciążenia zostały odczytane z Polskich Norm PN-82/B-02001 „Obciążenia stałe”.

5.1.1 Ściana osłonowa zewnętrzna

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,015	TYNK CEM.-WAP.	2,446	19,00	46,474	1,3	60,416
0,12	STYROPIAN	19,400	0,45	8,730	1,2	10,476
0,24	BLOCZKI Z BETONU KOMÓRKOWEGO	21,925	6,00	131,550	1,2	157,860
0,015	TYNK CEM.-WAP.	1,827	19,00	34,713	1,3	45,127
				221,467		273,879

Ściana działowa

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,015	TYNK CEM.-WAP.	7,068	19,00	134,292	1,3	174,580
0,24	BLOCZKI Z BETONU KOMÓRKOWEGO	28,274	6,00	169,644	1,2	203,572
				303,936		378,152

Strop

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,02	DESZCZÓŁKI PODŁOGOWE	3,692	0,210	0,775	1,2	0,930
0,02	WARSTWA WYRÓWNUJĄCA[CEM.]	3,692	21,00	77,532	1,3	100,792
0,04	WYLEWKA CEM.	7,384	21,00	155,064	1,3	201,583
0,05	STYROPIAN	9,231	0,45	4,154	1,2	4,985
0,15	PŁYTA ŻELBETOWA	31,720	25,00	793,000	1,1	872,3
0,015	TYNK CEM.-WAP.	2,769	19,00	52,611	1,3	68,394
				1083,136		1248,954

Stropodach

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,005	POSYPKA	1,341	13,00	17,433	1,3	22,663
0,01	2X PAPA NA LEPIKU	2,682	11,00	29,502	1,2	35,402
0,04	SZKŁO PIANKOWE	10,726	4,00	42,904	1,2	51,485
0,001	EKRAN PAROSZCZELNY	0,268	11,00	2,948	1,2	3,538
0,05	STYROPIAN	13,408	0,45	6,034	1,2	7,240
0,15	PŁYTA ŻELBETOWA	40,223	25,00	1005,575	1,1	1106,133
0,015	TYNK CEM.-WAP.	2,769	19,00	52,611	1,3	68,394
				1157,007		1294,855

Schody

RODZAJ ELEMENTU			OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
PŁYTA SPOCZNIKOWA	0,03	LASTYKO	0,076	22,00	1,672	1,3	2,173
		0,15	PŁYTA ŻELBETOWA	0,378	25,00	9,450	1,1	10,395
		0,015	TYNK CEM.-WAP.	0,038	19,00	0,722	1,3	0,938
	PŁYTA BIEGOWA	0,03	LASTYKO	0,105	22,00	2,310	1,3	3,003
		0,175x0,30	EL.ŻELBETOWE	1,216	25,00	30,400	1,1	33,44
		0,015	TYNK CEM.-WAP.	0,093	19,00	1,767	1,3	2,297
					44,554		52,246

5.1.6 Słupy

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,60x0,60	EL. ŻELBETOWE	8,334	25,00	208,350	1,2	250,020
0,30x0,30	EL. ŻELBETOWE	2,084	25,00	52,100	1,2	62,520
0,015	TYNK CEM.-WAP.	0,634	19,00	12,046	1,3	15,660
				272,496		328,200

5.1.7 Rygle

WYMIARY [m]	RODZAJ ELEMENTU	OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
0,60x0,45	ELEMENTY ŻELBETOWE	11,988	25,00	299,700	1,1	329,670
0,30x0,45	ELEMENTY ŻELBETOWE	8,262	25,00	206,550	1,1	227,205
0,015	TYNK CEM.-WAP.	0,292	19,00	5,548	1,3	7,212
				511,798		564,087

Obciążenia technologiczne

Obciążenia technologiczne wyliczone na podstawie ustalonych wcześniej powierzchni użytkowych.

Przyjęte wartości charakterystyczne obciążeń technologicznych odczytano z normy:

PN-82/B-02003 „Podstawowe obciążenia technologiczne i montażowe”

RODZAJ POWIERZCHNI	POWIERZCHNIA A [m²]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
MIESZKALNA	138,66	1,50	207,990	1,4	291,186
KOMUNIKACJI	45,95	2,00	91,900	1,4	128,660
SCHODÓW	6,91	3,00	20,730	1,3	26,949
			320,620		446,795

Obciążenie wiatrem

Projektowany budynek znajduje się na wysokości 211.0 m n.p.m. w pierwszej strefie obciążenia wiatrem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy PN-77/B-02011 „Obciążenia wiatrem”

Obciążenie śniegiem

Projektowany budynek znajduje się w drugiej strefie obciążenia śniegiem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy:

PN-80/B-02010 „Obciążenia w obliczeniach statycznych, obciążenia śniegiem”

Podsumowanie

W wyniku przeprowadzonych obliczeń, obciążenia z projektowanego budynku wynoszą:

OBCIĄŻENIE		CHARAKTERYSTYCZNE [kN]	OBLICZENIOWE [kN]
PIONOWE	ŚCIANY ZEWNĘTRZNE OSŁONOWE	221,467x10=2214,67	272,879 x10=2728,79
		ŚCIANY DZIAŁOWE	303,936 x10=3039,36	378,152 x10=3781,52
		STROP	1083,136 x10=10831,36	1248,954 x10=12489,54
		STROPODACH	1157,007	1294,855
		SCHODY	44,554 x9=400,986	52,246 x9=470,21
		SŁUPY	272,496 x10=2724,96	328,200 x10=3282,00
		RYGLE	511,798 x10=5117,98	564,087 x10=5640,87
		OBCIĄŻENIE TECHNOLOGICZNE	320,620 x10=3206,20	446,795 x10=4467,95
		OBCIĄŻENIE ŚNIEGIEM	193,071	270,299
∑		28885,594	34426,034
POZIOME	OBCIĄŻENIE WIATREM	318,296	413,785

OBCIĄŻENIE Z 10 KONDYGNACJI	PIONOWE	28885,594 [kN]	34426,034 [kN]
OBCIĄŻENIE Z 10 KONDYGNACJI		POZIOME	318,296 [kN]	413,785 [kN]

ZESTAWIENIE OBCIĄŻEŃ SZKIELETU KONSTRUKCYJNEGO

Geometria obiektu (schemat statyczny).

Obliczenia.

ELEMENT		WYMIAR [m]			MATERIAŁY	OBLICZENIA	A [m²]	V [m³]

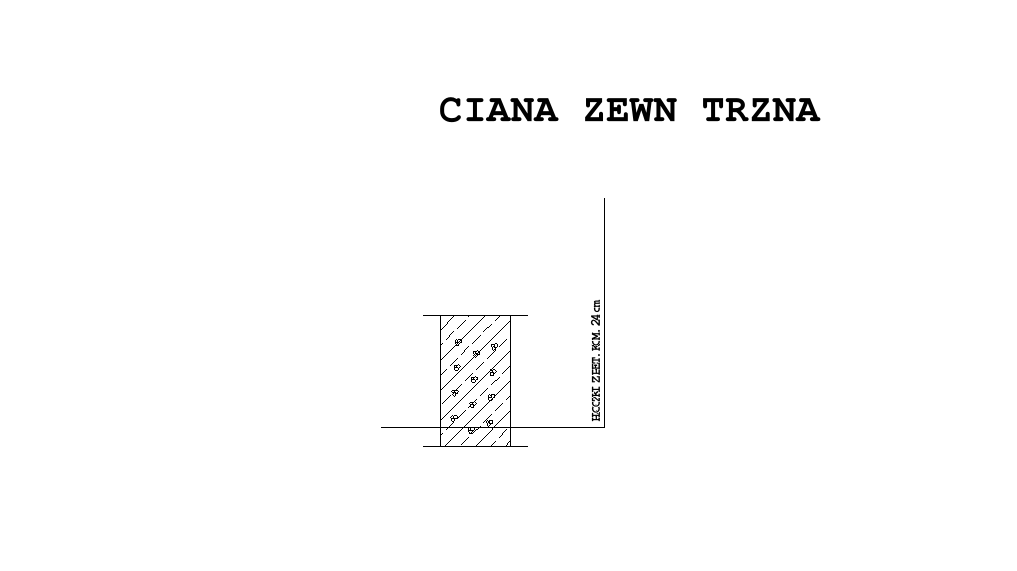

ŚCIANA ZEWNĘTRZNA		0,24			BLOCZKI Z BETONU KOM.	POWIERZCHNIA ŚCIAN ZEWNĘTRZNYCH: [2x22,20+2x10,20]x2,765-11x1,50x1,50-6x0,60x1,50= =149,022m²	149,022	35,765
ŚCIANA WEWNĘTRZNA KONSTUKCYJNA		0,24			BLOCZKI Z BETONU KOM.	POWIERZCHNIA ŚCIAN KONSTRUKCYJNYCH: 2X21,72X2,765-15X0,90X2,00-1,56X2,765+3X3,87X2,765=120,900m²	120,900	29,016

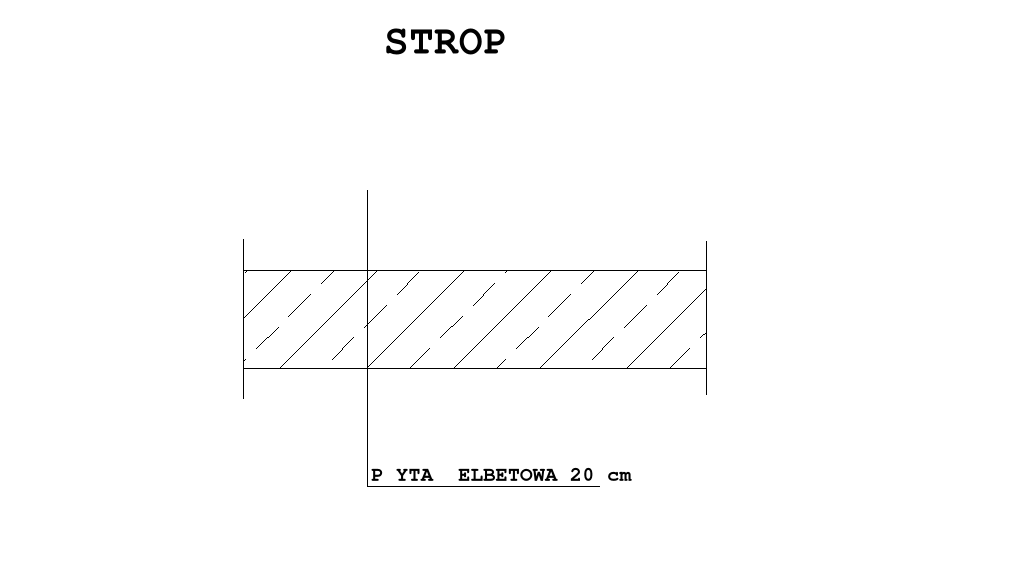

STROP		0,20			PŁYTA ŻELBETOWA	POWIERZCHNIA PŁYTY ŻELBETOWEJ Z ODJĘTĄ POWIERZCHNIĄ PRZEZNACZONĄ NA KLATKĘ SCHODOWĄ I WINDĘ: =22,20X10,2-3,87X4,20=210,186 m²	210,186	42,037
STROPODACH		0,20			PŁYTA ŻELBETOWA	POWIERZCHNIA PŁYTY (stropodach wysunięty po 0,5m): (22,20+1,00)x(10,2+1,00)=259,840m²	259,840	51,968
SCHODY	PŁYTA SPOCZNIKOWA		0,15	PŁYTA ŻELBETOWA		POWIERZCHNIA PŁYTY SPOCZNIKOWEJ: 1,20x2,10=2,52m²	2,52		0,378
		PŁYTA BIEGOWA		0,175 X 0,30	EL. ŻELBETOWE		OBJĘTOŚĆ PŁYTY BIEGOWEJ I STOPNI:	-		1,216

0x01 graphic

SCHODY

0x01 graphic

Zestawienie obciążeń

Obciążenia stałe

Zestawienie obciążeń zostało wykonane na podstawie przeprowadzonych wcześniej obliczeń.

Odpowiednie wartości charakterystyczne ciężaru objętościowego materiałów i współczynników obciążenia zostały odczytane z Polskich Norm PN-82/B-02001 „Obciążenia stałe”.

Ściana zewnętrzna

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,24

BLOCZKI Z BETONU KOMÓRKOWEGO

35,765

6,00

214,590

1,2

257,508

Ściana wewnętrzna konstrukcyjna

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,24

BLOCZKI Z BETONU KOMÓRKOWEGO

29,016

6,00

174,096

1,2

208,915

Strop

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,15

PŁYTA ŻELBETOWA

42,037

25,00

1050,930

1,1

1156,023

Stropodach

WYMIARY

[m]

RODZAJ ELEMENTU

OBJĘTOŚĆ

V [m³]

GĘSTOŚĆ

OBJĘTOŚĆIOWA

[kN/m²]

OBCIĄŻENIE

CHAR.

Q_K[kN]

WSP.

OBCIĄŻENIA

OBCIĄŻENIE

OBLICZOWE

Q₀[kN]

0,15

PŁYTA ŻELBETOWA

51,968

25,00

1299,200

1,1

1429,120

Schody

RODZAJ ELEMENTU			OBJĘTOŚĆ V [m³]	GĘSTOŚĆ OBJĘTOŚĆIOWA [kN/m²]	OBCIĄŻENIE CHAR. Q_K[kN]	WSP. OBCIĄŻENIA	OBCIĄŻENIE OBLICZOWE Q₀[kN]
PŁYTA SPOCZNIKOWA	0,15	PŁYTA ŻELBETOWA	0,378	25,00	9,450	1,1	10,395
PŁYTA BIEGOWA	0,175x0,30	EL.ŻELBETOWE	1,216	25,00	30,400	1,1	33,44
39,850		43,835

Obciążenie wiatrem

Projektowany budynek znajduje się na wysokości 211.0 m n.p.m. w pierwszej strefie obciążenia wiatrem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy PN-77/B-02011 „Obciążenia wiatrem”

Obciążenie śniegiem

Projektowany budynek znajduje się w drugiej strefie obciążenia śniegiem.

Odpowiednie wartości współczynników charakterystycznych zostały odczytane z normy:

PN-80/B-02010 „Obciążenia w obliczeniach statycznych, obciążenia śniegiem”

Podsumowanie

W wyniku przeprowadzonych obliczeń, obciążenia z projektowanego budynku wynoszą:

OBCIĄŻENIE		CHARAKTERYSTYCZNE [kN]	OBLICZENIOWE [kN]
PIONOWE	ŚCIANY ZEWNĘTRZNE	214,590x10=2145,90	257,508 x10=2575,08
		ŚCIANY WEWNĘTRZNA KONSTR.	174,096 x10=1740,96	208,915x10=2089,15
		STROP	1050,930 x10=10509,30	1156,023 x10=11560,23
		STROPODACH	1299,200	1429,120
		SCHODY	39,850 x9=358,65	43,835 x9=394,515
		OBCIĄŻENIE ŚNIEGIEM	187,085	261,919
∑		16241,095	18310,014
POZIOME	OBCIĄŻENIE WIATREM	314,039	408,250

OBCIĄŻENIE Z 10 KONDYGNACJI	PIONOWE	16241,095 [kN]	18310,014 [kN]
OBCIĄŻENIE Z 10 KONDYGNACJI		POZIOME	314,039 [kN]	408,250 [kN]
