PÓŁPRZEWODNIKI

ρmet << ρpp << ρizol

Przewodniki Półprzewodniki Dielektryki

0x08 graphic

10-8 ......10-7 10-5...............10+1 10+14 ........ 10+18 Ω m

Cu Ge Si Mika Bursztyn

Zjawiska decydujące o zróżnicowaniu rezystywności:

1. W przewodnikach elektrony walencyjne mogą swobodnie poruszać się pomiędzy węzłami sieci krystalicznej ρmet 0x01 graphic

2. W p.p. oraz izolatorach elektrony walencyjne są związane z atomami

3. Energia aktywacji atomu izolatora >> atomu p.p.

4. Kryterium energetyczne 2 eV

5. Silna zależność ρpp i ρizol od zanieczyszczeń atomami innych pierwiastków

6. Wpływ temperatury:

ρpp szybko maleje przy wzroście temperatury (-5 do -10%/K)

ρmet rośnie przy wzroście temperatury (+0.3 do +0.6%/K)

7. Mechanizm przewodzenia prądu (przenoszenia ładunku):

metale przewodzą dzięki ruchomym elektronom (nośnikom ładunku ujemnego)

w p.p. przewodzenie odbywa się wskutek przepływu ładunków ujemnych i dodatnich, co potwierdzić można za pomocą doświadczeń opartych o zjawisko Halla.

0x01 graphic

Przez płytkę półprzewodnika umieszczoną w polu magnetycznym o indukcji Bz pomiędzy elektrodami 1 i 2 płynie prąd Ix.

Na nośnki q tworzące prąd Ix działa siła Lorentza:

0x01 graphic

Siła ta przemieszcza nośniki i w rezultacie powstaje nadmiar nośników po stronie elektrody 3 lub 4 a niedobór po stronach przeciwnych (4 lub 3)

Taka nierównoga ładunku wywołuje różnicę potencjałów (napięcie Halla) pomiędzy elektrodami 3 i 4.

Zwrot napięcia Halla daje jednoznaczne potwierdzenie znaku nośników ładunku.

Umieszczając w polu magnetycznym p.p. różnych typów (z przewagą nośników ujemnych lub dodatnich) można zaobserwować przeciwne zwroty napięcia Halla, co potwierdza istnienie w p.p. dwóch rodzajów nośników ładunku.

MODEL PASMOWY PÓŁPRZEWODNIKA

Model atomu krzemu wg Bohra

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
Powłoka M

0x08 graphic
0x08 graphic
(4 elektrony)

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
Powłoka K

0x08 graphic
0x08 graphic
0x08 graphic
Powłoka L (2 elektrony)

0x08 graphic
0x08 graphic
(8 elektronów)

Jądro (+14)

W takim modelu dla zrównoważenia sił przyciągania elektrostatycznego elektronom potrzebna jest odpowiednia energia kinetyczna.

Ponieważ średnice orbit są skwantowane to również energie elektronów na tych orbitach są skwantowane. Uwzględniając ponadto zasadę Pauliego* otrzymujemy model energetyczny dla odosobnionego atomu Si

0x08 graphic
Energia elektronu

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

Zasadę Pauliego można rozszerzyć na zbiór bliskopołożonych atomów. Np. jeżeli dwa atomy łączą w cząsteczkę to każdy poziom energetyczny ulega rozszczepieniu na dwa nieco odległe.

W rezultacie oddziaływania wielu atomów powstają ciągłe pasma energetyczne odpowiadające poszczególnym powłokom.

Np. dla zbioru atomów krzemu otrzymujemy model pasmowy:

0x08 graphic
0x08 graphic
pasmo przewodnictwa

przerwa energetyczna - pasmo zabronione

0x08 graphic
0x08 graphic
M pasmo energ. odpow. powłoce M - walencyjne

przerwa energetyczna

0x08 graphic
L pasmo energ. odpow. powłoce L

0x08 graphic
przerwa energetyczna

0x08 graphic
K pasmo energ. odpow. powłoce K

0x08 graphic

O właściwościach elektrycznych materiału decydują elektrony walencyjne, dlatego wystarczająco dokładny model pasmowy p.p. może zaczynać się od tego pasma:

0x08 graphic
Energia

0x08 graphic

Pasmo przewodnictwa

0x08 graphic

Pasmo zabronione

0x08 graphic

Pasmo podstawowe - walencyjne

GENERACJA I REKOMBINACJA

W temperaturze 0K wszystkie elektrony w atomach p.p. zajmują najniższe z możliwych poziomy energetyczne nie ma swobodnych elektronów w pasmie przewodnictwa p.p. jest dielektrykiem.

Atomy w sieci krystalicznej są rozmieszczone w takich odległościach, że ich powłoki walencyjne zachodzą wzajemnie na siebie. Para elektronów walencyjnych sąsiadujących ze sobą dwu atomów staje się wspólna dla obu tych atomów, atom wewnętrzny uzyskuje trwałą strukturę ośmioelektronową.

0x01 graphic



Do wyrwania elektronu walencyjnego z takiego wiązania (kowalentnego) konieczne jest dostarczenie elektronom dostatecznie dużej energii.

Np. dla krzemu wynosi ona 1.12 eV.

W p.p. czystym chemicznie (samoistnym) po przejściu elektronu z pasma walencyjnego do pasma przewodnictwa powstaje po nim „dziura” w pasmie walencyjnym:

Energia

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
elektron

0x08 graphic
Pasmo przewodnictwa

0x08 graphic
0x08 graphic

Pasmo zabronione

0x08 graphic
0x08 graphic

Pasmo walencyjne

0x08 graphic
dziura po elektronie

Generacja pary: elektron-dziura

Z ostatniego rysunku ⇒

  1. Generacja pary elektron-dziura może nastąpić gdy dostarczona energia > Ec - Ev

  2. W p.p. samoistnym liczba elektronów równa jest liczbie dziur

  3. Istnieją dwa rodzaje nośników ładunku:

Zjawiskiem odwrotnym do generacji jest rekombinacja.

Przyczyną rekombinacji jest utrata energii elektronów np. w wyniku zderzeń z siecią krystaliczną.

Skutkiem rekombinacji jest zanikanie par elektron-dziura i wypromieniowanie pozostałej energii.

Przepływ prądu w p.p. jest wypadkowym efektem generacji i rekombinacji.

W stanie równowagi: szybkość generacji ≡ szybkości rekombinacji.

WPŁYW TEMPERATURY NA WŁAŚCIWOŚCI P.P.

Jeżeli w p.p. samoistnym koncentracja elektronów wynosi ni a koncentracja dziur pi to na podstawie definicji p.p. samoistnego słuszny jest zapis: ni ·pi= ni2.

Czynnik ni2 jest wykorzystywany do opisu zależności koncetracji nośników od temperatury:

ni2=A·T3exp[-(ΔE/k·T)]

gdzie: ΔE= Ec - Ev - szerokość pasma zabronionego

k - stała Boltzmanna (1,38·10-23 J/K)

T - temperatura bezwzględna w K

A - stały współczynnik

Dla T=300K

ASi=7,96·1021 ΔESi=1,12 eV niSi=?

AGe=1,83·1021 ΔEGe=0,67 eV niGe=?

POŁPRZEWODNIKI DOMIESZKOWANE

Domieszkowanie donorowe: wprowadzanie do p.p. samoistnego, niewielkiej, ściśle określonej ilości pierwiastka V grupy np. arsenu Ar, antymonu Sb, bizmutu Bi.

0x08 graphic

0x01 graphic

Model pasmowy półprzewodnika

domieszkowanego donorami

PÓŁPRZEWODNIKI DOMIESZKOWANE

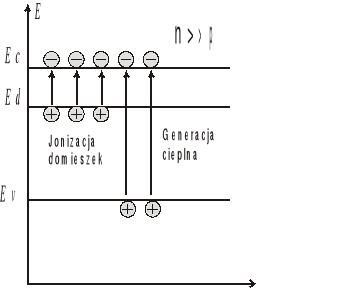

Jonizacja domieszki: przeniesienie wszystkich piątych elektronów pochodzących z atomów donora do pasma przewodnictwa.

0x01 graphic

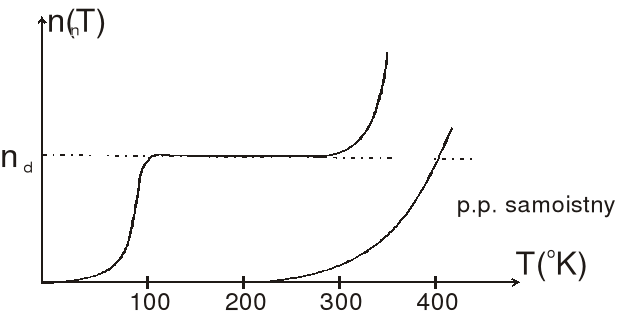

Wpływ temperatury na jonizację atomów domieszek

PÓŁPRZEWODNIKI DOMIESZKOWANE

Domieszkowanie akceptorowe: wprowdzenie do p.p. samoistnego, niewielkiej, ściśle określonej ilości pierwiastka III grupy np. glinu Al, galu Ga, indu In.

0x08 graphic

0x01 graphic

Model pasmowy półprzewodnika

domieszkowanego akceptorami

BEZZŁĄCZOWE ELEMENTY PÓŁPRZEWODNIKOWE



Warystory (VARIable resiSTOR) - są to rezystory wykonane z półprzewodnika, których rezystancja zależy od napięcia doprowadzonego do ich zacisków.

0x01 graphic

Symbol graficzny warystora

Warystory wytwarza się technologią spiekania mieszaniny sproszkowanych materiałów. Przy czym w największych ilościach z węglika krzemu SiC, nowsze zaś typy z tlenku cynku ZnO i bismutu BiO.



0x08 graphic
0x01 graphic

Zastosowania warystorów:

Termistory - są to elementy półprzewodnikowe, bezzłączowe, których rezystancja jest funkcją temperatury.

0x01 graphic
  Symbol graficzny termistora

0x01 graphic
  Symbol graficzny termistora podgrzewanego pośrednio w bańce wypełnionej gazem

 Ze względu na przebieg charakterystyki rezystancyjno-temperaturowej R=f(T) termistory dzieli się na 3 grupy:

a) NTC - Negative Temperature Coefficent, termistory o ujemnym współczynniku temperaturowym;

b) PTC - Positive Temperature Coefficent, termistory o dodatnim współczynniku temperaturowym;

c) CTR - Critical Temperature Resistor, rezystory o temperaturze krytycznej

0x08 graphic
0x01 graphic


Zastosowania termistorów:

a) do pomiarów: temperatury metodą oporową, mocy w zakresie mikrofal, ciśnienia gazów, poziomu cieczy;

b) w układach sygnalizacji, regulacji i stabilizacji temperatury;

c) do kompensacji temperaturowej układów elektronicznych.

Hallotrony są elementami półprzewodnikowymi wykorzystującymi zjawisko Halla. Nazywane również czujnikami lub generatorami Halla.

0x08 graphic
0x01 graphic

Zastosowanie hallotronów:



Gaussotrony - są to elementy półprzewodnikowe o rezystancji zależnej od pola magnetycznego (magnetorezystory).

0x08 graphic
0x01 graphic

W przebiegu zależności rezystancji gaussotronu od indukcji pola magnetycznego można wyróżnić:

Właściwości temperaturowe gaussotronów charakteryzuje dopuszczalna temperatura pracy Tmax i temperaturowy współczynnik magnetorezystancji.

Temperaturowy współczynnik magnetorezystancji jest nieliniową funkcją temperatury i zależy również od indukcji pola magnetycznego.

0x08 graphic

PODSTAWY ELEKTRONIKI Jacek Zientkiewicz

__________________________________________

POLITECHNIKA LUBELSKA 1

Symbol graficzny gaussotronu

Symbol graficzny hallotronu

+
