SPRĘŻARKI WYKŁAD, Siłownie okrętowe


Sprężarki

  1. Ogólne omówienie pracy sprężarek tłokowych

Wykres pracy indykowanej w tłokowej sprężarce jednostopniowej przedstawiono na

rysunku.

0x08 graphic

Rys. 1. Wykres pracy indykowanej tłokowej sprężarki jednostopniowej

Na rysunku przyjęto następujące oznaczenia: ∆ps - opory ssania, ∆pt - opory zaworu

tłocznego, ps - ciśnienie ssania, pt - ciśnienie tłoczenia, pa - ciśnienie atmosferyczne

(otoczenia), Vsk - objętość skokowa, Vo - objętość przestrzeni „szkodliwej”

(zwykle Vo = od 3% do 8% Vsk - w zależności od konstrukcji sprężarki, umieszczenia

zaworów i stosunku skoku do średnicy tłoka), Vs - objętość ssania (dotyczy gazu zassanego przy ciśnieniu w punkcie 1), Vi - objętość indykowana - odczytana z wykresu

Przyjmuje się następujące średnie wykładniki politropy: przy rozprężaniu m1 = 1,25 do 1,3

i przy sprężaniu m2 = 1,4 do 1,35. Wartość ich zależy od rodzaju gazu, sposobu chłodzenia

i prędkości obrotowej sprężarki

Zawór ssawny otwiera się samoczynnie, gdy ciśnienie gazu rozprężającego się

z przestrzeni „szkodliwej” Vo spadnie poniżej punktu 1. Ta wstępna różnica ciśnień służy do pokonania oporów: bezwładności zaworu, do przyspieszenia gazu w rurze ssawnej

i pokonania siły sprężyny dociskającej zawór do gniazda. Zawór tłoczny otwiera się gdy

ciśnienie gazu osiągnie w punkcie 3, wyższe ciśnienie od ciśnienia tłoczenia pt.

Rzeczywistą wydajność sprężarki określa wzór:

Qrz = λ Qteor przy czym: Qteor= F s n ic (1)

gdzie: F - powierzchnia tłoka,

s - skok,

n - liczba obrotów,

ic - ilość cylindrów,

F s = Vsk- objętość skokowa.

Rzeczywisty współczynnik zassania λ wylicza się przy pomocy formuły:

λ= λs λd λg λn= λi α (2)

gdzie: 0x01 graphic
- współczynnik przestrzeni szkodliwej,

0x01 graphic
- współczynnik dławienia,

0x01 graphic
- współczynnik grzania ścian,

0x01 graphic
współczynnik nieszczelności

(Va -objętość gazu zassanego przy parametrach pa i Ta),

0x01 graphic
- indykowany współczynnik objętościowy,

0x01 graphic
zależy od stosunku sprężania 0x01 graphic
oraz intensywności chłodzenia cylindra

i pokryw.

Przy zbyt dużej przestrzeni szkodliwej i niedostatecznym chłodzeniu, rozprężający się gaz

pobiera ciepło od ścian cylindra wskutek czego proces przybliża się do izotermicznego.

Wpływa to na obniżenie wartości indykowanego współczynnika objętościowego λi oraz silne wstępne ogrzewanie gazu podczas zasysania. Zbyt duże opory ssania zwiększają wartość λi Dlatego dba się o to, aby przekroje na ssaniu były dostatecznie duże.

W przewodzie ssawnym średnia prędkość gazu wynosi 10 do 12 m/s, a w filtrze 1 do 1,5 m/s. Spadek ciśnienia na filtrze powinien być mniejszy od 300 Pa. Poza tym należy stosować wszelkie sposoby obniżenia temperatury gazu zasysanego. Spadek temperatury np. z poziomu 25oC do 10oC powoduje wzrost masy zasysanego gazu o 5%.

Sprężanie jedno i wielostopniowe

Sprężanie gazu odbywa się wg przemiany politropowej, więc przyrost temperatury jest

funkcją przyrostu ciśnienia zgodnie z zależnością:

0x01 graphic
(3)

Przyjmując pa = 1 bar, Ta = 293 K i w skrajnym przypadku m = ĸ = 1,4 otrzymamy:

pt -nadciśn.

w at

3

4

5

6

7

8

9

10

Tt w K

401

440

463

487

520

532

549

566

Ze względu na smarowanie, szczególnie płytek zaworowych, temperatura końcowa nie może przekraczać 473 K ÷ 493 K (200 ÷ 220oC). A więc cylinder i głowica powinny być chłodzone i to intensywnie. Z tych względów w jednym stopniu ,ciśnienie sprężania nie może

przekraczać 6 - 7 bar. Jeżeli ε = pt / pa › 7, to wskutek zbytniego nagrzewania się gazu podczas sprężania smarowanie jest mocno utrudnione lub nawet zanika. Wzrasta też zużycie

mocy potrzebnej do napędu, maleje indykowany współczynnik zassania λi. Te niekorzystne zjawiska można zmniejszyć stosując sprężanie dwu lub wielostopniowe w zależności od

wartości stopnia sprężania całkowitego.

Rozpatrzymy sprężanie dwustopniowe. Gaz sprężony w pierwszym stopniu do określonego ciśnienia pośredniego pc przechodzi przez chłodnicę międzystopniową, w której ochładza się do temperatury - teoretycznie początkowej Ta. Następnie zostaje ten gaz sprężony w drugim stopniu (rys.) przy czym Ta ≈ Tc

0x08 graphic

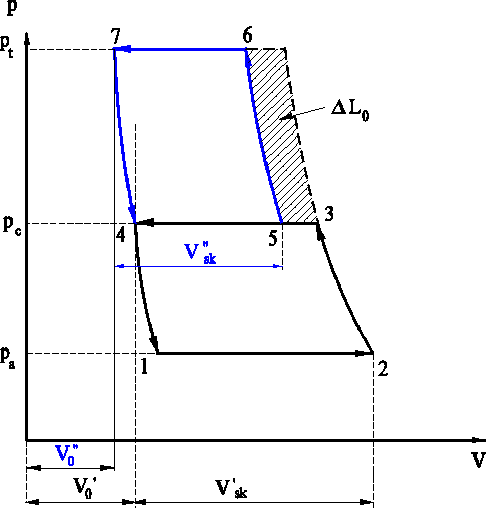

Rys. 2. Wykres pracy indykowanej tłokowej sprężarki dwustopniowej

Pierwszy stopień 1 - 2 - 3 - 4 - 1 , drugi stopień 4 - 5 - 6 - 7 - 4

Objętość gazu z pierwszego stopnia (V3-V4) wskutek schłodzenia zmniejsza się do wielkości (V5 - V4). Punkt 5 leży teoretycznie na izotermie przeprowadzonej przez punkt 2.

Gdyby sprężać ten gaz od razu w jednym stopniu do pt, to musiałaby ta sprężarka mieć bardzo małą przestrzeń szkodliwą Vo, co konstrukcyjnie trudno jest zrealizować. Pole zakreskowane 3-t-6-5-3 odpowiada oszczędności mocy napędowej uzyskanej wskutek zastosowania dwustopniowego sprężania. Ta oszczędność przy pa = 1 bar wyniesie:

Pt w bar

5

6

7

8

% oszczędności

11,5

13,6

15

16

W sprężarce dwustopniowej gdy temperatura gazu przepływającego przez chłodnicę międzystopniową osiąga początkową T5 = T2 i gdy jest ona dobrze zaprojektowana ,

to T6 = T3.

Wtedy :

0x01 graphic
(4)

Zatem: 0x01 graphic
Dla n-stopni 0x01 graphic
(5)

Przy tak dobranym stosunku sprężania, równym w poszczególnych stopniach - praca sprężania osiąga teoretycznie minimalną wartość. Mając wykonany wykres indykatorowy, łatwo można określić pracę sprężania, ponieważ powierzchnia jego jest proporcjonalna

(w skali) do wielkości pracy technicznej obiegu. Pracę techniczną można też wyliczyć przy pomocy wzoru:

0x01 graphic
[J/kg] (6)

W przypadku m = κ, co ma miejsce w szybkobieżnych sprężarkach otrzymamy pracę adiabatyczną obiegu zgodnie z wzorem:

0x01 graphic
(7)

Przy czym pt, pa w Pa, va w m3/kg, zaś it, ia w J/kg. Posługując się wykresem i - s dla danego gazu łatwo jest określić różnicę entalpii czynnika w stanie końcowym i początkowym.

Prócz tego można odczytać temperaturę i objętość właściwą dla poszukiwanych punktów przemiany cieplnej.

2. Wykresy ciepła w zastosowaniu do procesu sprężania.

0x08 graphic

Rys. 3. Wykresy T-s i i-s dla sprężarek tłokowych

Wykres T - s służy do ustalenia ilości ciepła, które bierze udział w procesie oraz do określenia parametrów stanu gazu. Jednak do określenia (adiabatycznej) pracy sprężania lepiej jest posługiwać się układem i - s , ponieważ lt = i2 - i1. W układzie T - s :

Linia 1- 2 sprężanie adiabatyczne qad = 0 ( adekwatne polu pod linią 1 - 2)

Linia 1 - 3 sprężanie politropowe qpol = polu zakreskowanemu na czerwono,

Linia 1 - 4 sprężanie izotermiczne qizot = adekwatnie polu zakreskowanemu na niebiesko.

Przemiana politropowa wymaga ustalenia punktu 3 przy pomocy wzoru:

0x01 graphic
bo p3 = p2 (8)

Ilość ciepła, jaką należy odprowadzić podczas przemiany politropowej można określić przybliżonym wzorem: qpol ≈ 0,5( s1 - s3 ) (T1 + T3) . Przy izotermicznym sprężaniu gazu ilość ciepła odprowadzonego podczas przemiany wynosi: qizot = (s1 - s4) T1 , bo T1 = T4 .

Sprężanie dwustopniowe w układzie T - s (lewy) oraz rzeczywisty proces sprężania

w sprężarce wirnikowej (prawy) przedstawiono na poniższych rysunkach.

0x08 graphic

Rys. 4. Wykres T-s dla spężarki dwustopniowej (po lewej ) i rzeczywisty proces sprężania

w układzie i-s

Pole 1-2-5 - praca wzrostu objętości wskutek tarcia

Ilość ciepła zaoszczędzona przy:

a. przemianie adiabatycznej ∆qad b. przemianie politropowej ∆qpol

wskutek zastosowania chłodzenia międzystopniowego.

W konstrukcjach sprężarek wirnikowych nie można zapewnić dobrego chłodzeniaprocesu sprężania. Przy przepływie gazu przez łopatki następuje uderzenie strugi

o krawędzie, tarcie gazu o ścianki, tarcie wzajemne cząstek gazu o siebie. Ta sumaryczna praca tarcia zamienia się na ciepło ,powodujące wzrost energii wewnętrznej gazu, jego entalpii i entropii.Jest to proces nieodwracalny. Wzrasta przy tym wykładnik politropy m > ĸ. Linia 1 - 3 odpowiada sprężaniu politropowemu z chłodzeniem, a linia 1 - 5 dynamicznemu sprężaniu przy braku chłodzenia.

  1. Sprawność sprężarek

  1. tłokowych

Moc indykowana sprężarek jednostopniowych wynosi: Ni = F s n pi w J/kg ,

Gdzie: F- przekrój cylindra w m2, s- skok tłoka w m, n- prędkość kątowa wału w rd/s,

pi- średnie ciśnienie indykowane o stałej wartości, odpowiadające polu wykresu indykatorowemu w Pa. Moc potrzebna do sprężania G kg gazu w przemianie:

a) izotermicznej N = G l = GR0x01 graphic
,

b) adiabatycznej Nad = G lad = G(it - ia) ,

c) politropowej Npol = G lpol = G0x01 graphic

Wartość pracy można określić za pomocą odpowiedniego wykresu. Do oceny pracy sprężarek służy współczynnik sprawności indykowany, określony następującymi wzorami dla poszczególnych przemian:

  1. izotermicznej 0x01 graphic
    ,

  2. adiabatycznej 0x01 graphic
    ,

  3. politropowej 0x01 graphic

Moc na wale sprężarki Nw = Nim. Stąd współczynnik sprawności mechanicznej

0x01 graphic

Moc silnika napędowego liczymy z zależności 0x01 graphic
.

Współczynnik sprawności przekładni w napędzie sprężarek tłokowych wynosi

ηprzekł.= 0,96 do 0,99.

  1. Wirnikowych (rotodynamicznych)

Moc na wale sprężarki wirnikowej wynosi Nw = Nuo. Przy czym współczynnik sprawności ogólnej ηo = ηmηhηv Gdzie ηo - współczynnik sprawności ogólnej waha się w granicach 0,7 do 0,94, ηm - współczynnik sprawności mechanicznej waha się w granicach 0,98 do 0,99;

ηh- współczynnik sprawności hydraulicznej przyjmuje wartości od 0,75 do 0,98 oraz

ηv- współczynnik sprawności wolumetrycznej (na przecieki) osiąga wartość >od 0,98.

Moc użyteczną Nu sprężarek wirnikowych wylicza się ze wzorów: Nu = V ΔHu lub Nu = G lu. przy czym: V- rzeczywiste natężenie przepływu gazu w m3/s, G- rzeczywiste natężenie przepływu gazu w kg/s, ΔHu- przyrost ciśnienia w sprężarce w Pa,

lu- praca włożona dla sprężania kg gazu wg jednej z przemian cieplnych.

Gazy wilgotne i suszenie

1. Wprowadzenie

Teoria gazów wilgotnych dotyczy gazów, które w sąsiedztwie cieczy wchłaniają pary

cieczy i stają się wilgotne. Zmiana warunków powoduje, że część pary ulega skropleniu.

Najbardziej typowym przykładem jest tutaj powietrze wilgotne - mieszanina gazów i par. Traktujemy ją jako gaz składający się z gazu suchego (nie skroplone w atmosferze cząstki azotu, tlenu, argonu) oraz wody występującej w powietrzu w różnych stanach fazowych.

Ciśnienie cząstkowe pary wodnej w powietrzu jest nieznaczne i dlatego można z pewnym ograniczeniem stosować w tym przypadku prawa gazów doskonałych i prawa Daltona. Zatem

Ciśnienie cząstkowe pary wodnej w powietrzu wilgotnym jest równe:

pp = pb - ps (9)

gdzie: pp - ciśnienie cząstkowe pary wodnej ,

pb - ciśnienie atmosferyczne,

ps - ciśnienie cząstkowe gazu suchego.

W rzeczywistych warunkach atmosferycznych rzadko spotyka się powietrze całkowicie

nasycone parą wodna, a jeszcze rzadziej idealnie suche. Najczęściej występuje powietrze

nienasycone tj. zdolne do wchłonięcia pary wodnej w danej temperaturze. Dość często

w przyrodzie występuje również powietrze w stanie przesyconym wilgocią. Wówczas część wody nie mogąc utrzymać się w stanie lotnym skrapla się, tworząc w powietrzu mgłę. Bywa też tak, że w pobliżu 273 K (dokładniej 0,01 oC) woda w powietrzu występuje jednocześnie

w trzech fazach; lotnej jako para, ciekłej (mgła deszczowa) i stałej (śnieg).

Stan powietrza wilgotnego określa wilgotność bezwzględna i wilgotność względna

Wilgotność bezwzględna - ilość gramów pary wodnej zawarta w jednym metrze sześciennym powietrza wilgotnego , co jednoznacznie odpowiada gęstości pary ρp = mp/ V.

Wilgotność względna φ - stosunek gęstości pary ρp do maksymalnej gęstości pary nasyconej ρp'' . Zatem 0x01 graphic
. Wartość ρp - maksymalnej gęstości pary nasyconej powietrza w danej temperaturze podawana jest w tablicach technicznych. Z pewnym przybliżeniem wilgotność względną można wyrazić stosunkiem ciśnień cząstkowych pary i powietrza suchego:

0x01 graphic
0x01 graphic
(10)

Wilgotność względną można określić przy pomocy psychrometru Assmana, higrometru itp. Psychrometr Assmana bazuje na pomiarze temperatury przepływającego powietrza z prędkością 2 m/s przy pomocy termometru suchego oraz zwilżonego. Termometr nawilżony wykaże tym niższą temperaturę im mniej nasycone będzie powietrze badane. Wówczas więcej ciepła parowania odbiera się od otoczenia. Jeżeli badane powietrze jest nasycone, to oba termometry wskażą tę samą temperaturę.

Posługujemy się tu wzorem empirycznym:

0x01 graphic
(11)

gdzie: psm ,pss - ciśnienie nasycenia pary wodnej w temperaturze termometru mokrego

i suchego,

Ts Tm - odczyty wskazań termometru suchego i mokrego.

Higrometry oparte są na zasadzie wydłużania się włosa odtłuszczonego lub na zasadzie

absorpcji względnie kondensacji (eter parujący). Przy ich pomocy odczytuje się temperaturę pojawienia się pierwszych kropel rosy (tzw. punkt rosy).

Podstawowym parametrem stanu powietrza wilgotnego jest zawartość w nim wilgoci X

tj. stosunek masy wody zawartej w gazie do masy suchego gazu:

0x01 graphic
[kg/kg] (12)

Jeżeli ten stosunek został wyrażony w gramach, to x piszemy z małej litery.

Jeżeli gaz suchy i para wodna zawarte są w tej samej objętości, to:

0x01 graphic
(13)

Wykorzystując równanie stanu dla pary i gazu suchego (0x01 graphic
i 0x01 graphic
) otrzymamy wzór:

0x01 graphic
(14)

bo dla powietrza Rgs = 287 J/kg deg, a dla pary wodnej Rp = 461,9 J/kg deg.

Ponieważ pgs = pb - pp , zaś pp = φ ps , to X = 0,622 0x01 graphic

gdzie : pb - ciśnienie barometryczne,

ps - ciśnienie nasycenia pary wodnej,

φ -wilgotność względna.

Biorąc pod uwagę udziały wagowe pary wodnej gp = 0x01 graphic
i gazu suchego ggs = 0x01 graphic
,to stała

gazowa powietrza wilgotnego wyrazi się wzorem:

0x01 graphic
(15)

zaś gęstość gazu wilgotnego określa wzór:

0x01 graphic
(16)

Bardzo często stosuje się pojęcie stopnia nasycenia lub inaczej

stopnia zawilgocenia powietrza. Jest to stosunek istniejącej wilgotności do maksymalnie możliwej w danej temperaturze - przed osiągnięciem stanu nasycenia:

ψ 0x01 graphic
(17)

Istotniejsze rozbieżności pomiędzy wartościami stopniem nasycenia ψ i wilgotnością względną φ występują tylko przy wysokich temperaturach i małych wartościach wilgotności względnej .

Entalpia gazu wilgotnego:

0x01 graphic
[kJ/kg gazu wilgotnego] (18)

Przy cp ≈ 1kJ/kg deg entalpia pary wyniesie ip = 2500 + 1,965 (T - 273), zaś gazu wilgotnego J1+x = (T - 273) + (1965 T) X

Jak widać obliczanie podstawowych wielkości dla powietrza wilgotnego jest niewygodne.

W praktyce przemysłowej często korzysta się z wykresów. Mając dwa parametry spośród

pięciu można wyznaczyć pozostałe trzy ( J1+x , X, T lub t , pp , φ ).

  1. Typowe procesy zachodzące z powietrzem wilgotnym

    1. Mieszanie powietrza wilgotnego

Zadanie takie najłatwiej rozwiązać można przy pomocy wykresu J-x, gdy znamy parametry dwu stanów i udziały wagowe poszczególnych składników.

Rys. 5. Wykres J-x dla powietrza wilgotnego

Prosta 1-2 na rysunku jest prostą mieszania. Punkt 3 reprezentuje końcowy stan mieszania

masy m1 i masy m2 : m1(1-3) = m2(3-2). Analitycznie można określić entalpię i stopień

suchości punktu 3 przy pomocy wzorów:

0x01 graphic
= 0x01 graphic
oraz x3 = 0x01 graphic
(19)

gdzie: L1 ,L2 masy powietrza suchego ( uwaga m oznaczono masy powietrza wilgotnego),

J1,J2,J3 - entalpie w punktach 1,2,3,

x1, x2, x3 - zawartości wilgoci.

    1. Nawilżanie - czyli pochłanianie małej ilości wody

Proces ten może odbywać się po przez rozpylenie zimnej wody i jest związany z oziębianiem gazu - lub przez wpuszczenie pary wodnej stanowiącej jednocześnie czynnik ogrzewający gaz. Jest to mieszanie znanej masy gazu wilgotnego z określoną niewielką masą wody o znanej entalpii.

Po zmieszaniu:

Jm = J1+0x01 graphic
xm = x1 + 0x01 graphic
(20)

gdzie : L - ilość gazu suchego w kg,

J1- entalpia gazu wilgotnego w kJ/kg deg,

x1 - zawartość wilgoci w kg,

mw - masa wody dodanej w kg,

iw - entalpia wody dodanej w kJ/kg deg.

Przy nawilżaniu interesuje nas stosunek przyrostu entalpii ∆J do przyrostu wilgoci ∆x, który jest równy entalpii czynnika nawilżającego:

0x01 graphic
[kJ/kg] (21)

    1. Ogrzewanie i oziębianie powierzchniowe

Proces ten przebiega przy x = constans i pp = constans, a na wykresie jest to linia prosta

(A-2). W czasie ogrzewania powierzchniowego wzrasta entalpia i temperatura, maleje zaś wilgotność względna, co umożliwia wchłonięcie dodatkowej wilgoci. Oziębianie przy

p = constans, jeżeli następuje poniżej temperatury rosy (punktu rosy) wywoła to wykroplenie

wody, która może być pod postacią mgły lub kropel wody.

Rys. 6. Wykres J-x uwzględniający ogrzewanie i oziębianie powietrza wilgotnego

    1. Procesy zachodzące między dużą masy wody a powietrzem nienasyconym

Powietrze na styku z wodą nasyca się w warstwie, której stan można założyć na krzywej

o φ = 100% i temperaturze wody punktu A. Wymiana masy i ciepła może przebiegać

w sposób następujący:

1. Parametry stanu powietrza x1 > xA ; φ < 100% ; pp1> ppA ; t1 > tA . Proces przebiega po prostej 1-A, ponieważ pp1 > ppA , to nadmiar pary z powietrza będzie się wykraplać, a ciepło skraplania zostanie przekazane wodzie. Oprócz tego powietrze o temperaturze t1 > tA będzie oddawać ciepło wodzie.

2. Przemiana przy stanie 2 ma ciśnienie pp2 = ppA i nie będzie tu wymiany masy. Natomiast powietrze o wyższej temperaturze będzie oddawać energię cieplną wodzie.

3. Proces w stanie 3 ma pp2 < ppA i nastąpi nieznaczne odparowanie, przy czym ciepło

parowania odbierane będzie wodzie. W tym samym czasie powietrze o wyższej temperaturze ogrzewa wodę. Jest to tzw. proces suchej wymiany ciepła.

4. Prosta 4-A charakteryzuje proces najbardziej ustabilizowany. Parowanie przebiega wzdłuż linii J = constans. Ciepło „suche” przekazane wodzie zostaje całkowicie zwrócone powietrzu w postaci pary. Następuje większe nasycenie powietrza wodą.

5. W tym przypadku wobec nieznacznych różnic temperatur, powietrze oddaje mało ciepła wodzie, a duże różnice ciśnień cząstkowych sprzyjają intensywnemu parowaniu i oziębianiu

cieczy.

6. W tym stanie wskutek jednakowych temperatur nie ma wymiany tzw. suchej - natomiast wystąpi intensywniejsze parowanie i oziębianie wody.

7. Proces 7-A charakteryzuje najbardziej intensywne nawilżanie powietrza oraz jego

ogrzewanie.

Poza procesem J = constans (pkt. 4) wszystkie pozostałe są chwilowe, gdyż zmienia się

temperatura wody i parametry warstewki przesuwają się z parametrami po krzywej nasycenia φ = 100% - w górę przy jej ogrzewaniu lub w dół przy oziębianiu. Równocześnie zmienia się stan powietrza. Cały proces ma przebieg krzywoliniowy, ale uproszczony bilans energetyczny zakłada, że entalpia wody wzrasta o tyle o ile maleje entalpia powietrza.

Zatem:

(J1 - J2) L ≈ W (Tp - Tk) → stąd J1 - J2 = 0x01 graphic
(22)

gdzie: W/L - stosunek zraszania,

L - masa powietrza,

W - masa wody,

Tp - temperatura początkowa,

Tk - temperatura końcowa procesu.

Pomija się tu nieznaczną ilość wody odparowanej lub skroplonej. Równanie powyższe

pozwala badać procesy w chłodniach kominowych i skruberach

Inne czynniki termodynamiczne nie będą omawiane. Z punktu widzenia pożarnictwa

(nie tylko) interesującym jest azot - szczególnie w stanie ciekłym. Stosowany jest on do gaszenia pewnych typów pożarów ( w kopalniach węgla kamiennego, w silosach zbożowych). W stanie skroplonym (77 K) jego objętość jest około 700 razy mniejsza niż w stanie

gazowych przy T = 273 K i ciśnieniu atmosferycznym. Dla porównania jeden metr

sześcienny wody daje 1700 m3 pary wodnej. Ciepło parowania azotu wynosi 199 kJ/kg przy ciśnieniu 0,1 MPa i jest mniejsze (i to znacznie) od ciepła parowania wody 2265 kJ/kg. Pod tym względem ciekły azot jest efektywniejszy od wody przy gaszeniu pożarów, bo szybciej

i całkowicie odparowuje i wypiera tlen. Ciekły azot podawany jest na źródło pożaru dyszami „mgłowymi” o dużych wymiarach, na odległość kilku metrów. Szczegółowo problemy te nie będą omawiane.

Pod względem termodynamicznym i fizycznym bardzo interesującym czynnikiem jest HEL , Oprócz wody jest on najlepiej naukowo przebadanym gazem. Jest on płynem kwantowym. Hel wymaga podwyższonego ciśnienia przy przejściu w stan stały. Stan stały występuje pod postacią Heα o sieci heksagonalnej i Heβ o sieci przestrzennie centrowanej. Hel ciekły jest

jedynym spośród pierwiastków istniejącym w dwóch odmianach cieczy, jako hel I i hel II .

Rys. 7. Wykres p-T dla helu

Parametry punktu λ i λ' są następujące:

Tλ = 2,1735 K Pλ = 0,005066 MPa

Tλ'= 1,76 K Pλ' = 3,01 MPa.

Parametry punktu krytycznego to: Tk = 5,2 K i Pk = 0,22746 MPa.

Przejście od jednej modyfikacji do drugiej nie mieści się w kategoriach reguły faz. Zjawisko to nazwano „przemianą fazową drugiego rodzaju”. Przemianie tej towarzyszą nieciągłe zmiany wielu własności fizycznych ,takich jak: ciepło właściwe, lepkość, ściśliwość,

przewodność cieplna i napięcie powierzchniowe. Lepkość normalnych cieczy zwiększa się wraz ze spadkiem temperatury - dla helu I pozostaje praktycznie stała aż do temperatury

2,6 K. Poniżej tej temperatury lepkość He I maleje. Obniżając temperaturę helu I poniżej krzywej λ-λ' stwierdza się spadek lepkości helu II poniżej 10-12 Pa s (milion razy jest ona mniejsza od lepkości helu I). To zjawisko nazwano „nadpłynnością”.

Nadpłynność przejawia się następująco:

1 - Hel II przepływa praktycznie bez tarcia przez małe otwory, silnie ubite proszki.

2 - Dwa różne poziomy helu II oddzielone przegrodą wyrównują się spontanicznie z

upływem czasu. To wyrównanie dokonuje się wskutek pełzania po ściankach naczynia

cienkiej błonki (o grubości 300 nm) z prędkością 10 cm/s. Przy „zniknięciu” lepkości ruch

tej błonki podlega innym prawom hydromechaniki niż obowiązującym dla cieczy

normalnej.

3. - Nie tylko różnice poziomów, ale i różnice temperatur wywołują ruch błonki helu.

4. - Szybka zmiana temperatury w ciekłym helu rozprzestrzenia się w postaci fali.

Noszą one nazwę drugiego dźwięku.

5. - Mechanizm przewodzenia ciepła w helu II jest odmienny niż w innych stanach skupienia

oraz innych płynach. Wartość współczynnika przewodzenia ciepła w helu II wynosi

0,85.105 W/cm K. Jest to 350 000 razy większa wartość od tej ( 0,239 W/cm K)

dla miedzi w temperaturze otoczenia . w związku z powyższym hel II używany jest do

schładzania stożków rakiet, maszyn cyfrowych , nadprzewodników itp. Hel gazowy

o temperaturze kriogenicznej (bliskiej skropleniu) służy do przetłaczania ciekłego tlenu

i wodoru do dysz silników rakietowych itd.

14

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic



Wyszukiwarka
