POLITECHNIKA LUBELSKA w LUBLINIE |
||
LABORATORIUM PODSTAW ELEKTRONIKI |
Ćwicz. nr 7 |
|
TEMAT: BADANIE SCALONEGO WZMACNIACZA PRĄDU STAŁEGO |
DATA: 2000-03-22 |
|
Jezierski Krzysztof Doluk Adam
|
GRUPA: ED 4.4 |
OCENA: |
Celem ćwiczenia jest zapoznanie się z charakterem i zasadą działania scalonych wzmacniaczy prądu stałego.
1. Pomiar wejściowego prądu niezrównoważenia .
schemat układu
U1= 0,4 V - napięcie na wejściu We1 przy Wi wciśniętym
U2= 13,7 V - napięcie na wejściu We1 przy Wi wyciśniętym
Prąd niezrównoważenia :

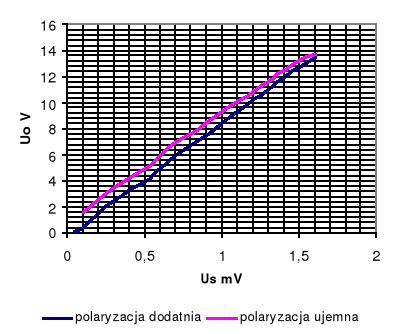

2. Wyznaczanie charakterystyki dynamicznej wzmacniacza .
Tabela pomiarów :
Polaryzacja dodatnia Polaryzacja ujemna
Uwe |
Us |
Uo |
|
|
Uwe |
Us |
Uo |
V |
mV |
V |
|
|
V |
mV |
V |
0,05 |
0,05 |
0,2 |
|
|
0,1 |
0,1 |
1,6 |
0,1 |
0,1 |
0,5 |
|
|
0,3 |
0,3 |
3,5 |
0,3 |
0,3 |
2,5 |
|
|
0,5 |
0,5 |
5 |
0,5 |
0,5 |
4 |
|
|
0,6 |
0,6 |
6 |
0,6 |
0,6 |
5 |
|
|
0,7 |
0,7 |
7 |
0,7 |
0,7 |
6 |
|
|
0,8 |
0,8 |
7,6 |
0,8 |
0,8 |
6,8 |
|
|
0,9 |
0,9 |
8,5 |
0,9 |
0,9 |
7,5 |
|
|
1 |
1 |
9,4 |
1,1 |
1,1 |
9,4 |
|
|
1,1 |
1,1 |
10,1 |
1,3 |
1,3 |
11 |
|
|
1,3 |
1,3 |
11,7 |
1,4 |
1,4 |
12 |
|
|
1,4 |
1,4 |
12,5 |
1,5 |
1,5 |
12,7 |
|
|
1,5 |
1,5 |
13,3 |
1,6 |
1,6 |
13,5 |
|
|
1,6 |
1,6 |
13,7 |
3. Wyznaczanie charakterystyki częstotliwościowej wzmacniacza .
Tabela pomiarów :
|
|
|
bez pętli |
|
|
|
|
|
P2 |
|
|
|
P4 |
|
|
f |
log f |
Uwy |
A |
f |
log f |
Uwy |
A |
Hz |
|
V |
dB |
Hz |
|
mV |
dB |
20 |
1,30 |
2,4 |
87,60 |
5 |
0,70 |
2,4 |
87,60 |
50 |
1,70 |
2,4 |
87,60 |
10 |
1,00 |
2,4 |
87,60 |
100 |
2,00 |
2,4 |
87,60 |
15 |
1,18 |
2,4 |
87,60 |
200 |
2,30 |
2,4 |
87,60 |
20 |
1,30 |
2,4 |
87,60 |
500 |
2,70 |
2,4 |
87,60 |
50 |
1,70 |
2,3 |
87,23 |
1000 |
3,00 |
2,4 |
87,60 |
100 |
2,00 |
1,8 |
85,11 |
2000 |
3,30 |
2,2 |
86,85 |
200 |
2,30 |
1,3 |
82,28 |
5000 |
3,70 |
1,6 |
84,08 |
500 |
2,70 |
0,6 |
75,56 |
10000 |
4,00 |
0,9 |
79,08 |
|
|
|
|
20000 |
4,30 |
0,5 |
73,98 |
|
|
|
|
50000 |
4,70 |
0,3 |
69,54 |
|
|
|
|
|
|
|
z pętlą |
|
|
|
|
|
P2 |
|
|
|
P4 |
|
|
f |
log f |
Uwy |
A |
f |
log f |
Uwy |
A |
Hz |
|
V |
dB |
Hz |
|
mV |
dB |
20 |
1,30 |
0,21 |
66,44 |
20 |
1,30 |
0,2 |
66,02 |
50 |
1,70 |
0,21 |
66,44 |
50 |
1,70 |
0,2 |
66,02 |
100 |
2,00 |
0,21 |
66,44 |
100 |
2,00 |
0,2 |
66,02 |
200 |
2,30 |
0,21 |
66,44 |
200 |
2,30 |
0,2 |
66,02 |
500 |
2,70 |
0,21 |
66,44 |
500 |
2,70 |
0,19 |
65,58 |
1000 |
3,00 |
0,21 |
66,44 |
1000 |
3,00 |
0,16 |
64,08 |
2000 |
3,30 |
0,21 |
66,44 |
2000 |
3,30 |
0,12 |
61,58 |
5000 |
3,70 |
0,21 |
66,44 |
5000 |
3,70 |
0,05 |
53,98 |
10000 |
4,00 |
0,2 |
66,02 |
|
|
|
|
20000 |
4,30 |
0,18 |
65,11 |
|
|
|
|
50000 |
4,70 |
0,15 |
63,52 |
|
|
|
|
100000 |
5,00 |
0,1 |
60,00 |
|
|
|
|
Wnioski :
1. Wyznaczony wejściowy prąd niezrównoważenia II0 = nieco odbiega od ideału ( 0 A ale zawiera się w przedziale typowych wartości
tego prądu dla wzmacniaczy operacyjnych ( 5 10-4…5 102 nA ) .
2. Otrzymana charakterystyka dynamiczna wzmacniacza jest charakterystyką liniową dla napięcia sterującego w przedziale od -1,48 V do 1,48 V Charakterystyka ta jest prawie idealnie symetryczna dla ujemnej i dodatniej polaryzacji napięcia wejściowego .
3. Badany wzmacniacz ma bardzo duże wzmocnienie A ok. 80 dB ( dla wzmacniaczy operacyjnych A > 60 dB ) .
