Kolokwium zaliczenie wykładów (koniec semestru)

Egzamin zaliczenie roku (koniec roku)

Temat: międzynarodowa organizacja morska (IMO)

Powstała w 1948, działa od 1959

IMCO = Intergovernmental Maritime Consultative Organisation

…przekształcone w…

IMO - International Maritime Organization

Struktura IMO:

  1. Zgromadzenie ogólne - najwyższy organ IMO; sesje tego zgromadzenia odbywają się regularne, co 2 lata. Jego zadaniem jest m.in. zatwierdzanie przedłożonych przez odpowiednie komitety przepisów.

  2. Komitety - opracowuje przepisy w formie konwencji lub kodeksów m.in. komitet bezpieczeństwa na morzu - MSC (=Maritime Safety Commitee); zajmuje się on sprawami technicznymi związanymi z bezpieczeństwem na morzu. Zakres działalności jest szeroki. Prace w określonych dziedzinach są prowadzone w podkomitetach do spraw m.in.:

- stateczności i linii ładunkowych oraz bezpieczeństwa statków rybackich - SLF (=sub-committee on Stability, Load lines and on Fishing vessels safety)

- szkolenia zawodowego i obowiązków wachtowych.

W skład podkomitetów wchodzą delegaci państw członkowskich.

  1. Rada - jest organem zarządzającym pomiędzy sesjami zgromadzenia. W jej skład wchodzą

przedstawiciele 40 państw członkowskich, wybierani na okres 2 lat.

  1. Sekretariat - ostatni organ władzy IMO zarządzany przez sekretarza . Prace tego organu są

wykonywane w specjalistycznych działach

Polska jest w IMO od 16 marca 1961 - w Polsce. Jej stałym przedstawicielem przy IMO jest radca ambasady rzeczypospolitej w Londynie

Podstawowe akty prawne IMO:

  1. konwencje IMO:

Międzynarodowa Konwencja o bezpieczeństwie Życia na Morzu - SOLAS

(=Safety Of Life At Sea) uchwalona w 1974. Z niej wynikają przepisy co do konstrukcji statku w zakresie:

- niezatapialności i stateczności,

- przewozu ładunku ziarna,

- przewozu towarów niebezpiecznych,

- rozmieszczenia grodzi wodoszczelnych,

- zabezpieczenia przeciwpożarowego,

- środków i urządzeń ratunkowych,

- radiotelegrafii i radiotelefonii

- bezpieczeństwa żeglugi

itp.

Międzynarodowa Konwencja O Liniach Ładunkowych (Safety on Load Lines). Określa

minimalną wolną burtę i maksymalne zanurzenie statku.

Międzynarodowa Konwancja O Zapobieganiu Zanieczyszczenia Morza Przez Statki -

MARPOL (MARine POLlution)

Międzynarodowa Konwencja O Wymaganiach w Zakresie Wyszkolenia Marynarzy,

Wydawania Im Świadectw, Oraz Pełnienia Wacht - STCW

  1. kodeksy:

Kodeksy są uchwalane rezolucjami na sesjach zgromadzenia ogólnego lub rezolucjami odpowiednich komitetów. Niektóre z kodeksów są wprowadzane jako poprawki do konwencji, a inne istnieją niezależnie

Temat: Towarzystwa klasyfikacyjne

Są to organizacje powołane do pełnienia nadzoru technicznego nad obiektami pływającymi i budownictwem okrętowym.

Do największych należą:

- LR (=Lloyd's Register of Shipping) - od 1760 - największy tonarz sklasyfikowanych statków i

największa tradycja

- BV (=Bureau Veritas) - od 1828

- DnV (=Det Norske Veritas) - od 1864 - w Europie drugie miejsce po LR jeśli chodzi o tonarz

- GL (=Germanischer Lloyd) - od 1867 - towarzystwo niemieckie

- ABS (=American Bureau of Shipping) - od 1867 - 2 miejsce na świecie jeśli chodzi o tonarz

W Polsce:

- Polski Rejestr Statków - Gdańsk 1936

Zakres działalności takich instytucji:

opracowanie i wydawanie przepisów klasyfikacji i budowy statków i obiektów

oceanotechnicznych

zatwierdzanie dokumentacji konstrukcyjnej na budowę lub przebudowę statku

uznawanie hut i innych zakładów przemysłowych do produkcji materiałów konstrukcyjnych i

wyposażenia okrętowego

prowadzenie nadzoru produkcji materiałów konstrukcyjnych i wyposażenia okrętowego

prowadzenie nadzoru budowy lub przebudowy kadłuba i wyposażenia statku

potwierdzanie gotowości technicznej statku do podjęcia zadań eksploatacyjnych poprzez nadanie

klasy

dokonywanie przeglądów okresowych jednostek w eksploatacji

Klasa określa ogólny stan techniczny obiektu. Jest opisywana specjalnym symbolem. Klasa jest określana na podstawie przeglądu zasadniczego i jest potwierdzana lub odnawiana na podstawie przeglądów opisowych. Symbol klasy składa się z zasadniczego symbolu klasy oraz znaków dodatkowych.

W przypadku Polskiego Rejestru Statków:

*KM - zbudowany pod nadzorem PRS lub instytucji mu podległej

KM - zbudowany pod nadzorem innego towarzystwa, a potem przekazany pod nadzór PRS

(KM) - zbudowany bez nadzoru towarzystwa klasyfikacyjnego, objęty nadzorem w późniejszym

czasie

Publikacje towarów klasyfikacyjnych:

    1. Księga rejestru - zawiera dane wszystkich sklasyfikowanych przez dane towarzystwo jednostek (nr rejestrowy, tonarz i wymiary, oznaczenie klasyfikacyjne, dane o kadlubie i urządzeniach maszynowych i ponadto róznego rodzaju daje statystyczne)

    2. Przepisy budowy i klasyfikacji statków - zbiory wymagań dotyczących budowy i eksploataji statków

    3. Zalecenia i wskazówki

    4. Publikacje naukowe

    5. Publikacje o charakterze informacyjnym - informacje o działalności danego towarzystwa

Temat: Geometria kadłuba statku

Główne płaszczyzny kadłuba:

1. Płaszczyzna symetrii (PS) - pionowa, wzdłużna płaszczyzna, dzieląca kadłub na 2 symetryczne

części (lewa i prawa burta)

2. Płaszczyzna wodnicy konstrukcyjnej - płaszczyzna pozioma prostopadła do PS, biegnąca przez

letnią linię ładunkową (linia dopuszczalnego zanurzenia

statku w sezonie letnim - marka - koło/znak Plimsola)

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
PR

PD

Dziobnica

3. Owręż - pionowa poprzeczna płąszczyzna prostopadła do PS i PWK biegnąca w połowie

odległości pomiędzy pionami (PR i PD)

Pion rufowy (PR) - pionowa oś biegnąca w osi trzonu sterowego

Pion dziobowy (PD) - pionowa oś biegnąca przez punkt przecięcia dziobnicy i płaszczyzny

wodnicy konstrukcyjnej

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

Płaszczyzna podstawowa: Jest to pozioma płaszczyzna równoległa do płaszyzny PWK i przebiega przez górną krawędź stępki na owrężu.

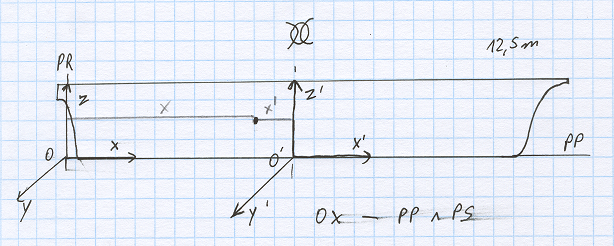

Temat: Układy współrzędnych związane ze statkiem

0x08 graphic

PWK

PS

„Stępka”
