Wydział Elektroniki Politechniki Wrocławskiej
|
Laboratorium Przyrządów Półprzewodnikowych
|
||
Wykonał Pirosz Paweł Andrzej Pieliński |
Grupa 9 |
Ćw. nr 3 |
Prowadzący dr Bober |
|
Badanie właściwości układów cyfrowych CMOS
|
Data wykonania 99.05.19 |
Data oddania 99.05.26 |
Ocena
|
PROGRAM ĆWICZENIA :
1. Sprawdzenie poprawności działania układu CMOS
2. Pomiary charakterystyk statycznych
charakterystyk wyjściowych UOL = f(IOL) w stanie „0” na wyjściu
charakterystyk wyjściowych UOH = f(IOH) w stanie „1” na wyjściu
charakterystyk przejściowych UO = f(UI)
3. Pomiary czasu propagacji bramek CMOS
4. Pomiary mocy pobieranej ze źródła zasilania w funkcji napięcia zasilania i częstotliwości oraz rodzaju obciążenia bramki elementami RC.
WYKAZ PRZYRZĄDÓW :
Zasilacz napięciowy ZLS-3
Oscyloskop Hewlet Packard
Multimetr cyfrowy V560
Rejestrator XY
Obciążenie aktywne
Układ scalony MCY74011
PARAMETRY UKŁADU SCALONEGO CMOS MCY 74011:
Układ MCY 74011 zawiera cztery 2 - wejściowe bramki NAND. Jego wyprowadzenia przedstawione są na rysunku 1.
Rys. 1. Struktura układu scalonego MCY 74011
Parametry dopuszczalne:
Napięcie zasilania UDD: -0,5 - +20 [V]
Napięcie wejściowe UI: -0,5 - UDD+0,5 [V]
Prąd wejściowy II: -10 - +10 [mA]
Moc rozpraszana PD: 500 [mW]
Parametry charakterystyczne statyczne:
Napięcie wyjściowe w stanie wysokim UOH: UDD-0,5 - UDD [V]
Napięcie wyjściowe w stanie niskim UOL: 0 - 0,05 [V]
Prąd wejściowy II: ±10-5 - ±1 [A]
Parametry charakterystyczne dynamiczne (CL = 50pF, RL = 200k):
Oznaczenie |
Nazwa |
Jedn. |
Wartość |
Warunki pomiaru UDD [V] |
|
|
|
|
typ |
max |
|
tPLH |
Czas propagacji zmiany stanu z niskiego na wysoki |
[ ns ] |
125 60 45 |
250 120 90 |
5 10 15 |
tPHL |
Czas propagacji zmiany stanu z wysokiego na niski |
[ ns ] |
125 60 45 |
250 120 90 |
5 10 15 |
tTLH |
Czas narastania zbocza sygnału wyjściowego |
[ ns ] |
100 50 40 |
200 100 80 |
5 10 15 |
tTHL |
Czas opadania zbocza sygnału wyjściowego |
[ ns ] |
100 50 40 |
200 100 80 |
5 10 15 |
Tabela prawdy bramki NAND:
We A |
We B |
Wy Y |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
PRZEBIEG ĆWICZENIA :
1. Sprawdzenie poprawności działania układu CMOS
Zasilając układ napięciem UDD = 10,15 [V] sprawdziliśmy napięcia występujące na wyjściu każdej z bramek dla stanu niskiego i stanu wysokiego. Uzyskaliśmy następujące wyniki:
We |
Wy |
We |
Wy |
We |
Wy |
We |
Wy |
||||
1 |
2 |
3 |
5 |
6 |
4 |
8 |
9 |
10 |
12 |
13 |
11 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
gdzie: „1” - odpowiadało napięcie 10,08 [V]
„0” - odpowiadało napięcie 0,028 [V]
Porównując otrzymane wyniki z tabelą prawdy bramki NAND widzimy, że układ działał prawidłowo.
2. Pomiar charakterystyk wyjściowych UOL = f(IOL) w stanie „0” na wyjściu
Pomiary wykonuje się według schematu pokazanego na rys. 2 dla napięć zasilania UDD = 5, 10, 15 [V].
Rys. 2. Schemat pomiarowy do wyznaczania statycznych charakterystyk wyjściowych UOL = f(IOL)
Charakterystyki wyjściowe UOL = f(IOL) dla napięć zasilania UDD = 5, 10, 15 [V] przedstawione są na wykresie 1.
Ponieważ oś X skalowana jest napięciem 20mV/cm, zatem prąd jaki przepływa przez opornik o wartości 10Ω - prąd IOL - jest skalowany, zgodnie z prawem Ohma, wartością 2 mA/cm. Napięcie UOL - oś Y - jest skalowane 1V/cm.
Na podstawie wykresu 2 wyznaczono rezystancje dynamiczne bramki CMOS zgodnie ze wzorem:
.
Otrzymane wyniki:
dla UDD = 5[V] w punkcie A (wyk. 1):
dla UDD = 10[V] w punkcie B (wyk. 1):
dla UDD = 15[V] w punkcie C (wyk. 1):
3. Pomiar charakterystyk wyjściowych UOH = f(IOH) w stanie „1” na wyjściu
Pomiary wykonuje się według schematu pokazanego na rys. 3 dla napięć zasilania UDD = 5, 10, 15 [V].
Rys. 3. Schemat pomiarowy do wyznaczania statycznych charakterystyk wyjściowych UOH = f(IOH)
Charakterystyki wyjściowe UOH = f(IOH) w stanie „1” na wyjściu dla napięć zasilania UDD = 5, 10, 15 [V] przedstawione są na wykresie 2.
Oś X skalowana jest napięciem 20mV/cm, zatem prąd jaki przepływa przez opornik o wartości 10Ω - prąd IOH - jest skalowany, zgodnie z prawem Ohma, wartością 2 mA/cm. Napięcie UOH - oś Y - jest skalowane 1V/cm.
Na podstawie wykresu 2 wyznaczono rezystancje dynamiczne bramki CMOS zgodnie ze wzorem:
.
Otrzymane wyniki:
dla UDD = 5[V] w punkcie A (wyk. 2):
dla UDD = 10[V] w punkcie B (wyk. 2):
dla UDD = 15[V] w punkcie C (wyk. 2):
4. Pomiary charakterystyk przejściowych bramek CMOS UO = f(UI)
Pomiary wykonuje się według schematu pokazanego na rys. 4 dla napięć zasilania UDD = 5, 10, 15 [V].
Rys. 4. Schemat pomiarowy do wyznaczania statycznych charakterystyk przejściowych UO = f(UI)
Charakterystyki przejściowe UO = f(UI) dla napięć zasilania UDD = 5, 10, 15 [V] przedstawione są na wykresie 3.
Oś X - napięcie UI - skalowana jest napięciem 1V/cm, oś Y - napięcie UOH - jest skalowana wartością 1V/cm.
Z wykresu 3 możemy odczytać, że przełączanie z „1” na „0” na wyjściu następuje przy napięciu:
dla UDD = 5 [V] ⇒ U = 2,2 [V]
dla UDD = 10 [V] ⇒ U = 4,9 [V]
dla UDD = 15 [V] ⇒ U = 7,9 [V]
Przełączanie z „0” na „1” na wyjściu (przy zmniejszaniu napięcia wejściowego) następuje przy napięciu:
dla UDD = 5 [V] ⇒ U = 2,4 [V]
dla UDD = 10 [V] ⇒ U = 5,3 [V]
dla UDD = 15 [V] ⇒ U = 8,1 [V]
5. Pomiary czasu propagacji bramki CMOS
Pomiary wykonujemy w układzie przedstawionym na rys. 5. Czas propagacji tp obliczamy na podstawie pomiaru czasu zmiany ze stanu wysokiego na niski tpHL i z niskiego na wysoki tpLH. Pomiary wykonujemy dla napięć zasilania UDD = 3, 5, 7 [V].
Rys. 5. Schemat pomiarowy do badania czasu propagacji bramki CMOS
Wyniki pomiarów czasów tpHL i tpLH zamieszczone są w tabeli 1.
Tabela 1. Wyniki pomiarów czasów tpHL i tpLH |
|||
UDD |
tpLH |
tpHL |
tp |
[ V ] |
[ ns ] |
[ ns ] |
[ ns ] |
3 |
218 |
190 |
204 |
5 |
132 |
138 |
135 |
7 |
104 |
98 |
101 |
Zależność czasów propagacji od napięcia zasilania przedstawiona jest na wykresie 4.
Użyte wzory i przykładowe obliczenia:

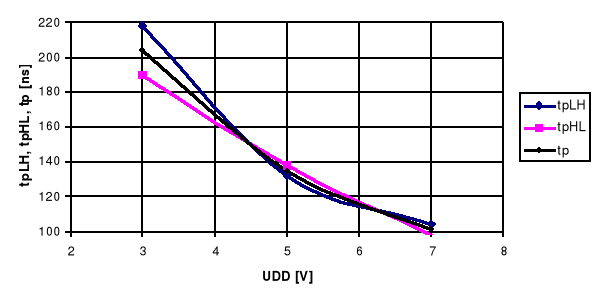

Wykres 4. Zależność czasów propagacji od napięcia zasilania UDD
6. Pomiar mocy pobieranej ze źródła zasilania w funkcji napięcia zasilania UDD i częstotliwości przełączenia f oraz rodzaji obciążenia bramki R,C
Pomiary wykonujemy w układzie przedstawionym na rys. 6.
Rys. 6. Schemat układu do wyznaczania mocy pobieranej przez bramkę
Wyniki pomiarów dla obciążenia R = 10 [k], C = 390 [pF] znajdują się w tabeli 2:
Tabela 2. Wyniki pomiarów zależności prądu i mocy od częstotliwości przy R = 10k, C = 390pF |
||||||||
UDD = 3 [V] |
UDD = 5 [V] |
UDD = 7 [V] |
||||||
f |
I |
P |
f |
I |
P |
f |
I |
P |
[ Hz ] |
[ A ] |
[ W ] |
[ Hz ] |
[ A ] |
[ W ] |
[ Hz ] |
[ A ] |
[ W ] |
10 |
0,2 |
0,6 |
10 |
0,2 |
1 |
10 |
0,2 |
1,4 |
100 |
0,2 |
0,6 |
100 |
0,2 |
1 |
100 |
0,2 |
1,4 |
1000 |
0,2 |
0,6 |
1000 |
0,2 |
1 |
1000 |
0,2 |
1,4 |
10000 |
0,2 |
0,6 |
10000 |
0,2 |
1 |
10000 |
0,2 |
1,4 |
30000 |
0,3 |
0,9 |
20000 |
0,3 |
1,5 |
30000 |
0,2 |
1,4 |
40000 |
0,4 |
1,2 |
40000 |
0,4 |
2 |
40000 |
0,3 |
2,1 |
60000 |
0,4 |
1,2 |
70000 |
0,5 |
2,5 |
50000 |
0,4 |
2,8 |
90000 |
0,5 |
1,5 |
100000 |
0,6 |
3 |
80000 |
0,5 |
3,5 |
100000 |
0,6 |
1,8 |
110000 |
0,5 |
2,5 |
100000 |
0,5 |
3,5 |
200000 |
0,3 |
0,9 |
200000 |
0,3 |
1,5 |
160000 |
0,3 |
2,1 |
400000 |
0,2 |
0,6 |
300000 |
0,2 |
1 |
200000 |
0,2 |
1,4 |
1000000 |
0,2 |
0,6 |
1000000 |
0,2 |
1 |
1000000 |
0,2 |
1,4 |
Wyniki pomiarów dla obciążenia R = 270 [k], C = 390 [pF] znajdują się w tabeli 3:
Tabela 3. Wyniki pomiarów zależności prądu i mocy od częstotliwości przy R = 270k, C = 390pF |
||||||||
UDD = 3 [V] |
UDD = 5 [V] |
UDD = 7 [V] |
||||||
F |
I |
P |
f |
I |
P |
f |
I |
P |
[ Hz ] |
[ A ] |
[ W ] |
[ Hz ] |
[ A ] |
[ W ] |
[ Hz ] |
[ A ] |
[ W ] |
10 |
0,2 |
0,6 |
10 |
0,2 |
1,0 |
10 |
0,2 |
1,4 |
40000 |
0,2 |
0,6 |
10000 |
0,2 |
1,0 |
10000 |
0,2 |
1,4 |
60000 |
0,2 |
0,6 |
60000 |
0,2 |
1,0 |
70000 |
0,2 |
1,4 |
70000 |
0,3 |
0,9 |
70000 |
0,3 |
1,5 |
80000 |
0,3 |
2,1 |
100000 |
0,3 |
0,9 |
100000 |
0,3 |
1,5 |
100000 |
0,3 |
2,1 |
200000 |
0,2 |
0,6 |
200000 |
0,2 |
1,0 |
200000 |
0,2 |
1,4 |
1000000 |
0,2 |
0,6 |
1000000 |
0,2 |
1,0 |
1000000 |
0,2 |
1,4 |
Użyte wzory i przykładowe obliczenia:
P = UDD⋅I
P = 3 [V] ⋅ 0,2 [A] = 0,6 [W]
Zależności prądów pobieranych przez bramkę w funkcji częstotliwości przy obciążeniach R = 10k, C = 390pF oraz R = 270k, C = 390pF przedstawione są na wykresach 5, 6, 7.

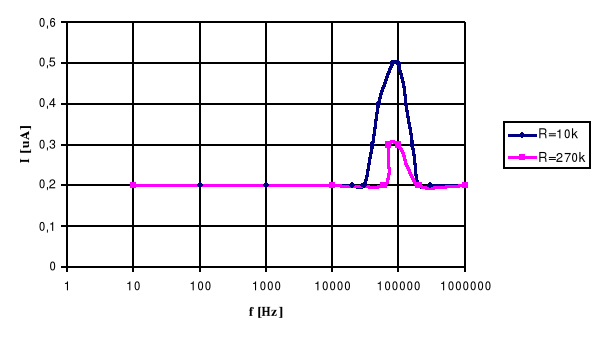

Wykres 5. Zależność prądu pobieranego przez bramkę przy obciążeniu RC dla UDD = 3 [V]

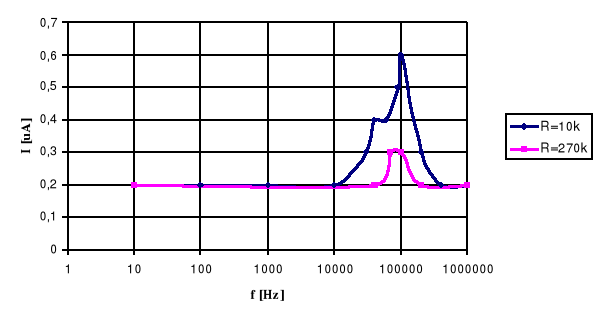

Wykres 6. Zależność prądu pobieranego przez bramkę przy obciążeniu RC dla UDD = 5 [V]

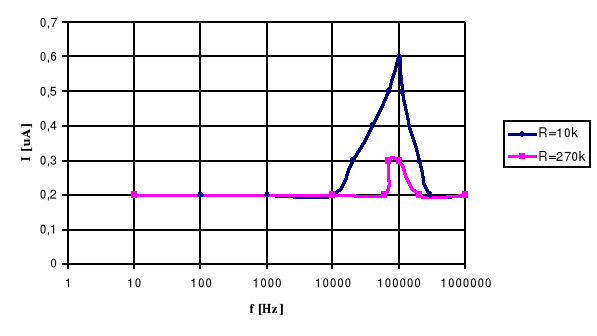

Wykres 7. Zależność prądu pobieranego przez bramkę przy obciążeniu RC dla UDD = 7 [V]
WNIOSKI I UWAGI:
W ćwiczeniu dokonywaliśmy pomiarów właściwości bramki CMOS typu NAND. Badana bramka zawierała się w układzie scalonym MCY 74011N. Przed pomiarami sprawdzono działanie bramki porównując otrzymane wyniki z tablicą prawdy bramki NAND (pkt. 1 ćwiczenia). Układ działał poprawnie.
W pkt. 2 wykreśliliśmy przy pomocy rejestratora charakterystykę wyjściową przy stanie niskim na wyjściu. Kształt charakterystyki jest zgodny z oczekiwaniami - podobny kształtem do charakterystyki diody. Na podstawie charakterystyk wyznaczyliśmy wyjściową rezystancję dynamiczną. Dla małych prądów rezystancja dynamiczna jest prawie stała, ponieważ ta część charakterystyki jest w rzeczywistości triodowym zakresem charakterystyki wyjściowej tranzystora NMOS. Natomiast dla większych prądów tranzystor wchodzi w nasycenie i rezystancja szybko rośnie do nieskończoności - małe zmiany prądu, duże zmiany napięcia. Z obliczeń widać, że rezystancja dynamiczna wyjściowa maleje wraz ze wzrostem napięcia zasilania UDD.
W pkt. 3 ćwiczenia wykreślaliśmy charakterystyki wyjściowe bramki przy stanie wysokim na wyjściu. Również w tym wypadku otrzymana charakterystyka jest zgodna z oczekiwaniami - napięcie maleje ze wzrostem prądu. Podobnie jak poprzednio charakterystyka wyjściowa odpowiada charakterystyce wyjściowej tranzystora PMOS (z tym, że charakterystyka ta jest odwrócona i przesunięta o wartość napięcia zasilania). Powoduje to, że rezystancja dynamiczna rośnie wraz ze wzrostem prądu wyjściowego. Również w tym przypadku rezystancja dynamiczna maleje ze wzrostem wartości napięcia zasilania UDD.
W pkt. 4 ćwiczenia wyznaczaliśmy charakterystyki przejściowe - zależności napięcia wyjściowego od napięcia wejściowego. Poziom przejścia napięcia ze stanu wysokiego do stanu niskiego powinien być, na zasadzie symetrii, równy połowie napięcia zasilania. Zasada ta jest w prawie spełniona w naszym przypadku. Dla napięcia zasilania 5V stan wysoki na wyjściu trwa od 0 do 2,2V, a tan niski od 2,4V do 5V. Dla napięcia zasilania 10V stan wysoki na wyjściu trwa od 0 do 4,9V, a tan niski od 5,3V do 10V. Dla napięcia zasilania 15V stan wysoki na wyjściu trwa od 0 do 7,9V, a tan niski od 8,1V do 15V. Bramka nie powinna pracować pomiędzy stanem niskim a wysokim.
W pkt. 5 ćwiczenia wyznaczaliśmy czasy propagacji dla napięć zasilania 3, 5, 7V. Na podstawie wyników widać, że im mniejsza wartość napięcia zasilania, tym dłuższe czasy przejścia ze stanu wysokiego w niski i stanu niskiego w wysoki, co z kolei powoduje, że maleje czas propagacji.
W pkt. 6 ćwiczenia badaliśmy zależność prądu i mocy pobieranej przez bramkę od częstotliwości i obciążenia. Z wykresów 5, 6 i 7 widzimy, że największy pobór mocy występuje przy częstotliwości ok. 100kHz niezależnie od napięcia zasilania. Im większa wartość obciążenia, tym mniejsza moc pobierana przez bramkę.
