Załącznik I do części 90

a

b

Końcówka

wylotowa

c

d

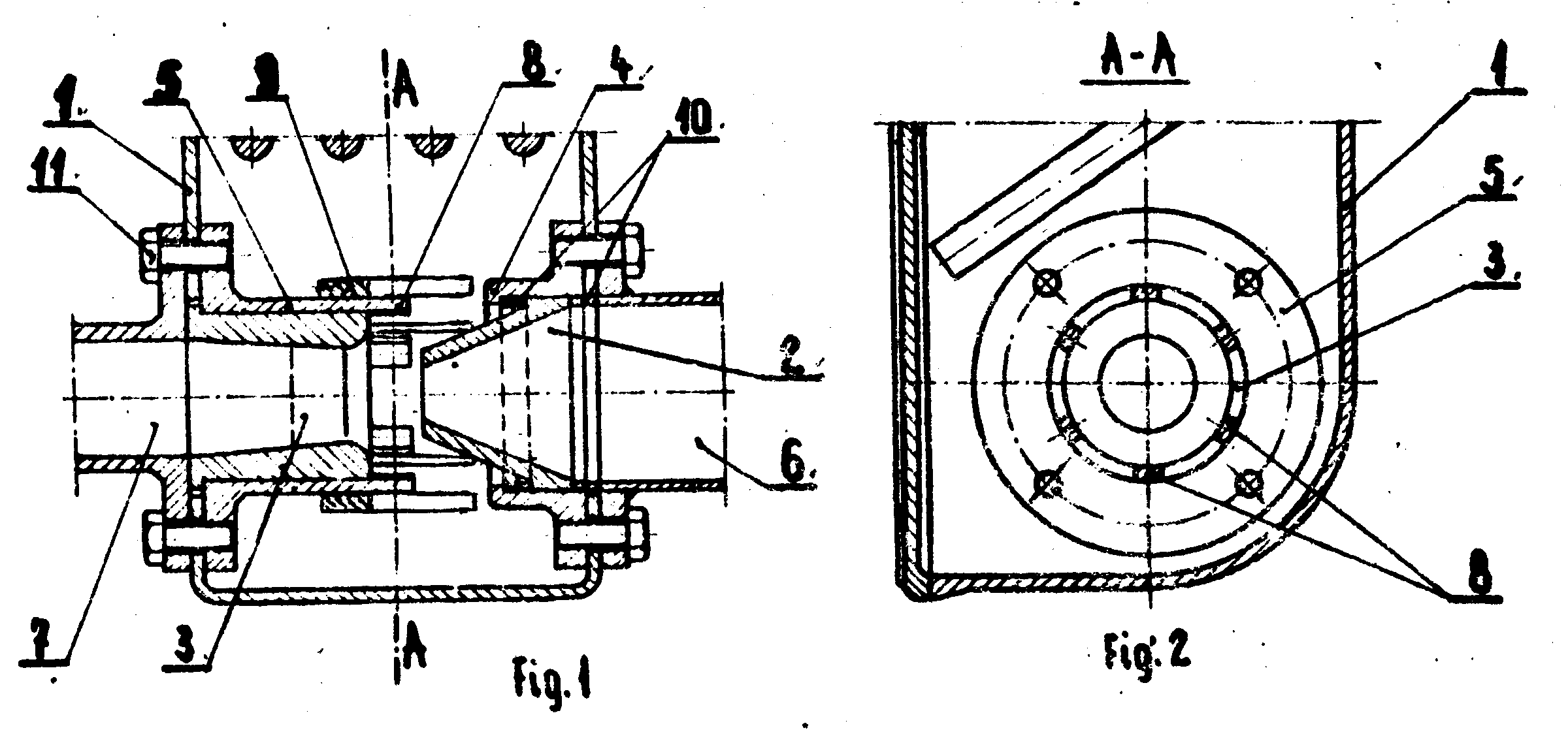

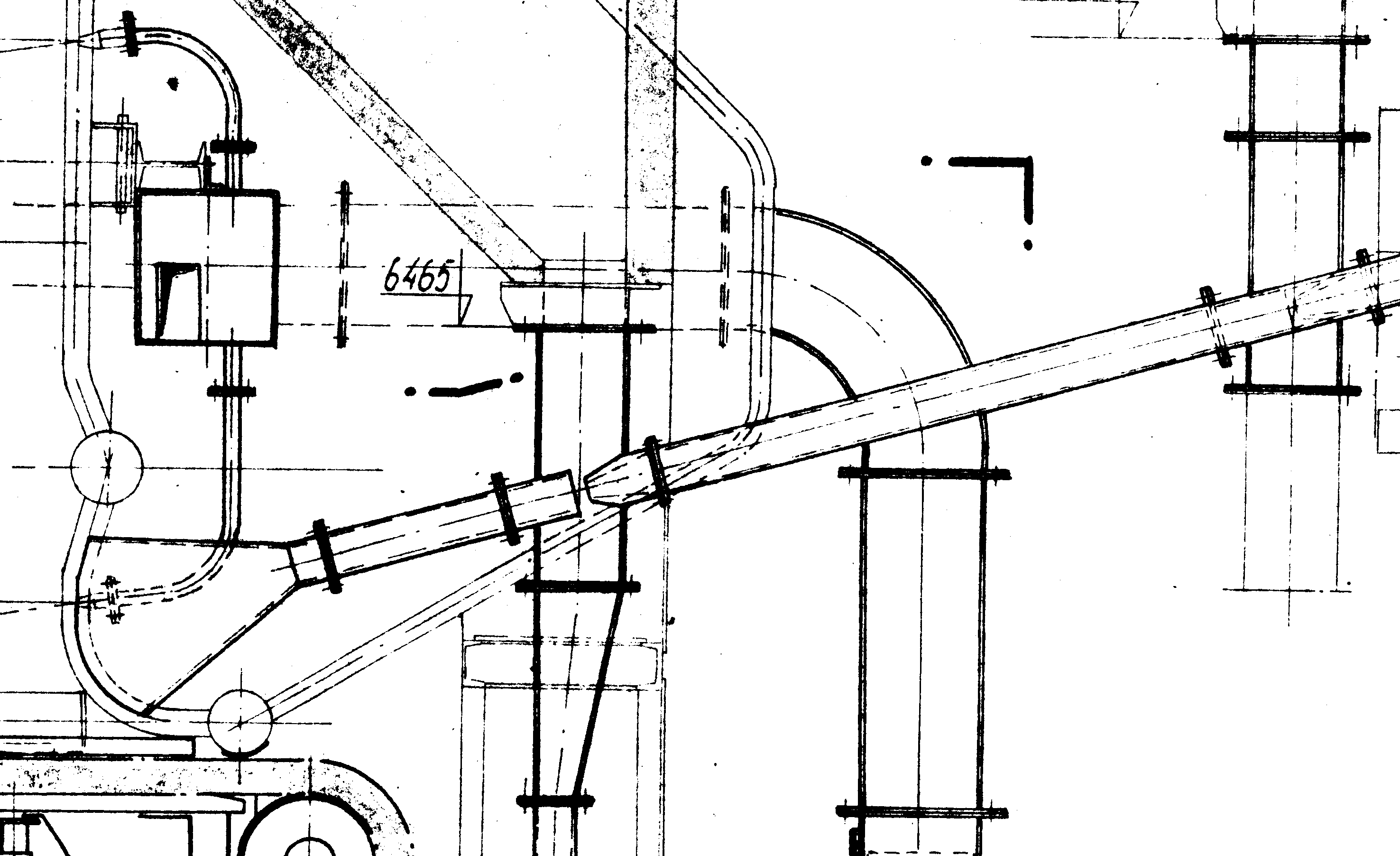

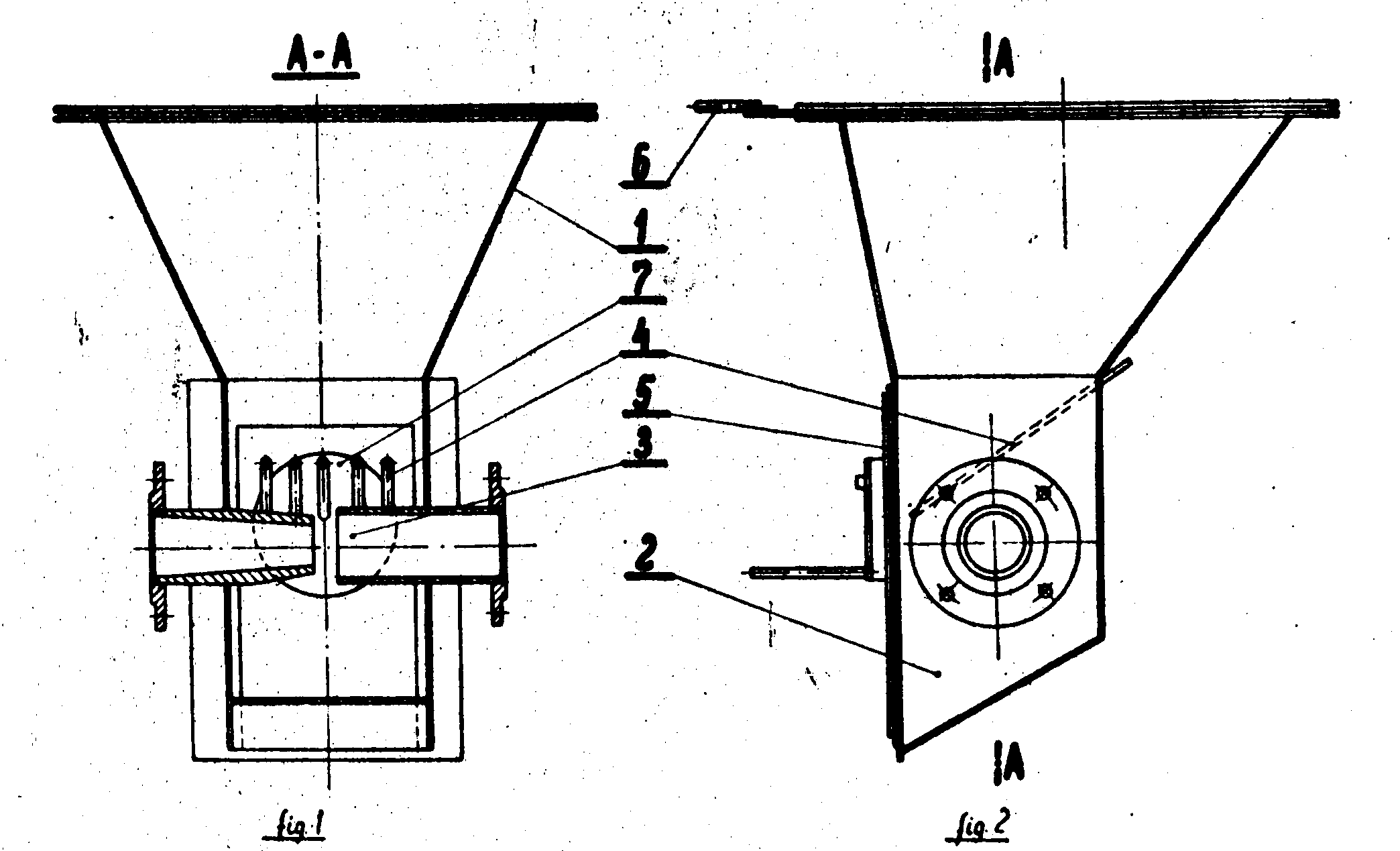

Rys. 78: a-Instalacja nawrotu lotnego koksiku z 1974 r. dla kotła OR16-110 (część od strony paleniska), z inżektorami wg wynalazku nr 98210; b- Inżektor skonstruowany w 1972 r. wg wynalazku nr 98210 instalacji dla kotła OR16-110; c. Instalacja nawrotu lotnego koksiku z 1977 r. dla kotła OR50-030 (część od strony paleniska), z inżektorami wg wynalazku nr 79665 i z końcówką wylotową wg wynalazku nr 78604; d- Inżektor wg wynalazku nr 79665 instalacji dla kotła OR50-030.

Wyjaśnienia: Rurociąg transportujący lotny koksik z inżektora instalacji kotła OR16-110 przed przejściem między rurami ekranu tylnego kotła jest spłaszczony wraz z końcówką wylotową, stąd bierze się jego większa szerokość w pionie. Końcówka wylotowa rurociągu kotła OR50-030 ma tą samą szerokość co średnica rurociągu przed nią. Rozszerzenie tej końcówki na wymiar 600 mm, przy średnicy rurociągu 159 mm, nie odpowiadałoby przekrojowi redukującemu prędkość koksiku na wylocie z niej do 4 m/s - musiałoby być znacznie większe. Bez względu jednak na to jak byłoby ono większe, lotny koksik zgodnie z prawem fizycznym i tak leciałby przez nią z tą samą prędkością co przez okrągłą część rurociągu.

---
