TABELA E-I. Taktyczne elementy graficzne (zabezpieczenie bojowe)
|
||||||
OPIS |
HIERARCHIA |
ELEMENTY TAKTYCZNE PRZESTRZENI WALKI |
||||
|
ID SYMBOLU |
|
||||
|
|
|
||||
Zabezpieczenie bojowe (Combat Service Support) Podstawowe możliwości, funkcje, działania i zadania niezbędne do podtrzymania wszystkich elementów sił operacyjnych na teatrze działań na wszystkich poziomach wojny. W narodowych systemach logistycznych oraz systemach teatru działań pojęcie to obejmuje, ale nie wyłącznie, świadczenia usług przez jednostki zabezpieczenia w zakresie administracji, duszpasterstwa, spraw cywilnych, finansów, doradztwa prawnego, zaopatrzenia, obsługi i konserwacji, transportu, służby zdrowia, budownictwa, budownictwa wojskowego, infrastruktury, budowli inżynieryjnych, topografii i geodezji, żywienie, rejestracji zwłok, prania, czyszczenia, usług sanitarnych (łaźni), zarządzania własnością i innych usług wymaganych przez operacyjne wojska lotnicze i lądowe, niezbędnych do wykonania postawionych przez nimi zadań bojowych. Zabezpieczenie bojowe obejmuje te działania na wszystkich poziomach wojny, które zapewniają podtrzymanie wszystkich sił operacyjnych na polu walki. |
2.X.2.4 |
|
||||
|
|
|
||||
Punkty (Points)
|
2.X.2.4.1 |
|
||||
|
|
|
||||

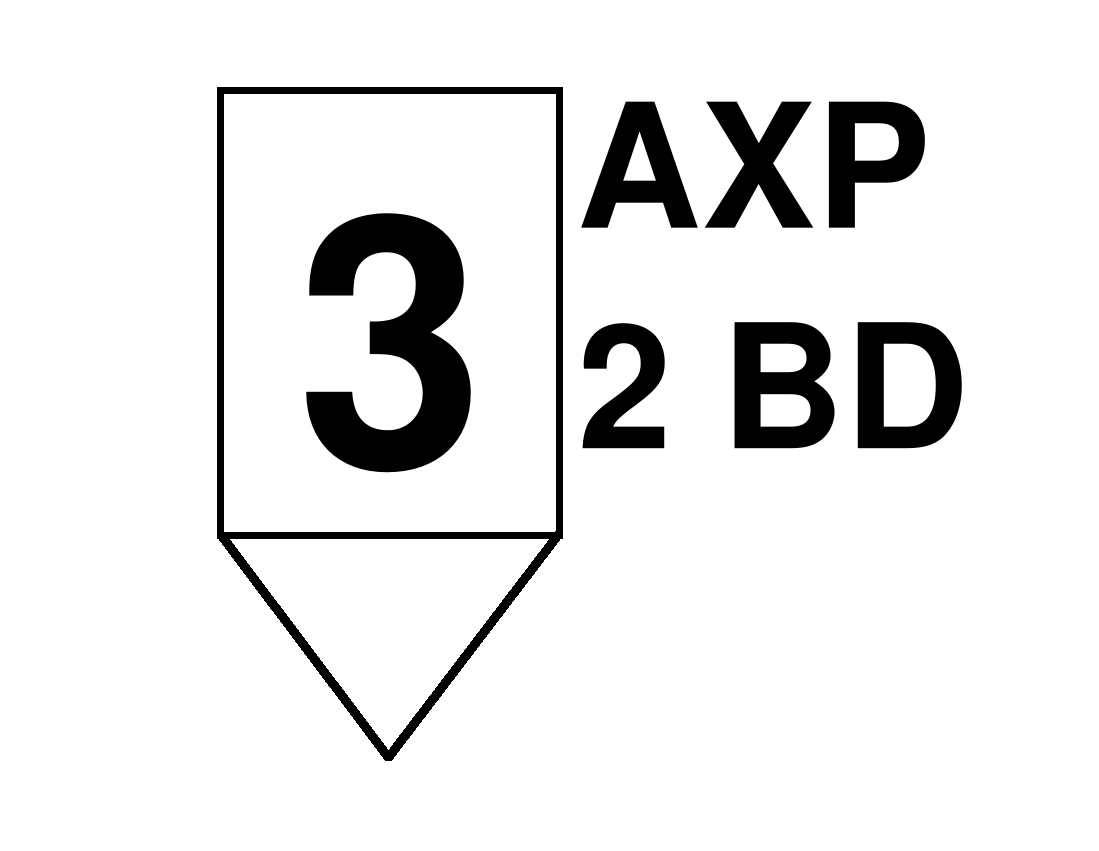

Punkt zmiany ambulansu (Ambulance Exchange Point) Miejsce w którym pacjent jest przenoszony z jednego ambulansu do innego na trasie do placówki medycznej. Może to być ustalony punkt w systemie wahadłowym ambulansów lub może być wyznaczony niezależnie. |
2.X.2.4.1.1 |
|
||||
|
G*C*SPA---***** |
|
||||
Punkt kanibalizacji (Cannibalization Point) Punkt w którym następuje wymontowania użytecznych części z jednego egzemplarza sprzętu w celu zainstalowania ich w innym egzemplarzu tego samego rodzaju sprzętu. Wojska Lądowe—Autoryzowane usuwanie części lub podzespołów z urządzeń, których naprawa jest nieekonomiczna lub są przeznaczone do brakowania lub montażu i przygotowanie ich do ponownego wykorzystania. |
2.X.2.4.1.2 |
|
||||
|
G*C*SPC---***** |
|
||||
Punkt zbiórki rannych (Casualty Collection Point)
|
2.X.2.4.1.3 |
|
||||
|
G*C*SPY---***** |
|
||||

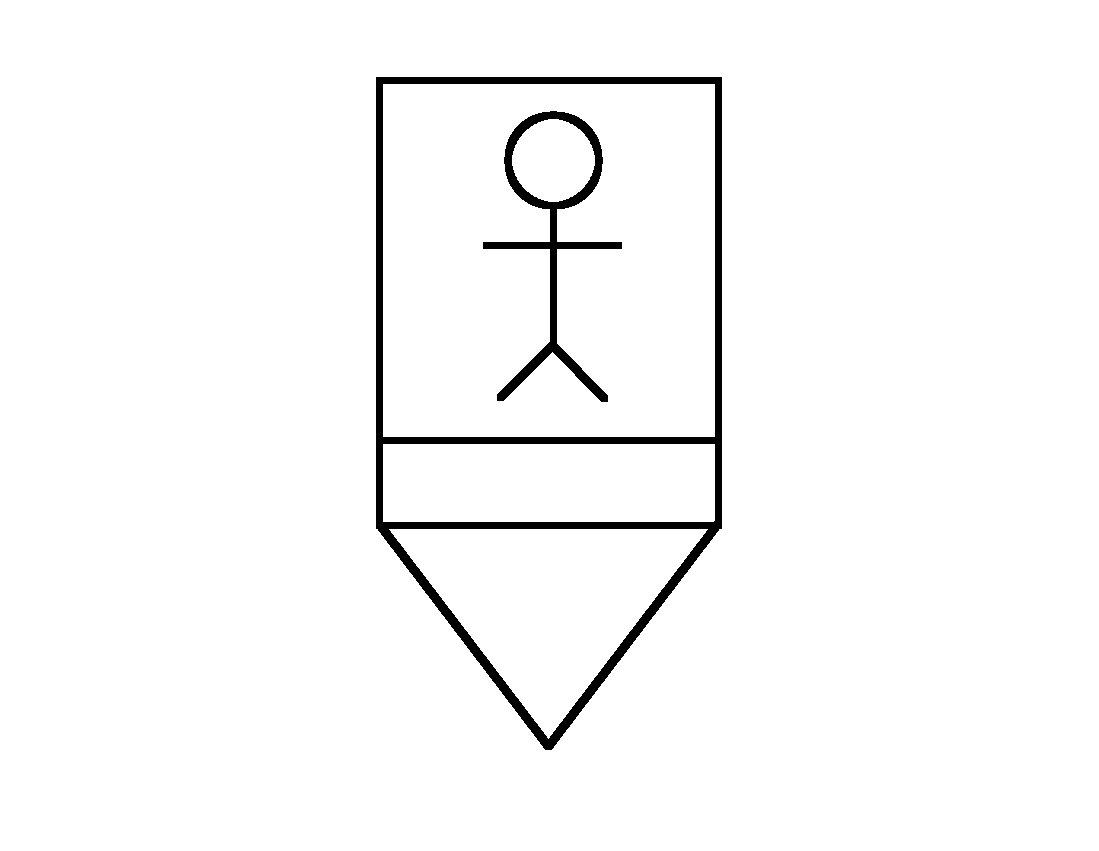

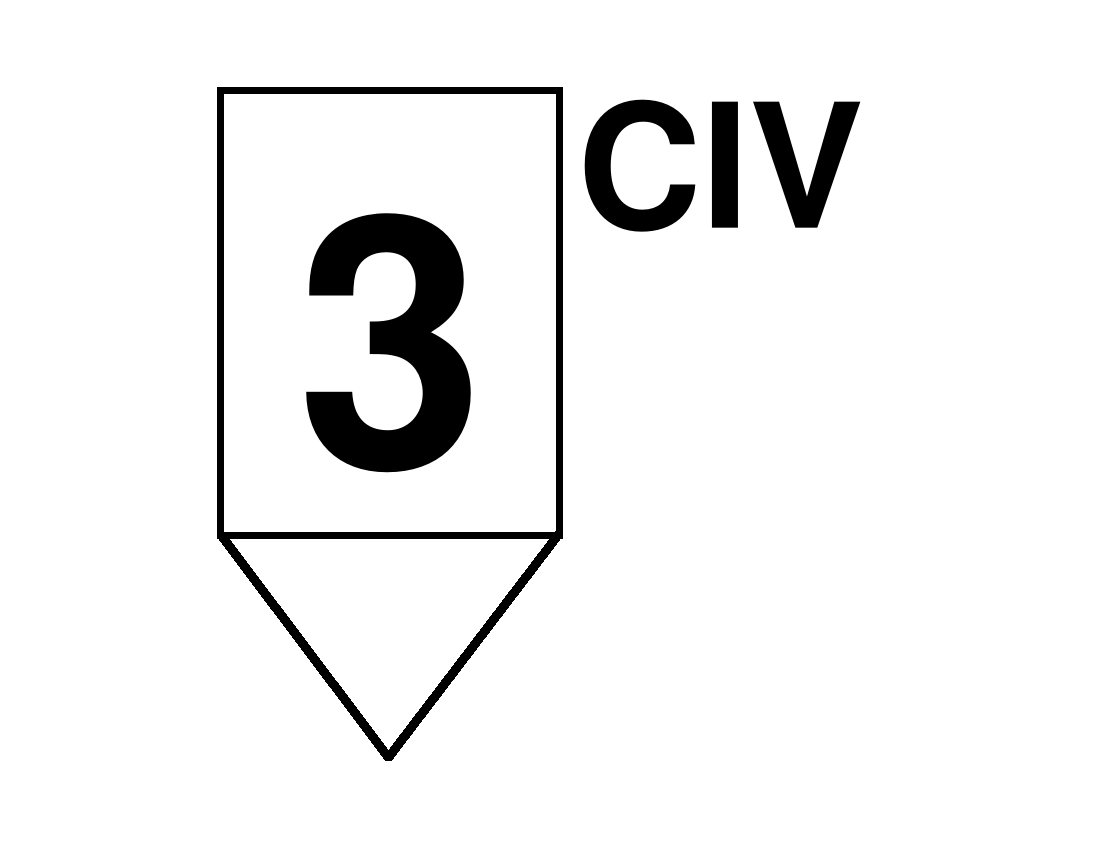

Punkt zbiórki cywili (Civilian Collection Point)
|
2.X.2.4.1.4 |
|
||||
|
G*C*SPT---***** |
|
||||

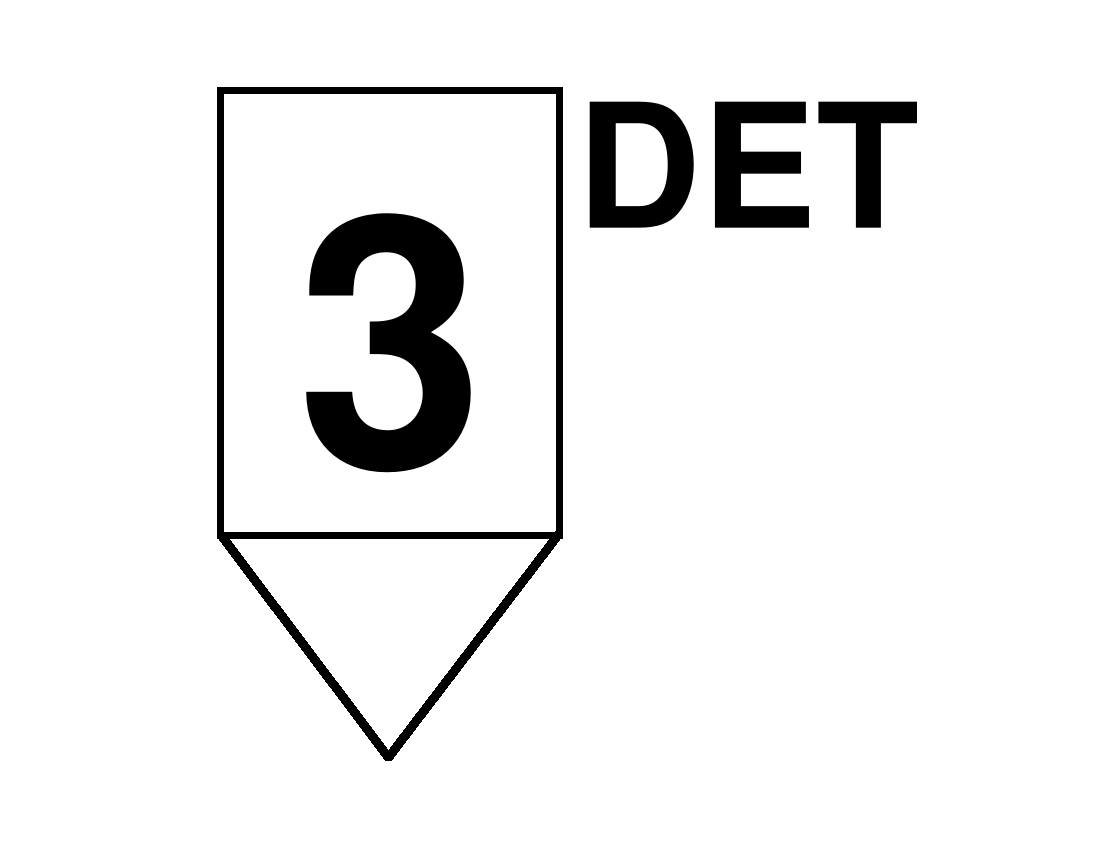

Punkt zbiórki aresztantów (Detainee Collection Point)
|
2.X.2.4.1.5 |
|
||||
|
G*C*SPD---***** |
|
||||

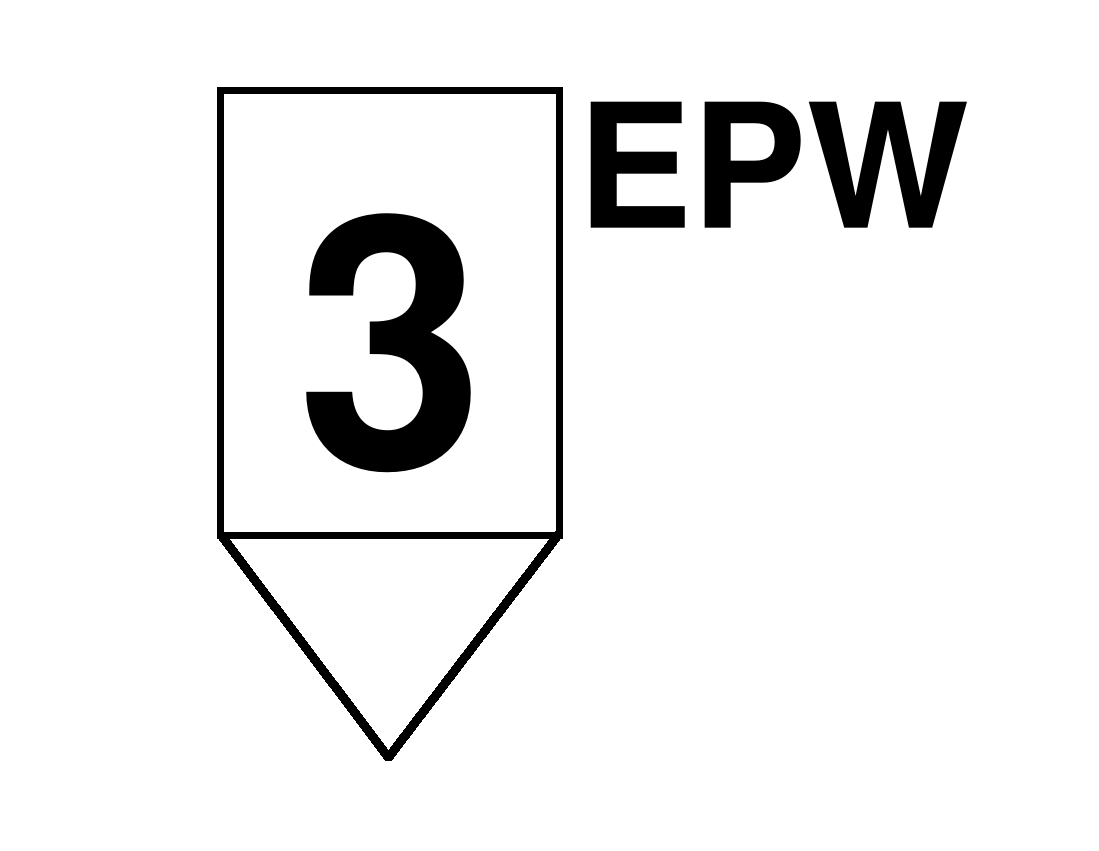

Punkt zbiórki jeńców (Enemy Prisoner of War (EPW) Collection Point)
|
2.X.2.4.1.6 |
|
||||
|
GHC*SPE---***** |
|
||||

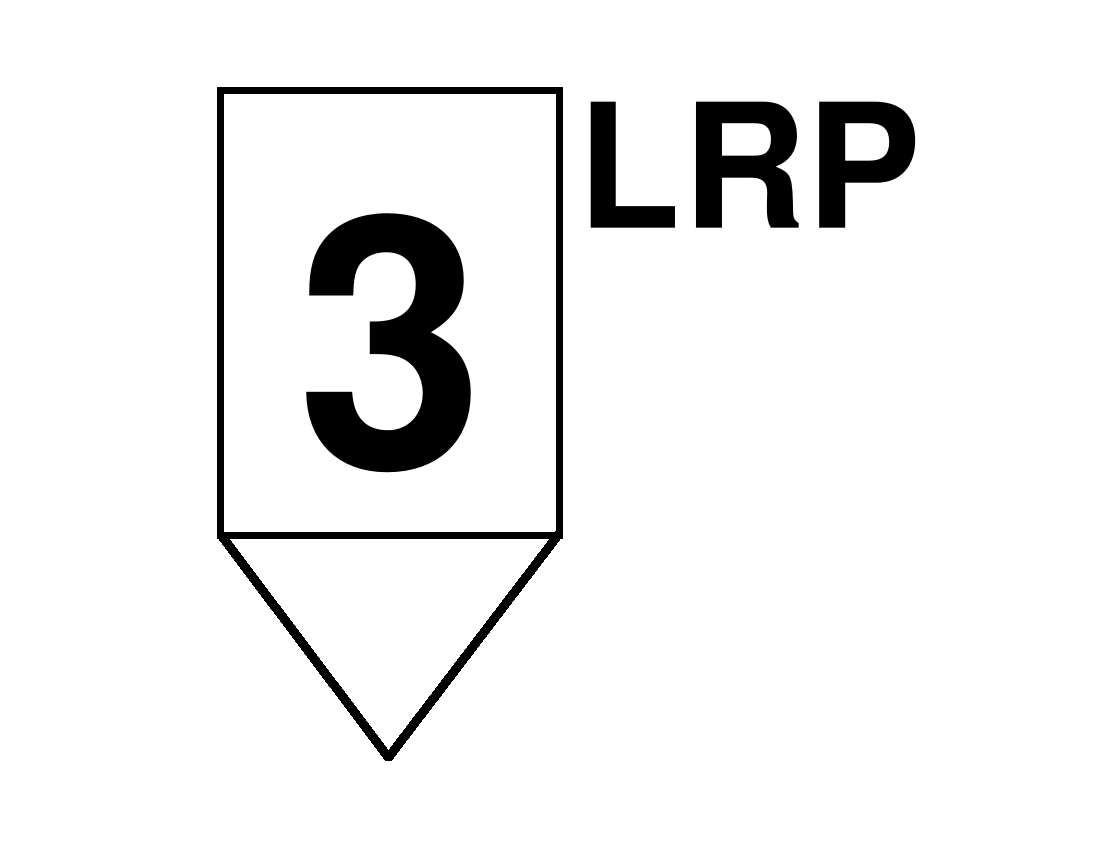

Logistyczny punkt zwolnienia (Logistics Release Point (LRP)) 1. Punkt na drodze zaopatrzenia (SR), gdzie pierwszy sierżant jednostki lub kierownik jednostki przejmuje kontrolę nad pakietem logistycznym (LOGPAC) kompanii. 2. Punkt na drodze zaopatrzenia gdzie jednostka wspierana spotyka jednostkę wspierającą w celu przekazania zaopatrzenia. |
2.X.2.4.1.7 |
|
||||
|
G*C*SPL---***** |
|
||||

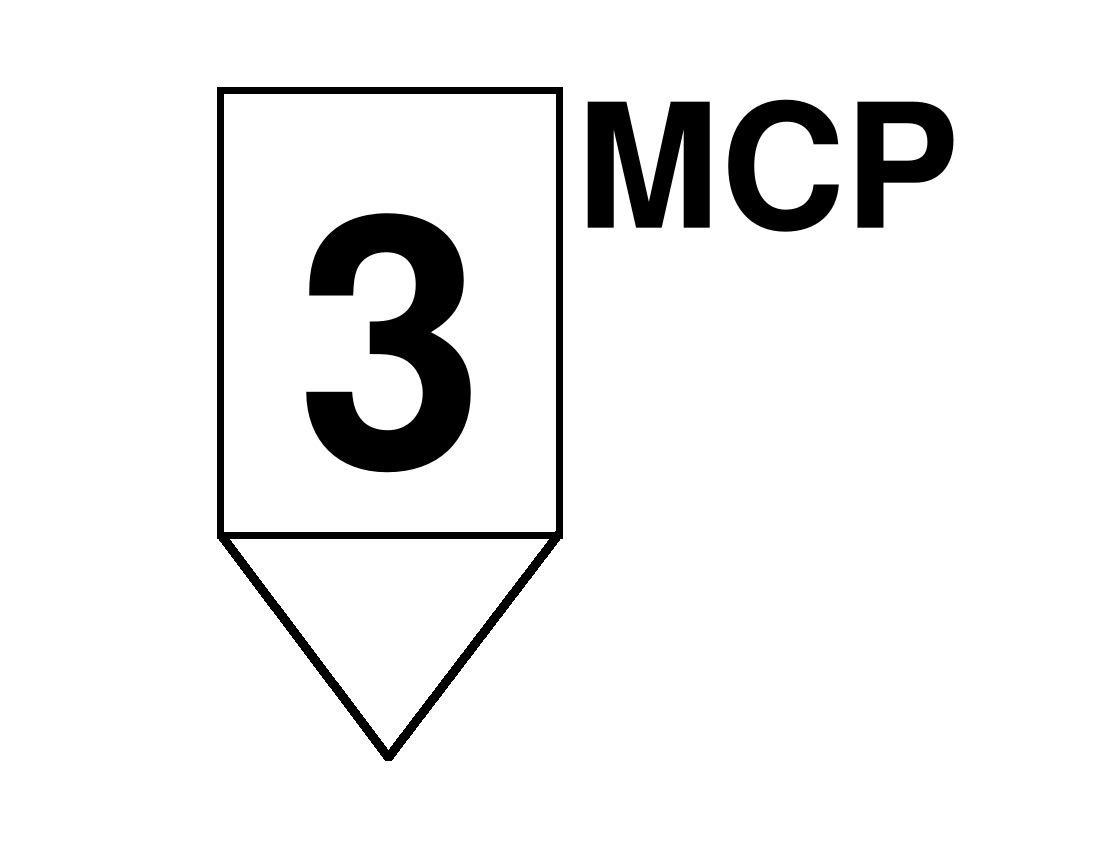

Punkt zbiórki sprzętu do obsługi (Maintenance Collection Point) Punkt założony w celu gromadzenia sprzętu oczekującego na naprawę, kontrolowaną wymianę, kanibalizację lub ewakuację. Może być obsługiwany przez użytkownika lub przez pośrednie jednostki wykonujące obsługę.
|
2.X.2.4.1.8 |
|
||||
|
G*C*SPM---***** |
|
||||

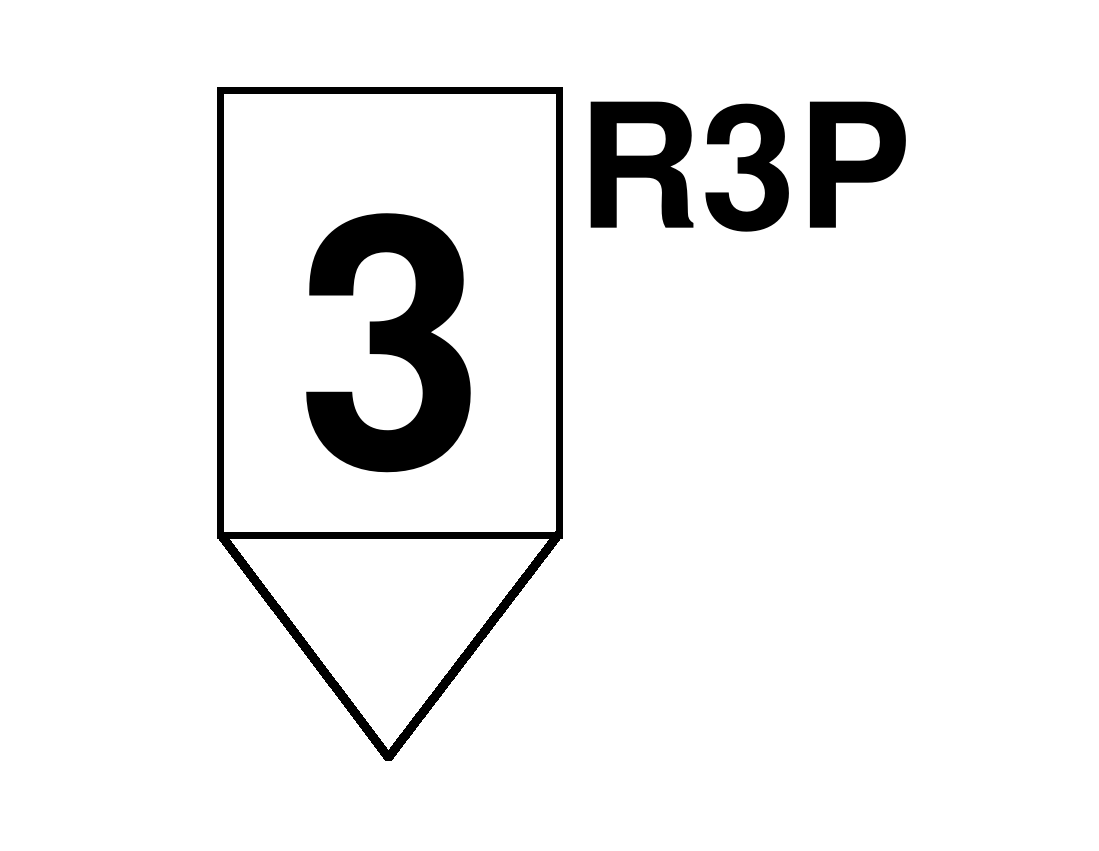

Punkt uzupełnienia uzbrojenia, paliwa lub zaopatrzenia (Rearm, Refuel, and Resupply Point) Punkt w którym przechodzaca jednostka otrzymuje paliwo amunicję i inne zaopatrzenie niezbędne do kontynuowania operacji bojowych. . |
2.X.2.4.1.9 |
|
||||
|
G*C*SPR---***** |
|
||||

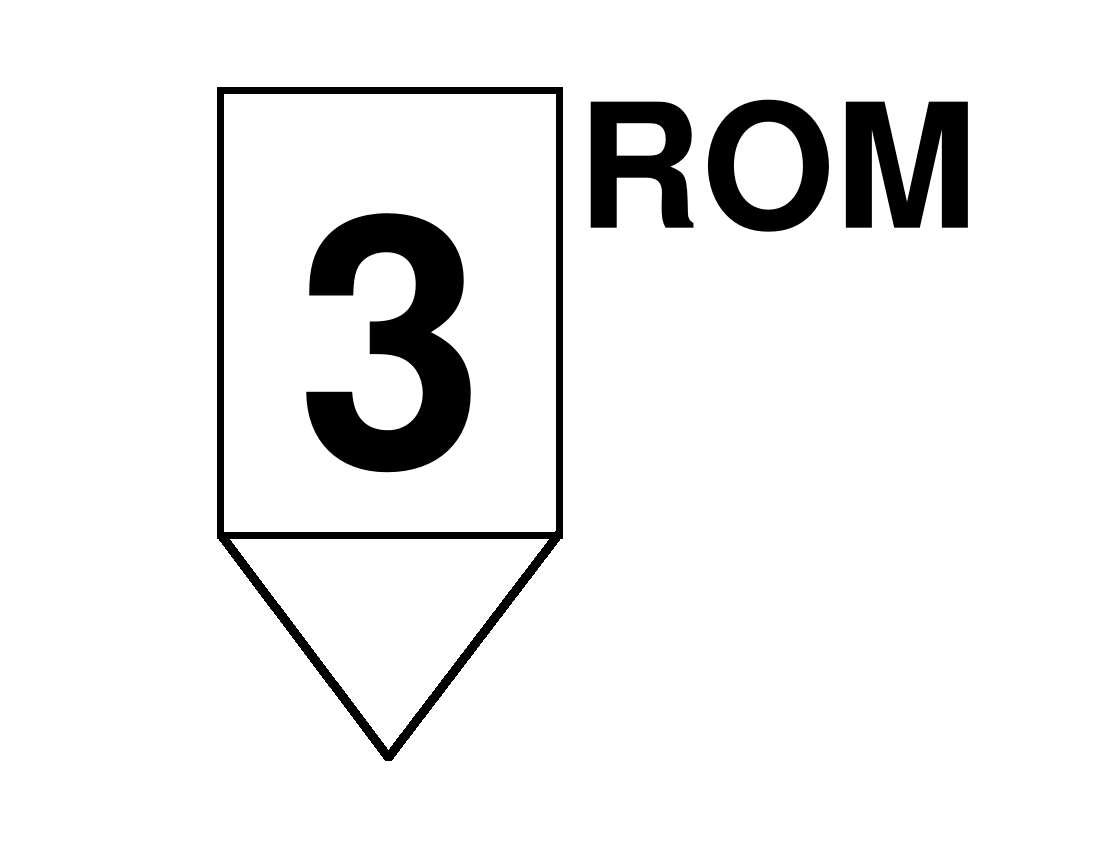

Ruchomy punkt tankowania (Refuel on the Move (ROM) Point) Punkt tworzony podczas długich przemarszów, gdzie pojazdy otrzymują wcześniej założoną (w określonym czasie) ilość paliwa i następnie kontynuują przemieszczanie.
|
2.X.2.4.1.10 |
|
||||
|
G*C*SPU---***** |
|
||||
Punkt kontroli ruchu (Traffic Control Post (TCP)) Miejsce w którym kontrolowany jest ruch drogowy przez żandarmerię wojskową lub środki mechaniczne.
|
2.X.2.4.1.11 |
|
||||
|
G*C*SPO---***** |
|
||||
Punkt przekazywania przyczep (Trailer Transfer Point) Miejsce na trasie w którym następuje przekazanie przyczep między przewoźnikami.
|
2.X.2.4.1.12 |
|
||||
|
G*C*SPI---***** |
|
||||

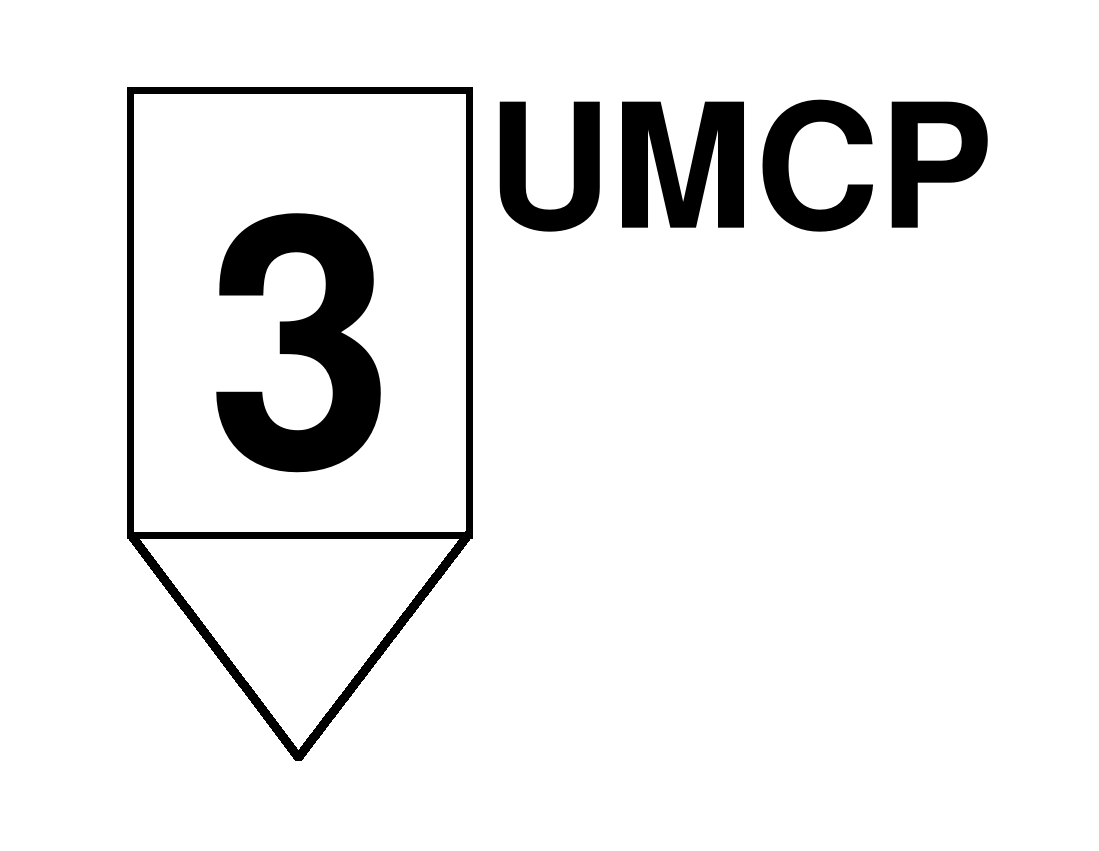

Punkt zbiórki sprzętu do obsługi jednostki (Unit Maintenance Collection Point)
|
2.X.2.4.1.13 |
|
||||
|
G*C*SPN---***** |
|
||||
Punkty zaopatrzenia (tylko USA) (Supply Points (US Only)) Dowolny punkt w który, można otrzymać zaopatrzenie. |
2.X.2.4.1.14 |
|
||||
|
|
|
||||
Symbol ogólny punktu zaopatrzenia (General )
|
2.X.2.4.1.14.1 |
|
||||
|
G*C*SPQT--***** |
|
||||
Klasa I (Class I)
|
2.X.2.4.1.14.2 |
|
||||
|
G*C*SPQA--***** |
|
||||

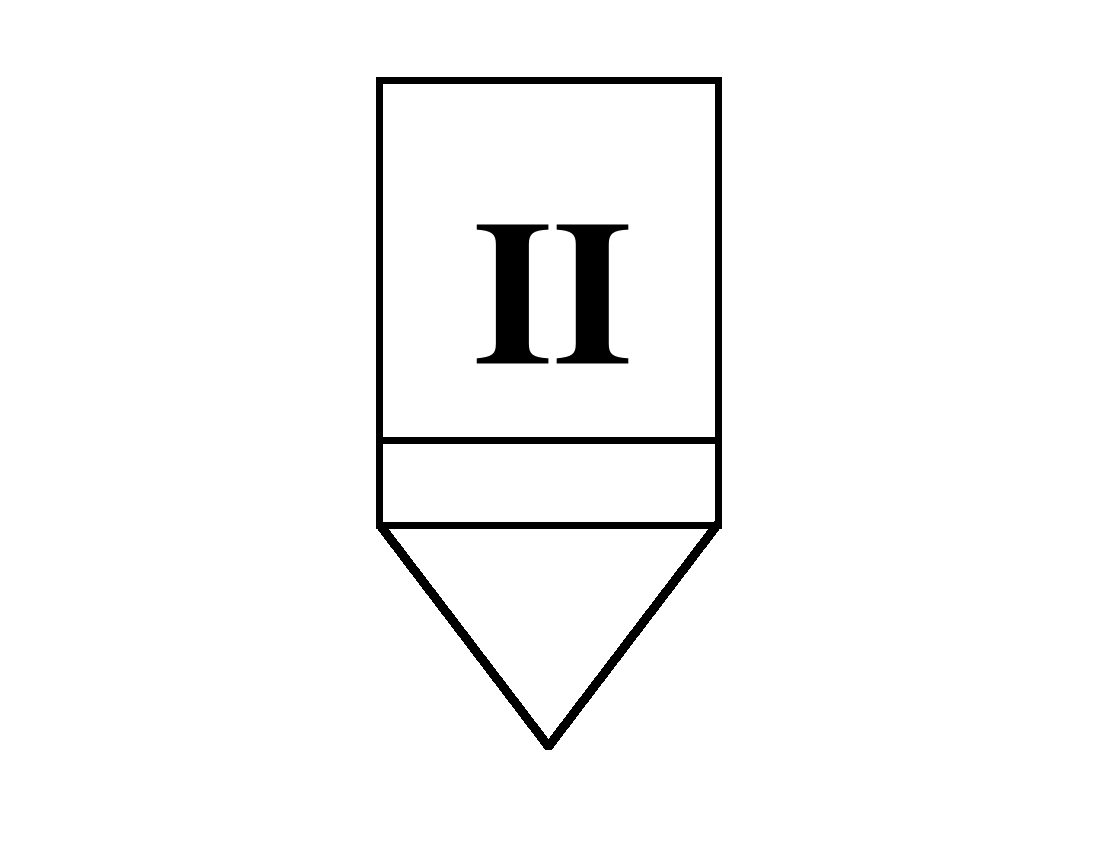

Klasa II (Class II)
|
2.X.2.4.1.14.3 |
|
||||
|
G*C*SPQB--***** |
|
||||
Klasa III (Class III)
|
2.X.2.4.1.14.4 |
|
||||
|
G*C*SPQC--***** |
|
||||
Klasa IV (Class IV)
|
2.X.2.4.1.14.5 |
|
||||
|
G*C*SPQD--***** |
|
||||
Klasa V (Class V)
|
2.X.2.4.1.14.6 |
|
||||
|
G*C*SPQE--***** |
|
||||
Klasa VI (Class VI)
|
2.X.2.4.1.14.7 |
|
||||
|
G*C*SPQF--***** |
|
||||
Klasa VII (Class VII)
|
2.X.2.4.1.14.8 |
|
||||
|
G*C*SPQG--***** |
|
||||
Klasa VIII (Class VIII)
|
2.X.2.4.1.14.9 |
|
||||
|
G*C*SPQH--***** |
|
||||
Klasa IX (Class IX)
|
2.X.2.4.1.14.10 |
|
||||
|
G*C*SPQI--***** |
|
||||
Klasa X (Class X)
|
2.X.2.4.1.14.11 |
|
||||
|
G*C*SPQJ--***** |
|
||||
Punkty amunicyjne (Ammunition Points)
|
2.X.2.4.1.15 |
|
||||
|
|
|
||||
ASP (punkt odbioru i przechowywania amunicji)
|
2.X.2.4.1.15.1 |
|
||||
|
G*C*SPMA--***** |
|
||||

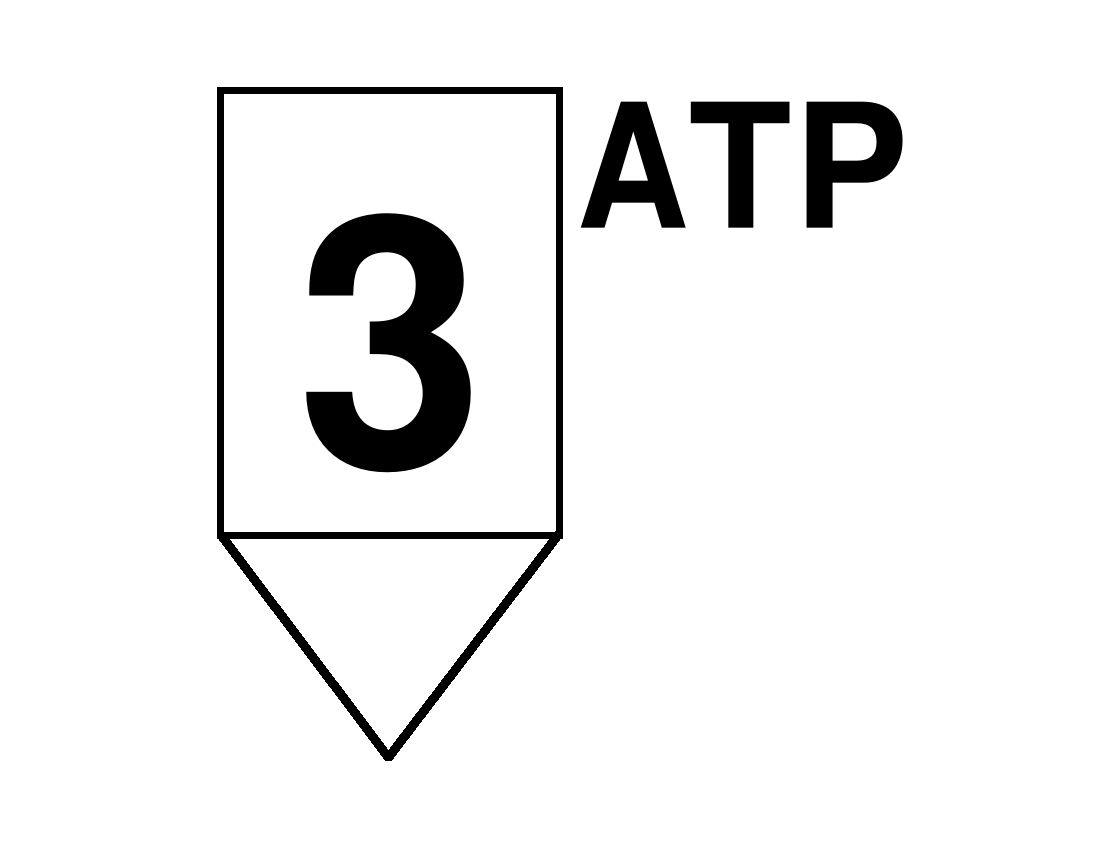

ATP (punkt wysyłania amunicji)
|
2.X.2.4.1.15.2 |
|
||||
|
G*C*SPMT--***** |
|
||||
Linie (Lines)
|
2.X.2.4.2 |
|
||||
|
|
|
||||
Konwoje (Convoys) Grupa pojazdów zorganizowana w celu kontrolowanego i uporządkowanego przemieszczania z lub bez eskorty. Wojska Lądowe—Grupa pojazdów, która przemieszcza się po tej samej trasie, w tym samym czasie i pod jednym dowództwem. |
2.X.2.4.2.1 |
|
||||
|
|
|
||||
Konwój ruchomy (Moving Convoy)
|
2.X.2.4.2.1.1 |
|
||||
|
G*C*SLCM--****** |
|
||||
Konwój zatrzymany (Halted Convoy)
|
2.X.2.4.2.1.2 |
|
||||
|
G*C*SLCH--****** |
|
||||

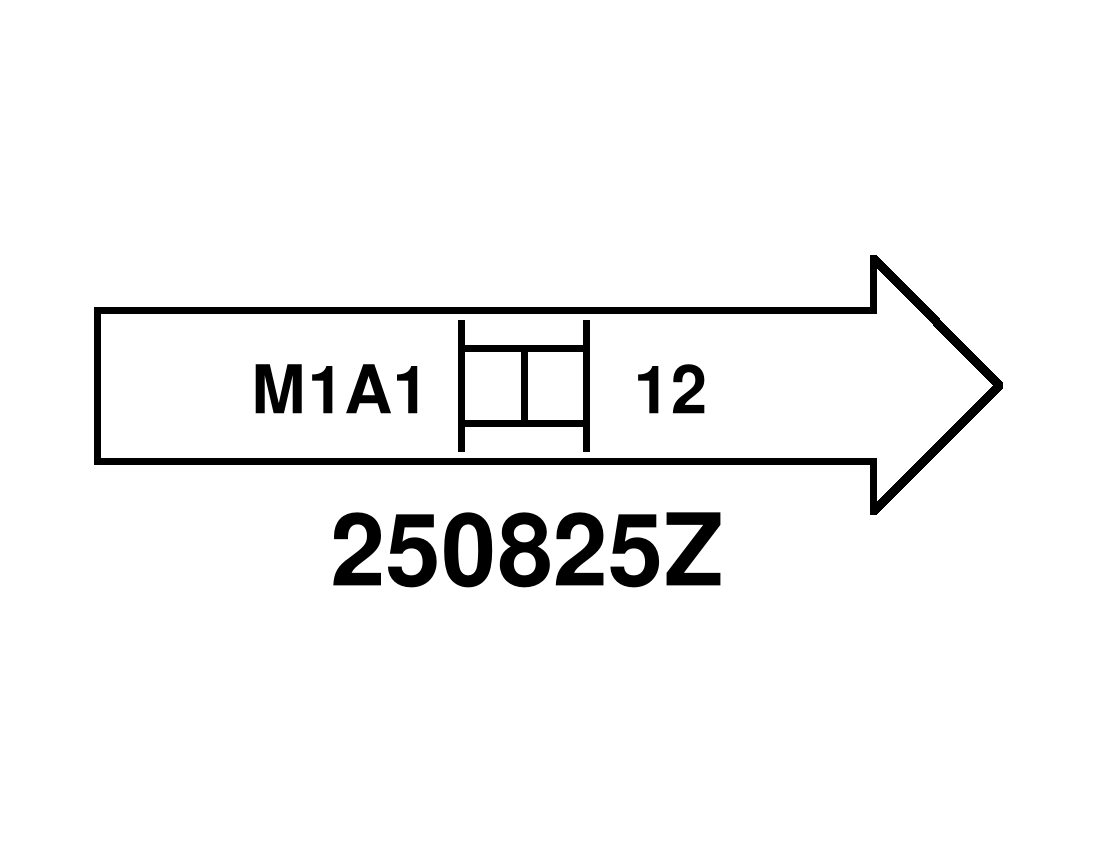

Kolumna 12 średnich czołgów dnia 25 o godz. 0825 (A column of 12 Medium Tanks at 0825 on the 25th)
|
Example
|
|
||||
Drogi zaopatrzenia (Supply Routes)
|
2.X.2.4.2.2 |
|
||||
|
|
|
||||

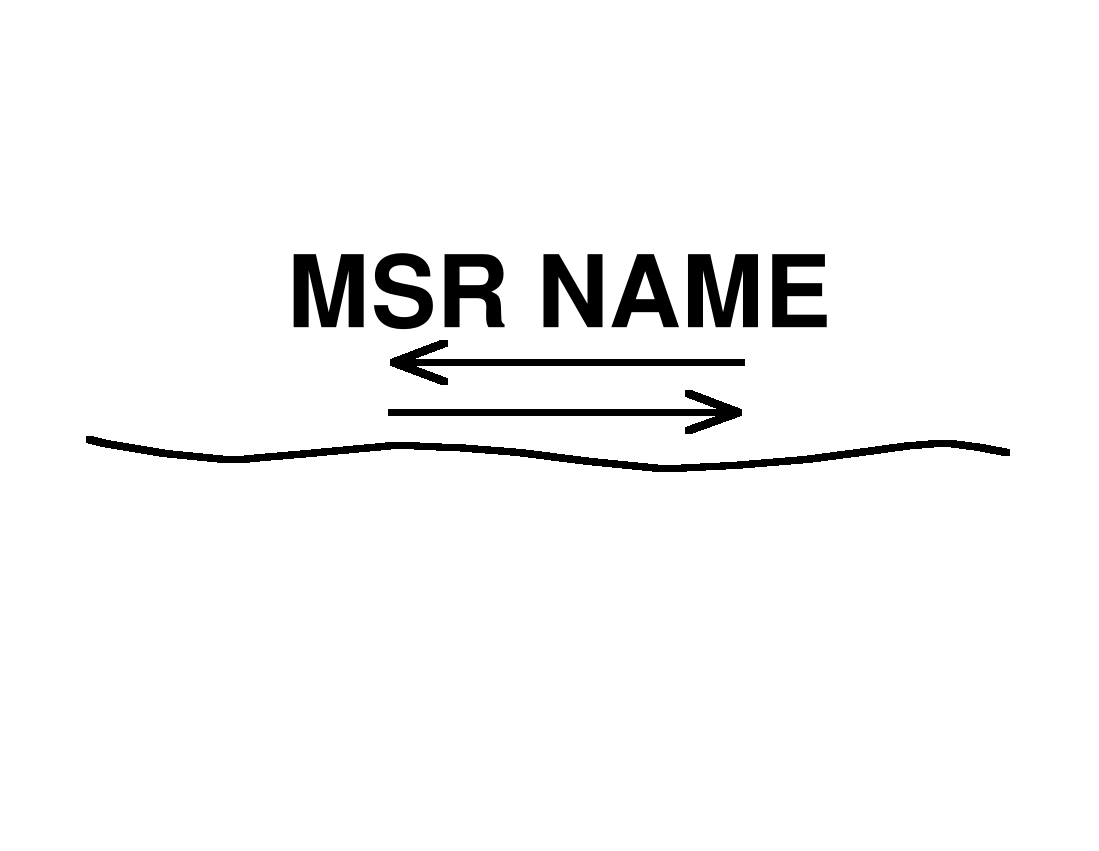

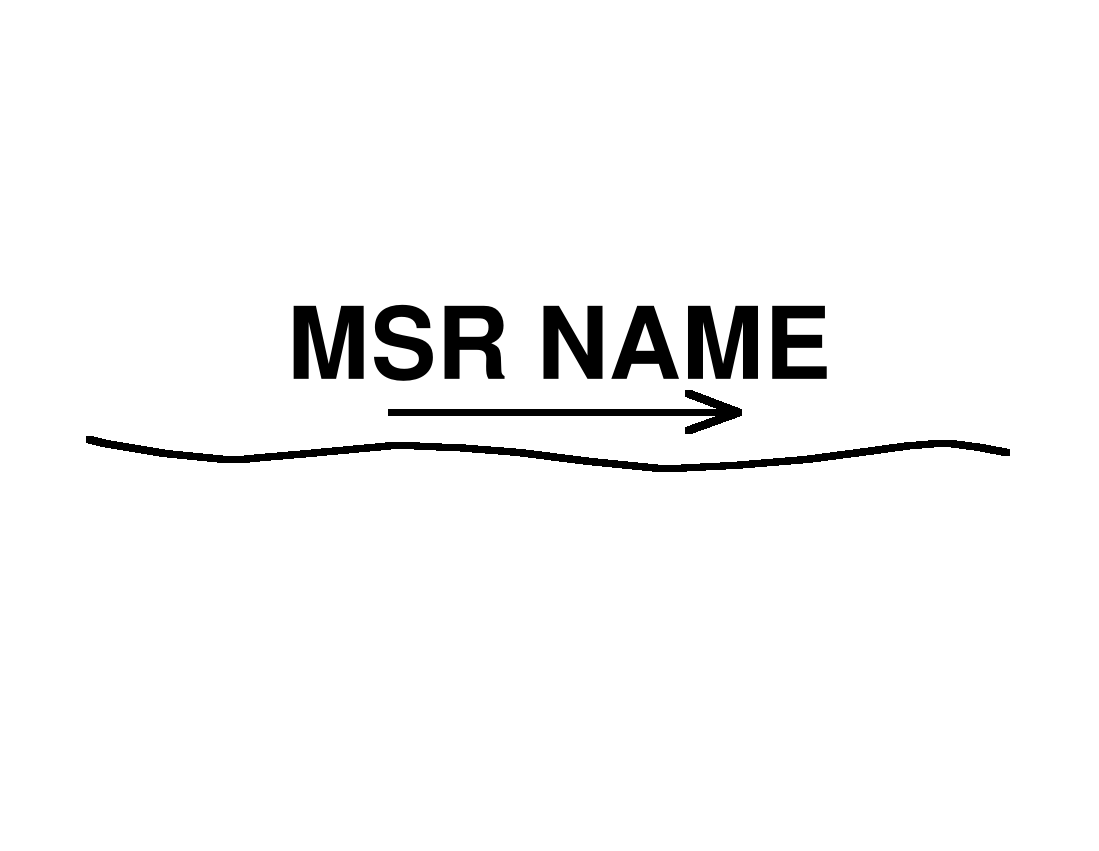

Główna droga zaopatrzenia (Main Supply Route) Droga lub drogi wyznaczone na danym obszarze działań, po których przemieszcza się większość środków transportujących zaopatrzenie dla operacji militarnych.
|
2.X.2.4.2.2.1 |
|
||||
|
G*C*SLRM--***** |
|
||||

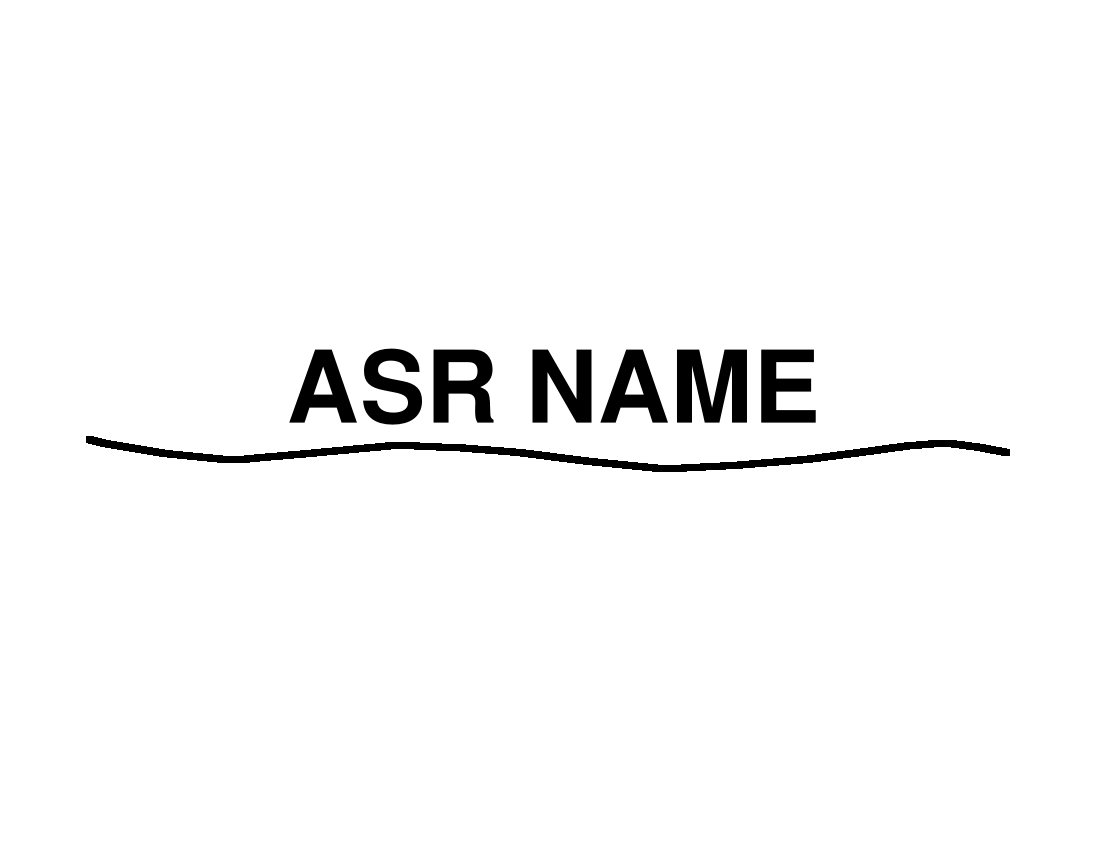

Zapasowa droga zaopatrzenia (Alternate Supply Route) Droga lub drogi wyznaczone na danym obszarze działań wykorzystywane do przewozów drogowych, gdy główne drogi zaopatrzenia stają się niedostępne lub zatłoczone.
|
2.X.2.4.2.2.2 |
|
||||
|
G*C*SLRA--***** |
|
||||

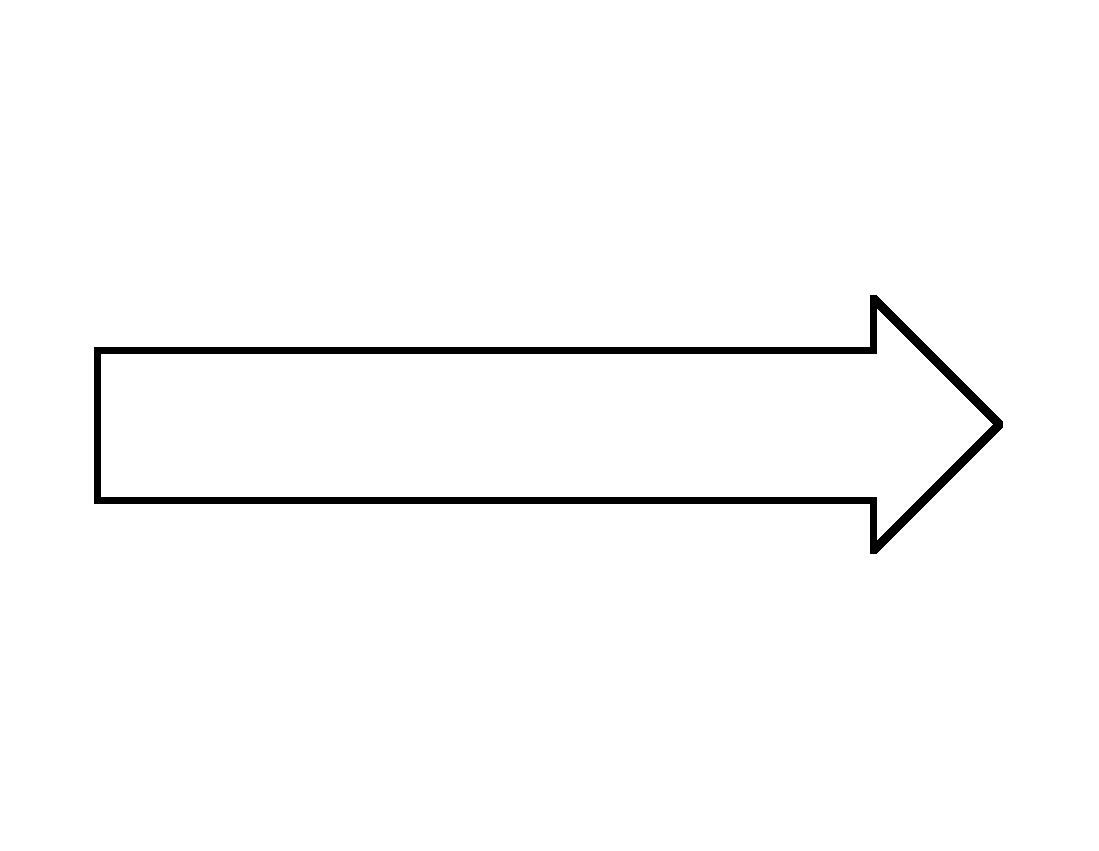

Ruch jednokierunkowy (One-Way Traffic)
|
2.X.2.4.2.2.3 |
|
||||
|
G*C*SLRO--***** |
|
||||
Ruch naprzemienny (Alternating Traffic)
|
2.X.2.4.2.2.4 |
|
||||
|
G*C*SLRT--***** |
|
||||
Ruch dwukierunkowy (Two-Way Traffic)
|
2.X.2.4.2.2.5 |
|
||||
|
G*C*SLRW--***** |
|
||||
Obszar, rejon (Area)
|
2.X.2.4.3 |
|
||||
|
|
|
||||

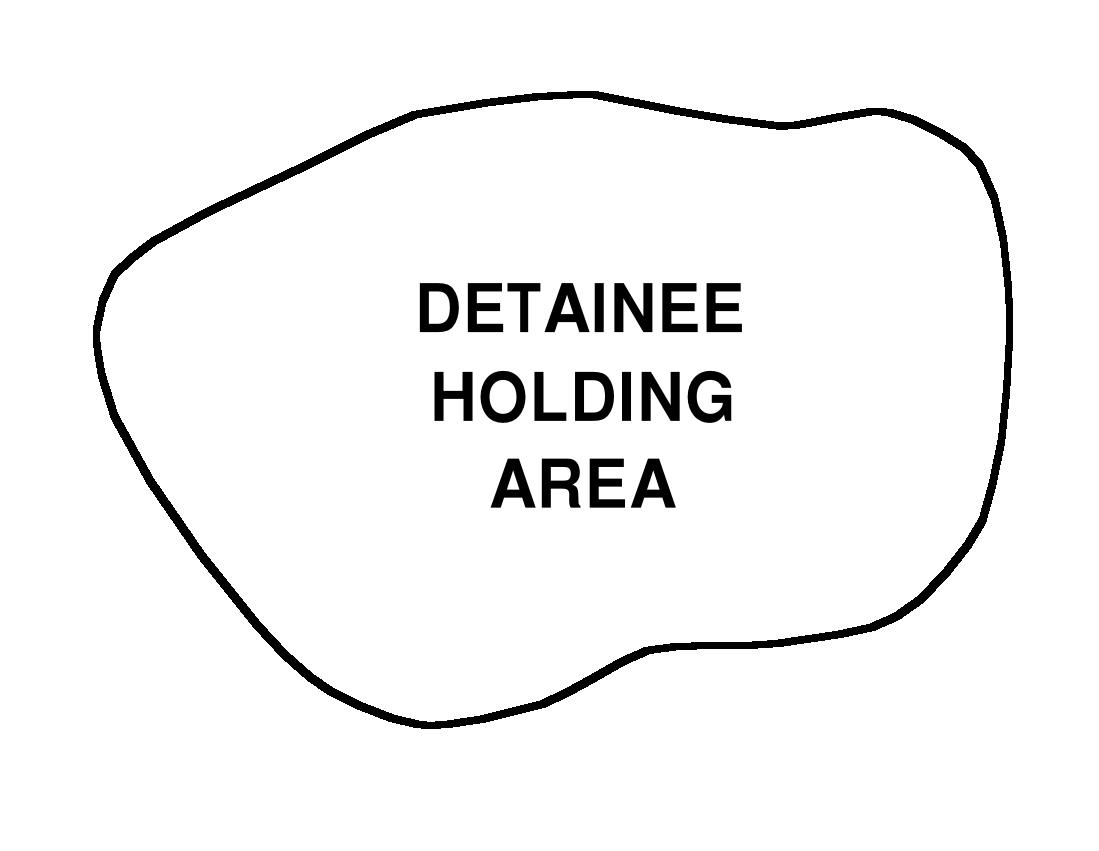

Obszar przetrzymywania w areszcie (Detainee Holding Area)
|
2.X.2.4.3.1 |
|
||||
|
G*C*SAD---***** |
|
||||

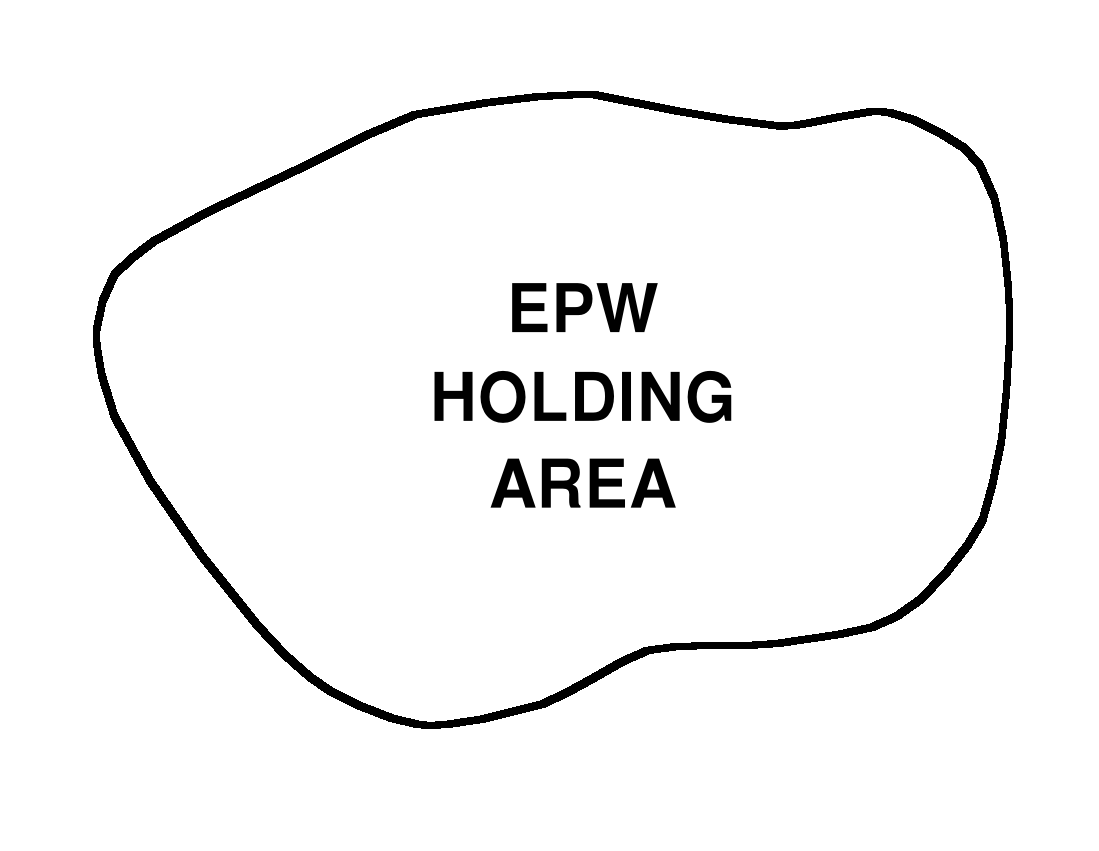

Obszar przetrzymywania jeńców wojennych (Enemy Prisoner of War (EPW) Holding Area)
|
2.X.2.4.3.2 |
|
||||
|
GHC*SAP---***** |
|
||||

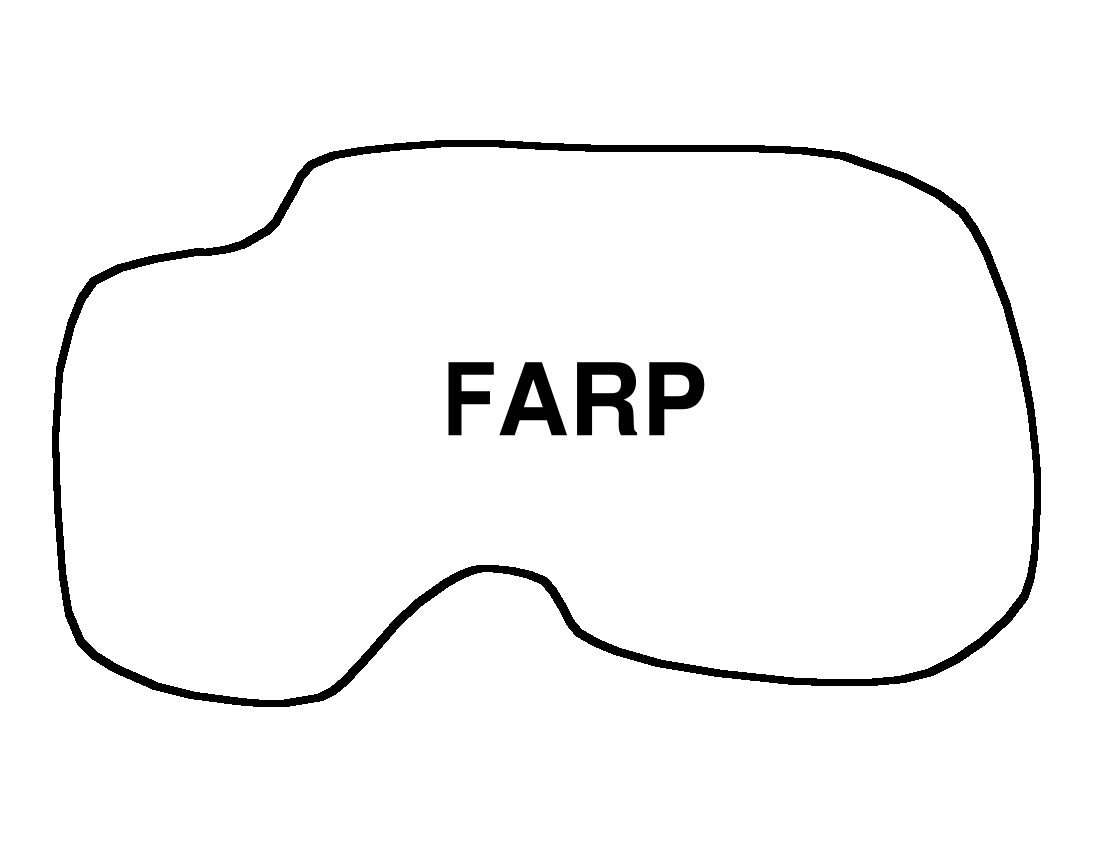

Wysunięty punkt uzupełniania amunicji i tankowania (Forward Arming and Refueling Point (FARP)) Tymczasowy obiekt, zorganizowany, wyposażony i rozwinięty przez dowódcę lotnictwa. Punkt zazwyczaj znajduje się w głównym obszarze walki bliżej obszaru operacji niż obszar wsparcia działań bojowych jednostki lotniczej (CSS). Zapewnia paliwo i amunicje niezbędne dla jednostek lotniczych wykonujących manewry w czasie walki. Umożliwia szybkie uzupełnienie amunicji i paliwa przez samoloty bojowe. |
2.X.2.4.3.3 |
|
||||
|
G*C*SAR---***** |
|
||||
Obszar przetrzymywania uchodźców (Refugee Holding Area)
|
2.X.2.4.3.4 |
|
||||
|
G*C*SAH---***** |
|
||||
Obszary wsparcie (Support Areas) Obszary wyznaczone w którym znajdują się elementy wsparcia bojowego (CSS) i niektóre inne elementy wspierające jednostkę. |
2.X.2.4.3.5 |
|
||||
|
|
|
||||

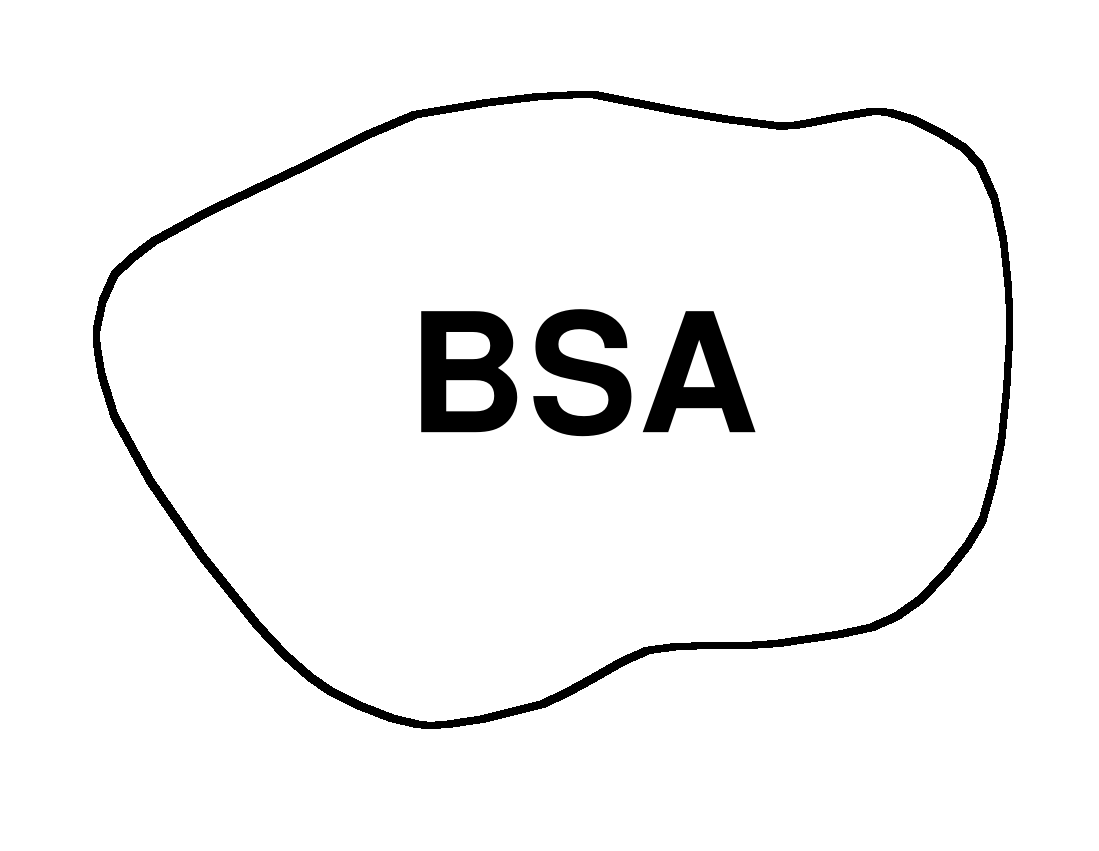

Obszar wsparcia brygady (Brigade Support Area (BSA)) Wyznaczony obszar w którym elementy wsparcia bojowego (CSS) z dowództwa oddziałów i służb tyłowych dywizji (DISCOM) i dowództwa oddziałów i służb tyłowych korpusu (COSCOM) zapewniają logistyczne wsparcie brygady. Terenem i rozmieszczeniem jednostek zarządza wysunięty batalion wsparcia (FSB). |
2.X.2.4.3.5.1 |
|
||||
|
G*C*SATB--***** |
|
||||

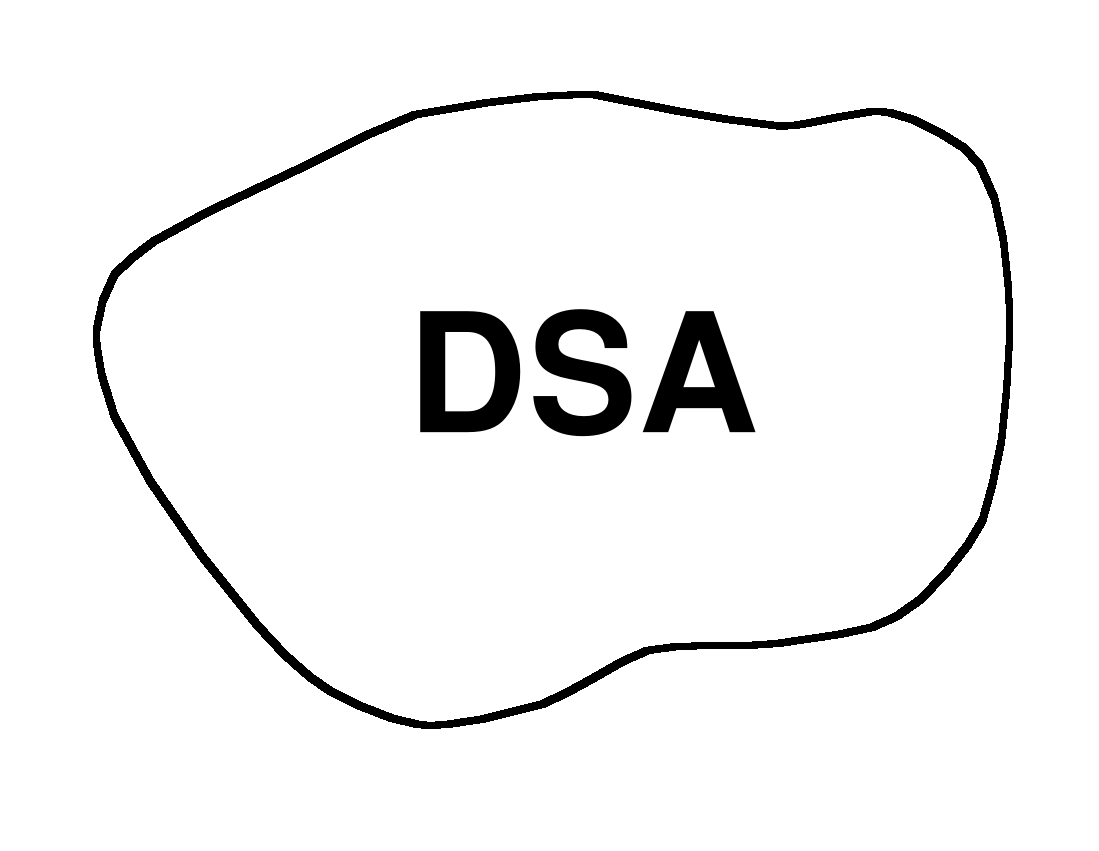

Obszar wsparcia dywizji (Division (DSA)) Obszar zwykle znajdujący się na tyłach dywizji i często i często w pobliżu instalacji lotniskowych przy głównej drodze zaopatrzenia. Obszar wsparcia dywizji obejmuje części tyłowego stanowiska dowodzenia dywizji, Stanowiska Dowodzenia DISCOM i jednostek organicznych przyłączonych do DISCOM. Może również zawierać jednostki COSCOM wspierające dywizję. |
2.X.2.4.3.5.2 |
|
||||
|
G*C*SATD--***** |
|
||||

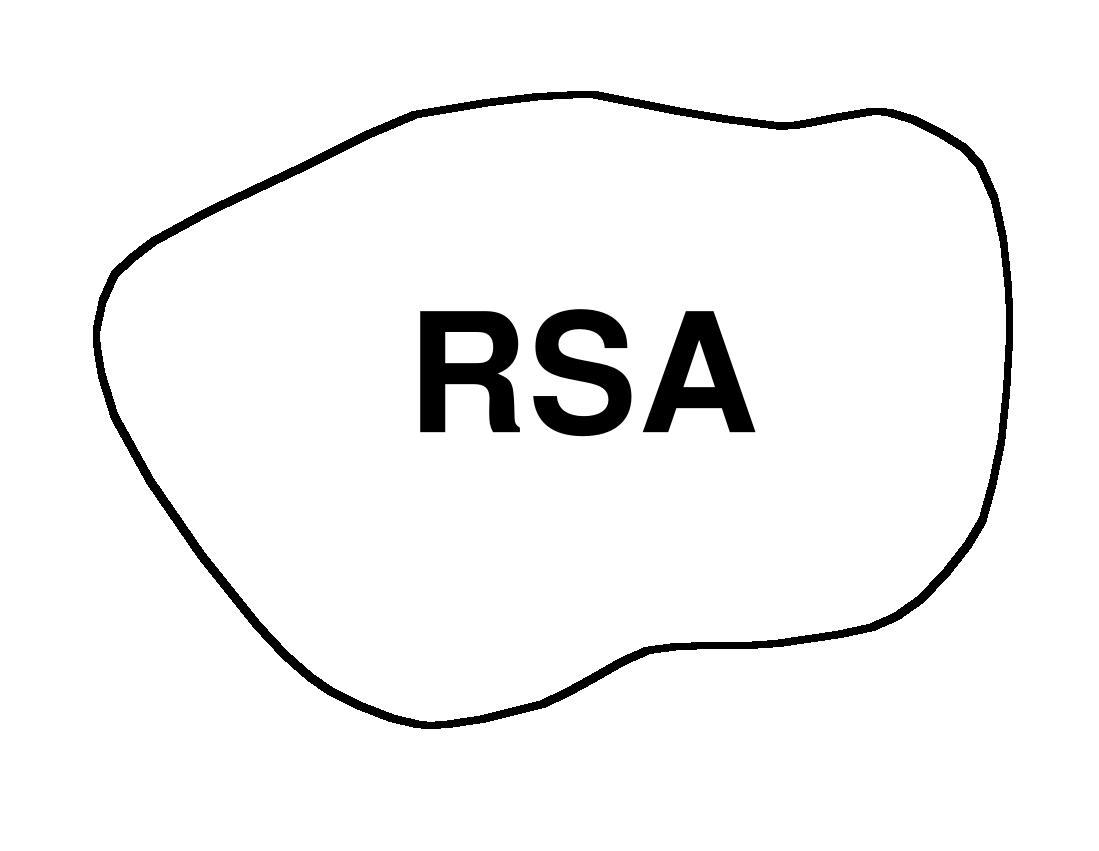

Obszar wsparcia pułku (Regimental (RSA))
|
2.X.2.4.3.5.3 |
|
||||
|
G*C*SATR--***** |
|
||||
