Karta sieciowa
Karta sieciowa - to urządzenie odpowiedzialne za wysyłanie i odbieranie danych w sieciach LAN ( sieć lokalna łącząca komputery na określonym obszarze np. szkoła). Każdy komputer, który ma korzystać z dobrodziejstw sieci, powinien być wyposażony w taką kartę. Każda karta jest przystosowana tylko do jednego typu sieci (np. Ethernet) i posiada niepowtarzalny numer, który identyfikuje zawierający ją komputer.( jest to adres fizyczny zwany adresem MAC, zazwyczaj umieszczony na stałe w pamięci RAM) Przydziela go międzynarodowa instytucja pod nazwą IEEE. Każdemu producentowi przypisuje ona odpowiedni kod i zakres liczbowy.
Adres MAC:
Wytwórca interfejsu Ethernet tworzy niepowtarzalny adres o długości 48-bitów (zapisanym w systemie szesnastkowym), zwany często adresem sprzętowym lub adresem fizycznym. Adres ten jest nazywany również adresem sterowania dostępem do medium - Media Access Control (MAC).
Pierwsze 24 bity oznaczają producenta, pozostałe 24 bity są unikalnym identyfikatorem danego egzemplarza karty.
Transfer danych w kartach sieciowych:
Pełnodupleksowy - może jednocześnie wysyłać i odbierać dane.
Półdupleksowy -podczas jednej operacji karta sieciowa może wyłącznie wysyłać lub odbierać dane.
Złącza karty sieciowej:
Karta Ethernet 100Base i 1000 Base - gniazdo RJ-45(kabel UTP: skrętka)
Złącze RJ-45 (ang. Registered Jack - Type 45) - rodzaj ośmiostykowego złącza (gniazdo i wtyk) używanego najczęściej do zakończenia przewodów typu "skrętka" (UTP, STP, itp.). Wykorzystywane w różnego rodzaju sprzęcie telekomunikacyjnym i komputerowym. Najbardziej rozpowszechnione jako podstawowe złącze do budowy przewodowych sieci komputerowych w standardzie Ethernet. Przewód używający złączy RJ-45 może być wykonany w trzech wersjach - normalnej, skrosowanej oraz odwróconej (tzw. roll back). Wersja standardowa służy do łączenia urządzenia końcowego (np. komputera, drukarki, itp.) z koncentratorem (hubem) bądź switchem. Wersja skrosowana służy do łączenia komputerów bez pośrednictwa koncentratora, bądź do łączenia koncentratorów. Wersja odwrócona służy między innymi do podłączania routera Cisco do komputera przez łącze konsolowe.

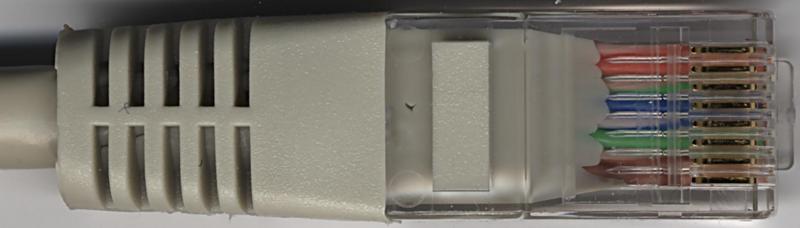

RJ-45
Skrętka (od ang. Twisted -pair wire) jest to rodzaj kabla sygnałowego (służącego do przesyłania informacji), który zbudowany jest z jednej lub więcej par skręconych z sobą przewodów miedzianych, przy czym każda z par posiada inną długość skręcenia w celu obniżenia zakłóceń wzajemnych, zwanych przesłuchami. Niestety skręcenie przewodów powoduje równocześnie zawężenie pasma transmisyjnego. Wyróżnia się skrętkę nieekranowaną, ekranowaną (posiadającą dodatkowe płaszcze z folii) oraz skrętkę z folią (ScTP). Zastosowanie skrętki to łącza telekomunikacyjne oraz sieci komputerowe, obecnie najczęściej wykorzystywana jest w telefonii analogowej oraz w sieciach Ethernet. Skrętka ma zastosowanie zarówno do przesyłania danych w postaci analogowej jak i cyfrowej.

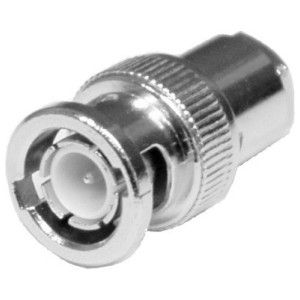

złącze BNC - złącze stosowane do łączenia sieci zbudowanych z kabli koncentrycznych (np. 10BASE5) oraz w aparaturze pomiarowej, systemach telewizji przemysłowej i radiotelekomunikacji (np. CB Radio). W przypadku sieci komputerowych, nie jest już stosowane, gdyż ten typ sieci został wyparty przez strukturę 10BASE-T opartą na przewodach równoległych zwanych popularnie skrętką (ang. Twisted -pair), jednakże znajduje dalsze szerokie zastosowanie w elektronicznej aparaturze pomiarowej m.in. ze względu na
swoją trwałość.
Budowa karty sieciowej:
Obecnie produkowane karty sieciowe mają wbudowany własny procesor, co umożliwia przetwarzanie niektórych danych bez angażowania głównego procesora oraz własną pamięć RAM, która pełni rolę bufora w przypadku, gdy karta nie jest w stanie przetworzyć napływających z dużą szybkością danych. Niektóre współcześnie produkowane karty posiadają także możliwość podłączenia programowalnej pamięci Remote Boot PROM, pozwalającej na załadowanie systemu operacyjnego z sieciowego serwera. Karta oznaczona przydomkiem Combo posiada równocześnie interfejsy wyjściowe: UTP, BNC i złączem AUI (nigdy nie mogą one działać równocześnie!!!).
Rozróżnia się karty pracujące z prędkościami 10 Mbps, 100 Mbps i 1Gbps, oraz takie które mogą automatycznie wykrywać prędkość sieci i dostosowywać się do niej.
Zasada działania karty sieciowej:
Głównym zadaniem karty sieciowej jest transmisja i rozszyfrowywanie informacji biegnących łączami komunikacyjnymi. Przesyłanie danych rozpoczyna się od uzgodnienia parametrów transmisji pomiędzy stacjami (np. prędkość, rozmiar pakietów). Następnie dane są przekształcane na sygnały elektryczne, kodowane, kompresowane i wysyłane do odbiorcy. Jego karta dokonuje ich deszyfracji i dekompresji. Tak więc karta odbiera i zamienia pakiety na bajty zrozumiałe dla procesora stacji roboczej. Poza tym karta sieciowa może pełnić funkcję wspomagającą zarządzanie pracą sieci, o ile posiada możliwość obsługi specjalnego protokołu (np. SNMP 2), służącego do wzajemnego komunikowania się urządzeń sieciowych.Karta telewizyjna umożliwia oglądanie telewizji analogowej lub cyfrowej na monitorze. Może mieć postać karty rozszerzeń montowanej w gnieździe magistrali PCI lub urządzenia podłączonego do USB.
Karta Wi-fi - realizuje połączenia sieciowe bez okablowania.
