POLITECHNIKA RADOMSKA im. Kazimierza Pułaskiego WYDZIAŁ TRANSPORTU |
LABORATORIUM ELEKTRONIKI |
Data:
|
||
Wykonali |
Grupa:
|
Zespół:
|
Rok akademicki:
|
|
Temat: |
Badanie diod półprzewodnikowych |
Nr ćwiczenia: 1 |
Ocena:
|
Cel ćwiczenia:
Celem ćwiczenia było wyznaczenie podstawowych parametrów diod prostowniczych i stabilizacyjnych oraz na ich podstawie wykreślenie charakterystyk statycznych tych elementów.
Przebieg ćwiczenia:
Kierunek przewodzenia |
Kierunek zaporowy |
||||||
UF |
IF |
RS |
rd |
UR |
IR |
RS |
rd |
[V] |
[A] |
[Ω] |
[Ω] |
[V] |
[mA] |
[Ω] |
[Ω] |
DZG 4 |
|||||||
0,5257 |
0,4 |
1.31 |
0.291 |
200 |
0,3 |
666667 |
1250000 |
0,4966 |
0,3 |
1.66 |
0.276 |
150 |
0,26 |
576923 |
500000 |
0,4828 |
0,25 |
1.93 |
0.372 |
100 |
0,16 |
625000 |
454545.5 |
0,4642 |
0,2 |
2.32 |
0.462 |
50 |
0,05 |
1000000 |
1538462 |
0,4411 |
0,15 |
2.94 |
0.540 |
10 |
0,024 |
416667 |
|
0,4141 |
0,1 |
4.14 |
0.810 |
|
|
|
|
0,3736 |
0,05 |
7.47 |
2.044 |
|
|
|
|
0,3000 |
0,014 |
21.43 |
8.403 |
|
|
|
|
0,2000 |
0,0021 |
95.24 |
50.000 |
|
|
|
|
0,1100 |
0,0003 |
366.67 |
|
|
|
|
|
Kierunek przewodzenia |
Kierunek zaporowy |
||||||
DZG 7 |
|||||||
UF |
IF |
RS |
rd |
UR |
IR |
RS |
rd |
[V] |
[A] |
[Ω] |
[Ω] |
[V] |
[mA] |
[Ω] |
[Ω] |
0,5178 |
0,3 |
1.73 |
0.674 |
50 |
3 |
16667 |
|
0,4841 |
0,25 |
1.94 |
0.436 |
|
|
|
|
0,4623 |
0,2 |
2.31 |
0.404 |
|
|
|
|
0,4421 |
0,15 |
2.95 |
0.506 |
|
|
|
|
0,4168 |
0,1 |
4.17 |
1.024 |
|
|
|
|
0,3656 |
0,05 |
7.31 |
1.988 |
|
|
|
|
0,3000 |
0,017 |
17.65 |
6.757 |
|
|
|
|
0,2000 |
0,0022 |
90.91 |
50.000 |
|
|
|
|
0,1000 |
0,0002 |
500.00 |
|
|
|
|
|
DK 60 |
|||||||
UF |
IF |
RS |
rd |
UR |
IR |
RS |
rd |
[V] |
[A] |
[Ω] |
[Ω] |
[V] |
[mA] |
[Ω] |
[Ω] |
0,9726 |
0,6 |
1.62 |
0.317 |
|
|
|
|
0,9409 |
0,5 |
1.88 |
0.249 |
|
|
|
|
0,9160 |
0,4 |
2.29 |
0.200 |
|
|
|
|
0,8960 |
0,3 |
2.99 |
0.528 |
|
|
|
|
0,8432 |
0,2 |
4.22 |
0.508 |
|
|
|
|
0,7924 |
0,1 |
7.92 |
0.832 |
|
|
|
|
0,7508 |
0,05 |
15.02 |
1.539 |
|
|
|
|
0,7000 |
0,017 |
41.18 |
6.667 |
|
|
|
|
0,6000 |
0,002 |
300.00 |
58.824 |
|
|
|
|
0,5000 |
0,0003 |
1666.67 |
|
|
|
|
|
BYP 401-400 |
|||||||
UF |
IF |
RS |
rd |
UR |
IR |
RS |
rd |
[V] |
[A] |
[Ω] |
[Ω] |
[V] |
[mA] |
[Ω] |
[Ω] |
0.961 |
1 |
0.96 |
0.194 |
200 |
0.01 |
20000000 |
14285714 |
0.9125 |
0.75 |
1.22 |
-0.009 |
150 |
0.0065 |
23076923 |
20000000 |
0.8749 |
0.5 |
1.75 |
0.143 |
100 |
0.004 |
25000000 |
25000000 |
0.8606 |
0.4 |
2.15 |
0.101 |
50 |
0.002 |
25000000 |
40000000 |
0.8505 |
0.3 |
2.84 |
0.281 |
10 |
0.001 |
10000000 |
|
0.8224 |
0.2 |
4.11 |
0.371 |
|
|
|
|
0.7853 |
0.1 |
7.85 |
1.047 |
|
|
|
|
0.7 |
0.0185 |
37.84 |
6.192 |
|
|
|
|
0.6 |
0.00235 |
255.32 |
48.780 |
|
|
|
|
0.5 |
0.0003 |
1666.67 |
|
|
|
|
|
Diody stabilizacyjne |
|||||||
Kierunek przewodzenia |
Kierunek zaporowy |
||||||
BZP 620 C9V1 |
|||||||
UF |
IF |
RS |
rd |
UR |
IR |
RS |
rd |
[V] |
[A] |
[Ω] |
[Ω] |
[V] |
[mA] |
[Ω] |
[Ω] |
0.867 |
0.5 |
1.73 |
0.370 |
8.622 |
100 |
86 |
0.75 |
0.83 |
0.4 |
2.08 |
0.138 |
8.607 |
80 |
108 |
1.75 |
0.8162 |
0.3 |
2.72 |
0.179 |
8.572 |
60 |
143 |
2.1 |
0.7983 |
0.2 |
3.99 |
0.302 |
8.53 |
40 |
213 |
4 |
0.7681 |
0.1 |
7.68 |
0.384 |
8.49 |
30 |
283 |
3.7 |
0.7489 |
0.05 |
14.98 |
1.270 |
8.453 |
20 |
423 |
6.6 |
0.7 |
0.0115 |
60.87 |
9.302 |
8.387 |
10 |
839 |
12.2 |
0.6 |
0.00075 |
800.00 |
|
8.326 |
5 |
1665 |
32.30769 |
|
|
|
|
8.2 |
1.1 |
7455 |
222.2222 |
|
|
|
|
8 |
0.2 |
40000 |
|
BZP 620 C6V2 |
|||||||
UF |
IF |
RS |
rd |
UR |
IR |
RS |
rd |
[V] |
[A] |
[Ω] |
[Ω] |
[V] |
[mA] |
[Ω] |
[Ω] |
0.8202 |
0.5 |
1.64 |
0.182 |
6.343 |
100 |
63 |
0.15 |
0.802 |
0.4 |
2.01 |
0.570 |
6.34 |
80 |
79 |
1 |
0.745 |
0.3 |
2.48 |
-0.168 |
6.32 |
60 |
105 |
1.6 |
0.7945 |
0.3 |
2.65 |
0.327 |
6.288 |
40 |
157 |
2 |
0.7332 |
0.1 |
7.33 |
0.464 |
6.268 |
30 |
209 |
3.6 |
0.71 |
0.05 |
14.20 |
2.280 |
6.232 |
20 |
312 |
12.5 |
0.6 |
0.00175 |
342.86 |
|
6.107 |
10 |
611 |
33.438 |
|
|
|
|
6 |
6.8 |
882 |
101.010 |
|
|
|
|
5.5 |
1.85 |
2973 |
352.941 |
|
|
|
|
5.2 |
1 |
5200 |
|

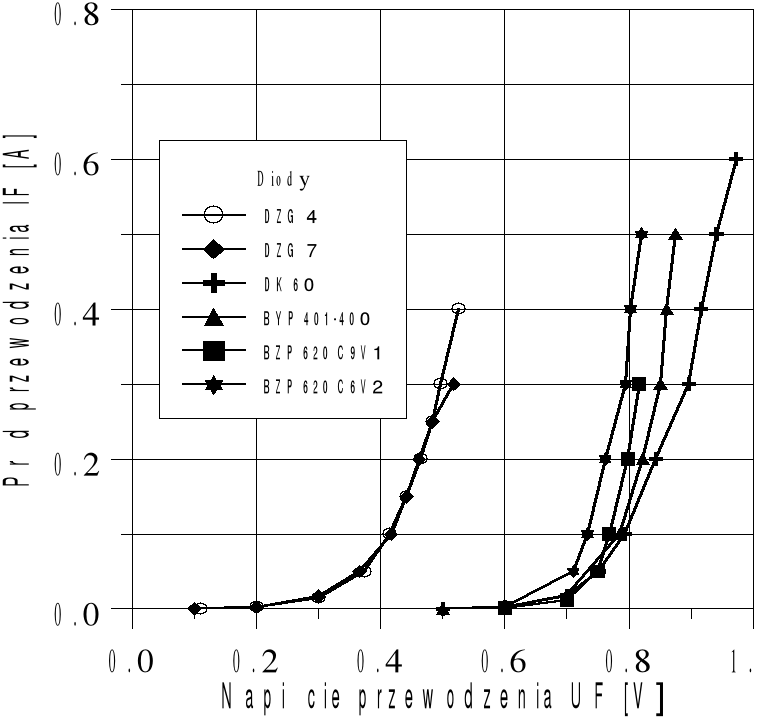

Wykresy prądu w funkcji napięcia dla kierunku przewodzenia i zaporowego
Wykresy dla diod Zenera

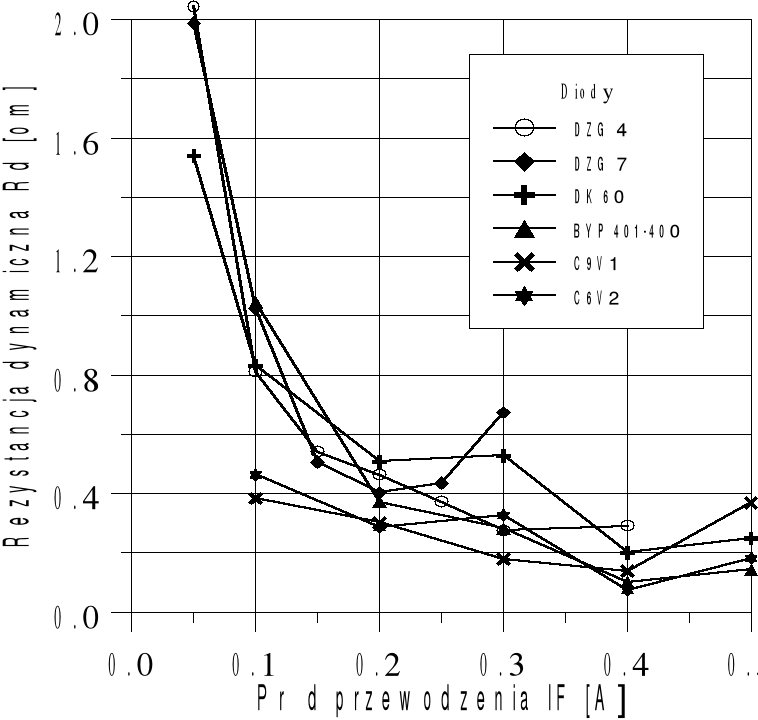

Wykresy rezystancji w kierunku przewodzenia
Wykres rezystancji statycznej w kierunku zaporowym
Wnioski:
Na podstawie przeprowadzonych pomiarów możemy stwierdzić, że:
Badane przez nas diody działały poprawnie, zgodnie z założeniami teoretycznymi.
Napięcie przewodzenia diod krzemowych wynosi około 0,8 V i jest wyższe niż dla diod germanowych (0,5 V).
Prąd wsteczny diody germanowej DZG 4 (0,3 mA dla UR=200 V) jest dużo większy niż dla diody krzemowej BYP 401-400 (10 μA).
Dla diod stabilizacyjnych prąd wsteczny gwałtownie rośnie podczas osiągania napięcia Zenera. Rezystancja statyczna i dynamiczna natomiast gwałtownie maleją. Potwierdza to stabilizujące własności tego typu diod.
Rezystancje statyczne i dynamiczne wszystkich diod maleją wraz ze wzrostem prądu przewodzenia i są niższe dla diod germanowych.
Otrzymana charakterystyka rezystancji statycznej dla diody krzemowej okazuje się mieć dziwny kształt. Prawdopodobnie jest to spowodowane dużym błędem pomiaru prądu wstecznego, którego wartość jest bardzo mała, a zastosowany mikroamperomierz budził podczas pomiarów pewne zastrzeżenia. Wartości rezystancji statycznej dla diody germanowej były dużo niższe niż dla diody krzemowej.
Porównując diody w zależności od materiału z jakiego zostały wykonane, możemy zauważyć, że diody krzemowe mają nieco wyższe napięcie przewodzenia i rezystancje w kierunku przewodzenia, lecz dużo lepsze właściwości w kierunku zaporowym. Ponadto są trwalsze, odporniejsze na wysoką temperaturę, mogą przewodzić większe prądy i dlatego diod germanowych nie stosuje się obecnie w prostownikach ale tylko jako detekcyjne itp.
