Instrukcja do ćwiczenia

Temat: Badanie przetwornika napięcia zmiennego na stałe AC/DC.

0x01 graphic

Koszalin rok szk. 2002/2003


  1. Badanie przetworników napięcia zmiennego na stałe.

    1. Badanie przetwornika biernego.

      1. Pomiar charakterystyki przejściowej Uwy = f (Uwe).

W tym punkcie należy wykonać dwie charakterystyki przejściowe. Jedna charakterystyka dla małych napięć w celu dokładnego zbadania nieliniowości przetwarzania a druga w celu zbadania nieliniowości przetwarzania w całym zakresie napięć wejściowych.

Zmontować układ pomiarowy jak na rysunku poniżej.

0x01 graphic

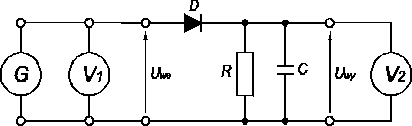

Rys. 1. Układ pomiarowy

G - generator napięcia sinusoidalnego.

1 - woltomierz napięcia zmiennego.

V2 - woltomierz napięcia stałego.

Charakterystyka pierwsza.

Na wejście podać sygnał sinusoidalny o częstotliwości 2 kHz i napięciu zmieniającym się w zakresie podanym w tabeli. Odczytywać napięcie wyjściowe a wyniki zanotować w tabeli.

Uwe

[mV]

2

4

8

10

15

20

25

30

50

100

150

200

250

300

350

Uwy

[mV]

Sporządzić wykres Uwy = f (Uwe).

Charakterystyka druga

Analogicznie jak powyżej wyznaczyć charakterystykę przejściową w zakresie napięć wejściowych podanych w tabeli poniżej.

Uwe

[V]

0,1

0,2

0,5

0,8

1

1,2

1,5

1,8

2

2,5

3

3,5

4

5

6

Uwy

[V]

Sporządzić wykres Uwy = f (Uwe).

      1. Pomiar przetwarzania w funkcji częstotliwości Uwy = f ( f ).

Ten pomiar polega na wyznaczeniu charakterystyki częstotliwościowej i określeniu zakresu częstotliwości pracy przetwornika.

Zbudować układ pomiarowy jak na rys. poniżej.

0x01 graphic

Rys. 2. Układ pomiarowy.

G - generator sinusoidalny.

V2 - woltomierz napięcia stałego.

Na wejście przetwornika podać sygnał sinusoidalny o napięciu 2 V. Zmieniając częstotliwość sygnału mierzyć napięcie wyjściowe a wyniki zanotować w tabelce.

f

[kHz]

0,01

0,05

0,1

0,5

1

2

5

10

20

50

100

200

500

1000

2000

Uwy

[V]

W sprawozdaniu sporządzić wykres Uwy = f (f) i określić szerokość 3 dB pasma pracy przetwornika (opis w opracowani teoretycznym).

      1. Pomiar oscyloskopowy.

Zbudować układ pomiarowy jak na rys. poniżej.

0x01 graphic

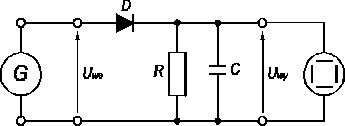

Rys. 3. Układ pomiarowy.

Ten pomiar polega na przerysowaniu oscylogramów z ekranu oscyloskopu, gdy na wejście podamy sygnał sinusoidalny o napięciu 2 V i częstotliwościach 100 Hz, 1 kHz i 10 kHz nie zmieniając ustawionego wzmocnienia kanału Y. W sprawozdaniu należy wyjaśnić różnice pomiędzy poszczególnymi przebiegami.

      1. Pomiar impedancji wejściowej przetwornika.

Zbudować układ jak na rys. poniżej.

0x01 graphic

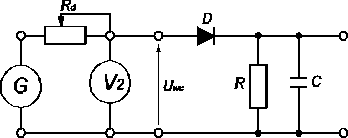

Rys. 4. Układ pomiarowy.

Sygnał sinusoidalny z generatora G podać na wejście szeregowo z rezystorem dekadowym Rd. Na wejście przetwornika włączyć woltomierz napięcia zmiennego.

Wartość rezystora Rd ustawić na 0 Ω a napięcie z generatora ustawić na 2 V i częstotliwość 2 kHz. Następnie zwiększać rezystancję Rd do takiej wartości przy której napięcie na wejściu przetwornika zmaleje do połowy tzn, do 1 V. Wartość rezystancji wejściowej odczytać z nastawienia rezystora dekadowego Rd. Wynik zanotować w protokole pomiarów.

Rd =.................k Ω

    1. Badanie przetwornika czynnego (ze wzmacniaczem operacyjnym).

Wszystkie pomiary czynnego przetwornika napięcia zmiennego na stałe należy wykonać dokładnie tak samo jak przetwornika diodowego biernego.

W sprawozdaniu porównać parametry obu przetworników.

  1. Badanie przetwornika napięcie stałe - częstotliwość.

Pomiar polega na wyznaczeniu charakterystyki przejściowej = f (Uwe).

Zmontować układ pomiarowy jak na rysunku poniżej.

0x01 graphic

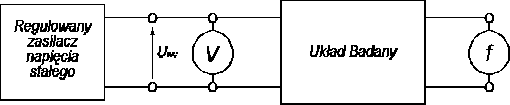

Rys. 5. Układ pomiarowy.

Na wejście przetwornika włączyć zasilacz regulowany i woltomierz. Na wyjście przetwornika włączyć miernik częstotliwości. Zmieniając napięcie wejściowe w zakresie podanym w tabeli, mierzyć częstotliwość a wyniki zapisać w protokole pomiarów.

Uwe

[V]

0

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

1

2

3

4

f

[kHz]

Uwe

[V]

5

6

7

8

9

10

11

12

f

[kHz]

W sprawozdaniu sporządzić wykres charakterystyki = f (Uwe).
