projekt więźby dachowej, Skrypty, UR - materiały ze studiów, IX, Konstrukcje Drewniane


Katedra Budownictwa Ekologicznego

Rok akademicki 2008/09

Rok studiów V

Projekt Więźby Dachowej

- Płatwiowo - Kleszczowej

Dariusz Jaworski

Mateusz Kania


  1. Tabela zbiorcza obciążeń charakterystycznych i obliczeniowych działających na połać dachową

  2. Obciążenie

    Wartość charakterystyczna obciążeń

    Współczynnik obciążenia

    Ψ

    Wartość obliczeniowa obciążeń

    Składowe obciążeń prostopadłe do krokwi

    Składowe obciążeń równoległe do krokwi

    Wartość charakterystyczna

    Wartość obliczeniowa

    Wartość charakterystyczna

    Wartość obliczeniowa

    Ciężar własny pokrycia

    [kN ∙ m-2]

    0,95

    1,3

    1

    1,24

    0,742

    0,968

    0,593

    0,775

    Śnieg

    [kN ∙ m-2]

    0,774

    1,4

    1

    1,08

    0,472

    0,659

    0,302

    0,421

    Wiatr

    [kN ∙ m-2]

    0,15

    1,3

    0,9

    0,2

    0,15

    0,2

    -

    -

    *Siły skupione

    [kN]

    1

    1,4

    0,8

    1,4

    0,781

    1,093

    0,625

    0,875

    OBCIŻENIE 1m2 POWIERZCHNI POŁACI DACHOWYCH

    SUMA

    [kN ∙ m-2]

    1,97

    2,68

    1,40

    1,90

    OBCIŻENIE 1 mb KROKWI O ROZSTAWIE a= 1,2m

    [kN/mb]

    2,37

    3,22

    1,67

    2,28

    * - zastępczo obciążenie ciągłe (2 osoby z narzędziami)

    Obliczenia pomocnicze do wartości objętych w tabeli.

    sin(38,50) = 0,6247

    cos(38,50) = 0,7809


    0x01 graphic

    Schemat działających sił na więźbę dachową

    S = Qk ∙ c

    gdzie:

    Qk = 0,9 kN ∙ m-2 - dla II strefy klimatycznej

    c = 0,86 - współczynnik kształtu dachu

    S = 0,9 ∙ 0,86

    S = 0,744 kN ∙ m-2

    p = q­k ∙ ce ∙ c ∙ β

    gdzie:

    qk = 0,25 kPa - charakterystyczne ciśnienie prędkości wiatru i strefy klimatycznej

    ce = 1,0 - współczynnik ekspozycji

    c = 0,3775 - współczynnik aerodynamiczny

    β = 1,8 - współczynnik porywów wiatru

    p = 0,25 ∙ 1,0 ∙ 0,3375 ∙ 1,8

    p = 0,1519

    p = p 0x01 graphic
    γf

    γf = 1,3 - współczynnik bezpieczeństwa

    p = 0,1519 ∙ 1,3

    p = 0,2 kN ∙ m-2

    KROKIEW

    Wartości charakterystyczne Xk (z normy) dla klasy drewna C30 i wilgotności 12%

    Wytrzymałość na zginanie fm,k = 30 MPa

    Wytrzymałość na ściskanie wzdłuż włókien fc,o,k = 23 MPa

    Wytrzymałość na rozciąganie wzdłuż włókien ft,o,k = 18 MPa

    Wytrzymałość na ścinanie fv,k = 3,0 MPa

    Wartości obliczeniowe

    Wartość obliczeniowa Xd właściwości materiału określa się według wzoru:

    0x01 graphic

    gdzie:

    kmod = 0,8 - częściowy współczynnik modyfikacyjny, uwzględniający wpływ na właściwości wytrzymałości czasu trwania obciążenia i zawartości wilgoci w konstrukcji, zależny od klasy użytkowania konstrukcji klasy trwania obciążenia. Współczynnik przyjęto dla klasy II użytkowalności konstrukcji, dla obciążeń średniotrwałych z tabeli 3.2.5 PN-B-03150:2000.

    γm = 1,3 - częściowy współczynnik bezpieczeństwa dla właściwości materiału w tym drewna i materiałów drewnopochodnych. Współczynnik przyjęto z tabeli 3.2.2 PN-B-03150:2000.

    Wytrzymałość obliczeniowa na zginanie fm,k = 18,60 MPa

    Wytrzymałość obliczeniowa na ściskanie wzdłuż włókien fc,o,k = 14,26 MPa

    Wytrzymałość obliczeniowa na rozciąganie wzdłuż włókien ft,o,k = 11,16 MPa

    Wytrzymałość obliczeniowa na ścinanie fv,k = 1,86 MPa

    Wymiarowanie krokowi

    Obliczenie momentu zginającego dla dolnej krokowi

    0x01 graphic

    gdzie:

    q = 3,22 kN - wartość obliczeniowa składowej prostopadłej z tabeli nr 1

    l = 3,75 m - długość dolnej krokwi

    0x01 graphic

    Obliczenie minimalnego wskaźnika wytrzymałości materiału

    0x01 graphic

    Tabela 2. Wartości wskaźnika zginania Wy [cm2]

    h[cm]

    b [cm]

    12

    14

    16

    18

    8

    192

    261

    341

    432

    10

    240

    327

    427

    540

    12

    288

    392

    512

    648

    Przyjęto krokiew o wymiarach 10cm x 16cm

    Warunek nośności dla przypadku wytrzymałościowego ze ściskaniem osiowym

    0x01 graphic

    0x01 graphic

    gdzie:

    N = 2,28 - wartość obliczeniowa składowej równoległej z tabeli 1

    b = 12 cm , h = 14 cm - wymiary krokwi

    0x01 graphic

    0x01 graphic

    0x01 graphic

    0x01 graphic

    Warunek został spełniony

    Ścinanie na podporze

    0x01 graphic

    warunek spełniony

    Sprawdzenie warunku stateczności

    0x01 graphic

    Obliczenie smukłości

    0x01 graphic

    gdzie:

    ld = 3,75 m

    h = 0,16 m ∙ 2/3

    b = 0,1 m

    fm,d = 18,6 MPa

    Ek = E0,05 = 8 ∙103 MPa

    E0,mean = 12 ∙103 MPa

    Gmean = 0,75 ∙103 MPa

    0x01 graphic

    δ na podporze uśredniony q = 6,44 kNm

    0x01 graphic

    Sprawdzenie warunków użytkowania

    Obliczenie strzałki ugięcia:

    0x01 graphic

    0x01 graphic

    gdzie:

    q = 3,22 kN - wartość obliczeniowa składowej prostopadłej z tabeli nr 1

    l = 4 m - długość dolnej krokwi

    0x01 graphic

    Warunek został spełniony


    PŁATEW

    3. Zestawienie obciążeń płatwi

    Obciążenie

    Wartość charakterystyczna obciążeń

    Współczynnik obciążenia

    Ψ

    Wartość obliczeniowa obciążeń

    Składowe obciążeń prostopadłe do krokwi

    Składowe obciążeń równoległe do krokwi

    Wartość charakterystyczna

    Wartość obliczeniowa

    Wartość charakterystyczna

    Wartość obliczeniowa

    Ciężar własny pokrycia

    [kN ∙ m-2]

    0,95

    1,3

    1

    1,24

    0,95

    1,24

    -

    -

    Śnieg

    [kN ∙ m-2]

    0,774

    1,4

    1

    1,08

    0,774

    1,08

    -

    -

    Wiatr

    [kN ∙ m-2]

    0,15

    1,3

    0,9

    0,2

    0,12

    0,16

    0,1

    0,13

    *Siły skupione

    [kN]

    1

    1,4

    0,8

    1,4

    1

    1,4

    -

    -

    SUMA

    [kN ∙ m-2]

    2,85

    3,88

    0,1

    0,13


    Obciążenie na połać w kierunku pionowym

    Powierzchnia połaci = 0x01 graphic

    Odległość między słupami - l” 3,60 m

    Odległość miedzy mieczami - l' 1,78 m

    Powierzchnia połaci = 0x01 graphic

    Obciążenie od masy krokwi

    Przekrój krokwi 10x16cm

    długość = 0x01 graphic

    Objętość krokwi

    Vkrokwi = 0,1 ∙ 0,16 ∙ 4,1 = 0,066m3

    Obciążenie od masy krokowi:

    qkrkowi = Vkrokwi ∙ a ∙ ςmean ∙ 1,3

    gdzie:

    a - przyśpieszenie ziemskie

    1,3 - współczynnik bezpieczeństwa

    q25% - 546 kg ∙ m3 - 25 % wilgotność drewna

    qkrkowi = 0,066 ∙ 9,81 ∙ 546 ∙ 1,3

    qkrkowi = 0,460 kN

    Pomiędzy mieczami przyjmuję 3 krokwie

    qkrkowi = 1,38 kN

    Obciążenie od masy płatwi

    Zakładamy wymiar przekroju pławi 12x16 cm

    0x01 graphic

    Odległość miedzy mieczami: 1,78 m

    0x01 graphic

    Obciążenie od płatwi

    0x01 graphic

    Suma sił obciążających płatew na odcinku 1,78 m

    Q= Q1 + Q2 + Q3

    gdzie:

    Q1 - siła od obciążenia połaci

    Q2 - ciężar krokwi

    Q3 - ciężar płatwi

    0x01 graphic

    Obciążenie na odcinku 1,78 m płatwi

    0x01 graphic

    Potrzebny wskaźnik wytrzymałości na zginanie:

    0x01 graphic

    Przyjmuję wymiary płatwi 12 cm x 16 cm

    Obciążenia od połaci w kierunku poziomym

    Powierzchnia połaci

    0x01 graphic

    l" = 3,6 m

    0x01 graphic

    Obciążenie od połaci (siły poziome)

    0,13 kN ∙ m-2 ∙ 14,71 m2 = 1,91 kN

    Obciążenia od masy płatwi

    Suma sił obciążających płatew na odcinku 3,6 m

    Q = 1,38 + 3,88 = 5,54 kN

    Obciążenie ciągłe na odcinku 3,6 m

    0x01 graphic

    Potrzebny wskaźnik zginania:

    0x01 graphic

    Wskaźnik zginania płatwi

    0x01 graphic

    Tabela 4. Wartości wskaźnika zginania Wy [cm3]

    h[cm]

    b [cm]

    12

    14

    16

    18

    8

    192

    261

    341

    432

    10

    240

    327

    427

    540

    12

    288

    392

    512

    648

    Przyjęto płatew o wymiarach 12x16 cm → Wy = 512 cm3 > 384 cm3

    Sprawdzenie warunków nośności - wytrzymałość na zginanie ze wzoru w dwóch płaszczyznach

    0x01 graphic

    km - współczynnik dla przekrojów prostokątnych wynosi 0,7 [-]

    0x01 graphic

    Wytrzymałość na zginanie fm,d = 18,6 MPa

    0x01 graphic

    Warunki zostały spełnione

    Wytrzymałość na ścinanie

    0x01 graphic

    Warunek spełniony

    Obliczenie strzałki ugięcia - sprawdzenie stanu granicznego użytkowania

    0x01 graphic

    0x01 graphic

    gdzie:

    q = 3,22 kN - wartość obliczeniowa składowej prostopadłej z tabeli nr 1

    l = 1,78 m - długość dolnej krokwi

    0x01 graphic

    Warunek został spełniony

    SŁUP

    Obliczenia wymiarów słupa.

    Przyjmujemy wymiary słupa 12x12 cm

    Obciążenie ciężaru połaci na długość l” = 3,6 m

    0x01 graphic

    0x01 graphic

    Obciążenie ciężaru płatwi

    dla długości l = 3,6 m

    0x01 graphic

    0x01 graphic

    0x01 graphic

    0x01 graphic

    0x01 graphic

    0x01 graphic

    0x01 graphic

    Sprawdzenie stanu granicznego nośności słupa osiowo ściskanego

    0x01 graphic

    gdzie:

    δc,o,d - naprężenie obliczeniowe na ściskanie

    fc,0,d - wytrzymałość obliczeniowa na ściskanie

    kcy - współczynnik wyboczeniowy

    Obliczenie naprężenia obliczeniowego na ściskanie

    0x01 graphic

    gdzie:

    ΣQ - suma obciążeń działających na słup

    A - pole przekroju słupa

    0x01 graphic

    Obliczenie współczynnika wyboczenia.

    0x01 graphic

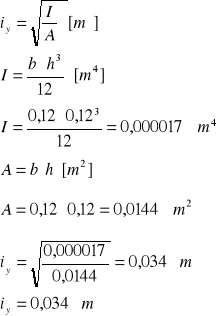

    βi - współczynnik prostoliniowy dla drewna litego

    βi =0,2

    0x01 graphic

    0x01 graphic
    - smukłość względem osi y

    0x01 graphic
    - długość wyboczenia

    Dla prętów na obu końcach opartych przegubowo na nieprzesuwnych podporach współczynnik długości wyboczeniowej jest równy μ = 1,0

    0x01 graphic

    0x01 graphic

    0x01 graphic

    Warunek został spełniony
