Politechnika Śląska w Gliwicach Wydział Elektryczny Laboratorium Przetworników Elektromechanicznych |
Studia dzienne inżynierskie Rok akademicki: 2008/2009 Semestr: V |
Temat: Maszyny prądu stałego
|
|
Studenci:
|
Data wykonania:09.01.2009 r. Grupa: EiT 1 Sekcja: 4 |
1.Schemat prądnicy prądu stałego
Dane techniczne:
a)silnik
- reluktancyjny rozruch jak silnik indukcyjny, praca synchroniczna-1500obr/min
b)prądnica
-prędkość obrotowa nominalna-3000obr/min
-Un=220V
-In=1,4A
-Pn=240W
2.Wyznaczenie rezystancji
Rezystancję zmierzono za pomocą omomierza cyfrowego
a) twornik
-na wyprowadzeniach przewodów (bez podnoszenia szczotek-wobec czego pomiar jest niedokładny ze względu na zmienną rezystancję styku grafit-komutator)
nr |
Rezystancja [Ω] |
Rezystancja średnia [Ω] |
1 |
16 |
16 |
2 |
11 |
|
3 |
22 |
|
b)obwód wzbudzenia
R=2,43kΩ
2.Charakterystyka biegu jałowego
Tab1
Nr
|
Iw [mA] |
E [V] |
1 |
0 |
0,003 |
2 |
5 |
11 |
3 |
10 |
20 |
4 |
15 |
30 |
5 |
20 |
40 |
6 |
25 |
50 |
7 |
32 |
60 |
8 |
40 |
70 |
9 |
50 |
80 |
10 |
70 |
90 |
11 |
100 |
100 |
12 |
140 |
108 |
13 |
100 |
100 |
14 |
65 |
90 |
15 |
45,5 |
80 |
16 |
35 |
70 |
17 |
30 |
60 |
18 |
25 |
50 |
19 |
20 |
40 |
20 |
12,5 |
30 |
21 |
10 |
20 |
22 |
2,5 |
10 |
23 |
0 |
3 |
24 |
-7,5 |
-10 |
25 |
-11,5 |
-20 |
26 |
-17 |
-30 |
27 |
-22,5 |
-40 |
28 |
-27,5 |
-50 |
29 |
-35 |
-60 |
30 |
-42 |
-70 |
31 |
-53 |
-80 |
32 |
-71 |
-90 |
33 |
-105 |
-100 |
34 |
-140 |
-107 |
Charakterystykę zaczęliśmy zdejmować zwiększając prąd wzbudzenia do maksymalnego i kolejno zmniejszając do 0 i po przełączeniu zacisków zeszliśmy do wartości ujemnych uzyskując prawie pełną pętlę histerezy analogiczną do ch-ki magnesowania transformatora z rdzeniem ferromagnetycznym
Szerokość pętli histerezy jest niewielka - w granicy dokładności naszych pomiarów.
3.Charakterystyki zewnętrzne
Tab2
nr |
I [A] |
E [V] |
|||
|
|
Iw 130 mA |
Iw 120 mA |
Iw 110 mA |
Iw 100 mA |
1 |
1,4 |
87 |
86 |
84 |
82 |
2 |
1,3 |
88 |
87 |
85 |
83,5 |
3 |
1,2 |
90 |
89 |
87 |
85 |
4 |
1,1 |
91 |
90 |
89 |
87 |
5 |
1,0 |
92 |
91 |
90 |
88 |
6 |
0,9 |
94 |
92 |
91 |
89 |
7 |
0,8 |
95 |
94 |
92 |
90 |
8 |
0,7 |
96 |
95 |
93 |
91 |
9 |
0,6 |
97 |
96 |
94 |
93 |
10 |
0,5 |
98 |
97 |
96 |
94 |

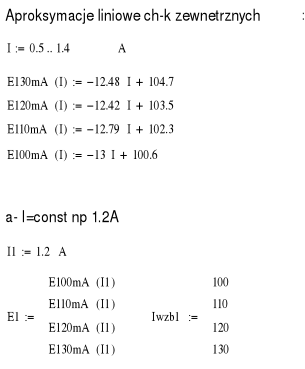

Charakterystyki zewnętrzne można aproksymować liniowo i na ich podstawie możemy zbudować charakterystyki regulacji prądnicy (ch-ka będzie bliższa rzeczywistej- punkty pomiarowe ch-ki zewnętrznej są obarczone błędem) dla
I=constans

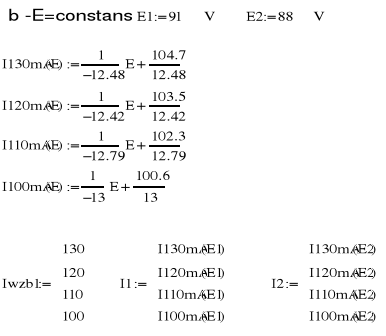

E=constans
4.Samowzbudzenie prądnicy bocznikowej
Samowzbudzenie próbowano przeprowadzić przy połączeniu zacisków obwodu uzwojenia twornika z obwodem uzwojenia stojana :
a) A1-F1, A2-F2 Erem=1,6V
b) A1-F2, A2-F1 Erem=-4,75V (zmiana polaryzacji)
Próba samowzbudzenia nie powiodła się ponieważ :
1) prędkość obrotowa silnika napędzającego prądnicę jest =1/2 prędkości obrotowej- nominalnej prądnicy (za mały strumień wzbudzenia więc i prąd wzbudzenia)
b) rezystancja obwodu wzbudzenia jest zbyt duża (charakterystyka samowzbudzenia nie przecina się z charakterystyką Uwzb=Rwzb*Iwzb dla stanu ustalonego - Lwzb*(dIwzb/dt)=0)
c) Erem jest zbyt małe
