TABELA E-I. Taktyczne elementy graficzne (wsparcie ogniowe)
OPIS		HIERARCHIA		ELEMENTY TAKTYCZNE PRZESTRZENI WALKI
							ID SYMBOLU
Zobrazowania graficzne wsparcia ogniowego (Fire Support Graphics)		2.X.2.3
		Punkt wsparcia ogniowego (Fire Support Point)					2.X.2.3.1
		Cel (Target) 1. Obszar geograficzny, kompleks lub obiekt planowany do zajęcia lub zniszczenia przez siły zbrojne. 2.W znaczeniu wywiadowczym, państwo, obszar, obiekt, instytucja lub osoba, wobec których prowadzone są działania wywiadowcze. 3.W artylerii, obszar oznaczony numerem, przeznaczony do ostrzału. 4.Przy wsparciu ogniem artylerii lądowej i morskiej, bezpośrednie trafienie w cel. 5. (NATO) W radiolokacji: a) jakikolwiek obiekt, który odbija lub retransmituje energię z powrotem do stacji radiolokacyjnej lub obiekt poszukiwany lub obserwowany przez stację radiolokacyjną Wojska Lądowe --Obiekt, pojazd, osoba, itd., która jest punktem celowania dowolnej broni lub systemu broni.					2.X.2.3.1.1
		Cel prostokątny Cel w kształcie prostokąta, którego wymiary boków przekraczają 200m. *)					2.X.2.3.1.3

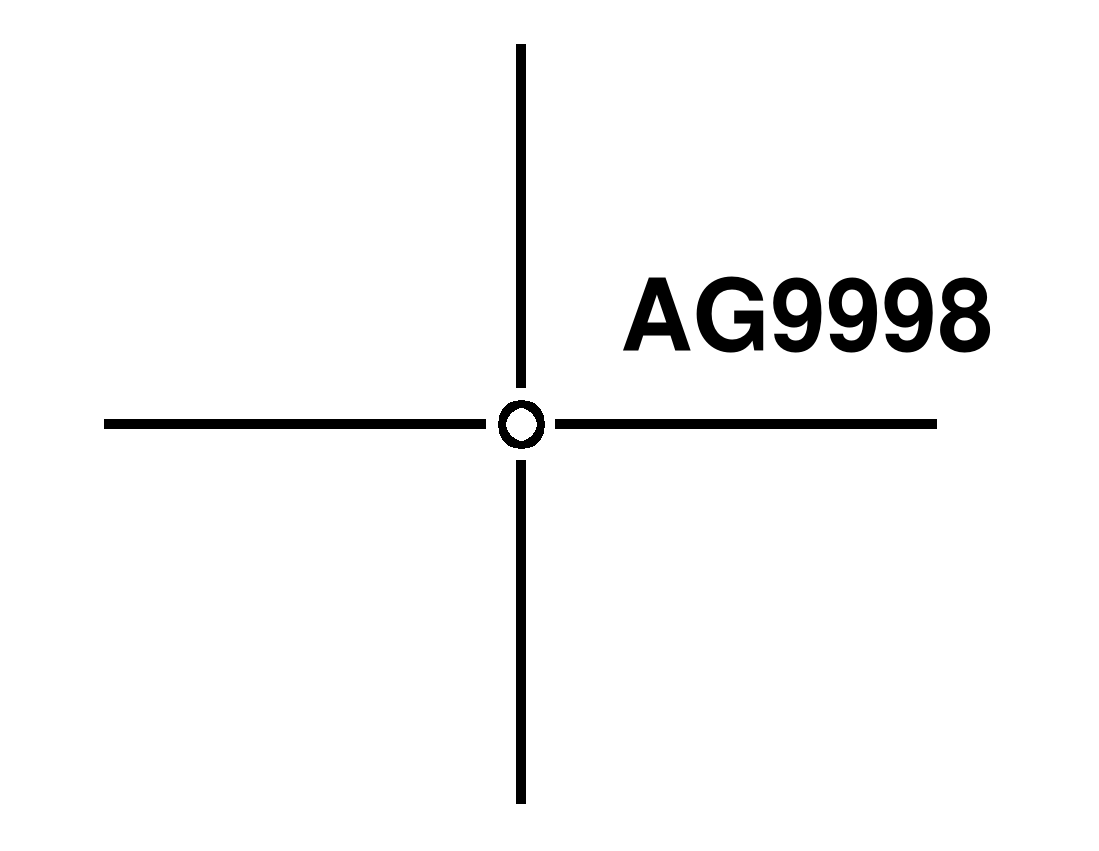

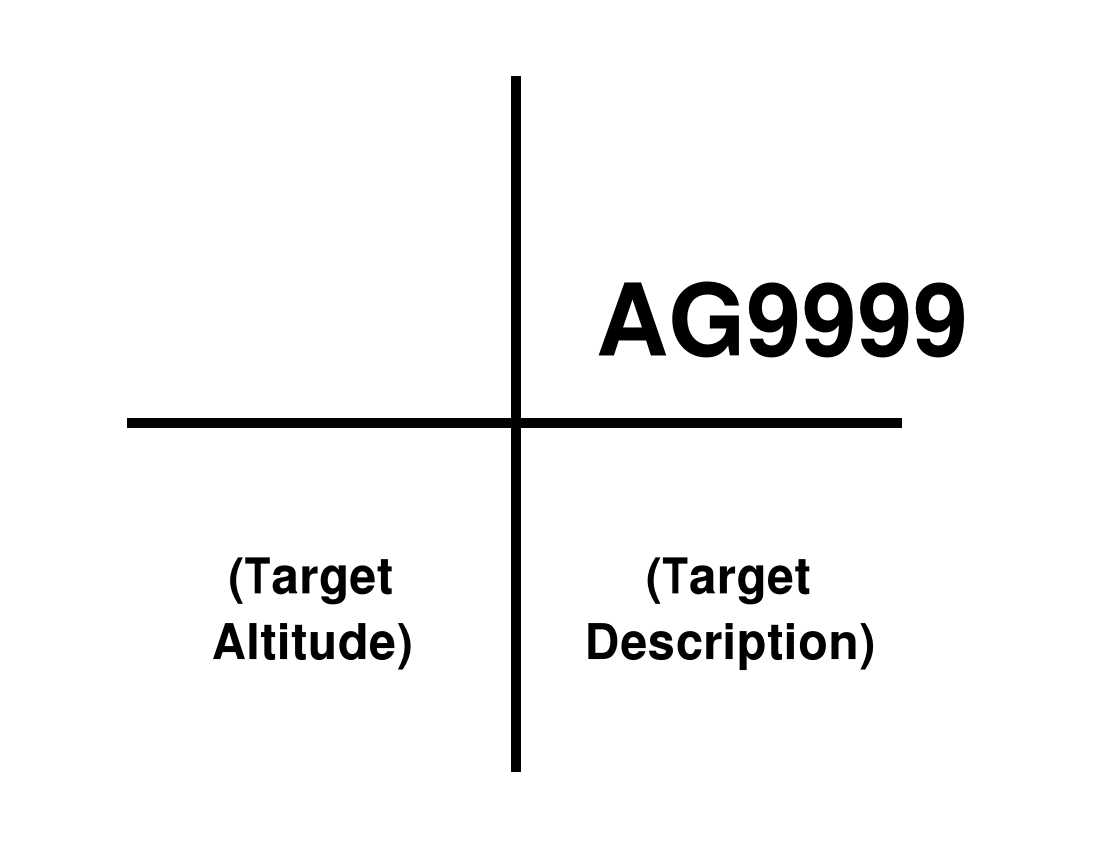

		Cel punktowy/pojedynczy (Point/Single Target)					2.X.2.3.1.1.1
							G*C*FSTP--*****

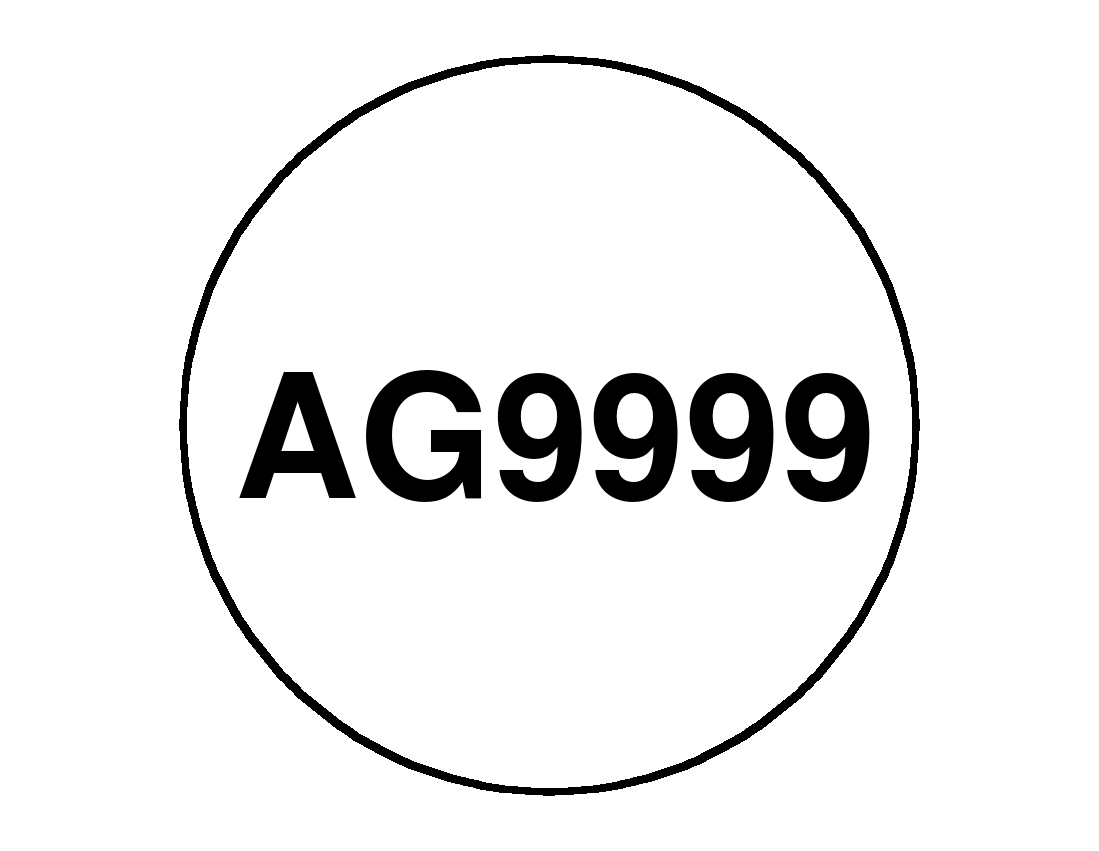

		Cel kołowy (Circular Target)					2.X.2.3.1.1.2
							G*C*FSTC--*****
		Stanowisko wsparcia ogniowego (Fire Support Station)					2.X.2.3.1.2
							G*C*FSS---*****
		Linie wsparcia ogniowego (Fire Support Lines)					2.X.2.3.2

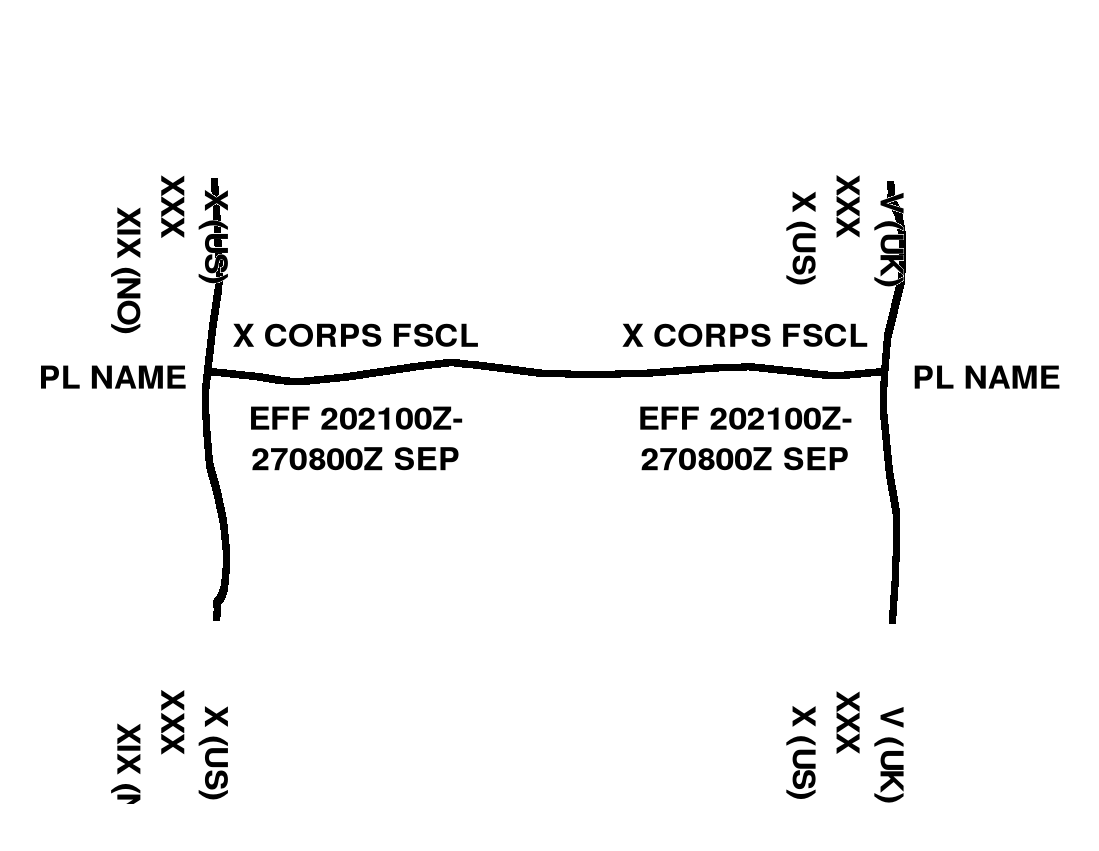

		Linia koordynacji wsparcia ogniowego (Fire Support Coordination Line (FSCL)) Wyznaczona przez przedłużenie linii rozciągającej się w poprzez przyporządkowanych obszarów powołanych dowództw. Po literach FSCL podawane są wskaźniki dowództw. Na rysunku E6 przedstawiono linię koordynacji wsparcia ogniowego obowiązującą od 050030Z APR.					2.X.2.3.2.1
							G*C*FLC---*****
		Linia skoordynowanego ognia (Coordinated Fire Line (CFL))					2.X.2.3.2.2
							G*C*FLF---*****

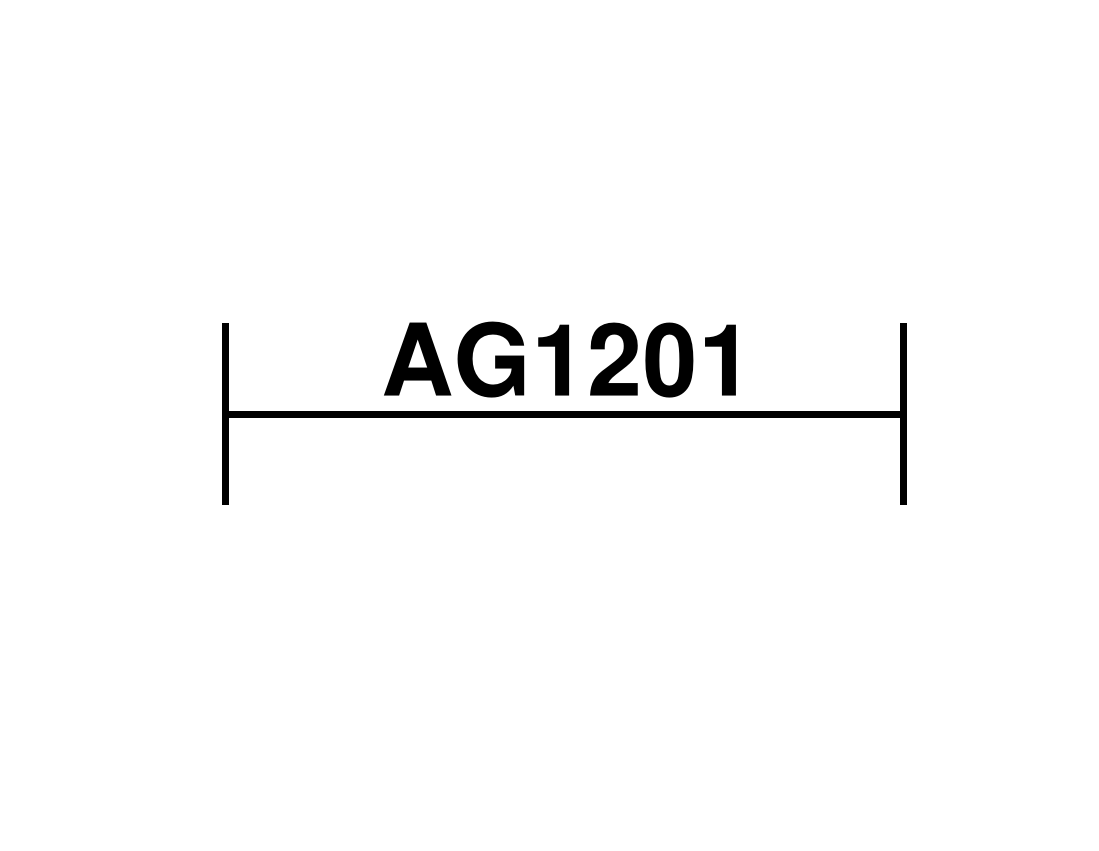

		Cel liniowy (Linear Target)					2.X.2.3.2.3
							G*C*FLT---*****

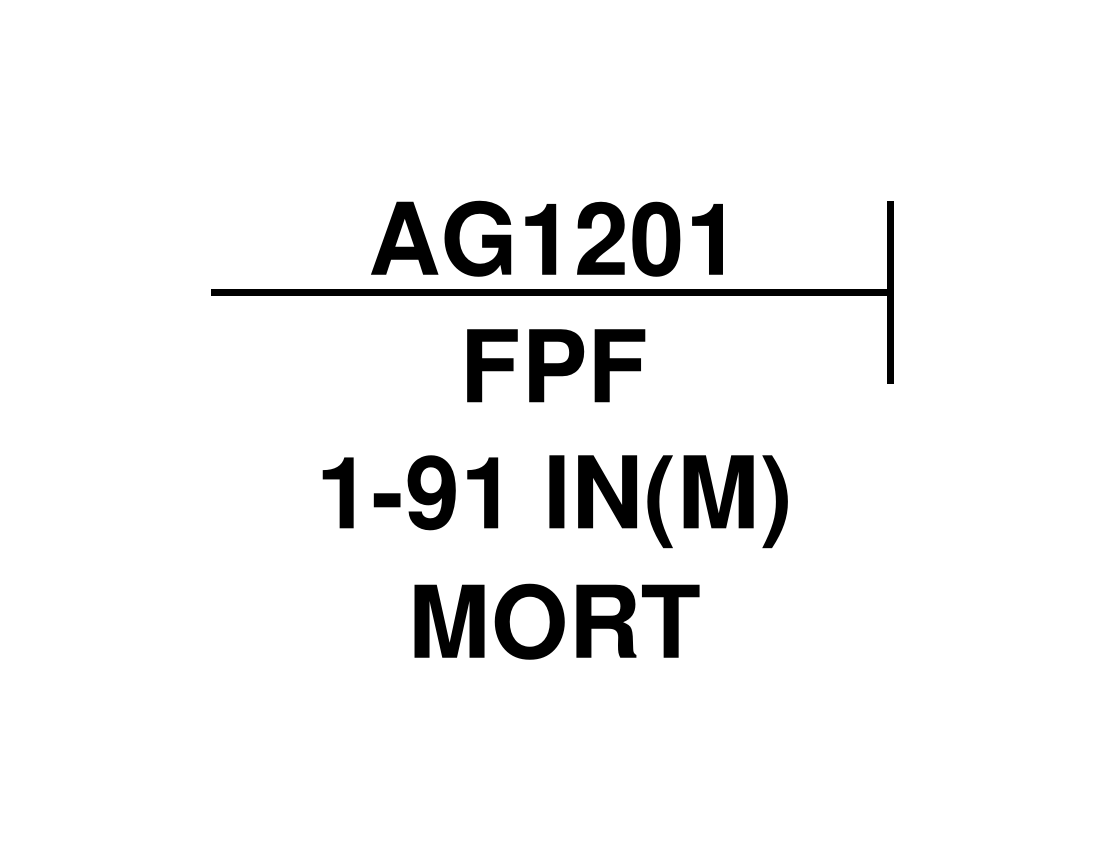

		Końcowy ogień ochronny (Final Protective Fire)					2.X.2.3.2.3.1
							G*C*FLTP--*****
		Stały ogień zaporowy (SOZ) *)					2.X.2.3.2.3.2
		Podwójny stały ogień zaporowy (PSOZ) *)					2.X.2.3.2.3.3
		Ruchomy ogień zaporowy (ROZ) *)					2.X.2.3.2.3.4
		Podwójny ruchomy ogień zaporowy (PROZ) *)					2.X.2.3.2.3.5
		Zadymianie (Smoke)					2.X.2.3.2.4

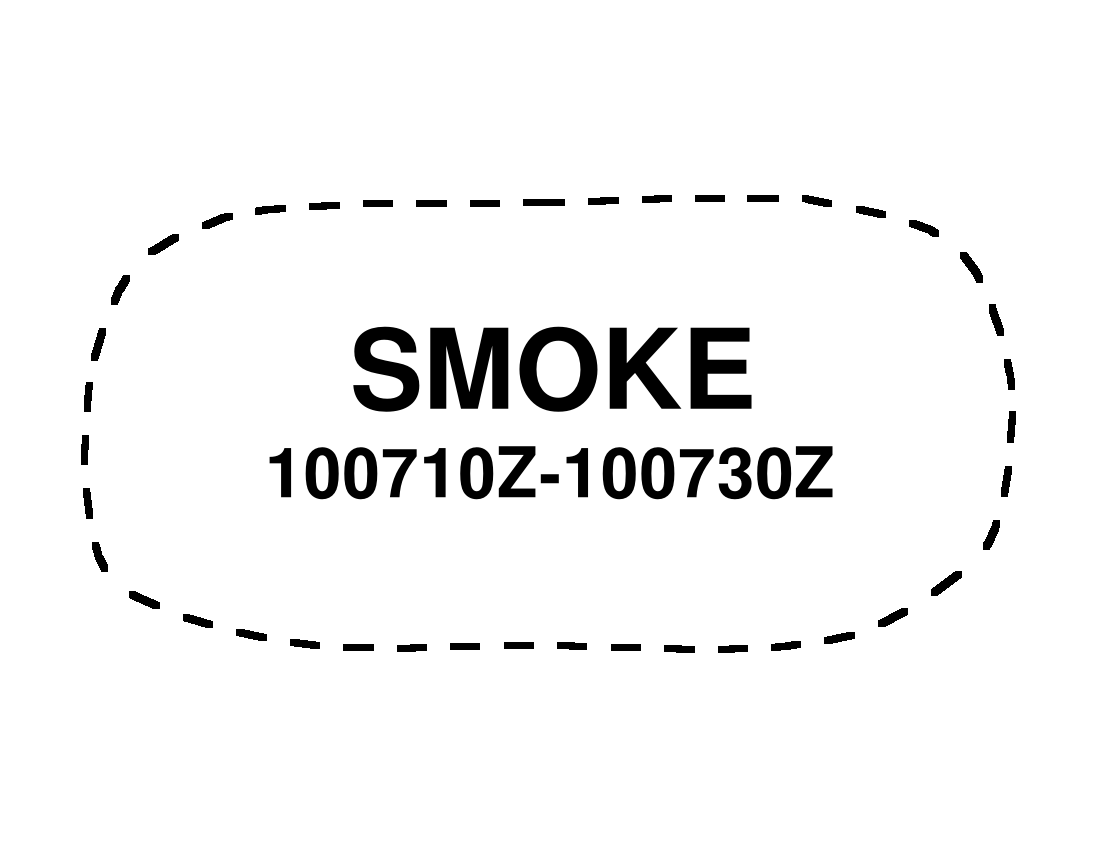

		Zadymienie planowane w wyznaczonym czasie (Planned with Designated Time Shown)					2.X.2.3.2.4.1
							G*C*FLKP--*****

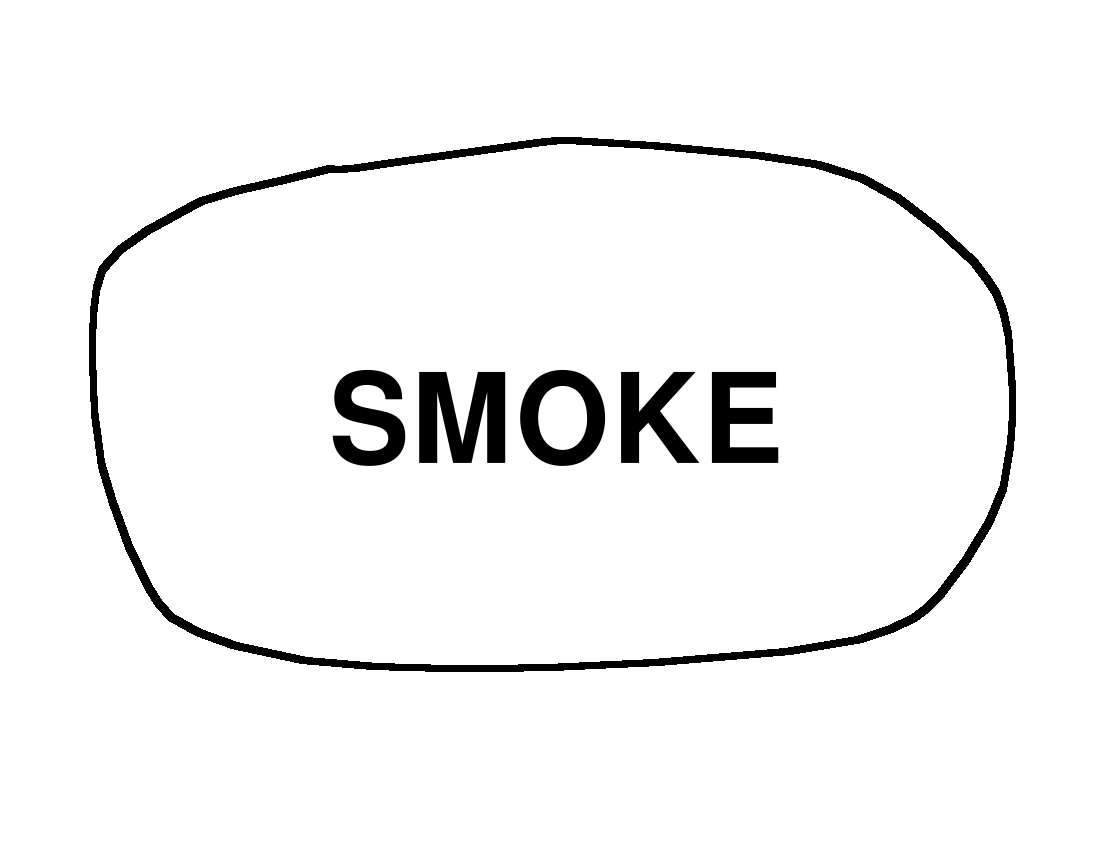

		Rejon zadymiania (rzeczywiste w miejscu) (Smoke (Actually in Place)) Rejon zadymiania					2.X.2.3.2.4.2
							G*C*FLKS--*****

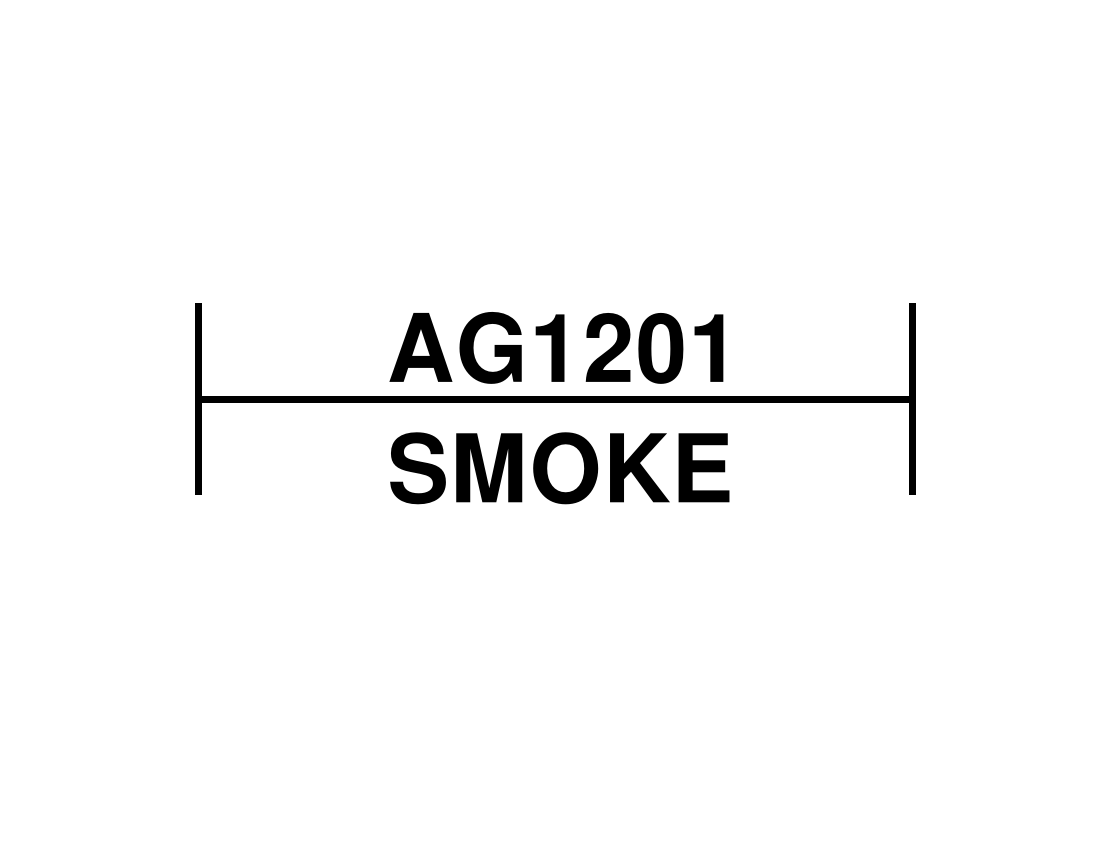

		Liniowy cel dymny (Linear Smoke Target) Rubież zadymiania					2.X.2.3.2.4.3
							G*C*FLKT--*****

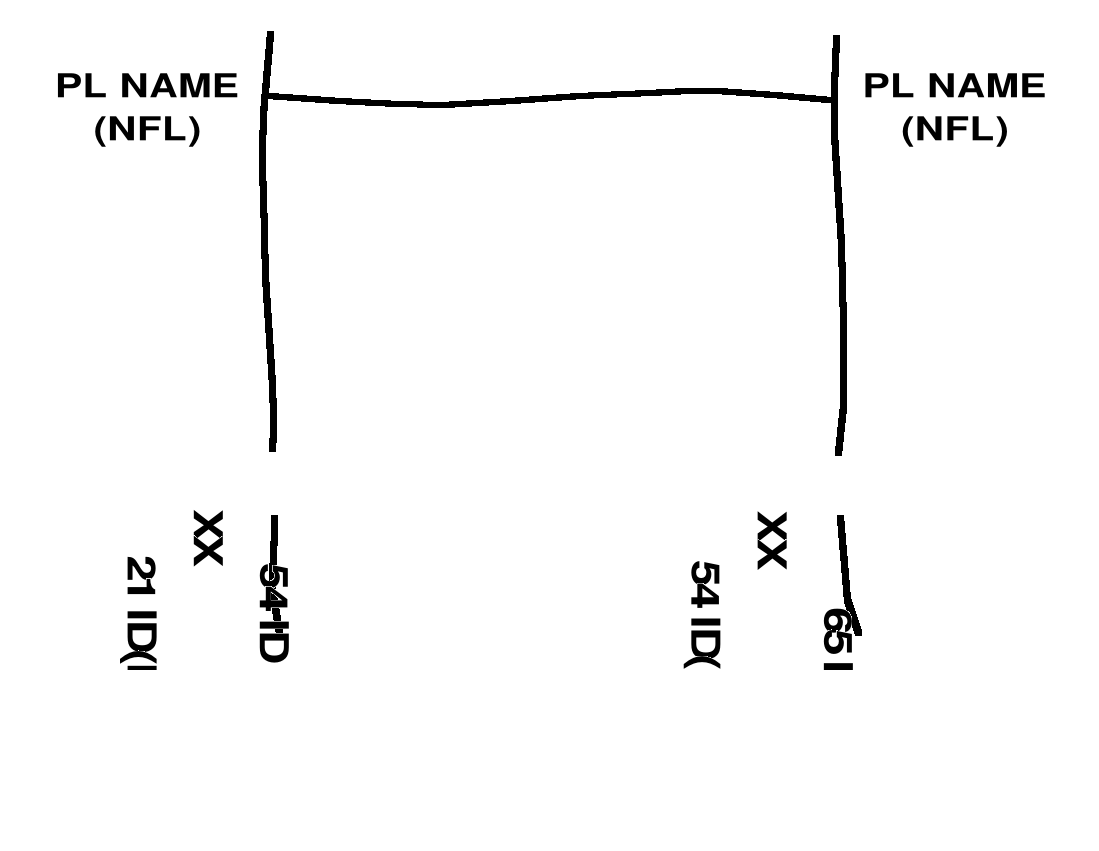

		Linia bezpiecznego prowadzenia ognia (No Fire Line) Linia do której artyleria lub okręty nie prowadzą ognia za wyjątkiem wyraźnego żądania lub aprobaty wspieranego dowódcy, ale poza którą mogą prowadzić ogień w dowolnym czasie bez zagrożenia wojsk własnych.					2.X.2.3.2.5
							G*C*FLN---*****

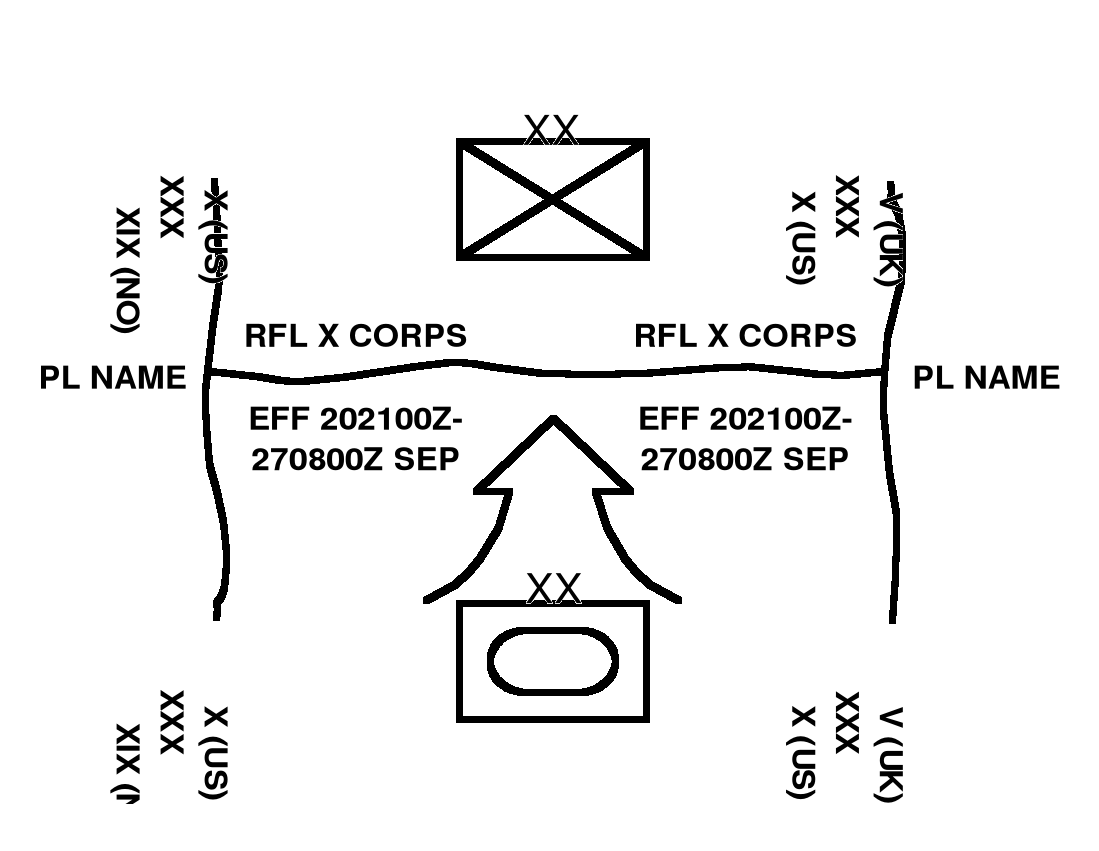

		Rubież ograniczonego prowadzenia ognia (Restrictive Fire Line (RFL)) Linia ustanowiona między zbiegającymi się siłami własnymi (jedna lub obie mogą znajdować się w ruchu). Prowadzenie ognia lub oddziaływanie ogniowe, przez tą linię bez koordynacji z zainteresowanymi wojskami jest zakazane. Jest wyznaczana przez dowódcę skupionych sił.					2.X.2.3.2.6
							G*C*FLR---*****
		Obszary, rejony (Areas)					2.X.2.3.3

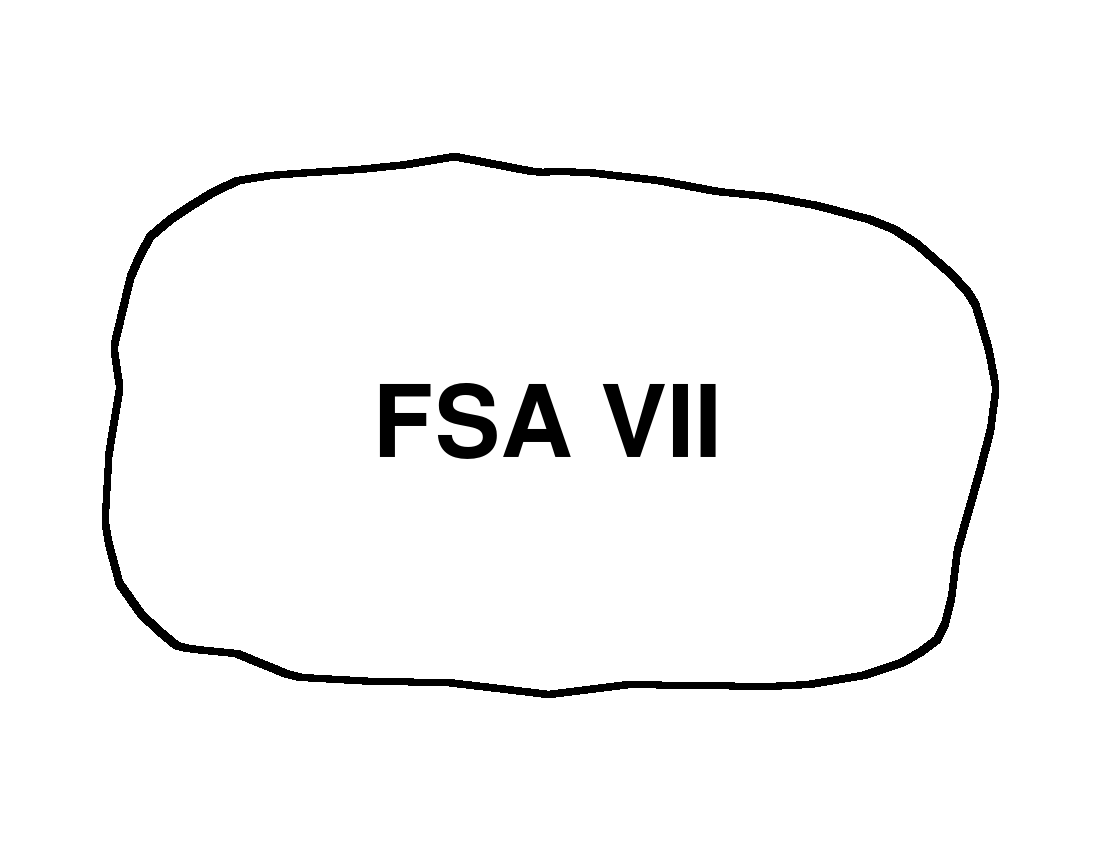

		Rejon wsparcia ogniowego (Fire Support Area)					2.X.2.3.3.1
							G*C*FAS---*****

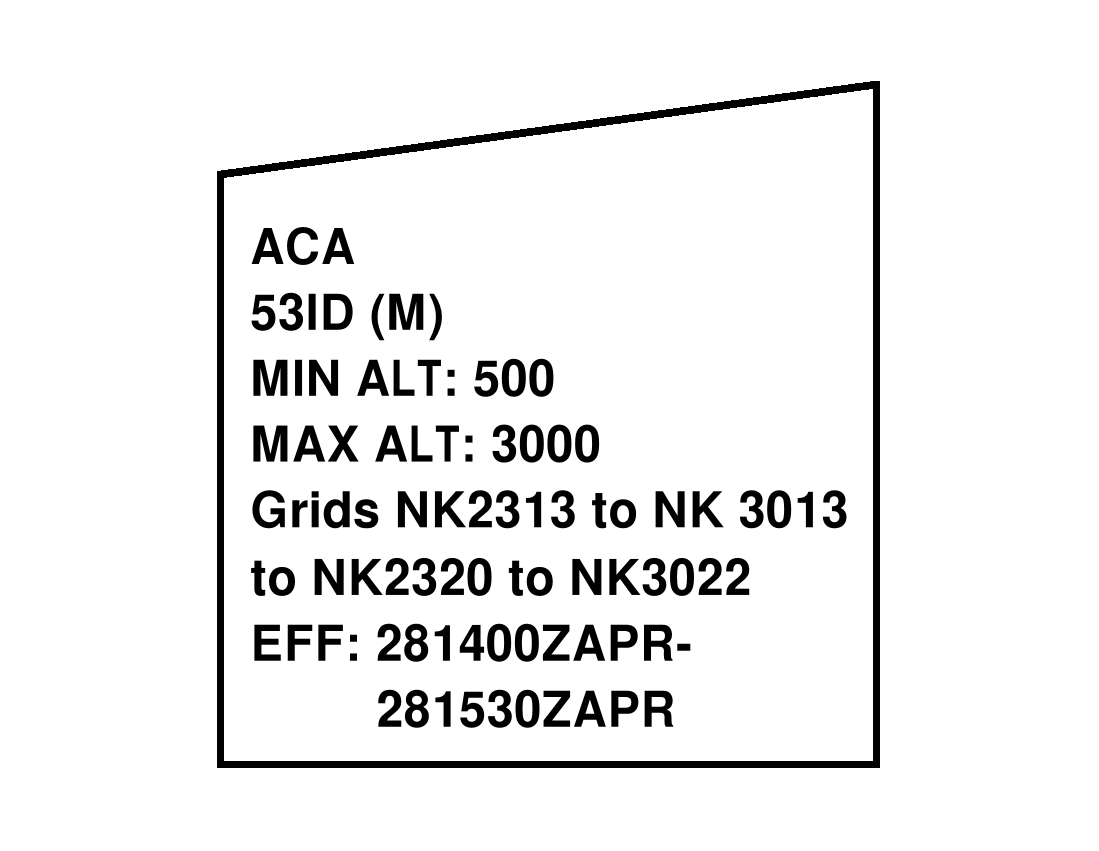

		Obszar koordynacji przestrzeni powietrznej (Airspace Coordination Area) Obszar koordynacji przestrzeni powietrznej jest przedstawiany przez ogólny symbol ACA, który jest otoczony prostokątem.					2.X.2.3.3.2
							G*C*FAC---*****

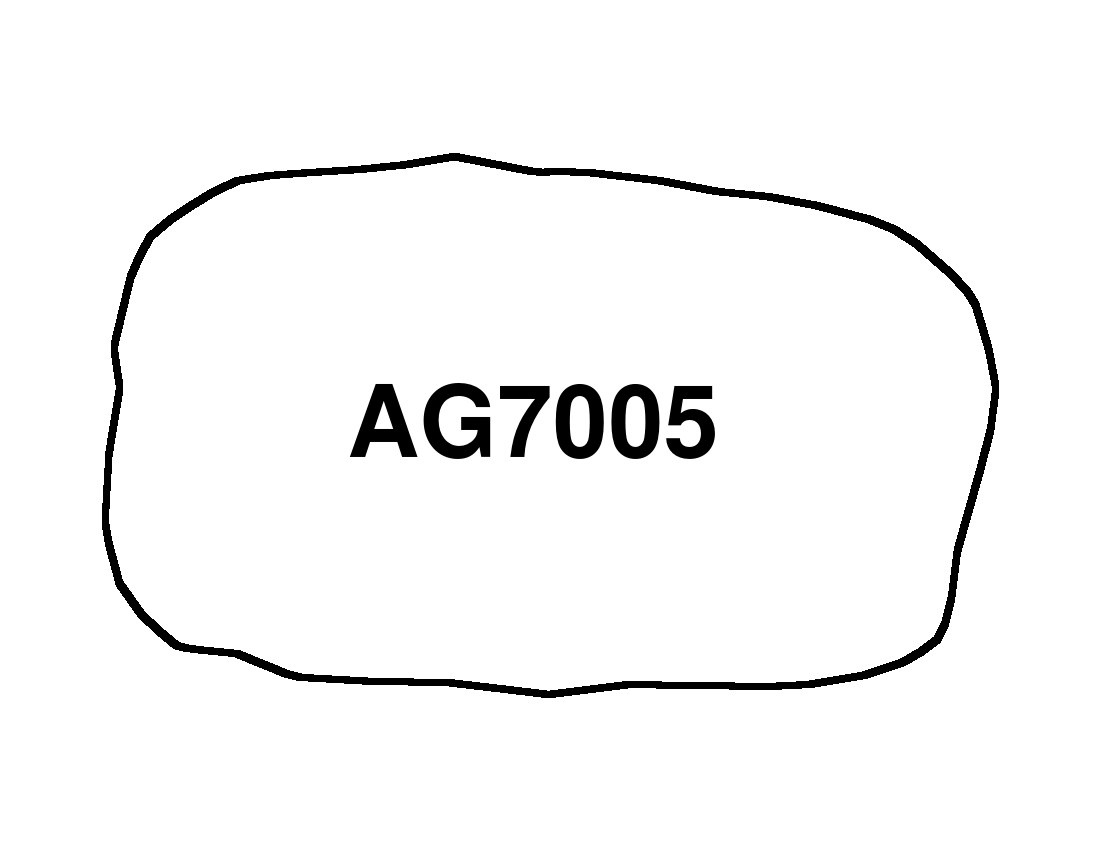

		Cel powierzchniowy (Area Target)					2.X.2.3.3.3
							G*C*FAT---*****
		Cel seryjny (Series Target) W terminologii wsparcia ogniowego kilka celi i/lub grupa celi, których zniszczenie jest planowane we wcześniej określonej sekwencji czasowej w celu wsparcia danej fazy manewru. Seria celi jest oznaczoną nazwę kodowaną lub pseudonimem.					2.X.2.3.3.4
		Cel seryjny składający się z regularnych celi (Series of Targets Using Regular Targets)					2.X.2.3.3.4.1
							G*C*FARS--*****
		Cel seryjny składający się z celi prostokątnych (Series of Targets Using Rectangular Targets)					2.X.2.3.3.4.2
							G*C*FARU--*****

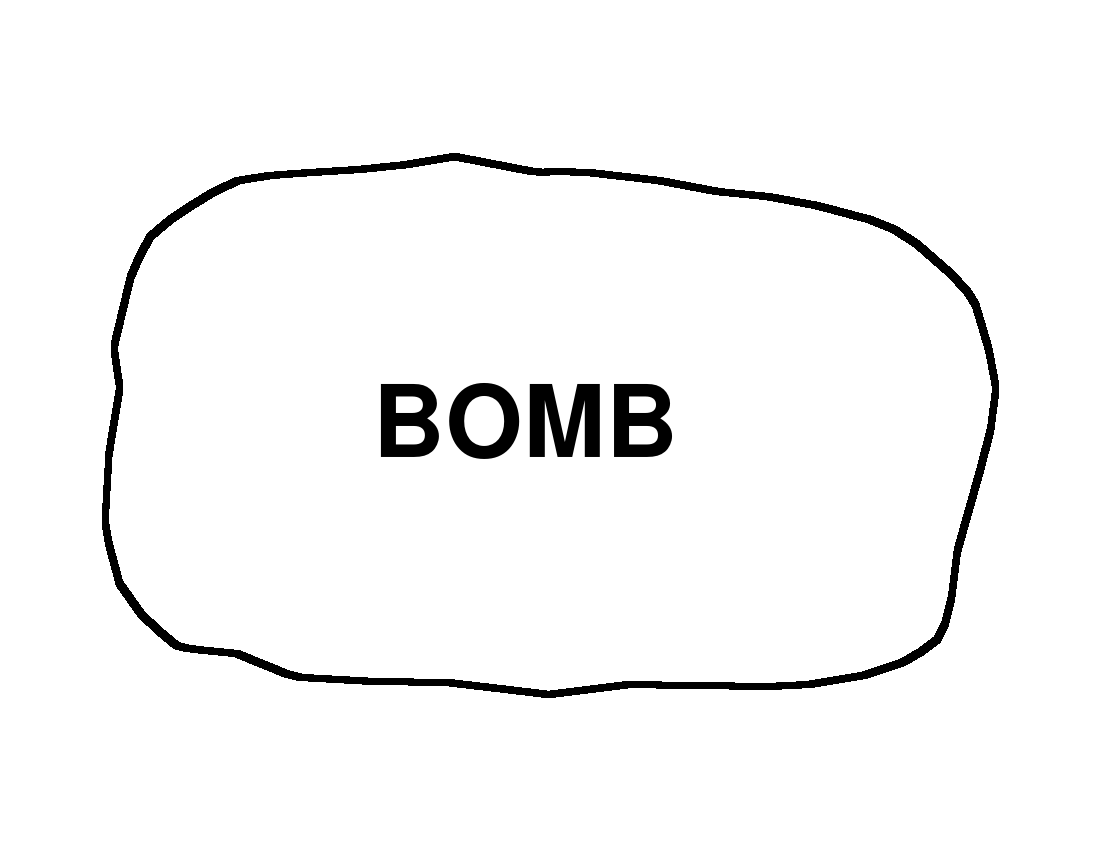

		Obszar bombardowania (Bomb Area)					2.X.2.3.3.5
							G*C*FAB---*****

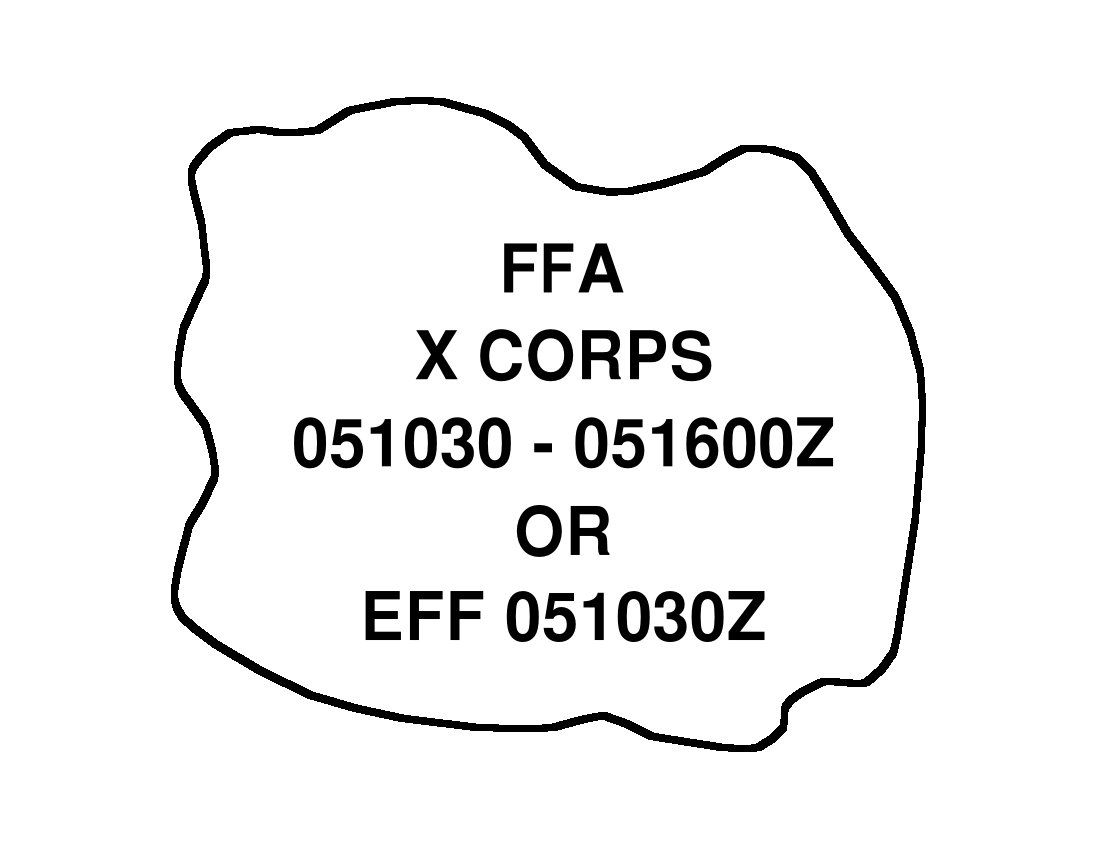

		Obszar swobodnego prowadzenia ognia (Free Fire Area (FFA)) Określony obszar w którym wszystkie systemy broni mogą prowadzić ogień bez dodatkowej koordynacji z ustanowionymi dowództwami. Zazwyczaj jest ustanawiany przez dowództwo dywizji lub wyższe w dobrze rozpoznawalnym terenie.					2.X.2.3.3.6
							G*C*FAI---*****
		Grupa celów, cel grupowy (Group of Targets) Dwa lub więcej cele wymagających jednoczesnego ostrzału. Grupa celów oznaczana jest kombinacją liter lub cyfr albo pseudonimem					2.X.2.3.3.7

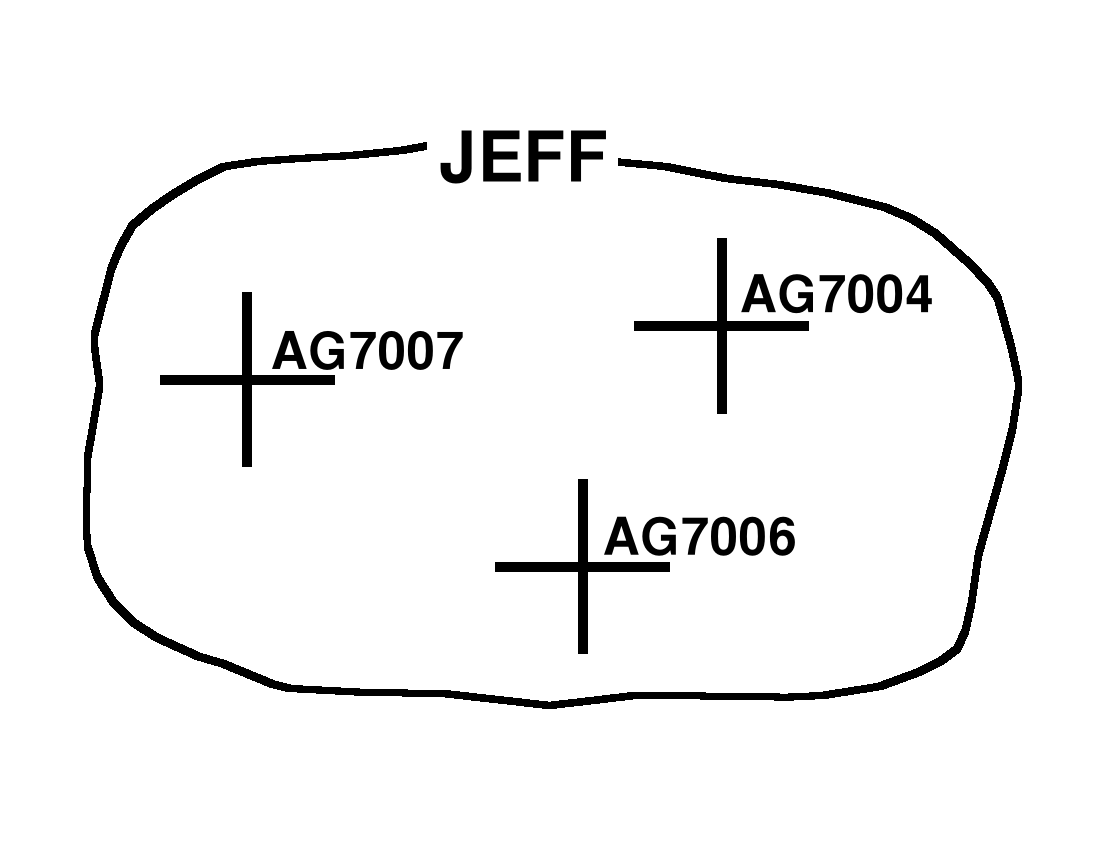

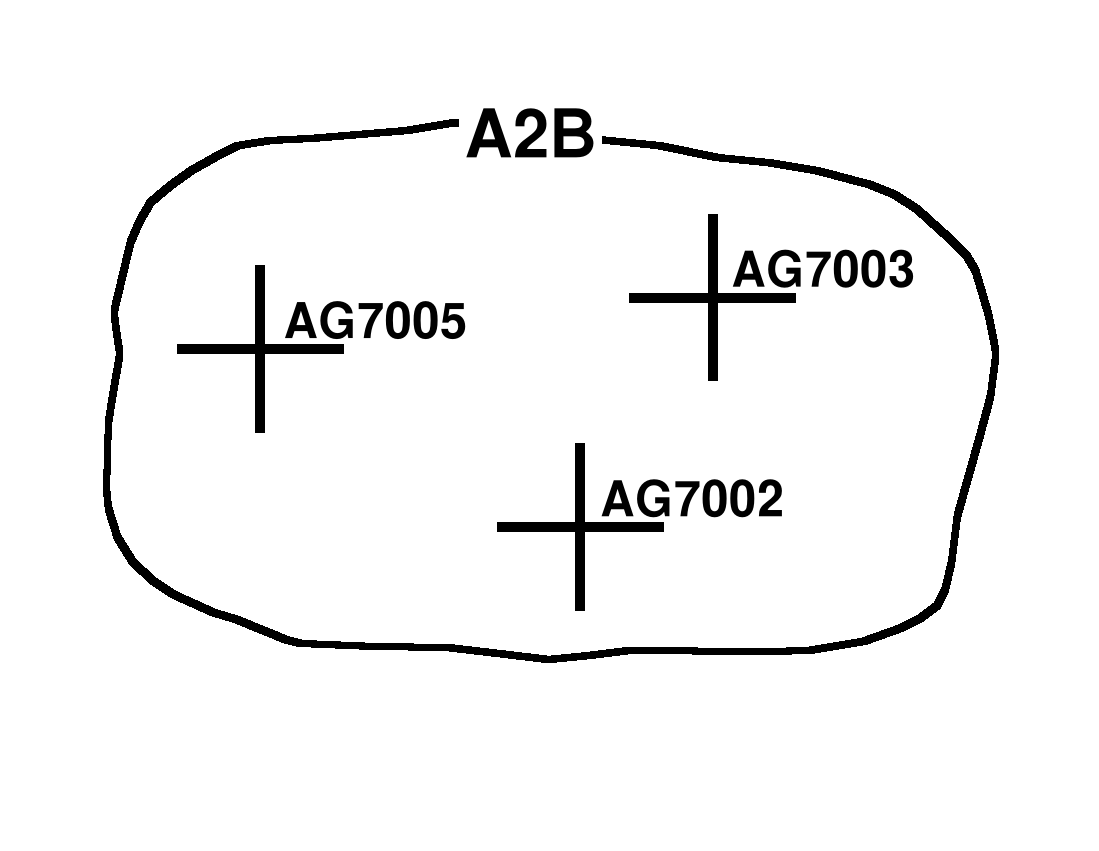

Grupa celów składająca się z regularnych celów (Group of Targets Using Regular Targets)		2.X.2.3.3.7.1
		G*C*FAZT--*****

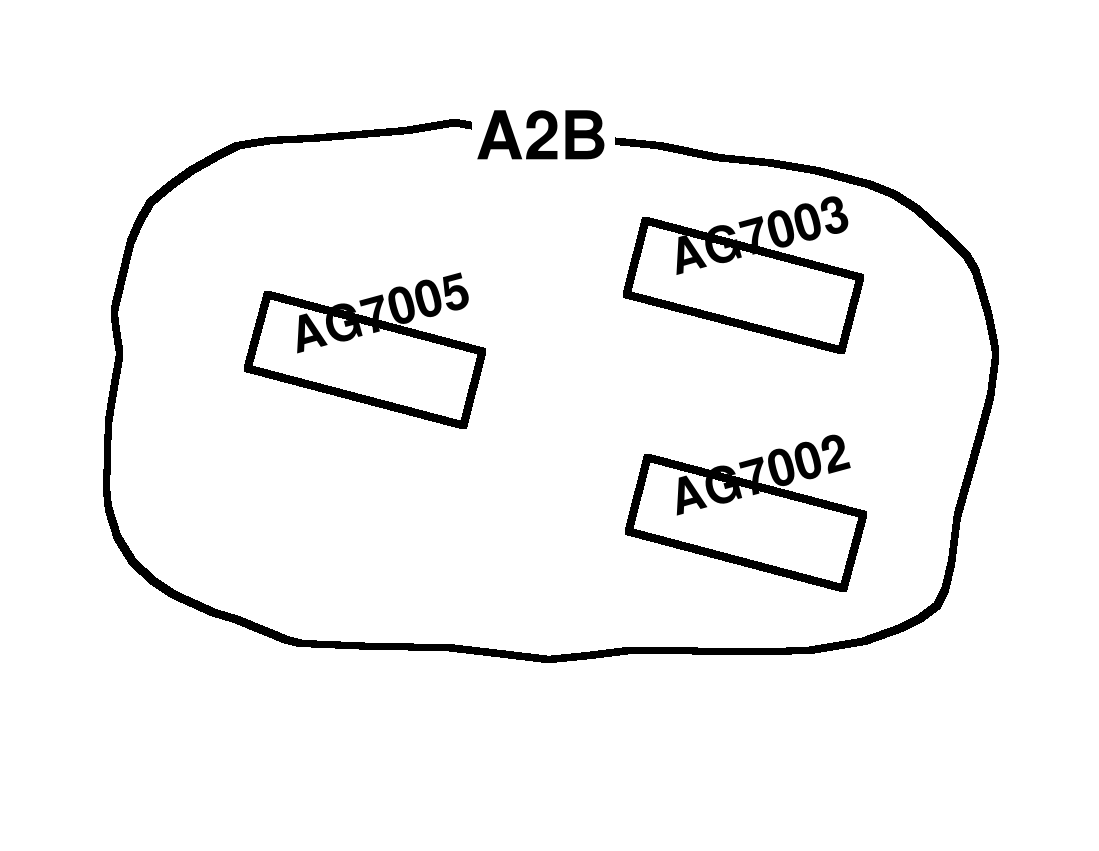

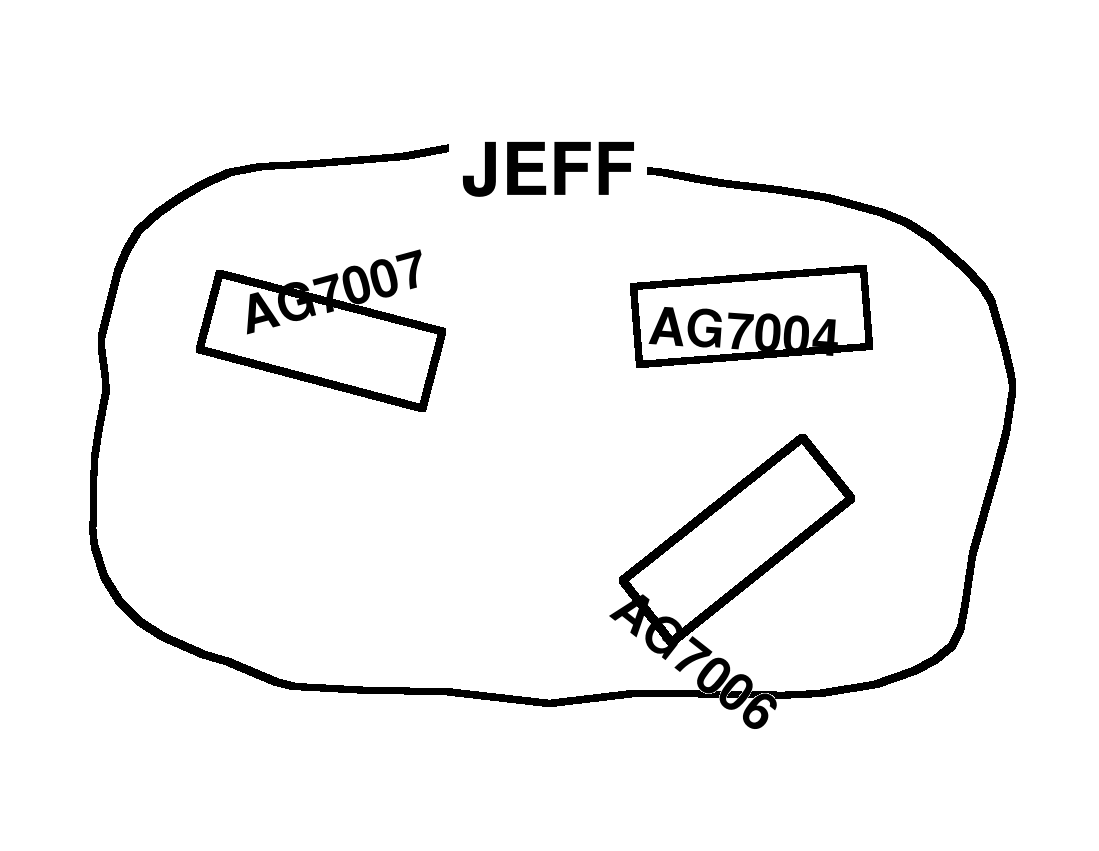

Grupa celów składająca się z celów prostokątnych (Group of Targets Using Rectangular Targets)		2.X.2.3.3.7.2
		G*C*FAZU--*****

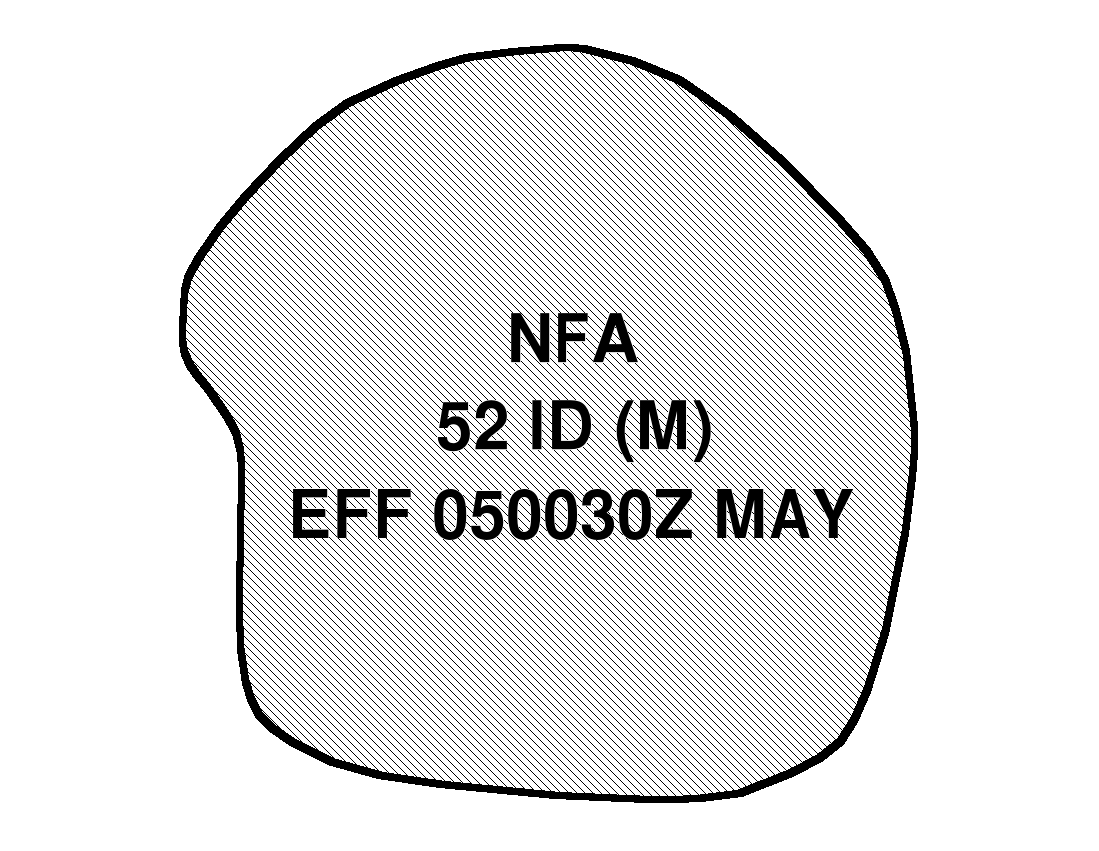

Martwa strefa (strefa nie objęta ostrzałem) (No Fire Area) Obszar w którym w którym zabrania się prowadzenie ognia lub oddziaływania ogniowego. Dopuszczalne są dwa wyjątki (1) gdy powołane dowództwa godzą się na czasowe prowadzenie ognia w strefie martwej zgodnie z wykonywanym zadaniem i (2) gdy siły przeciwnika atakują siły własne w strefie martwej, dowódca może zaatakować wroga w celu obrony swoich sił.		2.X.2.3.3.8
		G*C*FAN---*****
Cel jądrowy (Nuclear Target)		2.X.2.3.3.9
		G*C*FAU---*****

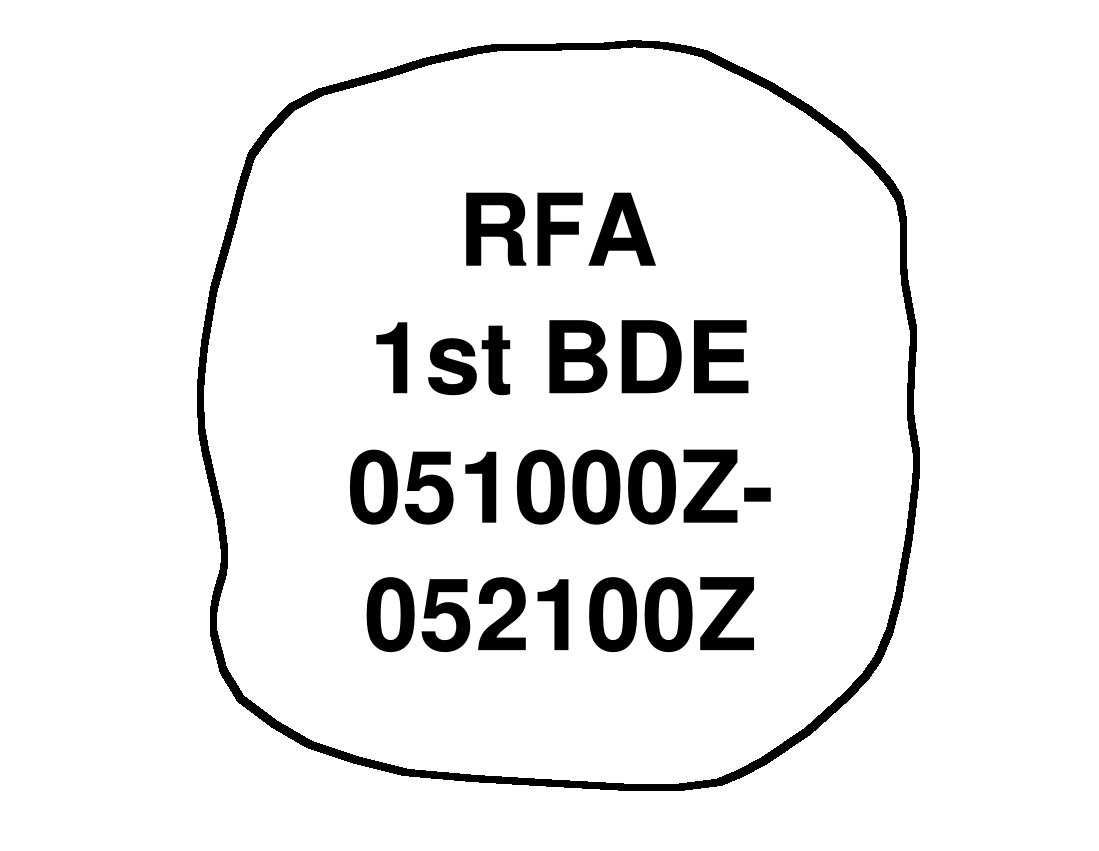

Obszar ograniczonego prowadzenia ognia (Restricted Fire Area (RFA)) Obszar w którym obowiązują określone ograniczenia. Prowadzenie w tym obszarze ognia, który nie spełnia tych ograniczeń, jest dopuszczalne dopiero po koordynacji z zainteresowanymi dowództwami.		2.X.2.3.3.10
		G*C*FAD---*****

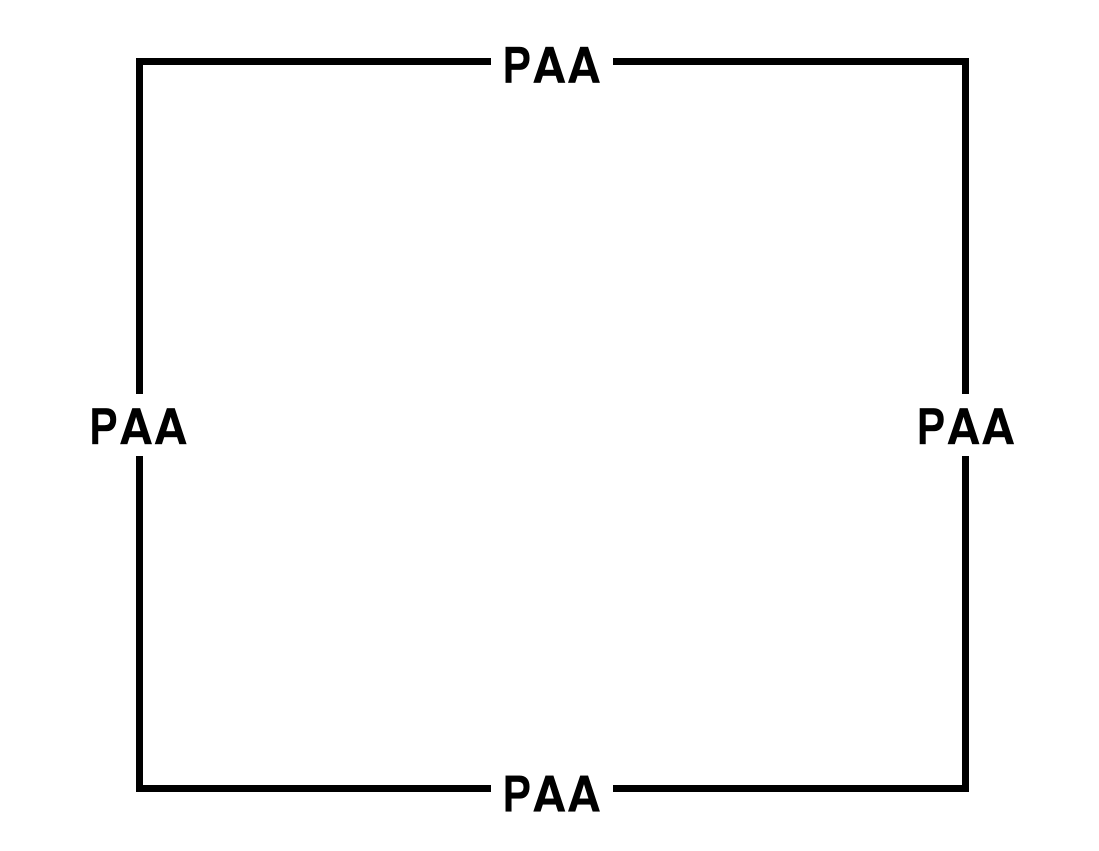

Obszar pozycji dla artylerii (Position Area for Artillery (PAA)) Obszar przydzielony do plutonu M109A6 “Paladin” i innych jednostek artyleryjskich w zakresie zarządzania terenem w którym może manewrować artyleria.		2.X.2.3.3.11
		G*C*FAP---*****
