OPIS TECHNICZNY.

1. Dane ogólne.

Dom wolnostojący dla jednej rodziny, parterowy, podpiwniczony z poddaszem mieszkalnym. Pobór wody z sieci miejskiej wodociągowej, odprowadzenie ścieków do sieci kanalizacyjnej. Zasilanie w energię elektryczną z napowietrznej linii niskiego napięcia. Pobór gazu z miejskiej sieci zasilania. Centralne ogrzewanie z kotłowni własnej na węgiel i na gaz, kuchnia gazowo - elektryczna.

2. Opis terenu

Działka, przy której ma być posadowiony budynek, znajduje się przy ulicy Reja w Dzierżoniowie, w podmiejskiej dzielnicy willowej. Ulica ta jest w pełni uzbrojona i posiada sieć kanalizacyjną - ogólnospławną, gazową oraz elektryczną napowietrzną. Nawierzchnia ulicy jest utwardzona i pokryta asfaltem, chodnik pokryty jest płytami. Rejon ten jest przeznaczony pod zabudowę domkami jedno- i dwurodzinnymi. Kształt działki jest prostokątny o szerokości 19,24m i długości 29,2m. Teren ten znajduje się na wysokości 250m.n.p.m.

3. Zestawienie powierzchni i kubatury.

• powierzchnia użytkowa m2

• powierzchnia całkowita 171,7 m2

• kubatura m3

4. Wyposażenie w instalacje.

• instalacja wodociągowa podłączona do sieci miejskiej,

• instalacja gazowa,

• ciepła woda,

• instalacja elektryczna i ochronna przed porażeniem,

• instalacja centralnego ogrzewania,

• instalacja telefoniczna.

5. Program użytkowy budynku.

Piwnica:

• Piwnica gospodarcza 10,6 m²

• Piwnica gospodarcza 11,9 m²

• Pralnia 9,2 m²

• Hall 5,6 m²

• Kotłownia 7,7 m²

RAZEM: 46,0 m2

Parter:

• Sień 2,1 m²

• WC 1,8 m²

• Kuchnia 8,5 m²

• hall 5,2 m²

• Pokój dzienny 30,1 m²

RAZEM: 47,7 m2

Poddasze:

• Sypialnia 21,0 m²

• Sypialnia 12,4 m²

• Hall 5,6 m²

• Łazienka 9,7 m2

RAZEM: 48,7 m2

6. Opis konstrukcji budynku.

. ŁAWY FUNDAMENTOWE - wylewane z betonu B 15, stal A-0, wylewane w deskowaniu. Głębokość posadowienia ław 2.96 m. i 1,85 m poniżej terenu. Grunt nad i pod ławą fundamentową - glina piaszczysta.

. ŚCIANY - Ściany nośne piwnic z cegły pełnej (grubość ściany 36cm). Ściany zewnętrzne części naziemnej wykonane z gazobetonu na zaprawie cementowo-wapiennej marki 5,0 (grubość 24 cm), obłożone od zewnątrz styropianem gr. 8cm(metodą docieplenia istniejącej ściany). Ściany wewnętrzne nośne wykonane z gazobetonu na zaprawie cementowo-wapiennej marki 5,0 (grubość 24 cm). Ściany działowe wykonane z gazobetonu na zaprawie cementowo-wapiennej marki 0,8 (grubość 12 cm). Tynki wewnętrzne- gładzie gipsowe, na zewnątrz masy tynkowe zbrojone siatką.

. STROPY - Strop typu WPS. Strop nad poddaszem - lekki, z płyt gipsowo-kartonowych podwieszony na jętkach ocieplony wełną mineralną.

. WIEŃCE - wykonane z betonu B15 i stali A-0.

. NADPROŻA - okienne i drzwiowe wykonane z belek prefabrykowanych L-22.

. DACH - dwuspadowy, o konstrukcji jętkowej , pokryty dachówką ceramiczną.

SCHODY - żelbetowe z betonu klasy B-15, zbrojoną stalą StO i 34GS.

. PODŁOGI - w pomieszczeniach mieszkalnych i hallu parkiet drewniany, klejony. W kuchni i łazience terakota. W piwnicy posadzka PCV, na schodach zewnętrznych lastriko szlifowane. Wewnętrzne schody na poddasze licowanie drewnianą wykładziną dębową.

. STOLARKA - w kondygnacji piwnicy, parteru i poddasza przewidziano okna o konstrukcji zespolonej. Drzwi wewnętrzne w części mieszkalnej budynku przyjęto płytowe. W piwnicach przyjęto drzwi deskowe, drzwi zewnętrzne wejściowe - klepkowe. Cała stolarka okienna i drzwiowa jest typowa .

. ELEWACJE - wyprawiona tynkiem półszlachetnym. Fragmenty elewacji licowanie deskami sosnowymi. Cokół wyposażony ceramicznymi płytkami.

PODOKIENNIKI - wewnętrzne drewniane, zewnętrzne z prefabrykatów lastrykowych.

. TYNKI WEWNĘTRZNE - gładzie gipsowe

. MALOWANIE - wewnętrzne farbą emulsyjną w kolorach jasnych, w łazience i WC wykładzina z glazury do wysokości 1.5m. W piwnicy ściany białkowane wapnem. Tynki zewnętrzne malowane na biało farbą emulsyjną. Wykończenia drewniane na zewnątrz pokryte bejcą i lakierowane lakierem wodoodpornym.

7. Izolacje przeciwwilgociowe

• pionowa : jedna warstwa gruntująca Abizol R oraz jedna warstwa zabezpieczająca Abizol P,

• pozioma ; na ławach pod posadzką piwnic i na murach pod stropem piwnic dwie warstwy papy na lepiku.

8. Obróbki blacharskie

Przewiduje się wykonanie rynien i rur spustowych oraz obróbki blacharskie okapów i kominów z blachy ocynkowanej grubości 0.5 mm .

1. Więźba dachowa

1. Zestawienie obciążeń

Obciążenie stałe wg PN-82/B-02001

Obciążenie zmienne

• Obciążenie śniegiem wg PN-70/B-02010

Strefa obciążenia IV (H=250m.) Q_k = 0,9 kN/m²

Kąt nachylenia  = 44⁰ C₂ = 0,64

• Obciążenie wiatrem wg PN-77/B-02011

Strefa obciążenia III, teren typu B ciśnienie prędkości q_k = 0,37kN/m²

wsp. Ekspozycji C_e = 0,8

wsp. działania porywów wiatrem  = 1,8

wsp. aerodynamiczny parcie C = 0,475

wsp. aerodynamiczny ssanie C` = -0,4

		qK kN/m^2	γt	qo kN/m^2
Śnieg	0,9*0,64 kN/m^2	0,58	1,4	0,81
Wiatr
Parcie	,,,,	0,25	1,3	0,33
Ssanie	,,( ,,	-0,21	1,3	-0,27
Łaty
Dachówka z łatami	, kN/m^2	0,47	1,2	0,56
Krokiew
Kontrłaty 2,5x2,5 cm	 kN/m^3 *0,025m.*0,05m/1,20m.	0,01	1,2	0,01
Wełna mineralna 15cm	 kN/m^3*0,15m.	0,30	1,2	0,36
Płyty gipsowo kartonowe	 kN/m^3 *0,02m.	0,24	1,2	0,29
Krokwie 8x16	 kN/m^3 *0,16m. *0,08m. /1,20m	0,07	1,1	0,08
Suma		0,62		0,74
Jętka
Wełna mineralna 10cm	 kN/m^3 *0,1m.	0,20	1,2	0,24
Płyty gipsowo kartonowe	 kN/m^3 *0,02	0,24	1,2	0,29
Jętka 5x10cm	 kN/m^3 *0,10m. *0,05m. /1,2m	0,02	1,2	0,02
Suma		0,46		0,55

1. Obliczenia łaty.

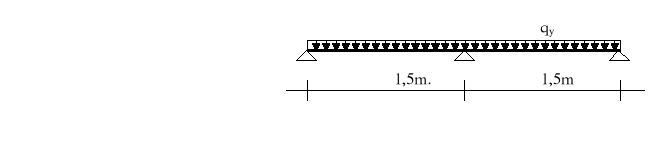

1. Schematy statyczny i obciążenia.

Rozstaw łat 28 cm bxh = 7,6x7,6 cm

Oś prostopadła do połaci dachu: x

Oś równoległa do połaci dachu: y

Ciężar własny pokrycia dachowego

G_x = 0,47 kN/m² *cos 45°=0,33 kN/m²

G_x0 = 0,56 kN/m² *cos 45°=0,40 kN/m²

G_y = 0,47 kN/m² *sin 45°=0,33 kN/m²

G_y0 = 0,56 kN/m² *sin 45°=0,40 kN/m²

Obciążenie śniegiem.

S_x = 0,58 kN/m² *cos² 45°=0,29 kN/m²

S_x0 = 0,81 kN/m² *cos² 45°=0,40 kN/m²

S_y = 0,58 kN/m² *cos 45°*sin 45° =0,29 kN/m²

S_y0 = 0,81 kN/m² * cos 45°*sin 45° =0,40 kN/m²

Obciążenie wiatrem.

W_x =0,25 kN/m²

W_x0 =0,33 kN/m²

Obciążenie od człowieka z narzędziami.

P=1 kN

P₀=1,2 kN

Pierwszy wariant obciążenia

q_x = (G_x + S_x + W_x)*a = (0,33+0,29+0,25)*0,28= 0,24 kN/m

q_x0 = (G_x0 + S_x0 + W_x0)*a = (0,40+0,40+0,33)*0,28= 0,32 kN/m.

q_y = (G_y + S_y)*a = (0,33+0,29)*0,28= 0,17 kN/m

q_y0 = (G_y0 + S_y0 + W_y0)*a = (0,40+0,40)*0,28= 0,22 kN/m

Obliczenia wykonałem w programie FSW

M_xo M_yo

Drugi wariant obciążenia

q_x = G_x * a = 0,33*0,28= 0,09 kN/m

q_x0 = G_x0 * a = 0,40*0,28= 0,11 kN/m.

q_y = G_y * a = 0,33*0,28= 0,09 kN/m

q_y0 = G_y0 * a = 0,40*0,28= 0,11 kN/m.

Obliczenia wykonałem w programie FSW

M_{xo =} M_yo

1.1.1.2 Sprawdzenie nośności.

M_xo,max = 0,30 kNm. M_yo,max = 0,30 kNm

Drewno k27 R_k= 27 MPa E_k= 7000 MPa

γ_m. = γ_m1 * γ_m2 = 1,67 * 1,25 = 2,09 R_dm = R_km / γ_m. = 27 MPa /2,09=12,92 MPa

W_x = bh²/6 = 73,2 cm³ W_y = b²h/6 = 73,2 cm³

I_x = h³b/12 = 278 cm⁴ I_y = hb³/12 = 278 cm⁴

Współczynnik korekcyjny (drewno w budynku mieszkalnym w warunkach suchych)

m = m₁ ⋅ m₂ ⋅ m₃ ⋅ m₄ = 1,0

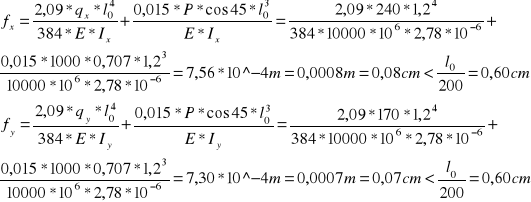

1.1.1.3. Sprawdzenie ugięcia.

Ugięcie maksymalne f_max = l/200 = 0,60 cm

1. Obliczenie krokwi.

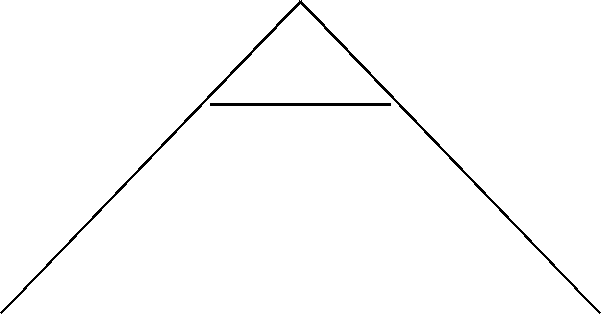

2. Schematy statyczny.

1. Schemat obciążeń.

Zmiana schematu obciążenia na obciążenie wprowadzane do programu Rm-win (odciążenie rozłożone po pręcie i obciążenie rozłożone poziome).

q_yo = (0,81 kN/m² +0,74 kN/m² /cos 45°) *1,2m. = 2,33 kN/m

q_yk = (0,58 kN/m² +0,62 kN/m² /cos 45°) *1,2m. = 1,75 kN/m

w­_o = 0,33 kN/m² *1,2m. = 0,39 kN/m. w­_o` = 0,27 kN/m² *1,2m. = 0,32 kN/m

w­_k = 0,25 kN/m² *1,2m. = 0,30 kN/m. w­_k` = 0,21 kN/m² *1,2m. = 0,25 kN/m

j_o = 0,55 kN/m² *1,2m. = 0,66 kN/m

j_k = 0,46 kN/m² *1,2m. = 0,55 kN/m

1. Sprawdzenie nośności.

Krokiew 8x16 cm

M_o,max = 1,93 kNm N_o,max = 13,44 kN

Drewno k27 R_km= 27 Mpa R_kt= 20 MPa E_k= 7000 MPa

γ_m. = γ_m1 * γ_m2 = 1,67 * 1,25 = 2,09

R_dm = R_km / γ_m. = 27 MPa /2,09 =12,92 Mpa R_dt = R_kt / γ_m. = 20 MPa /2,09 =9,57 MPa

A = 18cm *16cm =128cm²

W_n = bh²/6 = 341 cm³

Współczynnik korekcyjny (drewno w budynku mieszkalnym w warunkach suchych)

m = m₁ ⋅ m₂ ⋅ m₃ ⋅ m₄ = 1,0

2. Sprawdzenie ugięcia.

Ugięcie maksymalne f_max = l/200 =660cm /200 =3,3cm

Wartości ugięcia odczytałem z programu Rm-win.

w = 3,07 cm v = 0,07 cm

1.1.3. Obliczenie jętki.

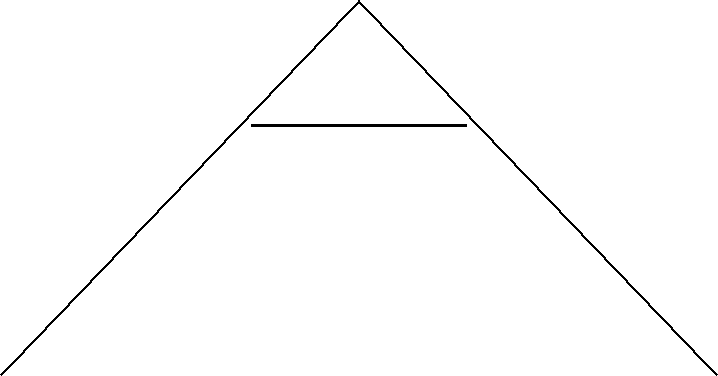

1. Schematy statyczny.

Patrz pkt 1.1.2.1

1.1.3.2 Schemat obciążeń.

Patrz pkt 1.1.2.2

1.1.3.3 Sprawdzenie nośności.

Jętka 5x10 cm

M_o,max = 0,92 kNm N_o,max = 6,08 kN

Drewno k27 R_km= 27 Mpa R_kt= 20 MPa E_k= 7000 MPa

γ_m. = γ_m1 * γ_m2 = 1,67 * 1,25 = 2,09

R_dm = R_km / γ_m. = 27 MPa /2,09 =12,92 Mpa R_dt = R_kt / γ_m. = 20 MPa /2,09 =9,57 MPa

A = 5cm *10cm =50cm²

W_n = bh²/6 = 83,33 cm³

Współczynnik korekcyjny (drewno w budynku mieszkalnym w warunkach suchych)

m = m₁ ⋅ m₂ ⋅ m₃ ⋅ m₄ = 1,0

1. Sprawdzenie ugięcia.

Ugięcie maksymalne f_max = l/200 =354cm /200 =1,77cm

Wartości ugięcia odczytałem z programu Rm-win.

w = 1,37 cm v = 0,07 cm

1.1.4. Obliczenie murłaty.

1. Schematy statyczny i obciążenia.

Siły przekazywane przez krokwie odczytane z programu Rm-win.

P_yo = 9,249 kN P_yk = 7,08 kN

P_zo = 12,59 kN P_zk = 9,56 kN

Obciążenie skupione z krokwi zamieniam na rozłożone po długości murłat.

q_yo = 9,25 kN /1,2m. = 7,71 kN/m. q_yk = 7,08 kN /1,2m. = 5,90 kN/m

1.1.4.2 Sprawdzenie nośności.

Murłat 12x12cm M._max = 2,17 kNm

Drewno k27 R_km= 27 Mpa E_k= 7000 MPa

γ_m. = γ_m1 * γ_m2 = 1,67 * 1,25 = 2,09 R_dm = R_km / γ_m. = 27 MPa /2,09 =12,92 MPa

W_n = bh²/6 = 288 cm³

Współczynnik korekcyjny (drewno w budynku mieszkalnym w warunkach suchych)

m = m₁ ⋅ m₂ ⋅ m₃ ⋅ m₄ = 1,0

1.1.4.3 Sprawdzenie ugięcia.

Ugięcie maksymalne f_max = l/200 =400cm /200 =2cm

Wartości ugięcia odczytałem z programu Rm-win.

f = w = 0,13 cm < f_max

2. Strop

1. Zestawienie obciążeń

Obciążenie stałe wg PN-82/B-02001

Obciążenie zmienne wg PN-82/B-02003

		qK kN/m^2	γt	qo kN/m^2
Strop nad piwnicą
Terakota	0,44 kN/m^2	0,44	1,2	0,53
Podkład cementowy 3,5 cm	21,0 kN/m^3 *0,035m.	0,73	1,3	0,95
Płyta pilśniowa 1,2cm	3,0 kN/m^3 *0,012m.	0,036	1,2	0,04
Strop WPS	1,57 kN/m^2	1,57	1,1	1,73
Tynk 1,5 cm	19,0 kN/m^3 *0,015m.	0,28	1,3	0,36
Zmienne (dom mieszkalny)	1,5 kN/m^2	1,5	1,4	2,1
suma		4,56		5,71
Obciążenie 1 m^2 ścianki działowej
Gipsowy bez piasku. 1,5 cm	12 kN/m^3 *0,015m.	0,18	1,3	0,23
Gazobeton 12cm	6 kN/m^3 *0,12m.	0,72	1,1	0,79
Gipsowy bez piasku. 1,5 cm	12 kN/m^3 *0,015m.	0,18	1,3	0,23
suma		1,08		1,25

2.1.1.Obliczenia belki WPS nad piwnicą, pod równoległą ścianką działową.

1. Schematy statyczny i obciążenia.

Strop o rozpiętości w świetle murów 3,36 cm.

Ponieważ zamocowanie belek w ścianie jest na głębokość 24cm nie został spełniony warunek c* 25cm mamy więc schemat swobodnie podparty.

Obciążenie od ścianki działowej równoległej do belki ( wysokość pomieszczenia 255cm).

s_k1 = 1,08 kN/m² * 2,55m * 1,80m / 3,36m = 1,48 kN/m

s_k1 = 1,25 kN/m² * 2,55m * 1,80m / 3,36m = 1,71 kN/m

Całkowite obciążenie działające na belkę stropową.

q_k = 4,56 kN/m² * 0,9m + 1,48 kN/m = 5,58 kN/m.

q₀ = 5,71 kN/m² * 0,9m + 1,71 kN/m = 6,85 kN/m

Siły wewnętrzne.

Nośności płyt prefabrykowanych w zakładach prefabrykacji są dostosowane do obciążenia zmiennego w budownictwie mieszkaniowym i użyteczności publicznej. W tych rodzajach budownictwa płyt WPS nie oblicza się i nie wymiaruje.

Obliczanie belki stalowej.

Przyjęto belkę I 140 o ciężarze 144 N/m^2

J_x=573 cm^4

W_x=81,1 cm^3

Stal st3s R=215 MPa

Wskaźnik wytrzymałości.

Warunek spełniony.

Sprawdzanie strzałki ugięcia.

E=210000 MPa

Warunek spełniony.

2.1.2.Obliczenia belki WPS nad parterem, pod ścianką poprzeczną i podłużną.

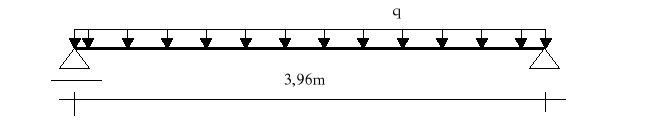

2.1.2.1 Schematy statyczny i obciążenia.

Strop o rozpiętości w świetle murów 396 cm.

Ponieważ zamocowanie belek w ścianie jest na głębokość 24cm nie został spełniony warunek c* 25cm mamy więc schemat swobodnie podparty.

Obciążenie od ścianek działowych ( wysokość pomieszczenia 258cm).

s_k = 1,08 kN/m² * 2,58m * (2,80m + 1,00m) / 3,96m = 2,67 kN/m

s₀ = 1,25 kN/m² * 2,58m * (2,80m + 1,00m) / 3,96m = 3,10 kN/m

Całkowite obciążenie działające na belkę stropową.

q_k = 4,56 kN/m² * 1,00m + 2,67 kN/m = 7,23 kN/m

q_o = 5,71 kN/m² * 1,00m + 3,10 kN/m = 8,81 kN/m

Obliczanie belki stalowej.

Przyjęto belkę I 160 o ciężarze 179 N/m^2

J_x=935 cm^4

W_x=117 cm^3

Stal st3s R=210 MPa

Wskaźnik wytrzymałości.

Warunek spełniony.

Sprawdzanie strzałki ugięcia.

E=210000 MPa

Warunek spełniony.

Do realizacji przyjęto belkę I 160.

3. Ściana

1. Zestawienie obciążeń

Obciążenie stałe wg PN-82/B-02001 Obciążenie zmienne wg PN-82/B-02003

		qK kN/m^2	γt	qo kN/m^2
Ściana nośna wewnętrzna
Gipsowy bez piasku. 1,5 cm	12 kN/m^3 *0,015m.	0,18	1,3	0,23
Gazobeton	6 kN/m^3 *0,24m	1,44	1,2	1,73
Gipsowy bez piasku. 1,5 cm	12 kN/m^3 *0,015m.	0,18	1,3	0,23
suma		1,8		2,19

			qK kN/m^2	γt	qo kN/m^2
Ściana nośna zewnętrzna
Gipsowy bez piasku. 1,5 cm	12 kN/m^3 *0,015m.		0,18	1,3	0,23
Gazobeton	6 kN/m^3 *0,24m		1,44	1,2	1,73
Styropian 8cm	0,45 kN/m^3 *0,08m.		0,04	1,2	0,05
Tynk zbrojony	19 kN/m^3 *0,01m.		0,19	1,3	0,25
suma			1,85		2,26
Obciążenie wiatrem ściany zewnętrznej
Strefa obciążenia III ciśnienie prędkości qk = 0,37kN/m^2 wsp. ekspozycji Ce = 0,8 wsp. działania porywów wiatrem  = 1,8 H/L = 8,70/8,20 <2 B\L = 8,24/8,20<1 to dla ssania C = -0,3 dla parcia C = 0,7
Ssanie	0,37 kN/m^2 *0,8 *1,8 *-0,3		-0,16	1,3	-0,21
Parcie	0,37 kN/m^2 *0,8 *1,8 *0,7		0,37	1,3	0,48
Strop nad piwnicą i parterem
Klepka		0,21 kN/m^2	0,21	1,2	0,25
Podkład cementowy 3,5 cm		21,0 kN/m^3 *0,035m.	0,73	1,3	0,95
Płyta pilśniowa 2,5 cm		3,00 kN/m^3 *0,025m.	0,08	1,2	0,10
Strop WPS		1,57 kN/m^2	1,57	1,1	1,73
Tynk 1,5 cm		19,0 kN/m^3 *0,015m.	0,28	1,3	0,36
Zmienne (dom mieszkalny)		1,5 kN/m^2	1,5	1,4	2,1
suma			4,37		5,49
Długotrwała część obciążenia zmiennego		*d=0,35; 1,5kN/m^2*0,35	0,52	1,4	0,73
Obciążenie 1 m^2 ścianki działowej
Gipsowy bez piasku. 1,5 cm	12 kN/m^3 *0,015m.		0,18	1,3	0,23
Gazobeton 12cm	6 kN/m^3 *0,12m.		0,72	1,1	0,79
Gipsowy bez piasku. 1,5 cm	12 kN/m^3 *0,015m.		0,18	1,3	0,23
suma			1,08		1,25
Obciążenie schodów wewnętrznych
Ciężar stopni z fakturą	0,15*0,5*22*0,905		1,49	1,1	1,64
Ciężar płyty	24 kN/m^3 *0,06m.		1,44	1,1	1,58
Gipsowy bez piasku. 1,5 cm	19 kN/m^3 *0,015m.		0,28	1,21	0,34
Obciążenie użytkowe	3 kN/m^3 *0,905m.		2,72	1,3	3,53
suma			5,93		7,09

3.1.1.Obliczenia słupka międzyokiennego ściany zewnętrznej.

3.1.1.1. Schematy statyczny i obciążenia.

3.1.1.2 Zestawienie obciążeń

• Ściana

G₁ = 2,26 kN/m² *0,35*2,05m^2 = 1,62 kN

• Strop nad parterem

S₁ = 5,49kN/m² 1,98m.* 2,05m +1,25 kN/m² *(1,98m+0,95m)* 2,55m = 31,62 kN

• Dach

D = 7,71 kN/m² * 2,05m = 15,81 kN

• Obciążenie filara

G₂ = 2,26 kN/m² 1,00m*1,50m = 3,39 kN

N_c = N +S₁ +D +G₂ = 52,44 kN

2.1.1.3
Redukcja obciążenia użytkowego z poziomu 1 stropu, wg PN-82/B-02003 tabl.5

1-0,9 = 0,1

Wartości obciążenia użytkowego w obciążeniu całkowitym N_c

2,1 kN/m² *2,05m *1,98m = 8,52 kN

Należy odjąć

8,52 kN *0,1 = 0,85 kN

Obciążenie całkowite zredukowane

N_c,red = 52,44 kN -0,85 kN = 51,59 kN

3.1.1.4. Długotrwała część siły N.

Współczynnik długotrwałości obciążenia *_d odczytany z PN-82/B-02003 tabl.2

Poddasze *_d = 0,5

Dom mieszkalny *_d=0,35

Długotrwałe części obciążeń zmiennych dla poszczególnych elementów znajdują się w tabeli obciążeń (pkt. 3.1).

G`₁ = G₁= 1,62 kN

S`₁ = 4,12 kN/m² *1,98m.* 2,05m +1,25 kN/m² *(1,98m+0,95m)* 2,55m =26,06 kN

D` = D = 7,71 kN/m² * 2,05m = 15,81 kN

G`₂ = G₂ = 3,39 kN

N`_c = 46,88 kN

Wartości obciążenia użytkowego w obciążeniu całkowitym N`_c

0,73 kN/m² *2,05m. *1,98m. = 2,96 kN

Należy odjąć

2,96 kN *0,1 = 0,30 kN

Obciążenie całkowite zredukowane

N`_c,red = 46,88 kN -0,30 kN = 46,38 kN

Stosunek obciążenia długotrwałego do obciążenia całkowitego

N`_c,red /N_c,red = 46,38 /51,59 = 0,899 > 0,75

Można korzystać z tabl.8 w PN-87/ B-03002

3.1.1.5. Określenie smukłości filara.

*_h =1,0 (stropy żelbetowe)

Wysokość ściany podokiennej i nadproża 0,96m. +0,23m. = 1,19m.

1,05 /2,55 = 0,412 >0,33 można uwzględnić usztywnienie krawędzi pionowych

l_k /b = 1,50 /1,00 = 1,5 to z rys.1 w PN-87/ B-03002 odczytałem *_v = 0,3

l₀ = l **_h **_v = 2,55m *0,3 *1,0 = 0,77m.

*­_h =l₀ / h_m. = 0,77 / 0,24 = 3,21 < 6 nie należy uwzględnić smukłości muru

1. Określenie wytrzymałości muru.

Gazobeton kl. 6 MPa Zaprawa cem.-wap. 5,0 MPa

Z tabl. Z6-1 PN-87/ B-03002 R_mk = 1,4 Mpa *_m. = 1,7

F_m. = 0,24m. *1,5m. = 0,36 m² > 30 m² to *_m1 = 1,0

3.1.1.7. Określenie mimośrodu obciążeń i momentu obciążeń.

Patrz rysunek pkt 3.1.1.1.

e_s,S1 = e_s,D = h_m. /2 - h_m. /3 =0,24m. /2 - 0,24m. /3 = 0,04m.

e_s,G1 = e_s,G2 = 0

M._grn = D * e_s,D - S₁ * e_s,S1 = -15,81*0,04 - 31,62*0,04 = -1,90 kNm = M₁

Niekorzystnie działa ssanie wiatru od ściany.

M._p = -0,34 kN/m² *2,05m *(0,77m.)² /8 = -0,05 kNm

e_so = (0,6 * M₁ + 0,4* M₂ + M._p) / N_c,red = (0,6*(-1,90kNm)+0-0,05kNm)/ 51,59 kN = -0,023m.

Mimośród niezamierzony.

e_n = h /30 = 24cm/30 = 0,8cm < 1,0cm to przyjmuję e_n = 1,0 cm = 0,01m

e_o = 0,023m. + 0,01m. = 0,033m.

z tabl.8 PN-87/ B-03002 * = 0,60

2. Nośność filara.

N_s = R_m. * F_m. * * = 820 kN/m² * 0,36m² *0,65 = 191,88 kN

N_s = 192 kN > N_c,red = 51,59 kN

Nośność filara jest wystarczająca.

3.1.2.Obliczenia słupka ściany wewnętrznej.

3.1.2.1. Schematy statyczny i obciążenia.

3.1.2.2 Zestawienie obciążeń

• Ściana

G₁ = 1,25 kN/m² *2,55m *0,70m. = 2,23 kN

• Strop nad parterem

S₁ = 5,49 kN/m² *1,68m.*1,80m + 1,68kN/m²*1,25m*2,55m. + 7,09*0,9*1,68= 32,68 kN

S₂ = 5,49 kN/m² *1,98m *1,80m + 1,30kN/m²*1,25m*2,55m = 23,71 kN

• Obciążenie filara

G₂ = 2,19 kN/m² *2,55m. *0,40m = 2,23 kN

N_c = G₁ +S₁ +S₂ +G₂ = 60,85 kN

2.1.2.3 Redukcja obciążenia użytkowego z poziomu 1 stropu, wg PN-82/B-02003 tabl.5

1-0,9 = 0,1

Pomijam redukcję obciążenia zmiennego- za małe wartości.

3.1.2.4. Długotrwała część siły N.

Współczynnik długotrwałości obciążenia *_d odczytany z PN-82/B-02003 tabl.2

Dom mieszkalny *_d=0,35

Długotrwałe części obciążeń zmiennych dla poszczególnych elementów znajdują się w tabeli obciążeń (pkt. 3.1).

G`₁ = G₁= 2,23 kN

S`₁ = 4,12 kN/m² *1,68m.*1,80m + 1,68kN/m²*1,25m*2,55m. + 7,09*0,9*1,68 = 28,53 kN

S`₂ = 4,12 kN/m² *1,98m *1,80m + 1,30kN/m²*1,25m*2,55m = 18,83 kN

G`₂ = G₂ = 2,23 kN

N`_c = 51,62 kN

Stosunek obciążenia długotrwałego do obciążenia całkowitego

N`_c /N_c = 51,62 /60,85 = 0,852 > 0,75

Można korzystać z tabl.8 w PN-87/ B-03002

3.1.2.5. Określenie smukłości filara.

*_h =1,0 (stropy żelbetowe)

Sciana nieusztywniona

l_k /b = 2,55 /1,80 = 1,42 to z rys.1 w PN-87/ B-03002 odczytałem *_v = 1,0

l₀ = l **_h **_v = 2,55m *1,0 *1,0 = 2,55m.

*­_h =l₀ / h_m. = 2,55 / 0,24 = 10,62 > 6 należy uwzględnić smukłość muru

1. Określenie wytrzymałości muru.

Patrz pkt. 3.1.1.6. R_m. = 0,82 MPa

3.1.2.7. Określenie mimośrodu obciążeń i momentu obciążeń.

Patrz rysunek pkt 3.1.2.1.

e_s,S1 = e_s,S2 = h_m. /2 - h_m. /3 =0,24m. /2 - 0,24m. /3 = 0,04m.

e_s,G1 = 0,24m. /2-0,12m. /2= 0,06m

e_s,dln = 0

M._grn = S₁ * e_s,S1 +G₁ *e_s,G1 - S₂ * e_s,B = 32,68*0,04 +2,23*0,06 - 23,71*0,04 = 0,49 kNm = M₁

M₂ = 0

e_so = (0,6 * M₁ + 0,4* M₂) / N_c = (0,6*0,49 kNm+0)/ 60,85 kN = 0,005m.

Mimośród niezamierzony.

e_n = h /30 = 24cm/30 = 0,8cm < 1,0cm to przyjmuję e_n = 1,0 cm = 0,01m

e_o = 0,005m. + 0,01m. = 0,015m.

z tabl.8 PN-87/ B-03002 * = 0,65

1. Nośność filara.

N_s = R_m. * F_m. * * = 820 kN/m² * 0,36m² *0,65 = 192 kN

N_s = 192 kN > N_c = 60,85 kN

Nośność ściany jest wystarczająca.

4. Nadproże okienne typu L22 N

1. Zestawienie obciążeń

Obciążenie rozłożone przekazywane przez murłatę. Patrz pkt.1.1.4.1.

q_o = 9,25 kN /1,2m. = 7,71 kN/m. q_k = 7,08 kN /1,2m. = 5,90 kN/m

Obciążenie od ściany. Patrz pkt.3.1

s_o = 2,26 kN/m² *0,35m. = 0,79 kN/m s_k = 1,85 kN/m² *0,35m. = 0,65 kN/m

Sumaryczne obciążenie działające na nadproże.

p_o = 8,50 kN/m. p_k = 6,55 kN/m

1. Schemat statyczny i obliczeniowy.

L_o = 1,05 *l_s = 1,05 *1,5m. = 1,58 m.

2. Sprawdzenie nośności.

Zginanie:

M_o,max = p_o *l² /8 = 8,50 kN/m. *(1,58m)² /8 = 2,65 kNm

M_k,max = p_k *l² /8 = 6,55 kN/m. *(1,58m)² /8 = 2,04 kNm

Ścinanie:

N_o,max = p_o*l /2 = 8,50 kN/m. *1,58m /2 = 6,72 kN

N_k,max = p_k*l /2 = 6,55 kN/m. *1,58m /2 = 5,17 kN

Przyjęto odpowiednie belki nadproży z tablic.

5. Fundament.

1. Zestawienie obciążeń

Obciążenie stałe wg PN-82/B-02001

Obciążenie zmienne wg PN-82/B-02003

		qK kN/m^2	γt	qo kN/m^2
Ściana piwniczna
Tynk cem-wap 1,5cm	19,0 kN/m^3 *0,015	0,28	1,3	0,36
Cegła pełna	18 kN/m^3 *0,36m.	6,48	1,2	7,78
Tynk cem-wap 1,5cm	19,0 kN/m^3 *0,015	0,28	1,3	0,36
Suma		7,04		8,50

1. Fundament pod ścianą zewnętrzną.

1. Zebranie obciążeń

• Obciążenie zebrane do dolnej części filara międzyokiennego. Patrz pkt.3.1.1.2.

G₁ =52,44 kN

• Obciążenie ściany poniżej filara międzyokiennego na szer.2,05 m. Patrz pkt.3.1.

G₂ = 2,26 kN/m² *0,70m. *2,05m. = 3,24 kN

• Obciążenie od stropu nad piwnicą. Patrz pkt.2.1.

S = 5,71 kN/m² *1,98m *2,05m. = 23,18 kN

• Obciążenie od ściany piwnicznej.

G₃ = 8,50 kN/m² *2,55m. *2,05m. = 44,43 kN

• Obciążenie własne ławy

G₄ = 23,0 kN/m³ *0,45m. *0,30m. *1m = 3,10 kN

Obciążenie przypadające na 1,0m. fundamentu.

N = (G₁ + G₂ +G₃ +S)/2,05 = 61,65 kN

5.1.1.2.
Redukcja obciążenia użytkowego z poziomu 2 stropów, wg PN-82/B-02003 tabl.5

1-0,7 = 0,3

Wartości obciążenia użytkowego w obciążeniu całkowitym N

2,1 kN/m² *2,05m. *1,98m. +2,1 kN/m² *2,05m. *1,98m= 17,05 kN

Należy odjąć

17,05 kN *0,3/2,05 = 2,50 kN

Obciążenie całkowite zredukowane

N_red = 61,65 kN -2,50 kN = 59,15 kN

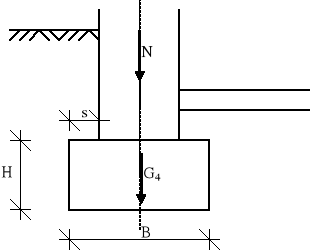

5.1.1.3. Schemat ławy fundamentowej.

H = 0,3m. B = 0,45m. s = 0,105m

1. Obliczenia.

Sprawdzenie nośności gruntu

Przyjmuję parametry gruntu q_f = 0,25 MPa

Mimośród e_b = 0

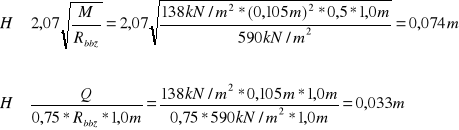

Określenie wysokości H

Beton B15 R_bbz =0,59 MPa

Ze względów konstrukcyjnych przyjąłem H=30cm.

---
