Michał Tarnowski 3T gr.2
Temat ćwiczenia: Badanie własności wzmacniaczy w układzie OE,OB,OC
Sprawozdanie
Cel ćwiczenia: Poznanie właściwości wzmacniaczy pracujących w różnych konfiguracjach. Nabycie umiejętności wyznaczania parametrów statycznych i dynamicznych poszczególnych układów.
Wykaz przyrządów potrzebnych do wykonania ćwiczenia:
zasilacz stabilizowany
generator przebiegów sinusoidalnych
oscyloskop dwukanałowy
rezystor dekadowy
1. Wyznaczanie charakterystyki przejściowej ( dynamicznej) - Uwy=f(Uwe)
Układ pomiarowy
Układ OE
f=1kHz |
||||||||||
Uwe |
mV |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
48 |
Uwy |
V |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,4 |
3,5 |
3,5 |
K |
V/V |
100 |
100 |
100 |
100 |
100 |
100 |
97,1 |
87,5 |
72,9 |
Układ OB
f=1kHz |
||||||||
Uwe |
mV |
12 |
20 |
50 |
60 |
80 |
100 |
120 |
Uwy |
V |
0,08 |
0,15 |
0,42 |
0,46 |
0,6 |
0,8 |
0,9 |
K |
V/V |
6,7 |
7,5 |
8,4 |
7,7 |
7,5 |
8 |
6,7 |
Układ OC
f=1kHz |
||||||||
Uwe |
mV |
10 |
20 |
50 |
70 |
90 |
150 |
200 |
Uwy |
V |
10 |
20 |
50 |
70 |
90 |
150 |
200 |
K |
V/V |
1 |
1 |
1 |
1 |
1 |
1 |
1 |

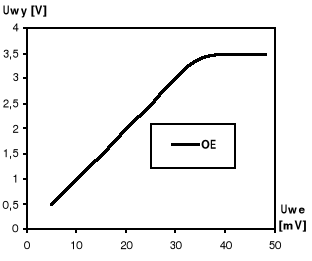

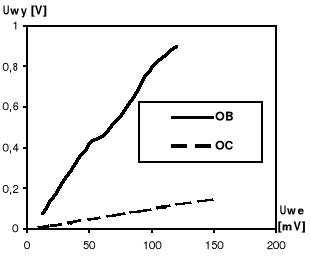

Wykresy charakterystyk przejściowych (dynamicznych) UWY = f (UWE)
2. Wyznaczanie charakterystyki amplitudowej wzmacniacza - KU=f(f) przy
Uwe=const.
Układ pomiarowy jak dla punktu pierwszego
Układ OE
OE Uwe= const. = 20mV |
|||||||||||||
f |
Hz |
30 |
50 |
100 |
200 |
300 |
500 |
1k |
2k |
3k |
5k |
10k |
20k |
Uwy |
V |
1 |
1,2 |
1,6 |
1,8 |
1,9 |
2 |
2 |
2 |
1,9 |
1,6 |
1,2 |
1 |
KU |
V/V |
50 |
60 |
80 |
90 |
95 |
100 |
100 |
100 |
95 |
80 |
60 |
50 |
Układ OB
OB Uwe= const. = 50mV |
|||||||||||||||
f |
Hz |
200 |
300 |
500 |
1k |
2k |
3k |
5k |
10k |
30k |
50k |
80k |
120k |
150k |
200k |
Uwy |
mV |
240 |
260 |
280 |
310 |
330 |
350 |
370 |
380 |
370 |
350 |
320 |
280 |
260 |
235 |
KU |
V/V |
4,8 |
5,2 |
5,6 |
6,2 |
6,6 |
7 |
7,4 |
7,6 |
7,4 |
7 |
6,4 |
5,6 |
5,2 |
4,7 |
Układ OC
OC Uwe= const. = 7V |
|||||||||||||||||
f |
Hz |
10 |
20 |
30 |
50 |
100 |
200 |
300 |
30k |
200k |
250k |
300k |
400k |
500k |
1M |
1,5M |
2M |
Uwy |
V |
2,2 |
2,7 |
3 |
3,4 |
3,5 |
3,6 |
3,6 |
3,6 |
3,6 |
3,6 |
3,55 |
3,5 |
3,4 |
2,9 |
2,5 |
2,3 |
KU |
V/V |
0,31 |
0,39 |
0,429 |
0,49 |
0,5 |
0,51 |
0,51 |
0,514 |
0,51 |
0,514 |
0,5071 |
0,5 |
0,486 |
0,4143 |
0,3571 |
0,32857 |

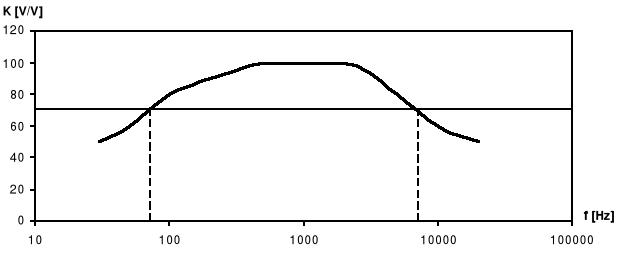

Wykresy charakterystyk amplitudowych KU = f(f)
Układ OE
fd - 70 Hz
fg - 7 kHz
B = fg - fd = 7000 - 70 = 6,93 kHz

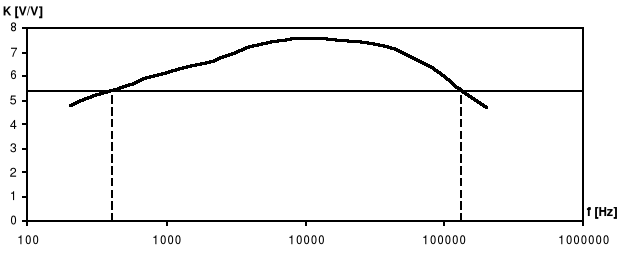

Układ OB
fd - 400 Hz
fg - 130 kHz
B = fg - fd = 130000 - 400 = 120,6 kHz

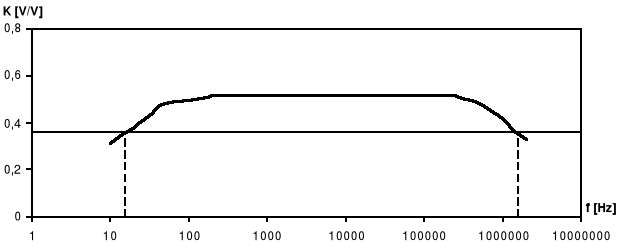

Układ OC
fd - 15 Hz
fg - 1,5 MHz
B = fg - fd = 1500000 - 15 = 1,499 MHz
3. Pomiar rezystancji wejściowej
Układ pomiarowy
Tabela wyników pomiarów
Układ wzmacniacza |
Rwe |
OE |
15k |
OB |
400 |
OC |
150k |
4. Pomiar rezystancji wyjściowej
Układ pomiarowy
Tabela wyników pomiarów
Układ wzmacniacza |
RWY |
OE |
3k |
OB |
84k |
OC |
70 |
0,707 KU
fg
fd
0,707 KU
fg
fg
0,707 KU
fd
fd
