Topologia

Informacje ogólne

Wady

Zalety

Używane okablowanie

Budowa

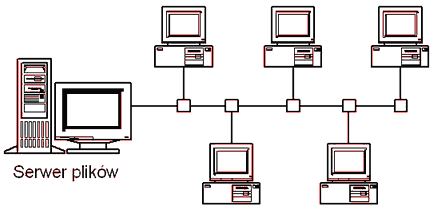

Magistrala

wszystkie elementy sieci są podłączone do jednej magistrali

  • trudna lokalizacja usterek

  • tylko jedna możliwa transmisja w danym momencie (wyjątek: 10Broad36)

  • potencjalnie duża ilość kolizji

  • awaria głównego kabla powoduje unieruchomienie całej domeny kolizji

  • słaba skalowalność

  • niskie bezpieczeństwo

  • małe użycie kabla

  • brak dodatkowych urządzeń (koncentratory, switche)

  • niska cena sieci

  • łatwość instalacji

  • awaria pojedynczego komputera nie powoduje unieruchomienia całej sieci

Kabel koncentryczny

Sieć składa się z jednego kabla koncentrycznego (10Base-2, 10Base-5 lub 10Broad36). Poszczególne części sieci (takie jak hosty, serwery) są podłączane do kabla koncentrycznego za pomocą specjalnych trójników (zwanych także łącznikami T) oraz łączy BNC. Na obu końcach kabla powinien znaleźć się opornik (tzw. terminator) o rezystancji równej impedancji falowej wybranego kabla, aby zapobiec odbiciu się impulsu i tym samym zajęciu całego dostępnego łącza. Maksymalna długość segmentu sieci to w przypadku:

  • 10Base-2 - 185 m

  • 10Base-5 - 500 m

  • 10Broad36 - 1800 m.

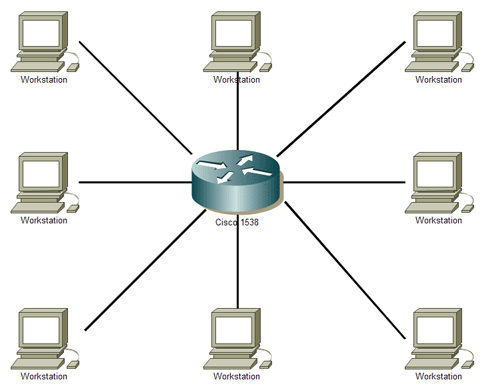

Gwiazdy

Kable sieciowe połączone są w jednym wspólnym punkcie, w którym znajduje się koncentrator lub przełącznik.

  • Duża liczba połączeń (duże zużycie kabli).

  • Gdy awarii ulegnie centralny punkt (koncentrator lub przełącznik), to nie działa cała sieć.

  • Większa przepustowość.

  • Gdy przestaje działać jeden komputer, cała sieć funkcjonuje dalej.

  • Łatwa lokalizacja uszkodzeń ze względu na centralne sterowanie.

  • Wydajność.

Skrętka czteroparowa

Sieć o topologii gwiazdy zawiera serwer i hub (koncentrator) łączący do niego pozostałe elementy sieci. Większość zasobów znajduje się na serwerze, którego zadaniem jest przetwarzać dane i zarządzać siecią. Pozostałe elementy tej sieci nazywamy terminalami - korzystają one z zasobów zgromadzonych na serwerze. Same zazwyczaj mają małe możliwości obliczeniowe. Zadaniem huba jest nie tylko łączyć elementy sieci, ale także rozsyłać sygnały oraz wykrywać kolizje w sieci.

Pierścień

Sygnał wędruje w pętli od komputera do komputera, który pełni rolę wzmacniaka regenerującego sygnał i wysyłającego go do następnego komputera.

  • awaria pojedynczego przewodu lub komputera powoduje przerwanie pracy całej sieci jeśli nie jest zainstalowany dodatkowy sprzęt

  • złożona diagnostyka sieci

  • trudna lokalizacja uszkodzenia

  • pracochłonna rekonfiguracja sieci

  • wymagane specjalne procedury transmisyjne

  • dołączenie nowych stacji jest utrudnione, jeśli w pierścieniu jest wiele stacji

  • małe zużycie przewodów

  • możliwość zastosowania łącz optoelektronicznych, które wymagają bezpośredniego nadawania i odbierania transmitowanych sygnałów

  • możliwe wysokie osiągi, ponieważ każdy przewód łączy dwa konkretne komputery

Kabel koncentryczny lub światłowód.

W topologii pierścienia komputery połączone są w zamkniętej pętli. W przeciwieństwie do magistrali, nie ma końców zakończonych terminatorami.

Topologia podwójnego pierścienia

(ang. dual-ring)

Topologia podwójnego pierścienia jest tym samym co topologia pierścienia, z tym wyjątkiem, że drugi zapasowy pierścień łączy te same urządzenia. Innymi słowy w celu zapewnienia niezawodności i elastyczności w sieci każde urządzenie sieciowe jest częścią dwóch niezależnych topologii pierścienia.

  • złożona diagnostyka sieci

  • trudna lokalizacja uszkodzenia

  • pracochłonna rekonfiguracja sieci

  • wymagane specjalne procedury transmisyjne

  • dołączenie nowych stacji jest utrudnione, jeśli w pierścieniu jest wiele stacji

  • możliwość zastosowania łącz optoelektronicznych, które wymagają bezpośredniego nadawania i odbierania transmitowanych sygnałów

  • możliwe wysokie osiągi, ponieważ każdy przewód łączy dwa konkretne komputery

Kabel koncentryczny lub światłowód.

Składa się z dwóch pierścieni o wspólnym środku (dwa pierścienie nie są połączone ze sobą).

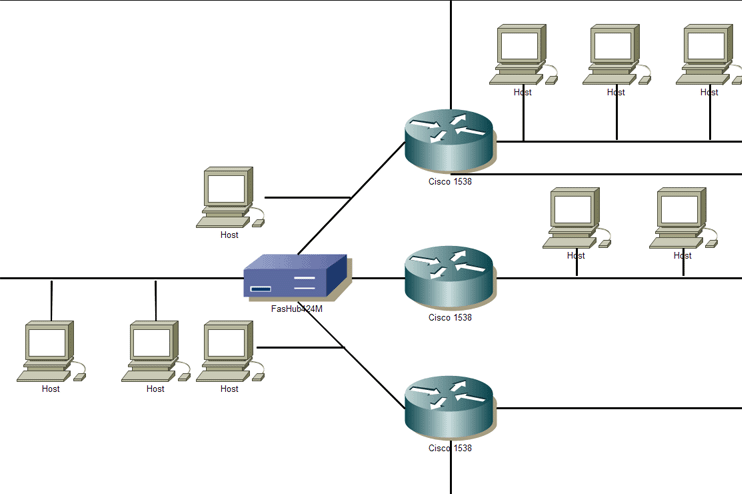

Topologia hierarchiczna (topologia drzewa lub rozproszonej gwiazdy)

Jest utworzona z wielu magistrali liniowych połączonych łańcuchowo

  • duża ilość kabli

  • trudności w odnajdywaniu błędów

  • łatwa konfiguracja

  • sieć zazwyczaj nie jest czuła na uszkodzenie danego komputera czy kabla

  • łatwa rozbudowa sieci komputerowej poprzez dodawanie kolejnych rozgałęzień

Na początku jedną magistralę liniową dołącza się do koncentratora, dzieląc ją na dwie lub więcej magistral. Proces dzielenia można kontynuować, tworząc dodatkowe magistrale liniowe wychodzące z magistral odchodzących od pierwszej magistrali, co nadaje topologii cechy topologii gwiazdy. Jeśli jedną magistralę podzieli się na trzy magistrale i każdą z nich na kolejne trzy to w efekcie otrzymamy łącznie trzynaście magistral. Tworzone są kolejne poziomy drzewa.

Topologia mieszana (hybryda)

W topologii mieszanej (hybryda), dwie lub więcej topologii połączone są w jedną sieć. Sieci są rzadko projektowane w postaci pojedynczej topologii.

      • Można zaprojektować sieć złożoną z topologii gwiazdy i magistrali w celu wykorzystania zalet każdej z nich.

Zależy od poszczególnych sieci składowych

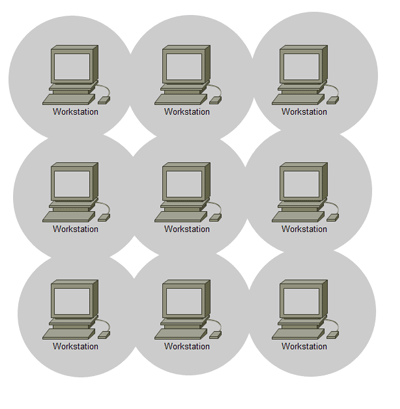

Topologia komórkowa

Topologia komórkowa to geograficzny obszar podzielony na regiony (komórki) dla celów technologi bezprzewodowej.

  • sygnały są obecne w całej komórce, a tym samym mogą być podatne na zakłócenia oraz naruszenia bezpieczeństwa.

  • nie ma tu fizycznego medium

W topologii komórkowej nie ma fizycznych łącz, tylko fale elktromagnetyczne.

Topologia komórkowa składa się z kulistych lub szesciennych obszarów, z których każdy ma jeden węzeł będący centrum.

0x08 graphic

0x08 graphic

Topologia Magistrali

Topologia Gwiazdy

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic

Technologia drzewa Topologia komórkowa

Technologia podwójnego pierścienia

Topologia Pierścienia
