Wydział:

GiK

Dzień/godzina

Czwarte/ 14:15 - 17:00

Nr zespołu:

9

Data: 21.03.2013

Nazwisko i Imię

Ocena z przygotowania:

3,5

5

Ocena ze

sprawozdania:

Ocena:

Mateusz Leszczyński

Michał Szymański

Prowadzący:

dr Krystyna Wosińska

Podpis prowadzącego:

Badanie osłabienia promieniowania gamma przy przechodzeniu przez materię.

Celem ćwiczenia było zbadanie, zależnie od grubości oraz rodzaju absorbentu, natężenia promieniowania γ (gamma) przechodzącego przez dany absorbent.

Wstęp Teoretyczny

Promieniowanie gamma- fala elektromagnetyczna emitowana przy przejściu jąder ze stanów wzbudzonych do stanów energetycznie niższych lub powstałą przy reakcjach jądrowych.

Promieniowanie przy przechodzeniu przez materię ulega osłabieniu. Osłabienie zależy wykładniczo

od grubości absorbentu i współczynnika osłabienia promieniowania gamma. Osłabienie promieniowania opisane jest wzorem:

I = I0 -μX

gdzie:

I - natężenie promieniowania po przejściu przez absorbent

X - grubość absorbentu

μ - współczynnik osłabienia promieniowania gamma

Zjawiska występujące przy przechodzeniu promieniowania gamma przez materię:

Efekt fotoelektryczny, w wyniku którego promieniowanie gamma oddaje energię elektronom, odrywając je od atomów lub przenosząc na wyższe poziomy energetyczne

Rozpraszanie comptonowskie - elektrony słabo związane lub swobodne doznają przyspieszenia w kierunku rozchodzenia się promieniowania. W pojedynczym akcie oddziaływania następuje niewielka zmiana energii kwantu gamma. W wyniku oddziaływania z wieloma elektronami kwant gamma wytraca swą energię. Jest to najważniejszy sposób oddawania energii przez promieniowanie gamma;

Tworzenie się elektron-pozyton - kwant gamma, uderzając o jądro atomowe, powoduje powstanie par cząstka-antycząstka (warunkiem zajścia zjawiska jest energia kwantu gamma > 1,02 MeV - dwukrotnej wartości masy spoczynkowej elektronu)

Przebieg ćwiczenia:

W celu uzyskania promieniowania γ, posłużymy się promieniotwórczym źródełkiem. Źródełko umieścimy w domku, który jest częścią budowy spektrometru scyntylacyjnego, podłączonego do komputera wyposażonego w kartę licznikową. Spektrometr scyntylacyjnego składa się z układu zasilającego fotopowielacz, detektora, licznika scyntylacyjnego, wzmacniacza oraz analizatora jednokanałowego amplitud.

Jako pierwszy przeprowadziliśmy pomiar tła. Wykonaliśmy w tym celu 3 pomiary bez wykorzystania pierwiastka promieniotwórczego. Przy pomocy komputera i specjalistycznego oprogramowania odczytaliśmy następujące wyniki:

Numer pomiaru

Grubość Absorbentu [mm]

N (liczba zliczeń)

1

0

45

2

0

47

3

0

45

Nśr

46

Średnia N = 46


uśr = 0x01 graphic


Następnie wykonaliśmy pomiary z aluminiowym absorbentem. W tym celu umieszczaliśmy w domku osłonowym coraz to grubsze płytki absorbentu. Otrzymaliśmy następujące wyniki:

Numer pomiaru

Grubość Absorbentu [mm]

N (liczba zliczeń)

N

Δ N

ln N

Δ (ln N)

1

1

1365

1319

36,32

7,18

0,028

2

2

1316

1270

35,64

7,15

0,028

3

3

1388

1342

36,64

7,20

0,027

4

5

1386

1340

36,61

7,20

0,027

5

10

1189

1143

33,81

7,04

0,030

6

15

1125

1079

32,85

6,98

0,030

7

20

1043

997

31,58

6,91

0,032

Do obliczenia poszczególnych elementów użyliśmy następujących wzorów:

N = Liczba zliczeń - Średnia N obliczona dla tła

Δ N = 0x01 graphic

Δ (ln N) = 0x01 graphic

Wykorzystując metodę najmniejszych kwadratów

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
,

otrzymujemy następujące wyniki:

a +/- Sa = -0,016 +/- 0,0020 [1/mm]

b +/- Sb = 7,221 +/- 0,0220

Kolejnym etapem było wykonanie tych samych pomiarów, z tym że wykorzystując absorbent wykonany z miedzi. Otrzymaliśmy następujące wyniki:

Numer pomiaru

Grubość Absorbentu [mm]

Liczba zliczeń

N

Δ N

ln N

Δ (ln N)

1

2

1296

1250

35,36

7,13

0,028

2

5

1059

1013

31,83

6,92

0,031

3

7

1041

995

31,55

6,90

0,032

4

10

824

778

27,90

6,66

0,036

5

12

799

753

27,45

6,62

0,036

6

15

725

679

26,06

6,52

0,038

7

17

693

647

25,44

6,47

0,039

8

20

586

540

23,25

6,29

0,043

Do obliczenia poszczególnych elementów użyliśmy następujących wzorów:

N = Liczba zliczeń - Średnia N obliczona dla tła

Δ N = 0x01 graphic

Δ (ln N) = 0x01 graphic

Wykorzystując metodę najmniejszych kwadratów

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

,

otrzymujemy następujące wyniki:

a +/- Sa = -0,044 +/- 0,003 [1/mm]

b +/- Sb = 7,175 +/- 0,036

Przedostatnim etapem naszego ćwiczenia było wykonanie tych samych pomiarów dla absorbentu wykonanego z ołowiu. Wyniki:

Numer pomiaru

Grubość Absorbentu [mm]

Liczba zliczeń

N

Δ N

ln N

Δ (ln N)

1

2

1228

1182

34,39

7,08

0,029

2

5

999

953

30,88

6,86

0,032

3

7

945

899

29,99

6,80

0,033

4

10

677

631

25,13

6,45

0,040

5

12

697

651

25,52

6,48

0,039

6

15

592

546

23,37

6,30

0,043

7

17

508

462

21,50

6,14

0,047

8

20

406

360

18,98

5,89

0,053

Do obliczenia poszczególnych elementów użyliśmy następujących wzorów:

N = Liczba zliczeń - Średnia N obliczona dla tła

Δ N = 0x01 graphic

Δ (ln N) = 0x01 graphic

Wykorzystując metodę najmniejszych kwadratów

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

,

otrzymujemy następujące wyniki:

a +/- Sa = -0,0634 +/- 0,0038 [1/mm]

b +/- Sb = 7,1965 +/- 0,04720

Wykonujemy 2 wykresy:

  1. zależności natężenia promieniowania od grubości absorbentu

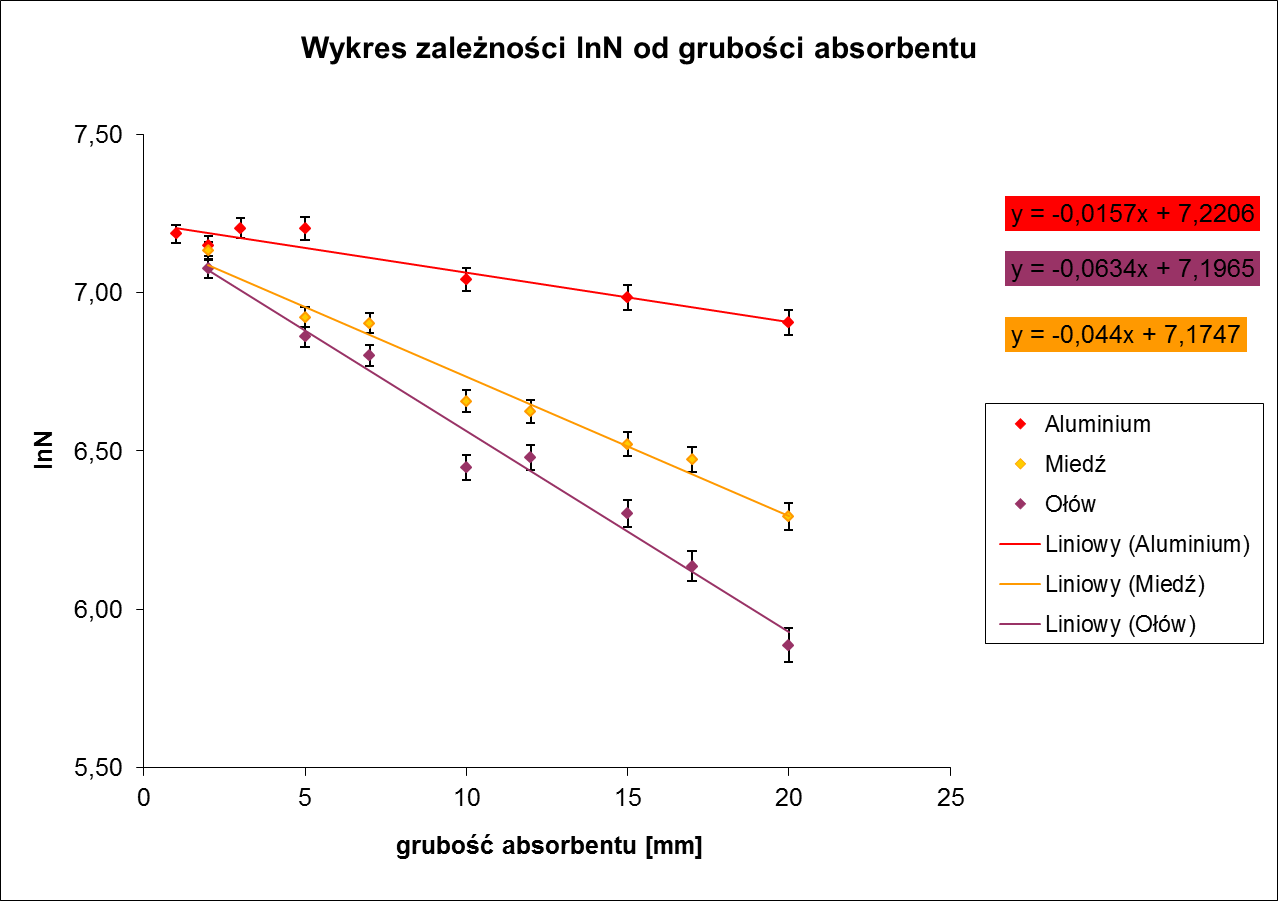

  2. zależności logarytmu natężenia promieniowania od grubości absorbentu

0x08 graphic
0x01 graphic

0x08 graphic
0x01 graphic

Opracowanie wyników

I = I0 e-µ x

N = N0 e-µ x / * ln

ln N = ln N0 - µ x

ln N = - µ x + ln N0

y = - a * x + b

Wynika z tego iż współczynnik a i jego błąd równy jest współczynnikowi µ oraz jego błędowi. Otrzymane wyniki porównujemy z wynikami tablicowymi.

Absorbent

Liczba masowa A

Energia kwantu γ

Wartości współczynnika μ wyliczone [mm-1]

Wartości współczynnika μ tablicowe [mm-1]

Pb

207

0,66 MeV

0,063

0,060

Cu

64

0,66 MeV

0,044

0,041

Al.

27

0,66 MeV

0,016

0,012

Wnioski:

Wyniki, jakie otrzymaliśmy dla poszczególnych pomiarów różnych absorbentów różnią się między sobą, wynika to z faktu, że maja różną budowę, gęstość oraz prace wyjścia dla elektronu. Ogólnie dość istotnym jest fakt, że wartość współczynnika osłabienia promieniowania gamma rośnie wraz ze wzrostem liczby masowej materiału, z którego wykonany jest absorbent.

Wyznaczone wartości współczynnika przenikalności energii kwantu promieni μ dla Pb, Cu i Al. różnią się (acz nieznacznie) od danych tablicowych ze względu na mnogość czynników zewnętrznych.

Istotnym wpływ powodujący rozbieżność w wynikach jest zanieczyszczenie próbek badanych metali. By uzyskać idealne pomiary warto również wspomnieć ze wiązka promieniowania musi być idealnie równoległa, czego niestety nie możemy uzyskać za pomocą używanych kolimatorów. Na błędy w wyznaczeniu liczby zdarzeń istotny wpływ ma promieniowanie,  które pochodzi z tła i jest zmienne w czasie.

Kolejnym czynnikiem powodującym błędy jest zbyt mała liczba pomiarów liczby kwantów, które przeszły przez absorbenty, innymi słowy nie dysponujemy dużą statystyka, w związku z tym dokładność pojedynczego pomiaru jest niska.

Na podstawie wykonanych wykresów stwierdzić można, że zależność pomiędzy logarytmem naturalnym liczby zliczeń, a średnią grubością absorbentu przedstawia prosta y = ax + b.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
