POLITECHNIKA POZNAŃSKA

      • INSTYTUT ELEKTROTECHNIKI I ELEKTRONIKI PRZEMYSŁOWEJ

Zakład Energoelektroniki i Sterowania

Laboratorium Elektroniki i Energoelektroniki

Temat ćwiczenia Dioda - parametry, charakterystyki i jej zastosowanie.

Studia stacjonarne

Nr grupy: 12/2

Wykonawcy:

1.Michał Narojczyk

2.Adam Wożniak

3.Szymon Szwedziński

Rok akademicki. 2007 / 2008

semestr letni

Data wykonania

ćwiczenia

31.04.2008

Data oddania

sprawozdania

07.04.2008

Uwagi :

Celem naszego ćwiczenia było zbadanie parametrów i charakterystyk różnych rodzajów diod, a także samo poznanie sposobów badania tychże charakterystyk.

W tym ćwiczeniu używaliśmy zestawu laboratoryjnego ETS-5000 z płytką testową PT-1, zestawu multimetrów cyfrowych, a także oscyloskopu dwukanałowego.3. Przebieg ćwiczenia

W naszym ćwiczeniu badaliśmy następujące diody:

  1. prostownicza krzemowa,

  2. prostownicza germanowa,

  3. Zenera,

  4. LED (1),

  5. LED (2),

  6. LED (3),

przy czym trzy ostatnie diody były różne.

Na początek podłączyliśmy układ do obserwacji charakterystyk I=f(U) na oscyloskopie. Do kanału 1 włączyliśmy napięcie wejściowe, natomiast do kanału 2 - napięcie wyjściowe, za diodą. Dzięki nastawieniu wysokiej częstotliwości oglądaliśmy charakterystyki podczas przełączania.

0x08 graphic

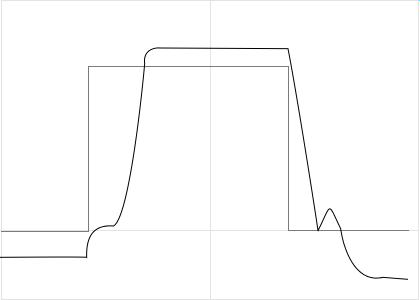

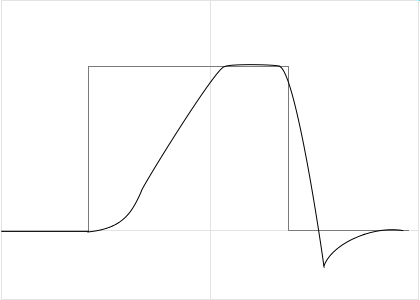

Oglądane przez nas przebiegi wyglądały następująco:

1. Dioda prostownicza krzemowa 2. Dioda prostownicza germanowa

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

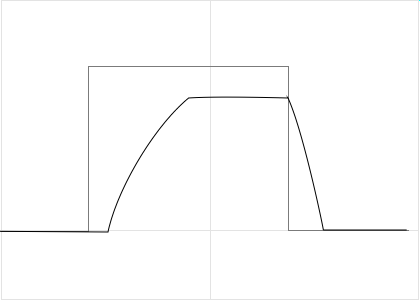

3. Dioda Zenera 4. i 5. Dioda LED (1) oraz (2)

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

Dla powyższych dwóch diod LED wykresy wyglądały tak samo, oraz czas T0 był równy.

Dla ostatniej z LEDów nie udało nam się wykonać żadnych pomiarów - działała ona jak przerwa w obwodzie - prawdopodobnie została uszkodzona.

W kolejnej części ćwiczenia badaliśmy zależności prądu od napięć na diodach przy normalnej częstotliwości. Schemat połączeń, wyniki i wykresy zamieszczam poniżej.

0x08 graphic

D1 - prostownicza dioda krzemowa0x08 graphic
0x08 graphic

Z nachylenia wykresu obliczyliśmy rezystancję dynamiczną: rf = 0,194 Ω. Następnie, po przekształceniu wzoru UD = UF0 + ID · rF, obliczyliśmy UF0 = 0,68 V.

0x08 graphic
0x08 graphic

D2 - prostownicza dioda germanowa


rF = 0,164 Ω

UF0 = 0,38 V


D3 - dioda Zenera0x08 graphic
0x08 graphic

Z wykresu I=f(U) dla diody Zenera, znajdującego się na poprzedniej stronie, możemy wyznaczyć UZ, które jest równe około -5V.


rF = 0,258 Ω

UF0 = 0,80 V


D4 - dioda LED (1)0x08 graphic
0x08 graphic


rF = 0,047 Ω

UF0 = 2,00 V


D5 - dioda LED (2)0x08 graphic
0x08 graphic


rF = 0,074 Ω

UF0 = 1,61 V


W niniejszym ćwiczeniu zapoznaliśmy się z kilkoma rodzajami diod. Najprostsze - prostownicze - mają bardzo podobne wykresy I=f(U). Różnica między nimi polega na tym, iż dioda germanowa już przy niższych napięciach zaczyna przewodzić. Podobny wykres ma pierwsza z diod LED, druga przewodzi również w kierunku zaporowym, jednak dopiero przy stosunkowo wysokim napięciu. Jednak niewątpliwie najciekawsze właściwości posiada dioda Zenera, która przy tzw. napięciu Zenera zaczyna przewodzić w kierunku zaporowym. Jest to wartość charakterystyczna dla każdej z takich diod, w naszym przypadku wynosiła ona około 5V.

Niestety nie udało nam się zbadać trzeciej z LEDów, podłączonej odwrotnie. Została ona prawdopodobnie uszkodzona, wskutek czego działała jak przerwa w obwodzie.
