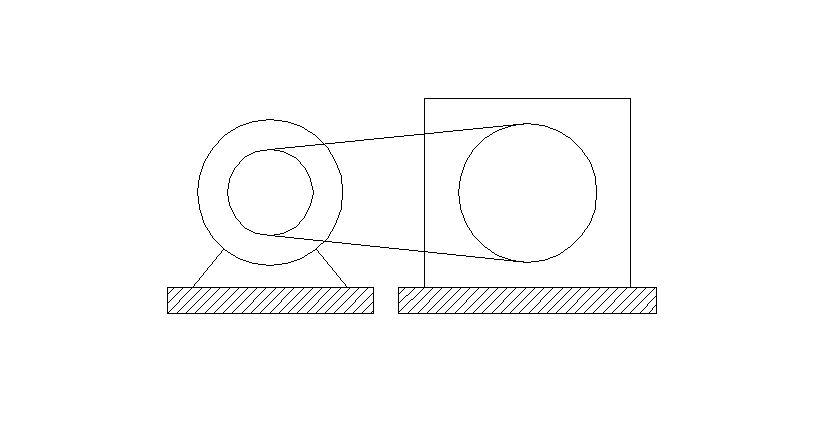

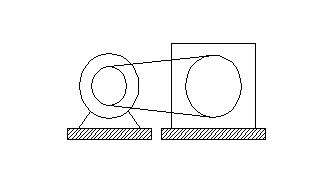

Projekt podzespołu napędowego

Wariant nr 1

0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

1. Dane

N=2,5[kW] - moc przenoszona przez przekładnię pasową

ns=1250[obr/min] - prędkość obrotowa koła czynnego

i=2 - przełożenie przekładni pasowej

G=2,5[kN] - obciążenie skupione

a=0,05[m] - rozstaw obciążenia

b=0,02[m] - wyjście wału poza podporę

2.Obliczanie średnicy skutecznej koła

pasowego silnika.

  1. Przyjąć prędkość z przedziału 4-25[m/s]

v=8[m/s]

Do obliczeń przyjmuję v=8[m/s]

0x01 graphic
D1=0,122[m]

Na podstawie normy PN-66/M-85202 dobrać

średnicę.

D1=0,125[m]

  1. wg. PN-66/M-85202 dobrać średnicę

skuteczną koła biernego.

D1=0,125[m] Przyjmuję poślizg sprężysty pasa ε = 0,01

0x08 graphic
0x08 graphic

DANE0x08 graphic
Obliczenia Wyniki

ε=0,01 D2=D1* i *(1-ε) D2=0,247[m]

  1. wg PN-66/M-85202 przyjmuję średnicę

skuteczną koła biernego D2=0,25[m]

3. Obliczanie rzeczywistego przełożenia

i prędkości obrotowej koła biernego

D1=0,125[m]

D2=0,25[m] 0x01 graphic
0x01 graphic
n=2; 0x01 graphic

4. Obliczanie odległości osi.

0x01 graphic
p=0,237[m]

s = 2(D1+D2) s=0,75[m]

p=0,237[m]

s=0,75[m] p<a<2s

Przyjmuję a=[0.45[m]

5. Obliczanie kąta odchylenia napiętego

pasa klinowego γ:

0x01 graphic
γ=8o

6. Obliczanie kątów opasania

γ=8o φ1=180-2γ φ1=164o

D1=0,125[m] φ2=180-2γ φ1=196o

D2=0,25[m] 0x01 graphic

L=1.497[m]

Według normy PN-66/M-85201 dobrać

L=1500[mm]

0x08 graphic
0x08 graphic

DANE0x08 graphic
Obliczenia Wyniki

7. Obliczenie rzeczywistej prędkości pasa

0x01 graphic
V1=8,18[m/s]

8. Obliczenie rzeczywistej odległości osi

φ1=164o

D1=0.125[m] 0x01 graphic
a1=0,449[m]

D2=0.25[m]

9. Obliczanie średnicy równoważnej

Wg PN-67/M-85203 przyjmuję współczynnik

zależny od przełożenia przekładni k1=1,15

D1=0.125[m]

k1=1.15 De=k1*D1 De=0,144[m] 10. Obliczanie mocy przenoszonej prze paski

klinowe typu B

De=0,144[m]

V1=8.2[m/s] 0x01 graphic
Ni=3,25[KM]

Np=Ni*0,735 Np=2,39[kW]

Wg PN67/M-85203 przyjmuję

N=3,1[KM] ( 1 pas ) kl = 0,92 - wsp żywotności pasa

kφ=0,98 - wsp kąta opasania

kt=1.2 - wsp żywotności pasa

11. Obliczanie ilości pasów

0x01 graphic
z=1.3

Przyjąć 2 pasy typu B

0x08 graphic
0x08 graphic

DANE0x08 graphic
Obliczenia Wyniki

Obliczanie wału:

0x08 graphic

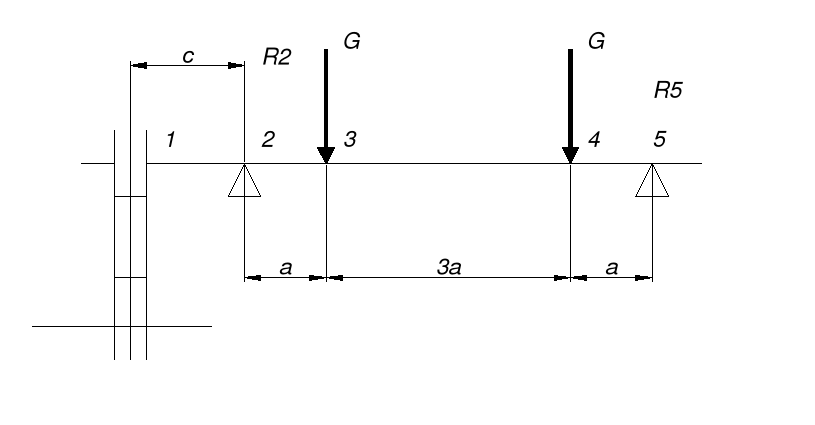

Schemat:

12. Na wał przyjąć stal 35 dla której

Zgo = 250 [MPa]

x = 3 0x01 graphic
kgo=83,4[MPa]

13. Wyznaczanie sił reakcji

a = 0,05 [m]

b = 0,02 [m] 0x01 graphic
0x01 graphic

G = 2,5 [kN] 0x01 graphic

(G*a+G(a+3a))+R5(a+3a+a)=0

R2 = G R2=2.5[kN]

R5 = G R5=2.5[kN]

14. Obliczanie momentu skręcającego i

momentów gnących

N=2.5[kW]

ns=1250[obr/min] 0x01 graphic
Ms=19,1[Nm]

na podstawie założeń konstrukcyjnych należy

przyjąć że moment skręcający od środka

piasty koła pasowego do środka piasty bębna

ma 100% swej wartości, a pomiędzy środkami

piast bębna wał jest obciążony połową Ms

0x08 graphic
0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

a = 0,05 [m] Ms1=19,1 [Nm] Mg1 = 0 [Nm] Ms1=19,1[Nm]

b = 0,02 [m] Ms2=Ms1 [Nm] Mg2 = Mg1 Ms2=19,1[Nm]

G = 2500 [N] Ms13=Ms [Nm] Ms3l=19,1[Nm]

R2 = 2500 [N] Ms3p=Ms/2 Mg3=R2*a Ms3p=9,55[Nm]

R5 = 2500 [N] Ms4l=Ms3p Mg4=R5*a Ms4l=9,55[Nm]

Ms4p=0 [Nm] Ms4p=0[Nm]

Ms5=Ms4p Mg5=Mg1 Ms5=0[Nm]

Mgl=0[Nm]

Mg2=0[Nm]

Mg3=125[Nm]

Mg4=125[Nm]

Mgl=0[Nm]

15. Obliczanie momentów zredukowanych i

średnic wałków

Zgo=255 [MPa] współczynnik zredukowanych naprężeń

Zsj=300 [MPa] 0x01 graphic
0x01 graphic
0x01 graphic
kgo=72,857

X=3,5 ksj=85,714

α1=0,425 Do przeważających naprężeń pochodzących od

skręcania według hipotezy Huberta stosujemy

następujące zależności

kgo=72,857 0x01 graphic
0x01 graphic

Ms1=19.1[Nm]

Mg1=0 [Nm] 0x01 graphic
0x01 graphic
Msz1=12,452[Nm]

d1=0,012[m]

Ms2=19.1[Nm]

Mg2=0 0x01 graphic
0x01 graphic
Msz2=12,452[Nm]

d2=0,012[m]

0x08 graphic
0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

Mzr obliczony od lewej strony

Ms3l=19,1[Nm]

Mg3l=125[Nm] 0x01 graphic
0x01 graphic
Mzr3l=125,61[Nm]

d3l=0.026[m]

Mzr obliczony od prawej strony

Ms3p=9,55[Nm]

Mg3=125[Nm] 0x01 graphic
0x01 graphic
Mzr3p=125,15[Nm]

d3p=0,026[m]

Ms4l=9,55[Nm]

Mg4=125[Nm] 0x01 graphic
0x01 graphic
Mzr4l=125,15[Nm]

d4l=0,026[m]

Ms4p=0[Nm]

Mg4=125[Nm] 0x01 graphic
0x01 graphic
Mzr4p=125[Nm]

d4p=0,026[m]

Ms5=0[Nm]

Mg5=0[Nm] 0x01 graphic
0x01 graphic
Mzr5=0[Nm]

d5=0[m]

Otrzymane wyniki należy odpowiednio powię-

szyć o 20% ze względu na wpusty i średnice oraz

dobrać z szeregu liczb normalnych

d1 = 0,02[m] d2 = 0,025[m] d3 = 0,03[m]

d4 = 0,03[m] d5 = 0,025[m]

0x08 graphic
0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

16. Obliczenia wpustów

d1 = 0,02[m] a. wpust łączący piastę koła pasowego z wałkiem

Ms = 19,1[Nm] materiał stal 45 bxh=6x6[mm]

s1 = h/2 pdop = 90*106 Pa

b=0,006[m] 0x01 graphic
0x01 graphic
0x01 graphic
P = 1,91*103[N]

h=0,006[m] lo = 7,07*10-3[m]

lp = 0,01[m] Dla połączenia wałka z piastą koła pasowego

przyjąć wpust pryzmatyczny AB 6x6x14 wg

PN - 70/M-85005

d3 = 0,03[m] b. wpust łączący piastę bębna z wałkiem w p. 3

Ms3l = 19,1[Nm] materiał stal 45 bxh=8x7[mm]

s1 = h/2 pdop = 90*106 Pa

b=0,008[m] 0x01 graphic
0x01 graphic
0x01 graphic
P3=1,273*103[N]

h=0,007[m] l3 = 4,04*10-3[m]

lpn4 = 0,008[m] Dla połączenia wałka z piastą w p. 3 przyjąć

wpust pryzmatyczny A 8x7x14 wg

PN - 70/M-85005

d4 = 0,03[m] c. wpust łączący piastę bębna z wałkiem w p. 4

Ms3l = 9,55[Nm] materiał stal 45 bxh=8x7[mm]

s1 = h/2 pdop = 90*106 Pa

b=0,008[m] 0x01 graphic
0x01 graphic
0x01 graphic
P4=636,6[N]

h=0,007[m] l4 = 2,02*10-3[m]

lpn4 = 0,006[m] Dla połączenia wałka z piastą w p. 4 przyjąć

wpust pryzmatyczny A 8x7x14 wg

PN - 70/M-85005

0x08 graphic
0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

17. Obliczenia dotyczące łożysk

q=3 przyjąć Lh=200000, ft=1 dla t<100[oC]

ns=1250[obr/min] - nośność dynamiczna

X=0,56 0x01 graphic
0x01 graphic
0x01 graphic
fh=7.36

V=1 0x01 graphic
0x01 graphic
fn=0,29

p=3 C=3,2*104[N]

Pz=700[N]

L=12,5*104[godz]

Dobieram łożysko zwykłe kulkowe 6305 wg

PN-85/M-86100

18. Sprawdzanie współczynnika

0x08 graphic
bezpieczeństwa

d2=0,025[m] a. Dane:

d3=0,03[m] Mgmax=125[Nm]

Ms=19,1[Nm] Mgmin= -125[Nm]

r=2[mm] 0x01 graphic
Mgsr=0[Nm]

G=2500[Nm] 0x01 graphic
Wx=1,53*10-6[m3]

Mg3=125[Nm]

0x08 graphic
0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

Mgsr=0[Nm] b. Nominalne naprężenie zginające

Wx=1,53*10-6[m3] 0x01 graphic
0x01 graphic
σm=0

σa=8,15*107[Pa]

  1. Nominalne naprężenia skręcające

Ms=19,1[Nm] 0x01 graphic
0x01 graphic
W0=3,06*10-6[m3]

τ=6,22*106[Nm]

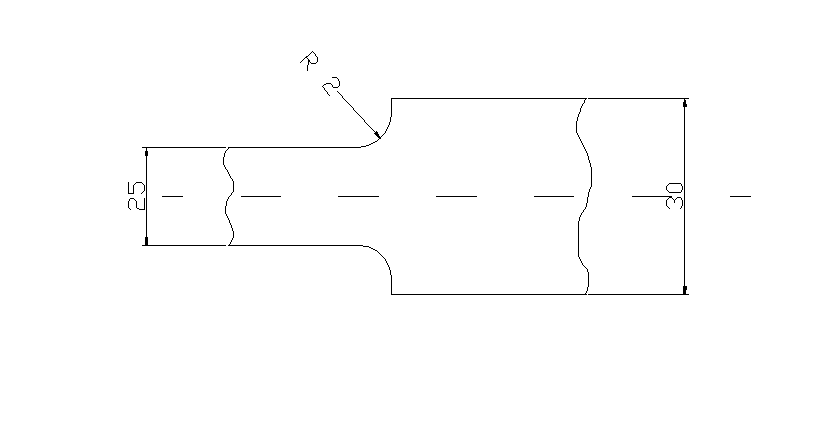

d. Wyznaczenie współczynnika spiętrzenia

naprężeń

r=2[mm] współczynnik kształtu αk

d2=25[mm] 0x01 graphic

d3=30[mm] ρ-promień dna karbu

ρm- minimalny promień dna karbu

wykres ρm=f(Rm) ρ=2,61[mm]

dla stali przyjąć ρm=0,61[mm] f1=1,2

ρ=ρm+r 0x01 graphic
0x01 graphic
f1=0,104

-na podstawie tabeli 18,12 αkg=1,62

-na podstawie tabeli 18,13 αks=1,38

e. Współczynnik wrażliwości materiału na

działanie karbu (tabela 18,9)

Zgo=255[MPa] η=f(Zgo)=0,78-0,88 η=0,8

Zso=150[MPa]

f. Współczynnik działania karbu

βkg=1+η(αkg-1) βkg=1,52

βks=1+η(αks-1) βks=1,304

Rm=550[MPa] g. Współczynnik stanu powierzchni βp (tab. 18,6)

βp=f(Rm , st. pow) βpg=1,09

βps=0,85

0x08 graphic
0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

h. Współczynnik spiętrzenia naprężeń β

β = βkp-1 βg=1,61

βs=1,154

i. Współczynnik wielkości przedmiotu (tab. 18,1)

Zgo=255[MPa] γ = f(Zgo,αk,d2) γg=1,21

γs=1,25

j. Współczynnik wrażliwości materiału na

asymetrię cyklu ψ

Zgi=420[Mpa] 0x01 graphic
ψg=0,214

Zso=150[MPa]

Zsj=300[MPa] 0x01 graphic
ψs=0

k. Wyznaczanie rzeczywistego współczynnika

bezpieczeństwa

Zgo=255[MPa] 0x01 graphic
Xzg=1,912

Zso=150[MPa] 0x01 graphic
Xzs=16,703

l. Wyznaczenie zastępczego rzeczywistego

współczynnika bezpieczeństwa

0x01 graphic
Xz=1,9

Rzeczywisty współczynnik bezpieczeństwa

(Xz=1,6-2,0) jest prawidłowy

19. Obliczenia ramy:

Przyjąć kształtownik ze stali St3S gdzie

kg=120*106[Pa]

a. Podłużnice

a1=0.2[m]

R2=2500[N] Mgr=R2*a1 Mgr=500[Nm]

0x08 graphic
0x08 graphic
DANE0x08 graphic
Obliczenia Wyniki

0x01 graphic
Wx=4,16

należy dobrać ceownik C 50 dla którego

Wx= 10,6[cm3] o wymiarach

h=50[mm] s=38[mm] g=5[mm]

b. Poprzecznice

a1=0.05[m]

G=2500[N] 0x01 graphic
Mgp=312,5[Nm]

0x01 graphic
Wx=2,6

należy dobrać ceownik C 40 dla którego

Wx= 3,63[cm3] o wymiarach

h=40[mm] s=20[mm] g=5[mm]

Ramę należy spawać spoiną pachwinową a=0.7g

Spawać elektrodą E430A48 bez konieczności przygotowania brzegowego
