1.Czym się różni linearyzowana bramka od zwykłej.

Rezystorem połączonym równolegle.?

2. Co to są uniwibrator i multiwibrator.

Multiwibrator - układ elektroniczny, zrealizowany w oparciu o przekaźniki elektromechaniczne, lampy (w tym neonówki), tranzystory, diody tunelowe bądź inne elementy przełączające, posiadający dwa lub więcej stanów równowagi trwałej bądź nietrwałej. Wytwarza okresowe lub nieokresowe przebiegi prostokątne, czyli przebiegi składające się z dużej liczby sygnałów harmonicznych

Uniwibrator, Jest to multiwibrator dwustanowy monostabilny

o jednym stanie równowagi trwałej i jednym nietrwałej ;układ scalony wytwarzający impulsy o czasie trwania od kilkudziesięciu ns do kilkudziesięciu s.

3.Podaj wzór na wyliczenie czasu generowania impulsu przez uniwibrator.

T=R*C

gdzie:
T - czas trwania wytwarzanego impulsu [s],
R - rezystancja [ohm],
C - pojemność [F].
Przykładowo, dla C = 1 uF i R = 1 M otrzymujemy T = 1 s

7. Na podstawie przebiegów czasowych na wejściach dowolnego przerzutnika (podanego przez prowadzącego), przedstaw odpowiedź na wyjściu tego przerzutnika.

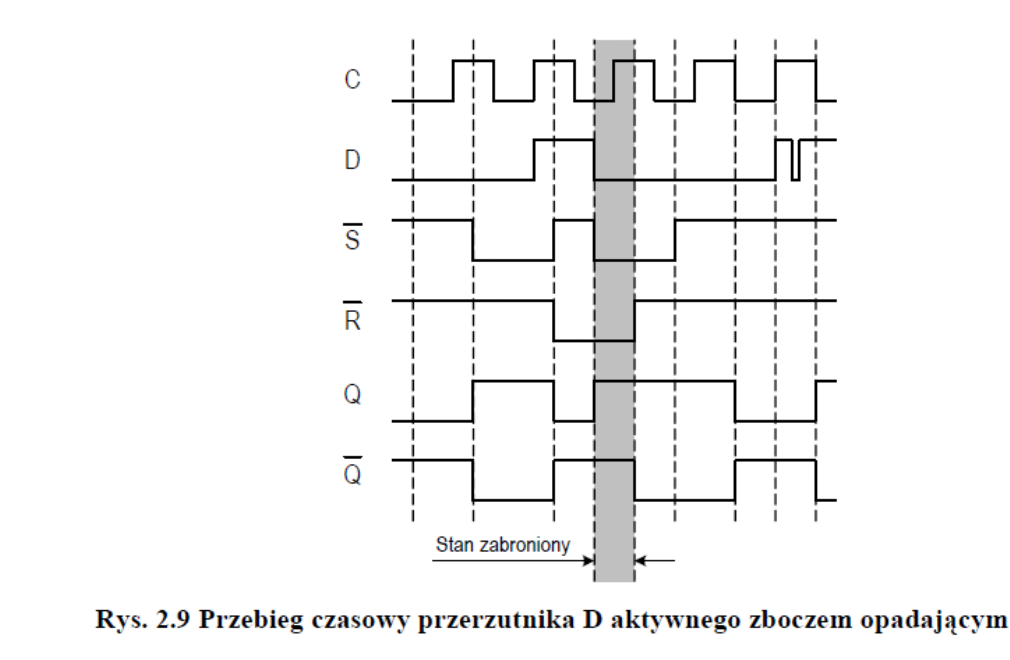

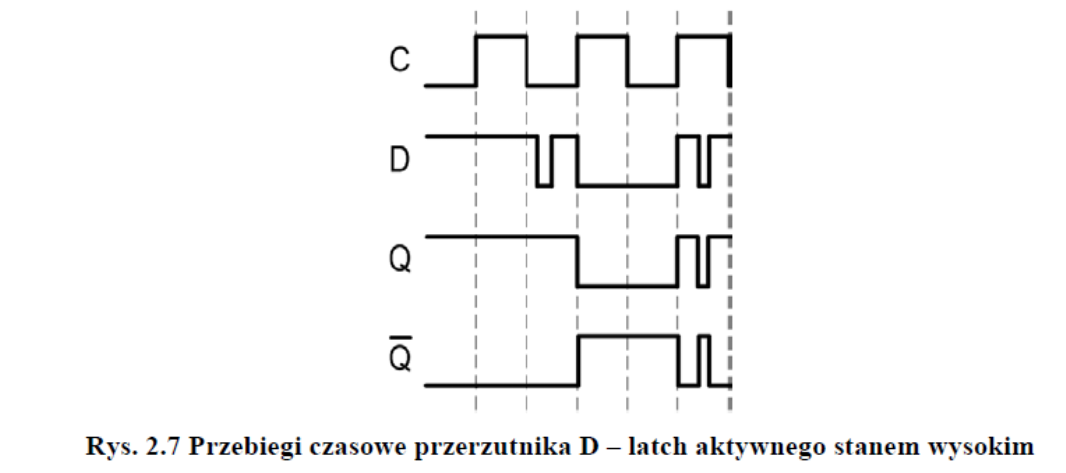

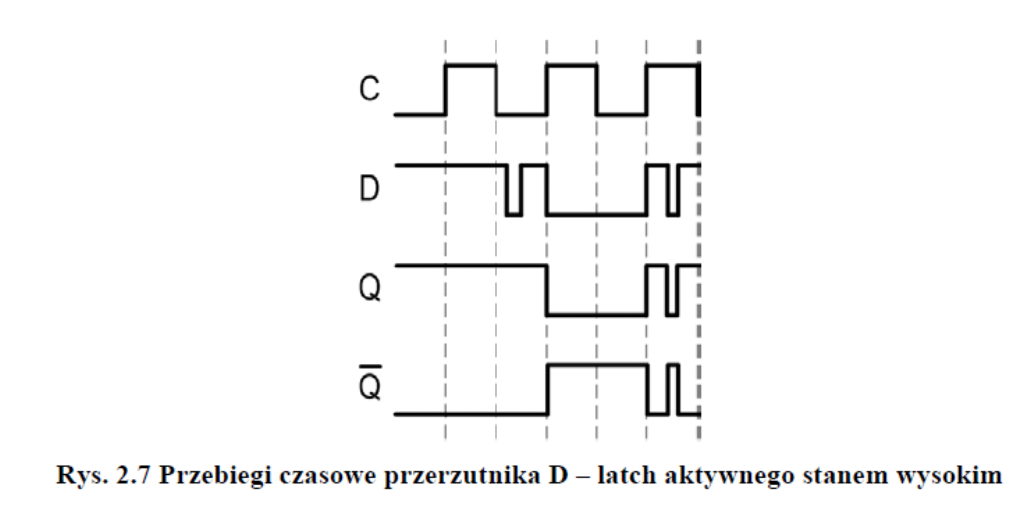

Przebiegi czasowe:

8.Scharakteryzuj przerzutnik T i podaj jego realizację na innych przerzutnikach .

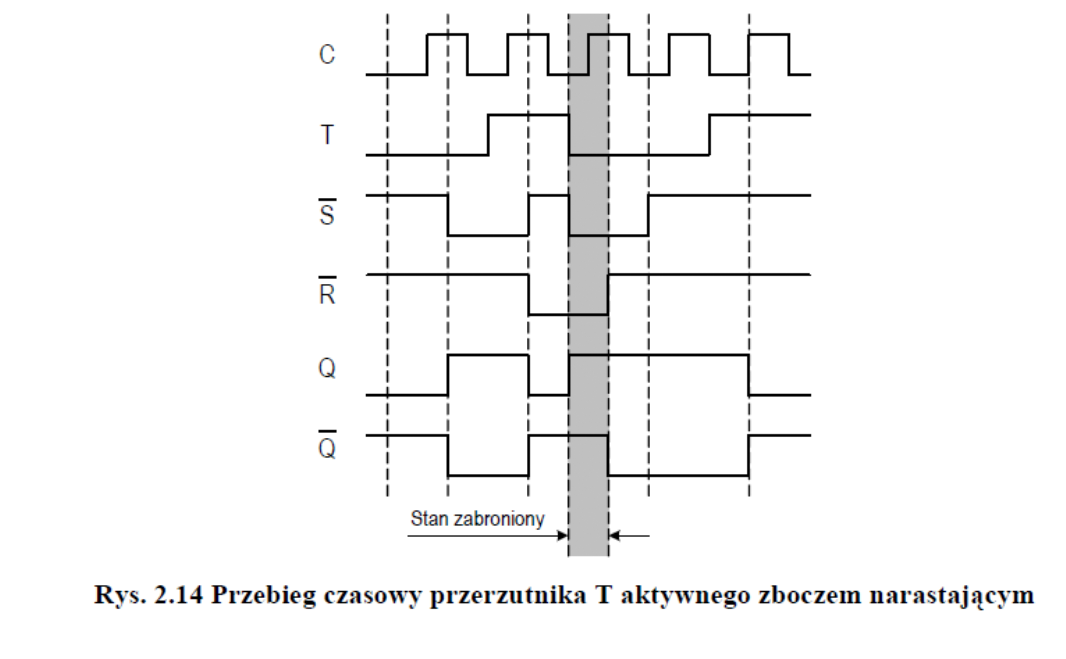

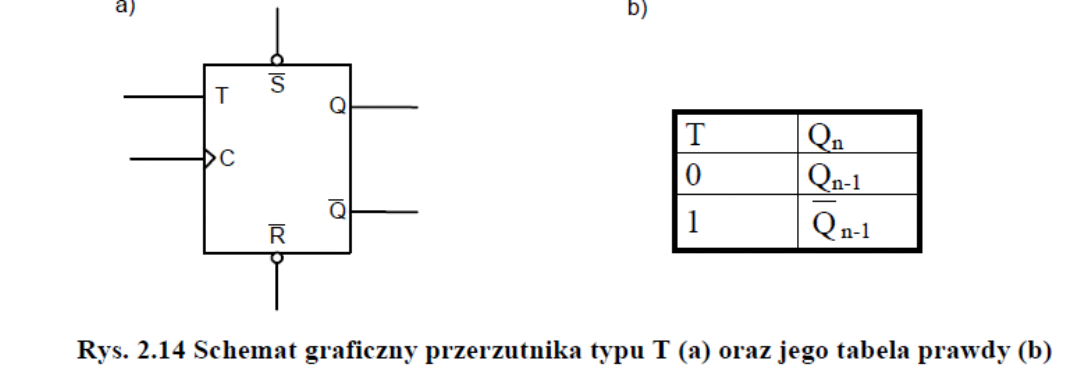

Symbol graficzny przerzutnika typu T wraz z tabelą prawdy przedstawiono na rys. 2.14. Jeżeli na wejściu informacyjnym (T) jest stan niski to następuje podtrzymanie poprzedniego stanu na wyjściu, natomiast gdy jest wysoki to następuje zmiana stanu na przeciwny (oczywiście gdy wejście zegarowe jest aktywne - w tym przypadku gdy wystąpi zbocze narastające).

9. Omów budowę i zasadę działania przerzutnika JK MS.

W rozpatrywanym przerzutniku zastosowano dwa elementy pamięciowe (przerzutniki RS) połączone za pomocą kombinacyjnych układów pośredniczących UP₁ i UP₂. Zadaniem układów pośredniczących jest blokowanie wejść danego stopnia na czas wpisywania informacji do drugiego stopnia. Sekwencja działania przerzutnika wygląda następująco:

1. odcięcie wejść stopnia Slave (UP₂)

2. otwarcie wejść stopnia Master (UP₁) i wpisanie informacji wejściowej

3. odcięcie wejść stopnia Master (UP₁)

4. otwarcie wejść stopnia Slave i przepisanie informacji ze stopnia Master do stopnia Slave i przekazanie jej na wyjście przerzutnika

Czynności 1 i 2 występują w czasie trwania jednego zbocza sygnału zegarowego, natomiast czynności 3 i 4 podczas drugiego. W rozpatrywanym przerzutniku zmiana stanu przerzutnika Master odbywa się podczas zmiany poziomu z O na 1 na wejściu zegarowym, natomiast przepisanie informacji z przerzutnika M do S (Slave) podczas zmiany poziomu na tym wejściu z 1 na 0. Fakt, że przepisanie informacji do przerzutnika S odbywa się podczas zmiany poziomu z 1 na O, jest przedstawiony na symbolu graficznym za pomocą kółka przy wejściu zegarowym.

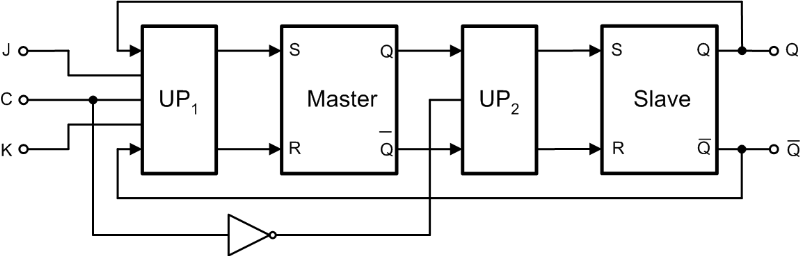

Rys. 2.12 Schemat blokowy przerzutnika JK-MS

---
