UNIWERSYTET

WARMIŃSKO-MAZURSKI

Ćwiczenie 1

Badanie diod półprzewodnikowych

WNT

MiBM rok III

Wykonali :

Cel ćwiczenia:

Celem ćwiczenia jest poznanie charakterystyk diod półprzewodnikowych oraz sposobu określania ich parametrów statycznych i dynamicznych.

Wyniki pomiarów:

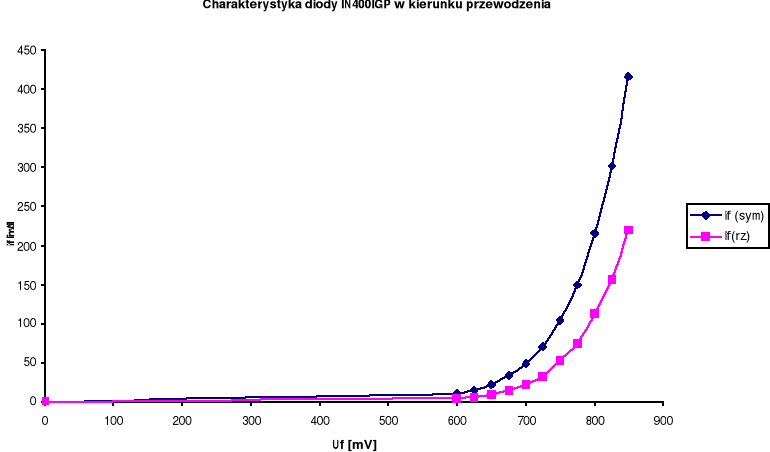

1. DIODA IN400IGP

• kierunek przewodzenia

Uf	[mV]	0	600	625	650	675	700	725	750	775	800	825	850
If(sym)	[mA]	0	9,998	15	22	33	48	71	104	150	215	302	417
If (rz)	[mA]	0	4,3	6,4	8,6	14,3	21,6	31,9	53,2	74,2	112,8	157,2	220

• kierunek zaporowy

Uf [mV]	0	2	4	6	10	15	20	30	50	75	100	150
If(sym) [μA]	0	0,888	0,888	0,889	3,552	1,78	3,56	3,554	3,872[A]	580,033[A]	1,167[kA]	2,342[kA]




2. DIODA IN4148

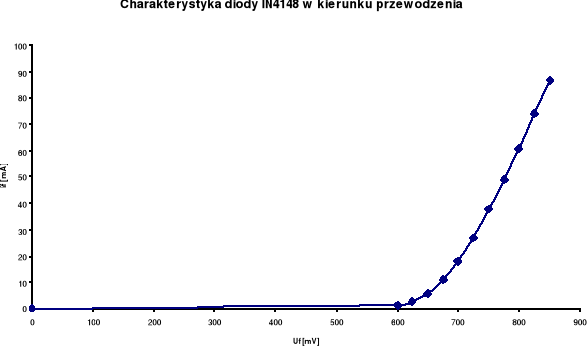

- kierunek przewodzenia

Uf [mV]	0	2	4	6	10	15	20	30	50	75	100	150
If(sym) [μA]	0	0,888	0,888	0,889	3,552	1,78	3,56	3,554	3,872[A]	580,033[A]	1,167[kA]	2,342[kA]

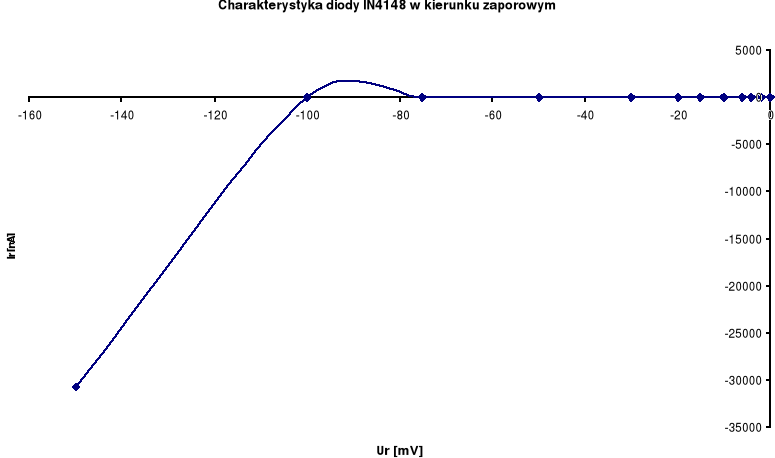

• kierunek zaporowy

Uf [mV]	0	2	4	6	10	15	20	30	50	75	100	150
If(sym) [μA]	0	0,888	0,888	0,889	3,552	1,78	3,56	3,554	3,872[A]	580,033[A]	1,167[kA]	2,342[kA]

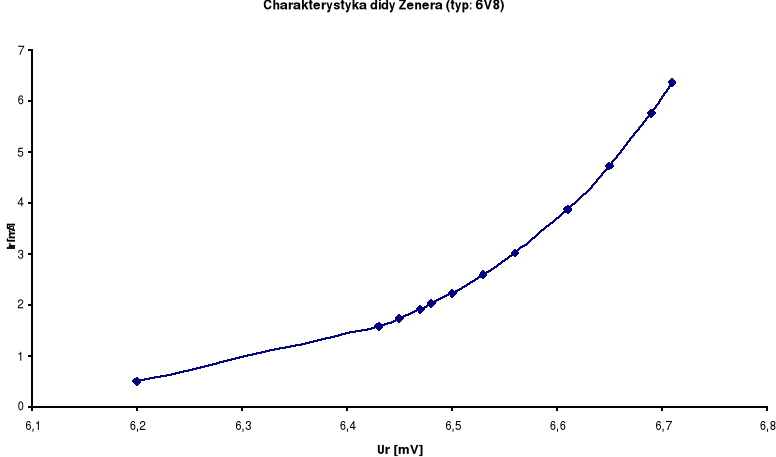

3. DIODA ZENERA (typ 6V8)

Ur	[V]	6,2	6,43	6,45	6,47	6,48	6,5	6,53	6,56	6,61	6,65	6,69	6,71
Ir	[mA]	0,498	1,574	1,738	1,92	2,02	2,232	2,593	3,014	3,869	4,725	5,77	6,379




4. DIODY LED

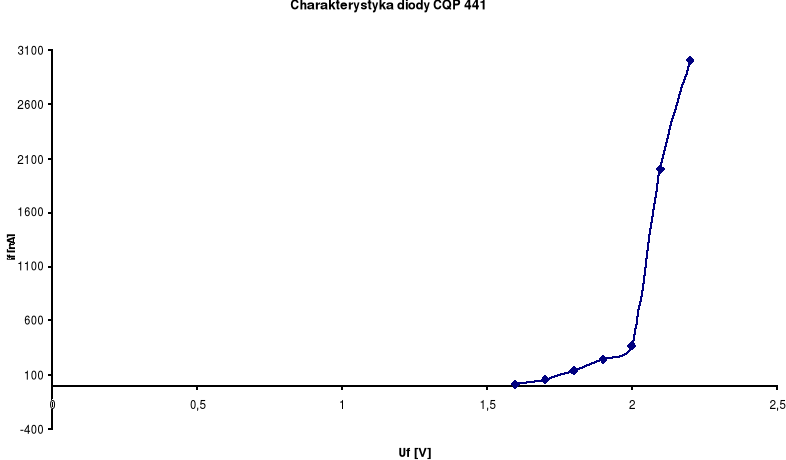

• CQP 441 (czerwona)

Uf	[V]	1,6	1,7	1,8	1,9	2	2,1	2,2
If	[mA]	8,4	49,9	143,8	250	370	2000	3000

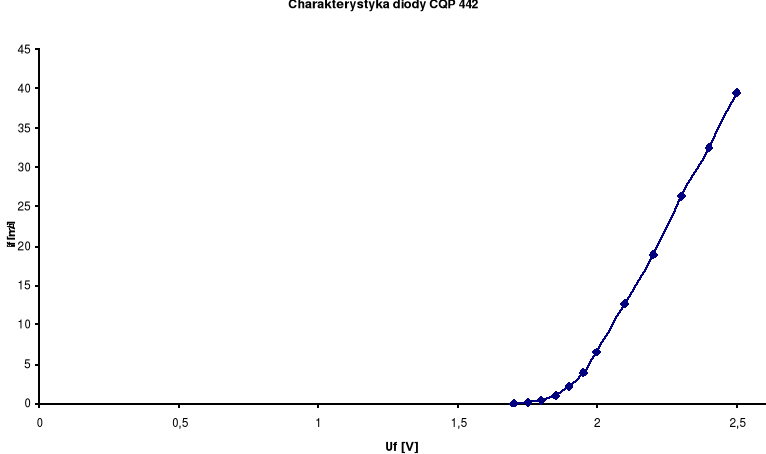

• CQP 442 (zielona)

Uf [mV]	1,7	1,75	1,8	1,85	1,9	1,95	2	2,1	2,2	2,3	2,4	2,5
If(sym) [μA]	0	0,1	0,4	1	2,2	3,9	6,5	12,7	18,9	26,3	32,5	39,5




---
