Opracowali:
„Marian”
Sprawozdanie z elektrotechniki.
Pomiary prądów i napięć w szeregowym układzie elementów R, L, C.

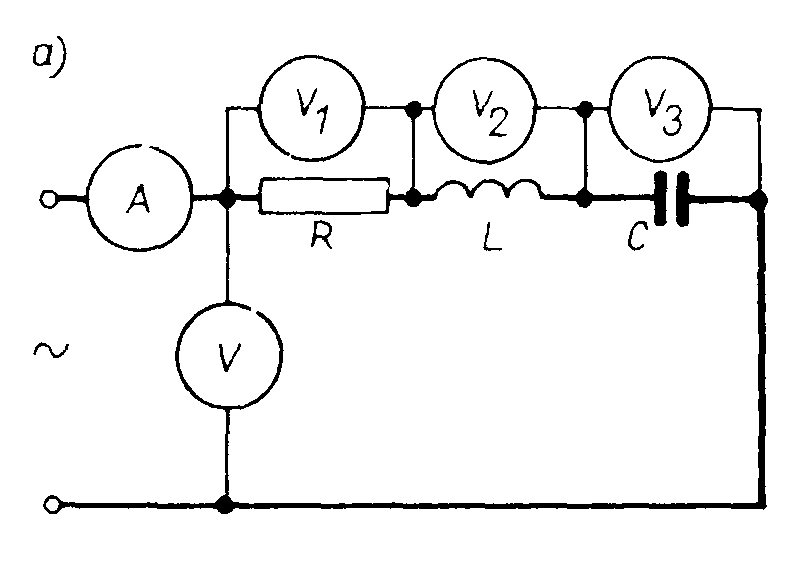

Schemat:
Podłączenie szeregowe.
Natężenie [A] |
Napięcie V [V] |
Napięcie V1 [V] |
Napięcie V2 [V] |
Napięcie V3 [V] |
0,12 |
44 |
21 |
16 |
20 |
0,18 |
66 |
30 |
24 |
30 |
0,25 |
88 |
40 |
32 |
41 |
0,31 |
114 |
51 |
40 |
52 |
Wyniki pomiarów.
Wykres wektorowy prądu i napięć:
Schemat: (podłączenie równoległe)
Podłączenie równoległe:
Napięcie V [V] |
Natężenie A [A] |
Natężenie A1 [A] |
Natężenie A2 [A] |
Natężenie A3 [A] |
60 |
0,17 |
0,22 |
0,11 |
0,13 |
100 |
0,28 |
0,38 |
0,27 |
0,23 |
150 |
0,43 |
0,57 |
0,41 |
0,36 |
Wyniki pomiarów.
Wykres wektorowy prądu i napięć:
Wnioski:
przy pomiarze elementów typu R, L C przy podłączeniu szeregowym suma algebraiczna poszczególnych napięć na poszczególnych elementach nie równa się napięciu wypadkowemu, natomiast jest ona równa sumie geometrycznej, jak pokazano wyżej.
Przy pomiarze elementów typu R, L, C przy podłączeniu równoległym algebraiczna suma natężeń na poszczególnych el. Nie jest równa napięciu wypadkowemu, jest ona natomiast równa sumie geometrycznej jak pokazano na powyżej.
Pomiar czujnikami elektronicznymi jest dużo dokładniejszy niż pomiar czujnikami wskaźnikowymi.
