TEMAT: Badanie pompy wirowej
CEL ĆWICZENIA: Celem ćwiczenia jest doświadczalne wyznaczenie

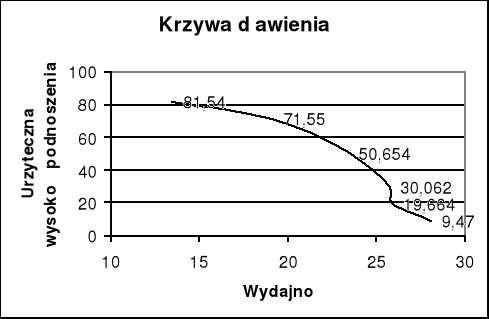

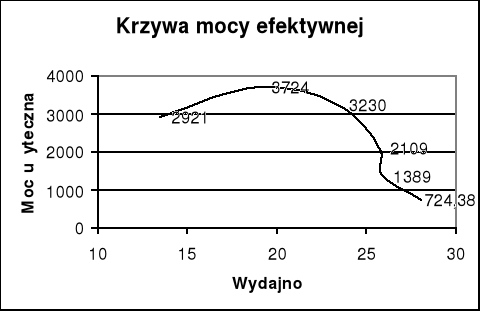

charakterystyk badanej pompy. Charakterystyki przebiegu krzywej dławienia, przebiegu mocy efektywnej, sprawności całkowitej pompy.

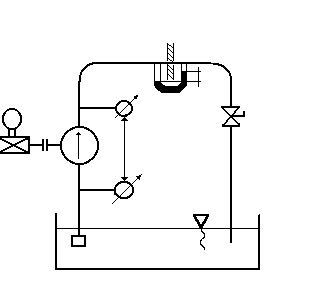

SCHEMAT STANOWISKA
WARTOŚCI ZMIERZONE
Pps [ Mpa ] |
Pnt [ Mpa] |
Spadek wysokości ciśnienia na kryzie Δ h [mmHg] |
Moc elektryczna Nel (dla jednej fazy ) |
0,012 |
0,1 |
82 |
1600 |
0,012 |
0,2 |
70 |
2000 |
0,010 |
0,3 |
69 |
2200 |
0,008 |
0,5 |
57 |
3000 |
0,003 |
0,7 |
38 |
3800 |
0,005 |
0,8 |
18 |
4400 |

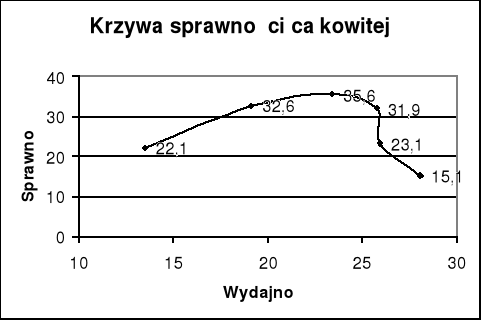

WARTOŚCI OBLICZONE
Pps [ M Pa] |
Wydajność V [ m |
Użyteczna wysokość podnoszenia Hu [ m ] |
Moc użyteczna Nu [W] |
Sprawność |
0,012 |
28,07 |
9,47 |
724,38 |
15,1 |
0,012 |
25,93 |
19,664 |
1389 |
23,1 |
0,010 |
25,75 |
30,062 |
2109 |
31,9 |
0,008 |
23,40 |
50,654 |
3230 |
35,6 |
0,003 |
19,10 |
71,55 |
3724 |
32,6 |
0,005 |
13,15 |
81,54 |
2921 |
22,1 |
PRZYKŁAD OBLICZEŃ DLA WYBRANEGO PUNKTU
Wydajność pompy V
V = 3,1
= 3,1
= 28,07 [m
/h]
Użyteczna wysokość tłoczenia Hu
Hu =
+ em =
+ 0,5 = 9.47 [m]
em - odległość pomiędzy manometrami za i przed pompowymi wynosi 0.5
ρ - gęstość cieczy hydraulicznej przy temperaturze 16° C wynosi 1000 [ kg/m3]
g - średnie przyspieszenie ziemskie przyjmuje g = 9.81 [ m/s2 ]
Moc użyteczna Nu
Nu = Hu *
* g * V = 9.47 *1000 * 9.81 * 0,007797 = 724.38 [W]
Sprawność
=
=
*100% = 415,1 [%]
