sprawozdanie do zauski 3, Mechanika Płynów, Mechanika Płynów


  1. Cel i zakres ćwiczenia

Celem ćwiczenia jest zbadanie nieustalonego wypływu gazu ze zbiornika przez dyszę oraz wyznaczenie w sposób doświadczalny zależności ciśnienia w zbiorniku od czasu wypływu i porównanie jej z zależnością teoretyczną. Celem ćwiczenia będzie też określenie czasów dla wypływu krytycznego i podkrytycznego.

W zakres ćwiczenia wchodzi pomiar ciśnienia w zbiorniku dla określonych czasów wypływu.

  1. Opis stanowiska badawczego

0x01 graphic

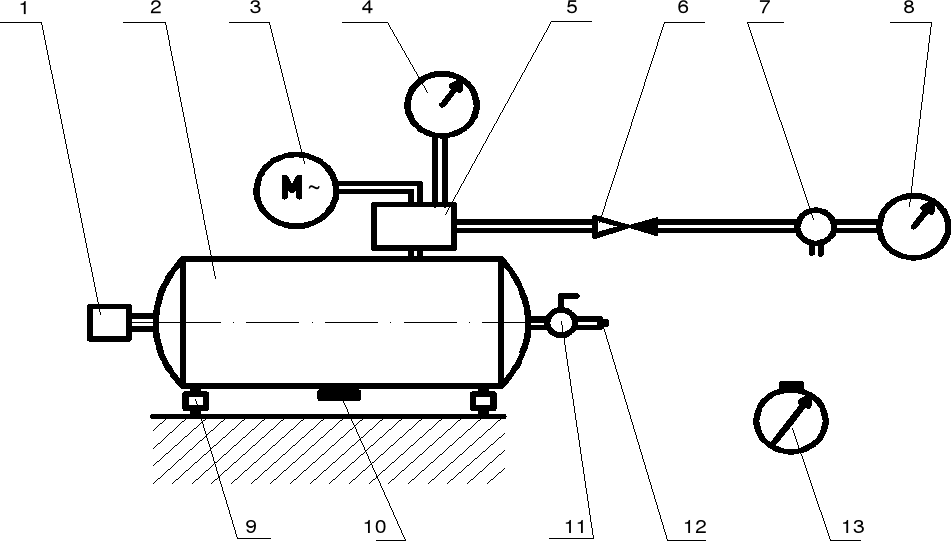

Rys.1. Schemat stanowiska wypływu gazu

1-termopara, 8-manometr cechowany,

2 - zbiornik V=24dm3, 9-wibroizolator,

3 - sprężarka, 10-zawór do osuszania zbiornika,

4 - manometr wskazujący ciśnienie w zbiorniku, 11-zawór kulowy,

5 - wyłącznik przeciążeniowy, 12-dysza,

6-zawór zwrotny z przyłączem, 13-stoper

Zasadniczym elementem stanowiska jest zbiornik (2) z dyszą (12). Nadciśnienie panujące w zbiorniku pokazuje manometr sprężynowy (4). Otwarcie zaworu (11) powoduje przepływ gazu przez dyszę. Całość układu jest zasilana sprężarką. Po napełnieniu zbiornika powietrzem (poc=0,6 Mpa) wyłączamy wyłącznik przeciążeniowy (5). Zawór regulacyjny(6) służy do dokładniejszego ustalenia ciśnienia w zbiorniku (Rys.1.).

3. Przebieg realizacji ćwiczenia

Pierwszą czynnością było odczytanie wskazania barometru wartości ciśnienia atmosferycznego

Następnie należało zapisać początkową temperaturę w zbiorniku (Toc) i średnicę dysz otrzymanych od prowadzącego.

Ćwiczenie rozpoczynało się od napełnienia zbiornika do nadciśnienia podanego przez prowadzącego. Ćwiczenie wykonywano odczytując wskazania stopera, co 0,05MPa dla różnych nadciśnień początkowych (poc) i nadciśnień końcowych (pkc) dla poszczególnych pomiarów.

4. Obliczenia (wzory, tabele, wykresy).

Obliczanie ß ze wzoru:

β = 0x01 graphic

dla powietrza β = 0,528

Dla zaworu 1,0 mm

T = 2,6٠Ώ - 259,1 [˚C]

Toc1 = 2,6 * 109,5 - 259,1 = 25,6°C ;25,6°C * 273,15= 7146,24 [˚K]

Toc2 = 2,6 * 108,8 - 259,1 = 23,7°C ;23,7°C * 273,15 = 6473,65 [˚K]

Toc3 = 2,6 *107,6 - 259,1 = 20,6°C ;20,6°C * 273,15 = 5626,89 [˚K]

Toc4 = 2,6 *107,4 - 259,1 = 20,1°C ;20,1°C * 273,15 = 5490,31 [˚K]

Toc5 = 2,6 *107,1 - 259,1 = 19,3°C ;19,3°C * 273,15 = 5271,79 [˚K]

Toc6 = 2,6 *106,8 - 259,1 = 18,5°C ;18,5°C * 273,15 = 5053,27 [˚K]

Toc7 = 2,6 *106,6 - 259,1 = 18°C ;18,0°C * 273,15 = 4916,70 [˚K]

Toc8 = 2,6 *106,6 - 259,1 = 18°C ;18,0°C * 273,15 = 4916,70 [˚K]

Toc9 = 2,6 *106,3 - 259,1 = 17,2°C ;17,2°C * 273,15 = 4698,18 [˚K]

Toc10 =2,6 *106,0 - 259,1 = 16,5°C ;16,5°C * 273,15 = 4506,97 [˚K]

Toc11 =2,6 *106,0 - 259,1 = 16,5°C ;16,5°C * 273,15 = 4506,97 [˚K]

Toc12 =2,6 *106,5 - 259,1 = 17,8°C ;17,8°C * 273,15 = 4862,07 [˚K]

Tok1 = 2,6 * 108,8 - 259,1 = 23,7°C ; 23,7°C * 273,15 = 6473,65 [˚K]

Tok2 = 2,6 * 107,6 - 259,1 = 20,6°C ; 20,6°C * 273,15 = 5626,89 [˚K]

Tok3 = 2,6 * 107,4- 259,1 = 20,1°C ; 20,1°C * 273,15 = 5490,31 [˚K]

Tok4 = 2,6 * 106,7 - 259,1 = 18,3°C ; 18,3°C * 273,15 = 4998,64 [˚K]

Tok5 = 2,6 * 107,0 - 259,1 = 19,1°C ; 19,1°C * 273,15 = 5217,16 [˚K]

Tok6 = 2,6 * 106,6 - 259,1 = 18,0°C ; 18,0°C * 273,15 = 4916,70 [˚K]

Tok7 = 2,6 * 106,3- 259,1 = 17,2°C ;17,2°C * 273,15 = 4698,18 [˚K]

Tok8 = 2,6 * 106,3 - 259,1 = 17,2°C ;17,2°C * 273,15 = 4698,18 [˚K]

Tok9 = 2,6 * 106,0 - 259,1 = 16,5°C ;16,5°C * 273,15 = 4506,97 [˚K]

Tok10 = 2,6 * 107,1- 259,1 = 19,3°C ;19,3°C * 273,15 = 5271,79 [˚K]

Tok11 = 2,6 * 106,3 - 259,1 = 17,2°C ;17,2°C * 273,15 = 4698,18 [˚K]

Tok12 = 2,6 * 106,2 - 259,1 = 17,0°C ;17,0°C * 273,15 = 4643,55 [˚K]

Całkowite nadciśnienie:

- początkowe - końcowe

poc=pa+po [Pa] pkc=pa+pk [Pa]

  1. 100150+6000=106150 1. 100150+5500=105650

  2. 100150+5500=105650 2. 100150+5000=105150

  3. 100150+5000=105150 3. 100150+4500=105650

  4. 100150+4500=105650 4. 100150+4000=105150

  5. 100150+4000=104150 5. 100150+3500=103650

  6. 100150+3500=103650 6. 100150+3000=103150

  7. 100150+3000=103150 7. 100150+2500=102650

  8. 100150+2500=102650 8. 100150+2000=102650

  9. 100150+2000=102150 9. 100150+1500=102650

  10. 100150+1500=101650 10. 100150+1000=102650

  11. 100150+1000=101150 11. 100150+500=102650

  12. 100150+500= 100650 12. 100150+0000=102650

Obliczanie pola przekroju dyszy ze wzoru:

0x01 graphic

A - pole przekroju wylotowego dyszy [m2],

d - średnica dyszy

A=

W powyższym zapisie występuje stała τk którą możemy przedstawić w postaci:

τk = 1,7280x01 graphic
[s0x01 graphic
]

gdzie: A - pole przekroju wylotowego dyszy [m2],

V - objętość zbiornika [m2]

R - stała gazowa (R = 287 0x01 graphic
dla powietrza )

Obliczamy prędkość wypływu krytycznego ze wzoru:

aoc = 0x01 graphic

aoc - prędkość wypływu krytycznego [m/s]

Toc - temperatura początkowa gazu w zbiorniku [K].

aoc =

Obliczanie ciśnienia krytycznego:

P*= 0x01 graphic

P*=

Ostatecznie czas wypływu krytycznego powietrza ze zbiornika o skończonej objętości możemy przedstawić w postaci:

0x01 graphic

tk=

dla wypływu podkrytycznego

τp = 0,44720x01 graphic
,

τp = 0,4472

τp=

0x08 graphic

tp=

Dane dla dyszy d = 1,0mm

L.p.

Czas zmierzony

Nadciśnienie początkowe

Nadciśnienie końcowe

Ciśnienie atmosferyczne

Temperatura początkowa

Temperatura początkowa w oK

Temperatura końcowa

Temperatura końcowa w oK

tz

po

pk

pa

Toc

Tok

s

Mpa

Mpa

Pa

oC

ºK

oC

ºK

1

6:76

6

5,5

100150

25,6

7146,24

23,7

6473,65

2

8:35

5,5

5

100150

23,7

6473,65

20,6

5626,89

3

11:04

5

4,5

100150

20,6

5626,89

20,1

5490,31

4

12:86

4,5

4

100150

20,1

5490,31

18,3

4998,64

5

14:55

4

3,5

100150

19,3

5271,79

19,1

5217,16

6

15:67

3,5

3

100150

18,5

5053,27

18,0

4916,70

7

18:43

3

2,5

100150

18,0

4916,70

17,2

4698,18

8

21:65

2,5

2

100150

18,0

4916,70

17,2

4698,18

9

25:76

2

1,5

100150

17,2

4698,18

16,5

4506,97

10

30:26

1,5

1

100150

16,5

4506,97

19,3

5271,79

11

35:94

1

0,5

100150

16,5

4506,97

17,2

4698,18

12

50:58

0,5

0

100150

17,8

4862,07

17,0

4643,55

Dla zaworu 0,2

T = 2,6٠Ώ - 259,1 [˚C]

Toc1 =2,6 *108,2 - 259,1 =22,2°C

Toc2 =2,6 *108,2 - 259,1 =22,2°C

Toc3=2,6 *107,4 - 259,1 =20,1°C

Toc4 =2,6 *106,8 - 259,1 =18,5°C

Toc5 =2,6 *106,4- 259,1 =17,5°C

Toc6 =2,6 *106,1 - 259,1 =16,7°C

Toc7 =2,6 *105,9 - 259,1 =16,2°C

Toc8 =2,6 *105,9 - 259,1 =16,2°C

Toc9 =2,6 *105,9 - 259,1 =16,2°C

Toc10 =2,6 *105,7 - 259,1 =15,7°C

Toc11 =2,6 *105,5 - 259,1 =15,2°C

Toc12 =2,6 *105,3 - 259,1 =14,6°C

Tok1 =2,6 *108,3- 259,1 =22,4°C

Tok2 =2,6 *107,4- 259,1 =20,1°C

Tok3 =2,6 *106,8 - 259,1 =18,5°C

Tok4 =2,6 *106,4 - 259,1 =17,5°C

Tok5 =2,6 *106,1 - 259,1 =16,7°C

Tok6 =2,6 *105,9 - 259,1 =16,2°C

Tok7 =2,6 *105,9 - 259,1 =16,2°C

Tok8 =2,6 *105,7- 259,1 =15,7°C

Tok9 =2,6 *105,7- 259,1 =15,7°C

Tok10 =2,6 *105,5- 259,1 =15,2°C

Tok 11=2,6 *105,4 - 259,1 =14,9°C

Tok12=2,6 *105,3- 259,1 =14,6°C

Całkowite nadciśnienie:

-początkowe - końcowe

poc=pa+po [Pa] pkc=pa+pk [Pa]

  1. 100150+6000=106150 1. 100150+5500=105650

  2. 100150+5500=105650 2. 100150+5000=105150

  3. 100150+5000=105150 3. 100150+4500=105650

  4. 100150+4500=104650 4. 100150+4000=105150

  5. 100150+4000=104150 5. 100150+3500=103650

  6. 100150+3500=103650 6. 100150+3000=103150

  7. 100150+3000=103150 7. 100150+2500=102650

  8. 100150+2500=102650 8. 100150+2000=102150

  9. 100150+2000=102150 9. 100150+1500=101650

  10. 100150+1500=101650 10. 100150+1000=101150

  11. 100150+1000=101150 11. 100150+500=100650

  12. 100150+500=100650 12. 100150+0000=100150

Obliczanie pola przekroju dyszy ze wzoru:

0x01 graphic

A - pole przekroju wylotowego dyszy [m2],

d - średnica dyszy

A=

W powyższym zapisie występuje stała τk którą możemy przedstawić w postaci:

τk = 1,7280x01 graphic
[s0x01 graphic
]

gdzie: A - pole przekroju wylotowego dyszy [m2],

V - objętość zbiornika [m2]

R - stała gazowa (R = 287 0x01 graphic
dla powietrza )

τk = 1,728

τk = 1,728

Obliczamy prędkość wypływu krytycznego ze wzoru:

aoc = 0x01 graphic

aoc - prędkość wypływu krytycznego [m/s]

Toc - temperatura początkowa gazu w zbiorniku [K].

aoc =

Obliczanie ciśnienia krytycznego:

P*= 0x01 graphic

P*=

Ostatecznie czas wypływu krytycznego powietrza ze zbiornika o skończonej objętości możemy przedstawić w postaci:

0x01 graphic

tk=

dla wypływu podkrytycznego

τp = 0,44720x01 graphic
,

τp =

τp=

0x08 graphic

tp=

Dane dla dyszy d = 0,5mm

L.p.

Czas zmierzony

Nadciśnienie początkowe

Nadciśnienie końcowe

Ciśnienie atmosferyczne

Temperatura początkowa

Temperatura końcowa

tz

po

pk

pa

Toc

Tok

s

Mpa

Mpa

Pa

oC

oC

1

7:02

5,5

100150

22,2

22,4

2

9:40

5,5

 5

 100150

22,2

20,1

3

11:21

5

 4,5

 100150

20,1

18,5

4

12:40

4,5

 4

 100150

18,5

17,5

5

14:47

4

 3,5

 100150

17,5

16,7

6

15:91

3,5

 3

 100150

16,7

16,2

7

17:82

3

 2,5

 100150

16,2

16,2

8

22:39

2,5

2

100150

16,2

15,7

9

26:71

2

1,5

100150

16,2

15,7

10

31:29

1,5

1

100150

15,7

15,2

11

56:22

1

0,5

100150

15,2

14,9

12

88:55

0,5

0

100150

14,6

14,6

9
