Podział złączek światłowodowych

Złączki światłowodowe możemy podzielić na :

a)złącza stałe , powstałe przez spawanie lub klejenie końcówek światłowodu; światłowodów w takich złączach nie można rozdzielić bez zniszczenia struktury złącza.

b)złącza rozłączalne ,powstałe przez zbliżenie końcówek światłowodu i odpowiednie ich pozycjonowanie za pomocą układu mechanicznego(obudowy)

Najczęściej stosowanymi złączami stałymi są złącza spawane , dzięki łatwości wykonania i precyzji . Spawanie złącz odbywa się w specjalnych przyrządach( spawarkach )

3.1.3Parametry połączenia

Tłumienność połączeń światłowodów

0.15dB*

Reflektancja złączy

Większa od 60dB (dlaλ=1310nm,λ=1550nm)

*- Dla połączeń spajanych dopuszcza się maksymalną wartość tłumienności połączenia 0,3 dB jeśli 3 próby spajania nie pozwoliły na uzyskanie wartości 0,15 dB, przy czym uzyskiwane wyższe wartości były prawie jednakowe. Dopuszcza się na odcinku kontrolnym (15 km) nie więcej niż 2 tego typu połączenia dla każdego pod warunkiem uwzględnienia ich obecności w bilansie mocy odcinka.

0x08 graphic
0x08 graphic

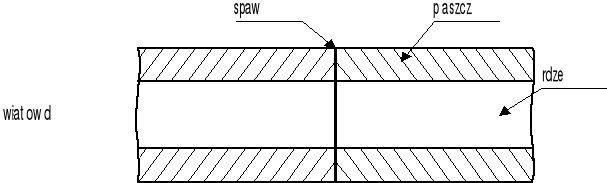

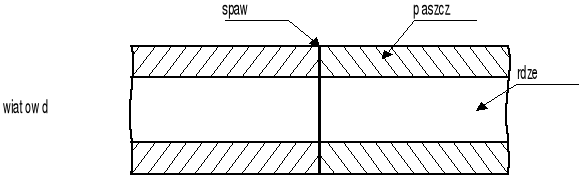

Złącze stałe spawane

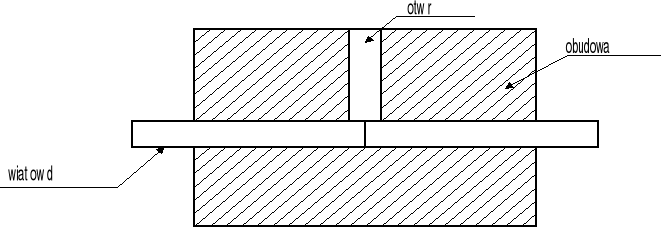

Złącze stałe klejone

0x08 graphic

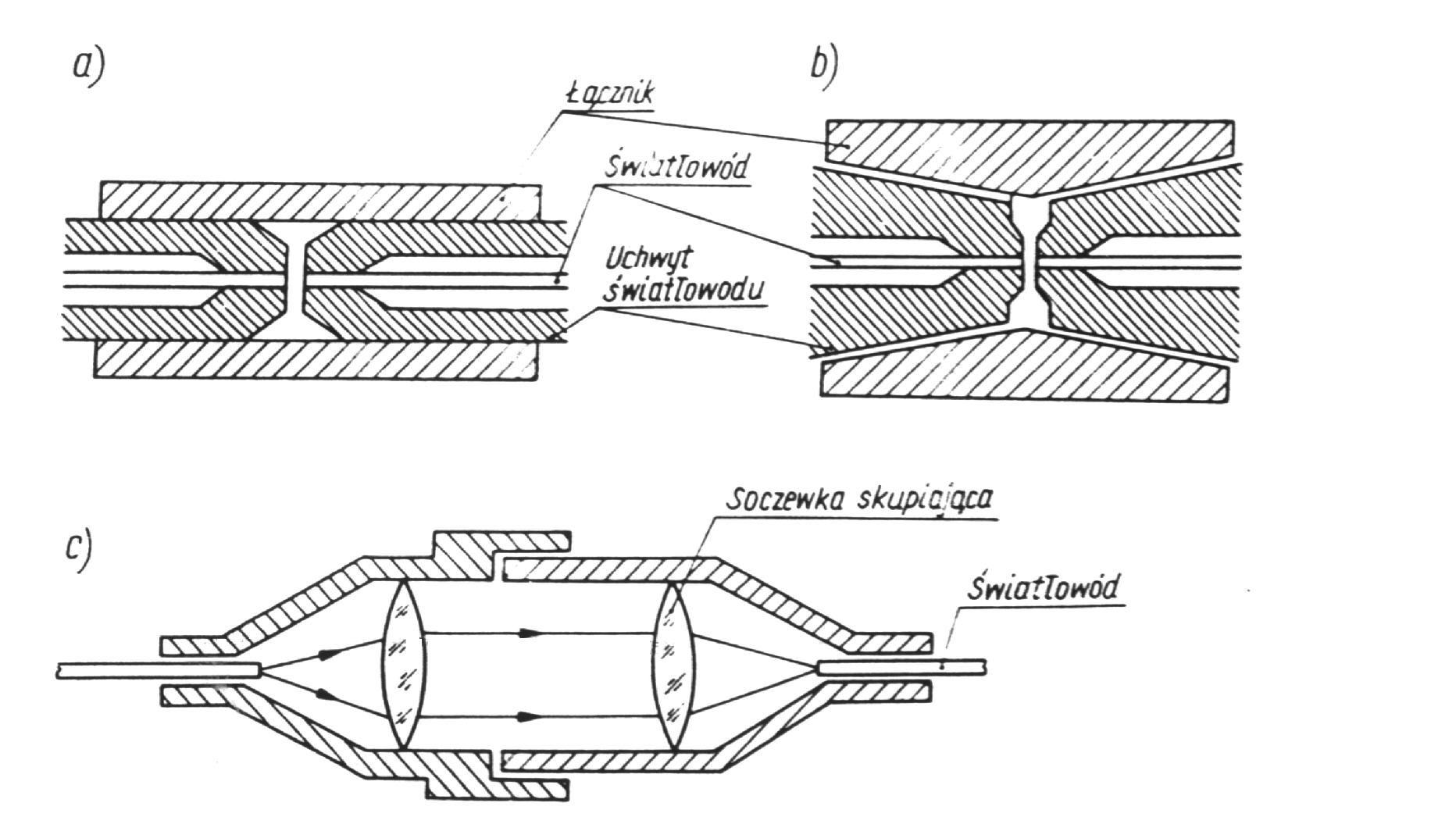

Rodzaje złącz stałych rozłączalnych:

a) pozycjonowanie tulejowe, b) pozycjonowanie stożkowe, c) pozycjonowanie soczewkowe

0x08 graphic

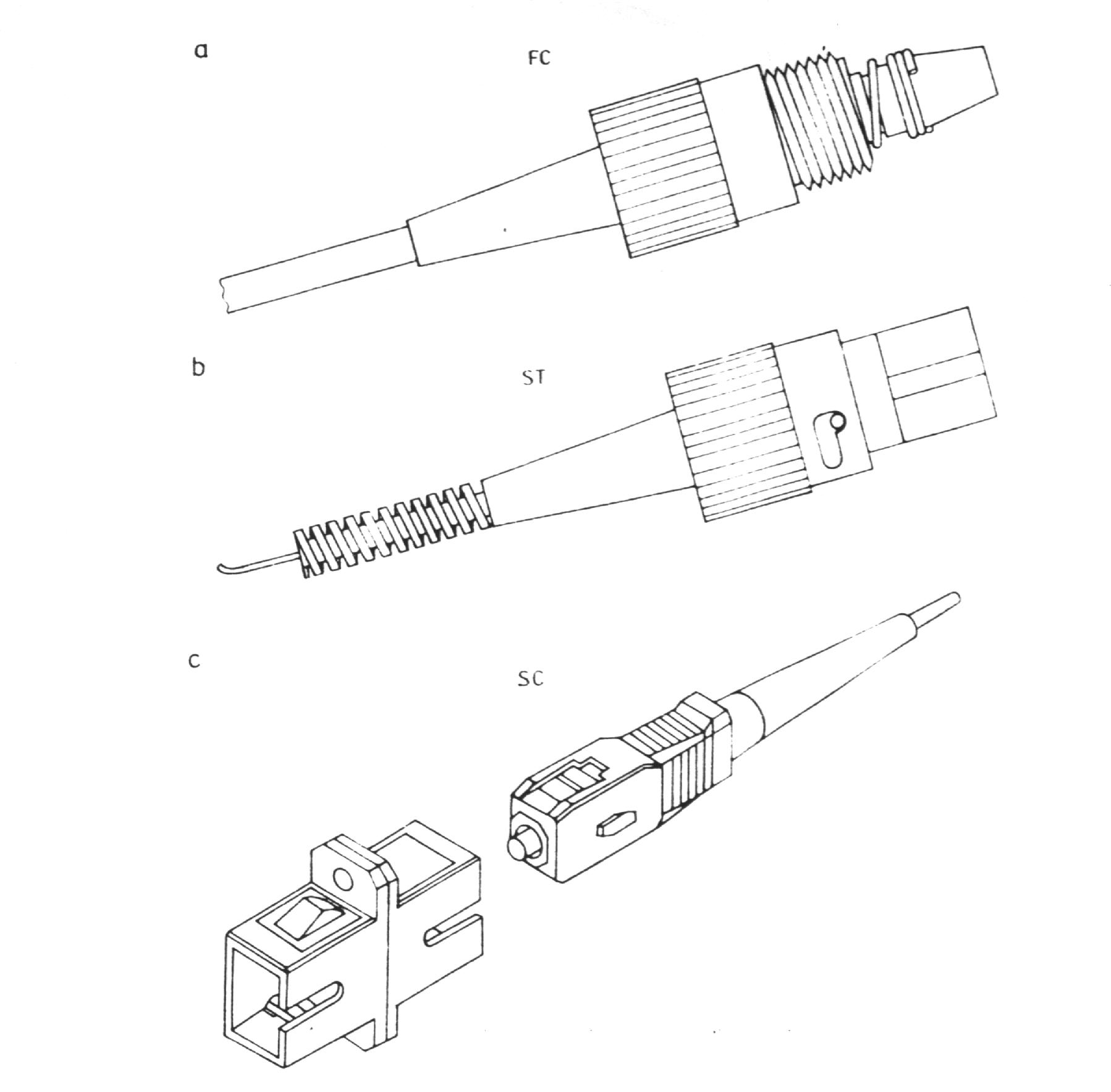

Najpopularniejsze złączki z tuleją o średnicy 2,5mm

a) FC

b) ST

c) ST

0x08 graphic

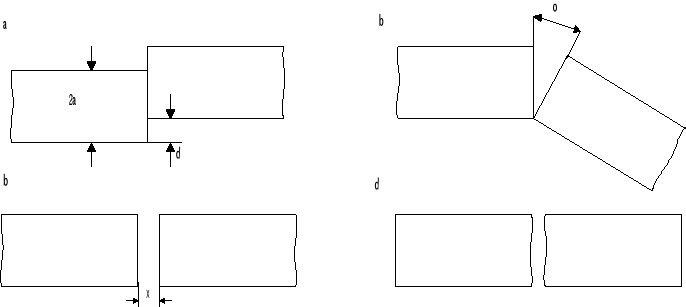

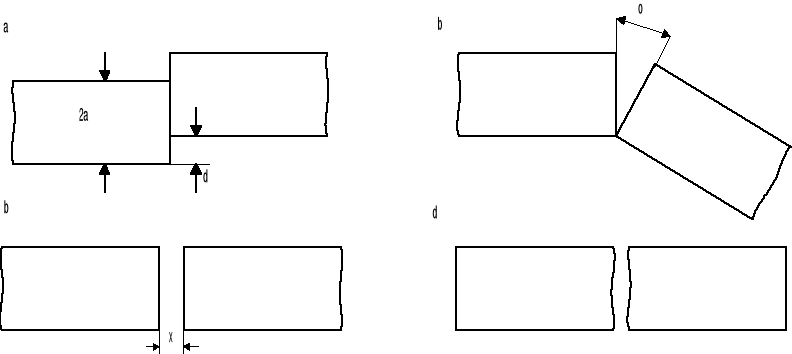

Straty mocy spowodowane łączeniem światłowodów:

  1. przesunięcie poprzeczne osi

  2. ustawienie kątowe osi

  3. przerwa między czołami

  4. nierówności powierzchni włókien

Tabela 1 Wymagania dla złączek rozłączalnych

Wymagania geometryczne i mechaniczne

niecentryczność

Nie większa niż 0.5μm

ustawienie światłowodu

θ<0,5°

Siła łącząca

7-12N

Wymagania transmisyjne

Tłumienność złączek

Średnia= 0,3dB*

Reflektancja

Większa od 35dB

Trwałość parametrów

Złączki powinny umożliwiać dokonanie co najmniej 1000 przełączeń przy czym wzrost ich tłumienności nie powinien przekraczać 0,2 dB.

*- największa dopuszczalna tłumienność nie powinna przekraczać 0,5 dB.

Tabela 2 Wymagania dla złączek rozłączalnych

Wymagania klimatyczne

złączki powinny być odporne na zmianę temperatury w zakresie od - 40oC do 70 oC w ten sposób, że w trakcie badań złącza nie mogą zwiększyć tłumienności wnoszonej o więcej, niż 0,2 dB w stosunku do wartości mierzonej przed próbą

Odporność na wibracje

Zmiany tłumienności złączek w trakcie testu wibracyjnego nie powinny przekroczyć 0,1 dB przy :

-Częstotliwość od 10 - 50 Hz.

-Amplituda drgań 1,55 mm (wartość międzyszczytowa)

-Czas trwania po 2 h. w trzech prostopadłych płaszczyznach

Odporność na wyrwanie kabla ze złączek

zmiana tłumienności złączek w trakcie testu na wyrwanie nie powinny przekroczyć 0,2 dB przy następujących parametrach testu:

-siła naprężenia kabla 50 N

-czas działania siły 1 min.

Odporność na skręcenie kabla w złączce

Zmiana tłumienności złączek w trakcie testu na skręcenie nie powinny przekroczyć 0,2 dB przy następujących parametrach testu:

-10 cykli skręcenia ± 180

-siła skręcająca 15 N w odległości 1 m od zamocowanej złączki

Odporność na uderzenia o twarde podłoże

Zmiana tłumienności złączek w trakcie testu na uderzenie nie powinny nie powinny przekroczyć 0,2 dB przy następujących parametrach testu:

-10 upadków z wysokości 1 m

Odporność na zginanie

Zmiana tłumienności złączek w trakcie testu na zginanie nie powinny przekraczać 0,2 dB przy następujących parametrach testu:

-300 cykli zginania od ± 90o

-siła obciążenia kabla 5 N

Odporność na wielokrotne łączenia/rozłączenia

Tłumienność wnoszona przez złączki po wykonaniu 1000 cykli połączenie/rozłączenie nie powinna wzrosnąć o więcej niż 0,2 dB, a powtarzalność tłumienności w czasie próby wielokrotnego łączenia/rozłączenia nie powinna być gorsza niż 0,2 dB
