POLITECHNIKA POZNAŃSKA

INSTYTUT ELEKTROTECHNIKI PRZEMYSŁOWEJ

Zakład Podstaw Elektrotechniki

Laboratorium Elektrotechniki Teoretycznej

Ćwiczenie nr 1

Temat: Zasada superpozycji i wzajemności w obwodach elektrycznych.

Rok akademicki

2011/12

Wydział elektryczny

Elektrotechnika

Grupa E-7

1.Szymański Marek

2.Kwiatkowski Krzysztof

3.Kwit Jakub

4. Nawrocki Paweł

Data:

Wykonania ćwiczenia

Oddania sprawozdania

20.02.2012

5.03.2012

Ocena:

Uwagi:

  1. Wiadomości Podstawowe.

Celem ćwiczenia jest doświadczalne sprawdzenie podstawowych praw elektrotechniki w obwodach liniowych prądu stałego, takich jak: zasada superpozycji, zasada wzajemności i zasada proporcjonalności.

-Zasada superpozycji: Odpowiedź układu fizycznego, obwodu elektrycznego lub jego gałęzi na kilka wymuszeń działających jednocześnie równa się sumie odpowiedzi na każde z wymuszeń występujących z osobna. Jeśli w obwodzie występuje kilka wymuszeń, to należy każdorazowo wyeliminować działanie wszystkich źródeł z wyjątkiem jednego, pamiętając o pozostawieniu rezystancji wewnętrznych w przypadku źródeł rzeczywistych napięcia, zwarcia dla źródeł idealnych napięcia i przerwy dla źródła prądu.

-Zasadę proporcjonalności można sformułować następująco: jeśli źródło napięcia (prądu) znajduje się w dowolnej i-tej gałęzi liniowego obwodu elektrycznego wywołuje przepływ prądu 0x01 graphic
w gałęzi k-tej (różnicę potencjałów 0x01 graphic
między dowolnymi punktami)

tego obwodu, to n-krotne zwiększenie (zmalenie) wymuszenia, pociągnie za sobą n-krotny wzrost (zmniejszenie) odpowiedzi.

Jeśli źródło napięcia znajduje się w n-tej gałęzi liniowego pasywnego obwodu elektrycznego powoduje przepływ prądu 0x01 graphic
w gałęzi k-tej, wtedy - zgodnie z

zasadą wzajemności - to samo źródło napięcia umieszczone w gałęzi k-tej, wywoła w gałęzi n-tej przepływ takiego samego prądu 0x01 graphic

Jednym z podstawowych pojęć w teorii obwodów liniowych niezmiennych w czasie jest tzw. transmitancja (funkcja przenoszenia), będąca - w obwodzie prądu stałego - stosunkiem odpowiedzi na wymuszenie, do tego wymuszenia. Definiuje się następujące transmitancje:

-prądowo-napięciową -napięciowo-prądowa

0x01 graphic
, przy 0x01 graphic
0x01 graphic
, przy0x01 graphic

-prądowo-prądową -napięciowo- napięciową

0x01 graphic
, przy 0x01 graphic
0x01 graphic
, przy0x01 graphic


2.Przebieg ćwiczenia

2.1.Zasada superpozycji.

2.1.1. Schemat połączeń.

0x08 graphic
2.1.2. Pomiary i obliczenia.

Tabela pomiarowa:

Wymuszenie

z pomiarów

z obliczeń analitycznych

I1

I2

I3

I6

I1

I2

I3

I6

mA

MA

mA

mA

MA

mA

mA

mA

Eo

71,29

71,46

-34,62

-34,62

75

75

37,5

37,5

ZR4

-24,61

-24,67

-23,59

-48,24

-25

-25

-50

25

I5

-50,66

49,77

-24,105

25,48

-50

50

25

25

-3,98

96,56

-82,315

13,84

0

100

12,5

87,5

Eo, ZR4, I5

-3,85

97,7

-82,47

13,89

0

100

12,5

87,5

0x08 graphic

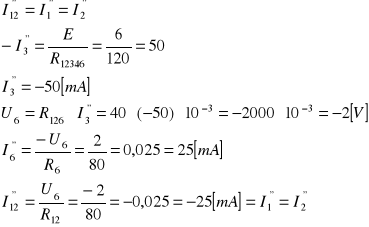

Obliczenia:

- Dla aktywnego 0x01 graphic

0x01 graphic
0x01 graphic

0x08 graphic
- Dla aktywnego 0x01 graphic

0x01 graphic
0x01 graphic

0x08 graphic
- Dla aktywnego 0x01 graphic

0x01 graphic
0x01 graphic

Ostateczne wyniki dla 0x01 graphic

0x01 graphic

0x08 graphic
2.2.Zasada proporcjonalności.

2.2.1. Schemat połączeń

2.2.2. Pomiary i obliczenia.

Tabela pomiarowa:

Wymuszenie

I6

U5

mA

V

E'

29.96

2.2

E''

44,86

3.289

E'''

75.67

5.47

0x08 graphic
0x08 graphic
2.3.Zasada wzajemności.

2.3.1. Schemat połączeń

2.3.2. Pomiary i obliczenia.

Tabela pomiarowa

Schemat

z pomiarów

Wymu-szenie

Odpowiedź

I3

I5

U3

U5

mA

mA

V

V

a

E5

-

-

6,2

-

b

E3

-

-

-

3,26

a

E5

59,86

-

-

-

b

E3

-

59,49

-

-

a

I5

36,18

-

-

-

b

I3

-

68,32

-

-

a

I5

-

-

4,98

-

b

I3

-

-

-

4,8

Obliczenia:

Obliczamy kolejno transmitancje:

napięciowo- napięciową

0x01 graphic
0x01 graphic

prądowo-napięciową

0x01 graphic
0x01 graphic

prądowo-prądową

0x01 graphic
0x01 graphic

napięciowo-prądową

0x01 graphic
0x01 graphic

Schemat

Z obliczeń

Transmitancje

a

b35

0,68

b

b53

0,36

a

y35

6.65

b

y53

6.61

a

a35

0,36

b

a53

0,69

a

z35

49,8

b

z53

48

3. Wnioski końcowe

Rozbieżność między wynikami pomiarów, a obliczeniami analitycznymi spowodowane są stratami części wartości na używanych podczas ćwiczenia miernikach oraz stratach w przewodach, które nie są podczas pomiarów brane pod uwagę. Różnice między tymi wartościami są również wynikiem błędnych zaokrągleń oraz błędami odczytów z mierników, które zastosowano w trakcie wykonywania ćwiczenia.

Zasadę superpozycji oraz zasady wynikające z niej, wzajemności i proporcjonalności stosowane są w obwodach elektrycznych liniowych prądu stałego i doświadczenie udowodniło ich słuszność.

4. Urządzenia używane podczas ćwiczenia

- Miernik uniwersalny

- Skrzynka zasilająca zawierająca źródła napięciowe, prądowe, rzeczywiste

-Płytka łączeniowa.
