PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA

w Chełmie

Instytut Nauk Technicznych i Lotnictwa

Kierunek: Elektrotechnika III rok VI semestr

LABORATORIUM Z URZĄDZEŃ ELEKTRYCZNYCH

Temat: Badanie układu samoczynnego załączania rezerwy

Data wykonania ćwiczenia

11.05.2014

Zespół II

Ćwiczenie nr 6

Podpis

Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z budowa i zasada działania automatyki samoczynnego załączania rezerwy MA-0A firmy MOELLER oraz wykonanie pomiarów i analiza parametrów charakteryzujących ją.

Schemat pomiarowy

0x01 graphic

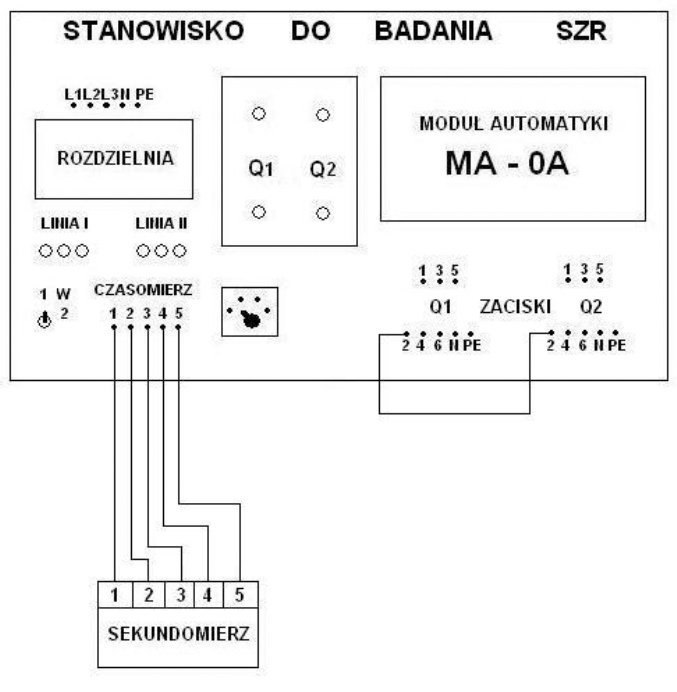

Rys.1. Układ do pomiaru czasu przełączenia źródła podstawowego w źródło pomocnicze

Zanik napięcia

Tabela 1. Wyniki pomiarów czasów zadziałania dla nastaw czasowych 0,2 - 30 s oraz 20 - 180 s przy zaniku napięcia

Zanik napięcia

0,2-30 s

20-180 s

nastawa

Czas [s]

Czas średni [s]

Czas [s]

Czas średni [s]

A

6

6

47

47

6

47

6

47

B

15

15

84

84

15

84

15

84

C

18

18

129

128,67

18

128

18

129

D

24

24

165

165

24

165

24

165

E

36

36

197

197,33

36

198

36

197

F

42

41,67

225

225

42

225

41

225

0x08 graphic
0x08 graphic
0x01 graphic
0x01 graphic

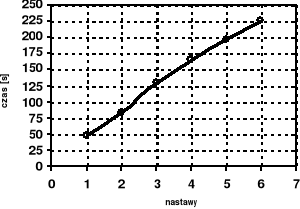

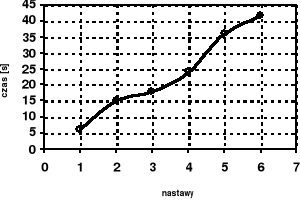

Rys. 1. Charakterystyka czasu przełączania Rys. 2. Charakterystyka czasu przełączania

dla nastawy 0,2 - 30 s przy zaniku napięcia dla nastawy 20 - 180 s przy zaniku napięcia

0x08 graphic

Wnioski

W ćwiczeniu zapoznaliśmy się z budową oraz zasadą działania automatyki samoczynnego załączania rezerwy firmy MOELLER. Celem badań był pomiar czasu między zanikiem napięcia podstawowego do pojawienia się awaryjnego oraz pomiar czasu od usunięcia awarii do pojawienia się napięcia podstawowego. W trakcie ćwiczeń wykonaliśmy tylko pomiary dla zaniku napięcia z powodu długiego oczekiwania na zadziałanie przekaźników czasowych. Zaobserwowaliśmy, że czasy zmierzone za pomocą sekundomierza są większe od czasów przekaźników czasowych. Jest to zgodne z założeniami teoretycznymi. Przyczyną różnicy w czasach spowodowane są sumą czasów własnych poszczególnych urządzeń zawartych w module. Układ samoczynnego załączania rezerwy może być bardzo przydatny w budynkach, gdzie potrzebna jest stałość zasilania, oraz są doprowadzone dwa różne zasilania. Układ dobrze przełącza zasilenia z podstawowego na rezerwowe i odwrotnie.

2

A B C D E F

A B C D E F

A B C D E F
