Pomiary podstawowych wielkości w polu elektromagnetycznym(1), Elektrotechnika


Politechnika Lubelska

W Lublinie

Laboratorium Elektrotechniki

Ćwiczenie nr.

Czuryłowski Krzysztof

Gajda Wojciech

Kędzierski Marcin

Semestr

III

Grupa

EDi 3.1

Rok akadamicki

1998/99

Temat: Pomiary podstawowych wielkości w polu elektromagnetycznym.

Data wykon.

99.01.11

Ocena

1. Celem ćwiczenia było zapoznanie się z pomiarami podstawowych wielkości w polu elektromagnetycznym.

2. Wyznaczanie stałej pasa Rogowskiego

  1. tabela pomiarowa

Lp.

Prąd

I

A

Napięcie pasa U

Stała pasa k

Położenie

Położenie

a

b

c

a

b

c

1.

2.

3.

1.5

2,5

4

10,19

16,8

27,86

9,91

17,55

27,2

9,73

17,6

27,15

19136,4

19345,24

18664,75

19677

18518,5

19117,65

20041,1

18465,9

19152,85

Średnie k=19124,37

  1. przykładowe obliczenia

k=(I*z)/U

gdzie: z=130 - stała liczba zwojów

k=( 1,5*130)/0,01019=19136,4

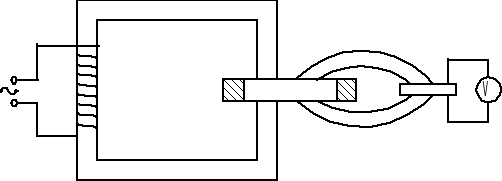

3. Pomiar prądów pasa Rogowskiego

  1. schemat

0x08 graphic

b) tabela z pomiarami

Lp.

I

U

I2

A

mV

A

1.

2.

3.

0,1

0,15

0,25

0,95

1,34

1,83

18,16

25,62

35

c) Przykładowe obliczenia

I2=k*I

I2=19124,37*0,1=18,16

z=I2/I

z=35/0,25=140

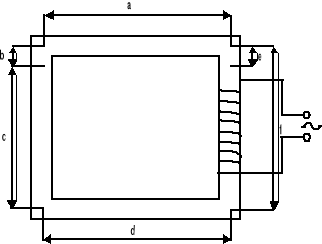

4. Pomiar prądów metodą Rogowskiego

  1. schemat pomiarowy

0x08 graphic

  1. tabela z pomiarami

Lp

I

U

I2

a

b

c

d

e

F

a

b

c

d

e

f

1

0,1

0,69

1,02

1,17

0,65

1,27

3,27

13,2

19,5

22,3

12,4

24,3

62,5

Lp

I

U

I2

a

b

c

d

e

F

a

b

c

d

e

f

1

0,1

0,23

2.19

0,5

0,23

1,8

3,01

4,4

42

9,5

4,4

34,4

57

c) przykładowe obliczenia

I2=k*I

I2=19124,37*0,23=18,16

z=I2/I

z=4,4/0,23=19

5. Wnioski

W ćwiczeniu należało wyznaczyć stałą pasa Rogowskiego, dokonać pomiarów prądów pasa Rogowskiego oraz pomiarów natężenia pole elektrycznego za pomocą odpowiedniej sondy.

Wyniki ćwiczenia można uznać w większości za prawidłowe. Można było zaobserwować wpływ szczeliny powietrznej w obwodzie magnetycznym transformatora na zmniejszenie natężenia prądu w uzwojeniu wtórnym.

0x01 graphic

0x01 graphic
