Laboratorium elektronicznych elementów automatyki

Cwiczenie 1

Charakterystyki tranzystora bipolarnego

Data oddania sprawozdania: 12.11.2013

Tomasz Szumko 171423

Przemysław Leśnik

Układ połączeń

• Charakterystyka wejściowa

• Charakterystyka przejściowa

• Charakterystyka wyjściowa

1. Tabele pomiarów i wykresy:

• Pomiary służące do wyznaczenia charakterystyki wyjściowej tranzystora I_C = f(U_CE)

Dla Ucc = 6V Dla Ucc = 8V Dla Ucc = 14V

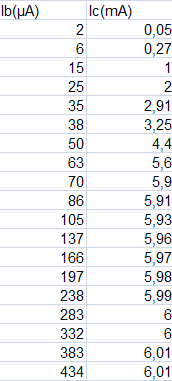

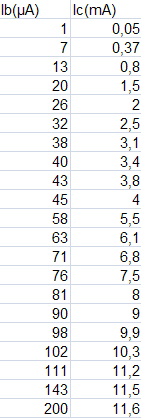

• Pomiary służące do wyznaczenia charakterystyki przejściowej tranzystora I_C = f(I_B) przy U_CE=const.

Dla R1 = 10 kΩ i R2 = 1kΩ

Dla Ucc = 6 V Dla Ucc = 8 V Dla Ucc = 14 V

Dla R1 = 10 kΩ i R2 = 500 Ω

Ucc = 6 V Ucc = 8 V Ucc = 14 V

Dla R1 = 1 kΩ i R2 = 500 Ω

Dla Ucc = 6 V Dla Ucc = 8 V Dla Ucc = 14 V

Wnioski

Charakterystyka wejściowa opisuje zależność prądu bazy I_B od napięcia baza-emiter U_BE, przy stałym napięciu kolektor-emiter U_CE. Z charakterystyki można wywnioskować że przepływ prądu bazy następuje dopiero po dostarczeniu ok. 0,6 V na złącze baza-emiter. Z porównania 3 wykresów dla różnych napięć zasilania (Ucc={6, 8, 14}), że dla wyższego napięcia charakterystyka przyjmuje niższy kąt nachylenia. Należy zatem dostarczyć większe napięcia baza-emiter U_{BE aby} osiągnąć zadaną wartość prądu bazy dla niższego napięcia zasilania Ucc.

Charakterystyka zwrotna przedstawia zależność prądu kolektora I_C od prądu bazy I_B, przy U_CE=const. Pomiar przeprowadziliśmy dla 3 możliwości:

R1 = 10 kΩ i R2 = 1 kΩ

R1 = 10 kΩ i R2 = 500 Ω

R1 = 1 kΩ i R2 = 500 Ω

R1 - rezystor w obszarze bazy

R2 - rezystor w obszarze kolektora

Z charakterystyk można odczytać iż zmniejszając dwukrotnie rezystancję w obszarze kolektora otrzymuje dwukrotnie większy prąd kolektora kosztem tego iż musimy dostarczyć dwukrotnie większy prąd bazy

---
