II. Wyznaczanie charakterystyki wentylatora

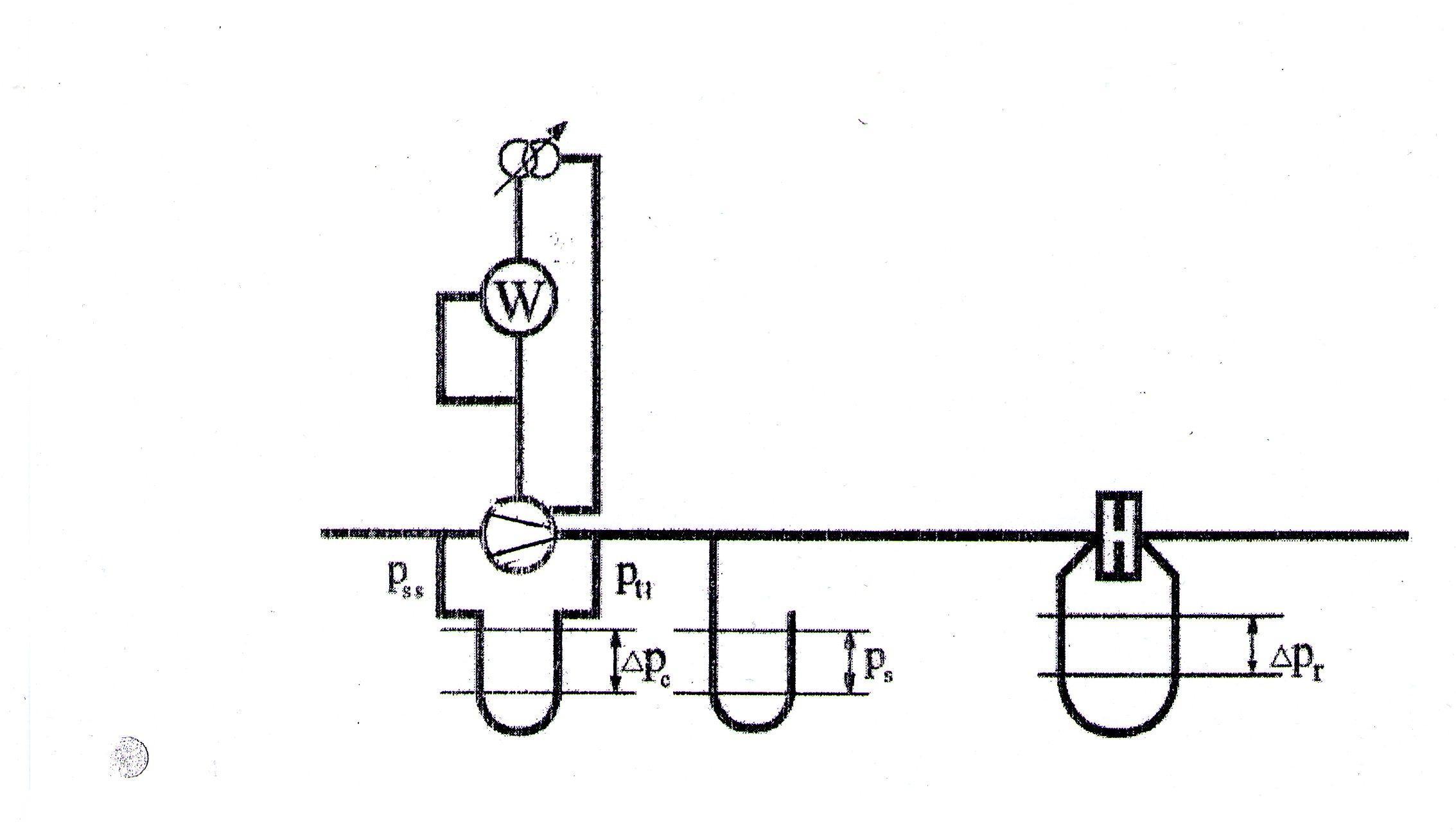

1. Schemat stanowiska

2. Wyniki pomiaru

	bez przesłony				I przesłona
Moc [W] Ciśnienie [Pa]	100	200	300	400	100	200	300	400
pss	7	11	15	17	5	11	14	16
ptł	38	70	100	122	67	118	160	202
ps	40	73	101	137	66	113	166	206
Δpr	47	82	115	140	39	66	94	117
Δpc	45	81	115	139	72	129	154	218
V [m^3/s]	0.00382	0.00518	0.00601	0.00675	0.00318	0.00417	0.00491	0.00551
P[W]	0.1452	0.4247	0.6371	0.945	0.3148	0.7256	1.1489	1.6254
η	0.1452	0.2124	0.2124	0.2363	0.3148	0.3628	0.3829	0.4063

Gdzie:

p_ss - ciśnienie ssania

p_tł - ciśnienie tłoczenia

p_s - ciśnienie statyczne

Δp_r - ciśnienie różnicowe

ΔP_c wyliczamy ze wzoru : Δp_c = p_tł - (- p_ss)

1. Obliczamy moduł zwężki

Dla wyliczonego modułu odczytujemy α i ε:

α = 0.61

ε = 1.0

2. Wyznaczanie strumienia przepływu

Gdzie:

Δp_r z powyższej tabeli

ρ = 1.174 kg/m³

α = 0.61

ε = 1.0

d = 0.03

Wyniki obliczeń strumienia przepływu umieszczamy w tabeli.

	bez przesłony				I przesłona
Moc [W]	100	200	300	400	100	200	300	400
Δpc	45	81	115	139	72	129	154	218
V [m^3/s]	0,003774	0,005063	0,006033	0,006632	0,004773	0,006389	0,006981	0,008306

3. Obliczanie mocy wentylatora

Obliczone wartości umieszczamy w tabeli.

	bez przesłony				I przesłona
Moc [W]	100	200	300	400	100	200	300	400
Δpc	45	81	115	139	72	129	154	218
P[W]	0,169815	0,410096	0,693753	0,921893	0,343682	0,824219	1,075076	1,810685

Zależność ciśnienia całkowitego od mocy użytecznej bez przesłony

Zależność ciśnienia całkowitego od mocy użytecznej z I przesłoną

4. Obliczanie sprawności wentylatora

P_s - moc pobrana przez silnik elektryczny

Obliczone wartości umieszczamy w tabeli.

	bez przesłony				I przesłona
Moc [W]	100	200	300	400	100	200	300	400
Δpc	45	81	115	139	72	129	154	218
η	0,424538	0,561776	0,686884	0,672914	0,520731	0,729398	0,647636	0,878973

Zależność ciśnienia całkowitego od sprawności bez przesłony

Zależność ciśnienia całkowitego od sprawności z I przesłoną

---
