koordynacja wymiarowa - wzajemne współuzależnienie wymiarów i ich zestawień, zapewniająca wzajemne pasowanie i wymienność
Budynek - obiekt budowlany trwale związany z gruntem wydzielony z przestrzeni ścianami i posiadający fundamenty i dach
Budowla - Każdy obiekt nie będący obiektem małej architektury ani budynkiem, np: lotniska, drogi, linie kolejowe, maszty antenowe, wolnostojące urządzenia reklamowe, oczyszczalnie ścieków, składowiska odpadów, tunele, mosty, itd.
Gazobetonu nie stosujemy:
poniżej 0,5 metra nad terenem
przy wilgotności względnej > 75% (łazienki natryski)
w środowisku agresji biologicznej i chemicznej
do murów obciążonych dynamicznie
do murów zbrojonych, kominów i attyk, gzymsów i do warstw osłonowych ścian warstwowych
Spoina wsporcza jest to spoina prostopadła do kierunku działania sił cisnących
Elementy łęku ceglanego:
strzałka /inaczej wyniosłość/ (wysokość od nasady do dołu cegieł),
klucz (najwyższy punkt łęku od góry),
podniebienie (to co od spodu),
czoło (pł. prostopadła do podniebienia /to co widać),
pacha (wypełnienie do poziomu klucza nad podniebieniem),
węzgłowie (nasada łęku)
?? punkt nasadowy (początek łęku)
Różnica pomiędzy kowadełkowym a blokowym: ŻADNA /też pospolite/

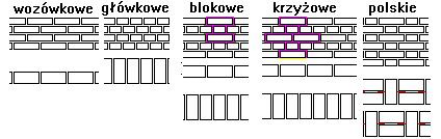

Typy wiązań: pospolite, polskie, krzyżowe, ??główkowe, ??wozówkowe
Mury z kamienia: dziki (otoczaki bez obróbki), cyklopowy (otoczaki przepołowione), warstwowy (w obrębie jednej warstwy kilka kamieni),rzędowy (kamienie ociosane do prostokątów), mur mozaikowy (mozaika różnych prostokątów), z ciosów kamiennych (schowana spoina cienka)
We wzorze symbole oznaczają:
k - współczynnik przenikania ciepła
∑R - suma oporów cieplnych warstw muru
αi - współczynnik przejmowania ciepła przy napływie z powietrza
α0 - współczynnik przejmowania ciepła przy odpływie z powierzchni przegrody
Zwymiaruj:
Warunki częściowego utwierdzenia stropów: MUSZĄ BYĆ SPEŁNIONE WSZYSTKIE
ściana nad i pod wykonana z elementów o wytrzymałości powyżej 7,5Mpa
strop opiera się na ścianie za pomocą wieńca żelbetowego na szerokości min. L/20 i nie mniej niż 25cm (1 cegła)
zbrojenie stropu górą na całą szerokość wieńca /lub droga ≥40*fi
nad wieńcem jest ściana o grubości 25cm z cegły pełnej o wysokości min. 2,5m lub o równoważnym ciężarze
Cegły ceramicznej szczelinówki nie można stosować: do fundamentów, kominów, ścian piwnic
= 4.
Cegieł wapienno piaskowych nie używamy do fundamentów, kominów, ścian piwnic
Typy cegieł wapienno piaskowych 1NF ;1,5NF (cegły pełne); bloczki wapienno-piaskowe 2NFD, 3NFD, 6NFD (drążone)
Obciążenia dzielimy na: stałe, zmienne (w całości długotrwałe, w części długotrwałe, w całości krótkotrwałe), wyjątkowe
Kombinacje obciążeń w stanach granicznych użytkowania:
podstawowa wszystkie stałe i najniekorzystniejsze ze zmiennych * Gki +Qk
kombinacja obciążeń długotrwałych wszystkie stałe i wszystkie długotrwałe części obciążeń zmiennych * Gki + [?0,8]**ψdi *Qki
Kombinacje obciążeń w stanach granicznych nośności:
podstawowa wszystkie stałe, zmienne, uszeregowane w kolejności znaczenia z przynależnym im współczynnikiem jednoczesności obciążeń * γfi*Gki + *γfi*ψ0i*Qki
Wyjątkowa wszystkie stałe, zmienne i jedno wyjątkowe * γfi*Gki + 0,8**γfi*Qki+ Fa
Nadproża L-19 dzielimy na:
L-19D nadproże drzwiowe
L-19S nadproże okienne do ścian samonośnych (nieobciążonych)
L-19N nadproże okienne do ścian zew. nośnych
Wymień stropy żelbetowe gęstożebrowe: TERIVA, Akerman, DZ, Kontra
?? Wymień stropy ceramiczne: Foerstera, Kleina, Pomorze , Hurdis, sklepienie ceglane (bez zbrojenia wszystkie)
?? Wymień stropy staloceramiczne: Klein, Foerster, Pomorze (ze zbrojenia wszystkie), DS-Żerań, Stolica, DMZ
Wymień stropy Żelbetowo ceramiczne gęstożebrowe: FERT, CERAM, Cerit??, DZ-4, DZ-5
Strop na belkach drewnianych opieramy na c=h /równe wysokości
Strop Kleina - belkę opieramy na murze na głębokość a≤15+h/3 (aby zapewnić wolne podparcie) a ≥ wynik obliczeń docisku cegły
Belki drewniane kotwimy czołowo i bocznie co max 2m
Belki stalowe dwuteowe kotwimy co max 2m a przekrój kotew wynosi min 5*50mm
Drzwi drewniane lewe a prawe różnica. Drzwi lewe po zamontowaniu przy ciągnięciu do siebie tworzą się w lewo a prawe w prawo
Wyprowadzenie przewodów kominowych ponad dach
kąt nachylenia mniejszy niż 12% wyloty na min 60cm ponad kalenice
kąt nachylenia większy niż 12% przy materiałach zapalnych 60cm przy niezapalnych lub trudnozapalnych 30cm od powierzchni dachu ale 1 metr od dachu w poziomie
Wyprowadzenie przewodów kominowych ponad dach z uwagi na obecność przesłony
do 1,5 m to 30cm nad przesłonę,
1,5 - 3m to równo z przesłoną
pow. 3 m równo z linią zagęszczonego powietrza min 30 cm nad dach, a kąt pomiędzy górną krawędzią przesłony a wylotem komina mniejszy równy12%
Zasady prowadzenia przewodów dymowych na wysokości budynku: Należy prowadzić komin od otworów wyciorowych (1,2m nad podłogą piwnicy zamknięty szczelnie stalowymi drzwiami) do wylotów kominowych. Można łamać pod kątem do 30 stopni na 2 m ale trzeba umieścić przy załamaniach otwory rewizyjne i wzmocnić załamania blachą stalową. Drzwi muszą być szczelne
Zasady prowadzenia przewodów spalinowych na wysokości budynku: Należy prowadzić od otworów rewizyjnych do wylotów komina. otwory rewizyjne 0,4m poniżej wlotu do komina. DO JEDNEGO PRZEWODU JEDNO UŻĄDZENIE
Zasady prowadzenia przewodów wentylacyjnych na wysokości. można je prowadzić od wlotu do wylotu komina. W kominach powinny być boczne otwory wylotowe. dopuszcza się wykonanie górnych otworów wylotowych pod warunkiem stosowania nasad daszkowych nad wylotem
Zasady prowadzenia przewodów wentylacyjnych zbiorczych na wysokości budynku. Stosuje się w budynkach średniowysokich do wentylacji pomieszczeń o tym samym charakterze. Odległość od kratki wentylacyjnej do włączenia przewodu bocznego do zbiorczego powinna wynosić 2 kondygnacje. 2 ostatnie kondygnacje powinny mieć własne przewody
Wysokość budynku jest to odległość od poziomu terenu przy najniżej położonym wejściu do budynku do górnej płaszczyzny stropu bądź najwyżej położonej krawędzi stropodachu nad najwyższą kondygnacją użytkową łącznie z grubością izolacji cieplnej i warstwy ją osłaniającej, albo do najwyższej górnej powierzchni innego przykrycia
Podział budynków ze względu na wysokość
N niskie do 12m lub 4 kond.
SW średniowysokie 12-25m lub 4-9 kond.
W wysokie 25-55m lub 9-18 kond.
WW wysokościowe od 55m i pow 18 kond.
Podział pomieszczeń ze względu na czas przebywania w nich ludzi
na stały pobyt - 1( te same ) osoba dłużej niż 4h na dobę
czasowy pobyt - 1 osoba 2 - 4 h na dobę
nie przeznaczone na pobyt ludzi - 1 osoba do 2h na dobę oraz pomieszczenia przeznaczone na hodowle zwierząt lub roślin, lub procesy technologiczne)
Przykłady nadproży jako zespołu belkowego: nadproże stalowe z co najmniej 2 ce- lub teowników, ??szpałdowne z cegieł dziurawek
Typy nadproży staloceramicznych: Kleina, N-15 , Cerprojekt
Kleina dzielimy na lekką, ciężką, pół ciężką
Współczynnik γf oznacza częściowy współczynnik bezpieczeństwa uwzględniający możliwość wystąpienia obciążenia niekorzystniejszego niż wartości charakterystycznej
Współczynnik ψ0 oznacza współczynnik jednoczesności obciążeń zmiennych i stosujemy do podstawowej kombinacji obciążeń w SGN
Typy ścian warstwowych w budownictwie tradycyjnym 1-(jednorodny), 1-(z ociepleniem), 3- warstwowe
Wiązanie polskie cegieł polega na ułożeniu w dwóch sąsiednich szychtach identycznie cegieł (od lica: wozówka główka wozówka główka) przesunięte o ¾ cegły
Zawłoka jest to odpowiednio wyprofilowany płaskownik o różnym kształcie np. X S służy do kotwienia stropów
Różnica między stropem TERIVA a FERT, polega na tym, że belka Fert jest obłożona stopką ceramiczną i pustaki są ceramiczne, natomiast TERIVA jest wykonana z betonu
Typy stropów Teriva : I, I bis, II, III
Zasady konstruowania zbrojenia w żebrach stropu Akermana: co drugie żebro takie samo
Min. grubość stropu gęstożebrowego wynosi h=l0/25 [35]??dla wolnopdpartych h=l0/30 dla ciągłych lub częściowo utwierdzonych
Max. rozstaw żeber w stropach gęstożebrowych 90cm
Min grubość płytki w stropach wynosi 3cm
Żebra rozdzielcze stosujemy od rozpiętości 4,5m-6=1 żebro, powyżej 6m 2 żebra
Naszkicuj żebro rozdzielcze w stropie DZ3, Akerman, Fert, Teriva
Wykres naprężeń wewnętrznych w granicznym stanie nośności w stropie staloceramicznym
Wykres naprężeń wewnętrznych w granicznym stanie nośności w stropie ceramicznym
Przykłady stropów ceramicznych: Foerstera, Kleina, Pomorze , Hurdis, sklepienie ceglane (bez zbrojenia wszystkie) [tak jak 22]
?? Wymień stropy staloceramiczne: Klein, Foerster, Pomorze (ze zbrojenia wszystkie), DS-Żerań, Stolica, DMZ [tak jak 23]
Kiedy strop należy do stropów żelbetowych żebrowo-płytowych. Wtedy gdy składa się z żeber w rozstawie pow. 90cm i opierającej się na nim płycie
Szkic żebra stropu żebrowo płytowego ze sztywnym zbrojeniem
Przykłady obciążeń akcydentalnych: Uderzenie samochodu w budowlę, wybuch gazu, huragan, trzęsienie ziemi
Obciążenia zmienne dzielimy na: W części długotrwałe, w całości długotrwałe,w całości krótkotrwałe
Typy ścian z pustaków zasypowych: XX, PCO
Naszkicować strop DS. Żerań
Naszkicować strop DZ-3
Naszkicować strop Foerstera
Naszkicować strop Pomorze
Naszkicować strop WPS na belkach stalowych
Strop typu Gliwice jest to strop na blasze stalowej trapezowej z przyspawanymi kątownikami. 25*25*3 na wierzch beton . max rozpiętość 3 m
Rodzaje dylatacji budynku: dylatacje pionowe i pozioma
Szczelinę dylatacyjną konstruujemy jako ?????
Nadproża N-15 są to nadproża zespolone (współpraca nadproża i wieńca i muru nad nim) STALOCERAMICZNY
Ryzalit jest to uskok muru na całej jego wysokości
Pilastry ścian dzielimy na pilastry jedno- lub dwustronne i stosujemy w celu pogrubienia ściany budynku w miejscu narażonym na zwiększone obciążenia
Przypory w ścianach stosujemy w celu przeniesienia obciążeń od rozporu dachu mogą być pełne lub ażurowe
Stary mur z nowym łączymy na zasadzie dylatacji stykowej, wrębowej lub zazębiającej jeżeli wysoki, a gdy niski 3-4 m to za pomocą strzępi (są boczne czołowe i uciekające)
Różnica w rozstawie kotew w kotwieniu czołowym i bocznym belek stropowych? nie ma
Schematy statyczne do obliczenia desek podłogowych.
belki wieloprzęsłowe bierzemy pod uwagę ciężar własny i obciążenie zmienne
belka 2 przęsłowa obciążona 1kN w odległości 0,432L od lewej podpory i ciężarem własnym na całej długości
Szerokość współpracująca desek na obciążenie siłą skupioną w zależności od połączenia desek.
na styk i zakład: a szerokość b>12 to 1 deska , a gdy b<12 to 2 deski
na pióro i wpust: to tak jakby belka miała 50cm
Typy cegieł silikatowych do ścian nośnych. ??? to samo co 14
Przekroje stropów na belkach stalowych
Przekroje stropów na belkach drewnianych
Schematy obciążeń dla nadproży o różnym układzie okien
Wzór:
M< 1,25Rkcbx(h1- ½x )
1,25Rkcbx=1600Fa
Rkc - Wytrzymałość obliczeniowa muru nie zbrojonego na ściskanie
b - szerokość przekroju muru zbrojonego
x - wysokość strefy ściskanej przekroju muru
h1 - wysokość użyteczna przekroju muru zbrojonego
Fa - pole przekroju
Wykorzystujemy do obliczania nośności zginanych zbrojonych elementów murowych dla przekrojów kwadratowych
Sposób opierania stropu DZ3 na ścianie grub. t>25cm
Sposób opierania stropu DZ3 na ścianie grub. 25cm<t<20cm
Sposób opierania stropu DZ3 na ścianie grub. t<20cm
Do płyty Kleina stosujemy cegły pełne lub dziurawki klasy odpowiednio 10 i 15 Mpa 7,5Mpa (dla dziurawki), zaprawę marki 3Mpa i zbroimy bednarką 1,5-3/15-30cm lub prętem ze stali gładkiej o średnicy 4,5;6 lub 8 a nawet(10mm)
Dlaczego maksymalna głębokość oparcia belki dwuteowej wynosi h/3 + 15cm? Głębokość oparcia zależy od docisku na cegły pod oparciem jak i koniecznością zachowania wolnego podparcia belek
Ile wynosi min. głębokość oparcia belki dwuteowej na ścianie i od czego zależy? Wynosi ??15cm zależy od sił tnących i wytrzymałości cegieł pod belką
Jak opieramy dwuteownik na ścianie gdy jest wieniec żelbetowy? wpuszczamy w wieniec na głębokość 15 cm
Czym różni się strop skrzynkowy otwarty od stropu skrzynkowego zamkniętego? Strop skrzynkowy zamknięty ma, w odróżnieniu od otwartego, oprócz górnej płyty ma płytę dolną uczestniczącą w przenoszeniu naprężeń.
= 87
Jakie zadania stawiamy stropom? dzielą budynek na kondygnacje, przenoszą ciężar użytkowy i własny, usztywniają budynek, stanowią podparcie dla ścian działowych
Który strop jest podporą poziomą dla ścian (dostatecznie sztywną)? wszystkie
Różnica między wiązaniem wozówkowym, a główkowym. W wiązaniu wozówkowym cegły ułożone są wozówką równolegle do lica mury, a w główkowym główką równolegle do lica mury
Różnica między wiązaniem wozówkowym a pospolitym. W wiązaniu krzyżykowym cegły w szychtach wozówkowych są przesunięte względem siebie o 0,5 cegły, natomiast w wiązaniu pospolitym szychty są ułożone tak samo
Szkic wymianu przy kominie
Belka drewniana od wewnętrznej strony kanału musi być oddalona o min 25cm
Które pomieszczenia należy wentylować grawitacyjnie? kuchnię i pomieszczenia sanitarne
W jakich budynkach można stosować wentylacje zbiorczą? w budynkach średniowysokich
Przykłady typowych kominówek wentylacji zbiorczej ???
Różnica w obliczeniach momentu przęsłowego [Mo] w stropie DZ3 i akermanie polega na ?? Moment przęsłowy jest zwiększony o wartość: (q*l^2)/8 w stropie DZ-3, Akerman ma tylko 4/5Mo
Różnica w obliczeniach momentu podporowego [Mpk] w stropie DZ3 i Akermanie polega NA NICZYM!!
Przy środniku obetonowanym stropu Kleina moment wynosi q*l2/10
Przy środniku nie obetonowanym stropu Kleina moment wynosi q*l2/8
Rozpiętość obliczeniowa płyty na dźwigarach I wynosi: osiowy rozstaw belek - szerokość stopki belki
* γfi*Gki + *γfi*ψ0i*Qki jest to kombinacja podstawowa obciążeń i poszczególne wyrazy wynoszą...kombinacja podstawowa obciążeń w SGN i po kolei wyrazy oznaczają:
γfi - współczynnik bezpieczeństwa
G - obciążenie stałe
ψ0i - współczynnik jednoczesności obciążeń zmiennych
Q - obciążenia zmienne
Czym różni się mur kamienny rzędowy od warstwowego? W murze warstwowym w jednym miejscu w jednej warstwie może być wiele kamieni a w rzędowym tylko jeden
Ze względu na pracę statyczną mury dzielimy na: o powierzchniach pionowych i łęki i sklepienia
Szkic zakończenia komina czapą betonową
Nazwa stropu DZ, TK, NH pochodzi od nazwisk autorów
Różnica między ryzalitem, a uskokiem polega na niczym
Narysować osie konstrukcyjne ścian
Zasady projektowania dylatacji pionowej i poziomej w warstwie zewnętrznej muru. pionowa co 6 m osłonowa pozioma co 3 kondygnacje lub co 9m pionowa (nośna co 25-60 metrów)
Kiedy stosujemy wkłady z blachy nierdzewnej w kominach murowych? Gdy do opalania używa się gazu ziemnego
Co to są przewody awaryjne i czy je się obecnie stosuje (w murach kominowych)? nie korzysta się z nich, służyły do podłączenia dodatkowego ogrzewania w razie takiej konieczności
Wzór M=q*l2/8+2/3*p*l2/8 stosujemy do obliczania do obliczania momentu podporowego dla DZ-3 ze schematem obustronnego częściowego utwierdzenia
Wzór M=q*l2/8+0,85*p*l2/8 stosujemy do obliczania do obliczania momentu przęsłowego dla stropu żerań [?]
Obciążenia obliczeniowe są to obciążenia charakterystyczne przemnożone przez odpowiedni współczynnik bezpieczeństwa uwzględniający możliwość wystąpienia obciążeń niekorzystniejszych od obciążeń charakterystycznych, a ??obliczenia?? /obciążenia/ charakterystyczne są to obciążenia o przyjętym prawdopodobieństwie przekroczenia w kierunku niebezpiecznym w ciągu określonego czasu lub gdy nie ma statystyk ustalana odpowiednio do sposobu użytkowania.
