SPAWANIE W GAZACH OCHRONNYCH, odlewnictwo


SPAWANIE W GAZACH OCHRONNYCH:

  1. TIG - wolfram obojętny gaz

    1. Spoiwo

    2. Elektroda wolframowa nietopliwa pokryta torem (jonizacja przestrzeni łukowej)

    3. Poduszka gazu szlachetnego (argon, hel)osłaniająca elektrodę i spoiwo oraz jeziorko ciekłego metalu

    4. Uchwyt pistoletowy doprowadzający gaz i prąd

0x01 graphic

  1. MIG/MAG - metal obojętny gaz

    1. Szpula z elektrodą ciągłą

    2. Układ prostująco podający elektrodę

    3. Tuleja doprowadzająca prąd

    4. Uchwyt pistoletowy

    5. Poduszka gazów ochronnych (ochraniających spoinę elektrodę i kroplę)

0x01 graphic

SPAWANIE ATOMOWE (WODOROWE)

H2=H+H+Q

H+H-Q=H2

Spawanie atomowe jest zwane wodorowym, gdyż odbywa się w atmosferze wodoru. Nośnikiem ciepła jest wodór atomowy (H). Łuk jarzy się między dwiema elektrodami wolframowymi.

0x01 graphic

    1. Elektrody wolframowe

    2. Uchwyt pistoletowy

    3. Spoiwo

    4. Poduszka wodorowa

    5. Materiał rodzimy

Tą metodą nie spawamy miedzi nawet odtlenionej. Nie spawamy metali z tlenem

SPAWANIE PLAZMOWE

Plazma - silnie zjonizowany gaz

Gaz zjonizowany - gaz, z którego zdmuchnięto część powłoki elektronowej

Temperatura plazmy jest od kilku do kilkudziesięciu stopni Celsjusza. Do cięcia używa się plazmy 20000°C, do mikro używa się plazmy 5-10000°C. Plazmę uzyskuje się z argonu lub azotu.

      1. Elektroda wolframowa nietopliwa

      2. Korpus uchwytu pistoletowego

      3. Przekładka termo izolująca

      4. Elektroda miedziana chłodzona

      5. Generator wysokiej częstotliwości

      6. Źródło prądu

0x01 graphic

SPAWANIE ELEKTRONOWE - wykorzystywane jest w przemyśle lotniczym ze względu na wysoką jakość spoin odbywa się w próżni bez dodawania spoiwa nośnikiem energii jest wiązka elektronów. Spoina ma charakter nożowy z minimalną strefą wpływu ciepła.

W materiałach uderzają elektrony wpływają do środka i są hamowane topi się oddają energię i rozrywają powierzchnię (proces cykliczny).

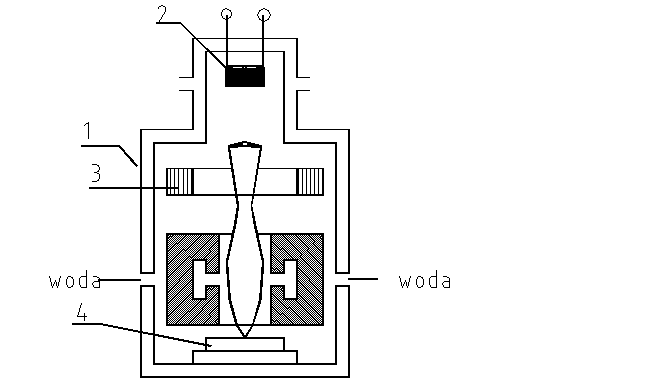

0x01 graphic

      1. Komora próżniowa chłodzona wodą

      2. Układ katodowy - wyemitowanie elektronów

RODZAJE ZŁĄCZ SPAWANYCH:

-złącze doczołowe

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Rodzaje spoin: a) spoina V, b) spoina X, c) spoina pachwinowa, d) spoina HV, e) spoina K.
