sprawozdanie z ćwiczenia nr1-MiUO, AM Gdynia, Maszyny i urzadzenia okretowe, Labolatorium


LABORATORIUM MASZYN I URZĄDZEŃ OKRĘTOWYCH

AKADEMIA MORSKA W GDYNI

KATEDRA SIŁOWNI OKRĘTOWYCH

ĆWICZENIE NR 1

TEMAT:

BADANIE POMP WIROWYCH, CHARAKTERYSTYKI, STRATY, ZAPOTRZEBOWANIE MOCY.

Prowadzący:

Nazwisko i imię:

Data ćwiczenia:

Ocena:....................... Data:....................

I. Opis stanowiska

W skład stanowiska badawczego wchodzą dwie pompy wirowe, odśrodkowe, jednostopniowe, poziome napędzane silnikami elektrycznymi prądu stałego.

Dane techniczne pomp:

Dane techniczne silników:

Konstrukcja stanowiska badawczego umożliwia następujące warianty pracy:

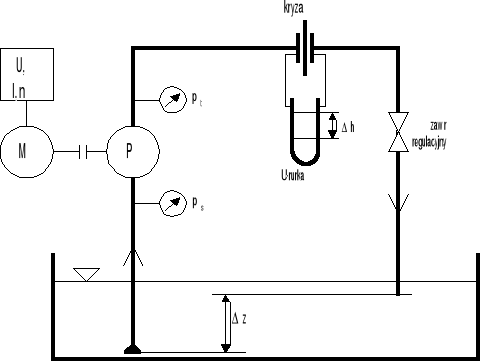

Uproszczony schemat stanowiska badawczego:

0x01 graphic

P - pompa,

M - silnik napędzający pompę,

U - woltomierz,

I - amperomierz,

n - miernik obrotów.

II. Technika badań

Badanie układu polega na pomiarze następujących wielkości:

  1. prędkości obrotowej wirnika pompy n,

  2. ciśnienia ssania ps,

  3. ciśnienia tłoczenia pt,

  4. spadku ciśnienia na kryzie pomiarowej h,

  5. napięcia zasilającego pompy,

  6. natężenia prądu płynącego przez pompy,

a następnie na obliczeniu pozostałych wartości:

  1. użytecznej jednostkowej pracy pompy Y,

  2. wydajności rzeczywistej Q,

  3. mocy silnika elektrycznego,

  4. mocy użytecznej pomp,

  5. sprawności pomp.

III. Przebieg badań

Pomiary wykonuje się dla uzyskania następujących charakterystyk pompy nr 1 oraz pompy nr 2

Y=f(Q) N=f(Q) =(Q)

dla trzech wybranych prędkości obrotowych (2000 obr/min, 2400 obr/min, 2800 obr/min).

W tym celu zmienia się sześciokrotnie ustawienie zaworu na rurociągu tłocznym (regulacja wydajności pompy) włączając w to zupełne zamknięcie, co pozwala określić statyczne wysokości podnoszenia przy poszczególnych prędkościach obrotowych wirników pomp i odczytuje wielkości wymienione w punkcie II.

IV. Wzory i dane do obliczeń

  1. Wydajność rzeczywista pompy:

0x01 graphic

gdzie:

h - spadek ciśnienia na kryzie pomiarowej [mmHg],

ρ - gęstość wody ρ=1000 kg/m3,

  1. Użyteczna jednostkowa praca pompy:

0x01 graphic

gdzie:

pt - ciśnienie tłoczenia [Pa],

ps - ciśnienie ssania [Pa],

g = 9,81 m/s2,

z - pionowa odległość króćca ssącego i tłocznego z=0,2 m.

  1. Moc pobierana przez silnik

Ns = U . I [W]

gdzie:

U - napięcie silnika,

I - natężenie prądu pobierane przez silnik.

  1. Moc na wale

Nw = Ns .s [W]

gdzie:

s - sprawność silnika elektrycznego, s=0,97

  1. Moc użyteczna

Nu = Yst . Q . ρ [W]

  1. Sprawność pompy

0x01 graphic
[-]

V. Tablice wielkości mierzonych i obliczonych

Tabela 1. Pompa nr 1- tabela pomiarowa

Seria pomiaru

n

nr pomiaru

ps [mmHg]

pt [MPa]

h [mmHg]

U [V]

I [A]

1

2000

1

0

0,165

0

180

2,2

2000

2

-18

0,155

56

170

3

2000

3

-20

0,15

112

175

3,5

2000

4

-30

0,138

168

175

3,5

2000

5

-42

0,121

224

175

3,75

2000

6

-58

0,095

280

170

3,75

















2

2400

1

0

0,24

0

205

3,5

2400

2

-13

0,219

64

200

4,5

2400

3

-22

0,215

128

200

5

2400

4

-36

0,198

192

200

5,25

2400

5

-51

0,172

256

200

5,25

2400

6

-62

0,094

320

195

5

















3

2800

1

0

0,315

0

230

5,5

2800

2

-17

0,29

72

225

5,6

2800

3

-30

0,28

144

225

6

2800

4

-46

0,262

216

225

6,5

2800

5

-60

0,203

288

225

6,5

2800

6

-71

0,104

360

220

6,5

Tabela 2. Pompa nr 2 - tabela pomiarowa

Seria pomiaru

n

nr pomiaru

ps [mmHg]

pt [kG/cm2]

h [mmHg]

U [V]

I [A]

1

2000

1

0

1,52

0

175

3

2000

2

-17

1,4

44

175

3,5

2000

3

-27

1,26

88

180

3,75

2000

4

-38

1,15

132

175

4

2000

5

-52

0,91

176

175

4

2000

6

-67

0,65

220

175

4

















2

2400

1

0

2,2

0

210

4

2400

2

-18

2,09

52

210

4,5

2400

3

-33

1,72

104

210

4,75

2400

4

-47

1,22

156

210

4,75

2400

5

-64

1,01

208

210

4,8

2400

6

-82

0,75

260

210

5

















3

2800

1

0

2,95

0

245

5,25

2800

2

-21

2,63

61

245

5,75

2800

3

-39

2

122

245

5,75

2800

4

-57

1,58

183

245

6,25

2800

5

-75

1,21

244

245

6,25

2800

6

-95

0,82

305

240

6

Tabela 3. Pompa nr 1 - tabela obliczeniowa

Seria pomiaru

n

nr pomiaru

ps [Pa]

pt [Pa]

Q [m3/s]

Y [m2/s2]

Ns [W]

Nw [W]

Nu [W]

 

1

2000

1

0

165000

0

166,962

396

384,12

0

0

2000

2

- 2399.80

155000

0,0009

159,361

510

494,7

152,563

0,308

2000

3

-2666.44

115000

0,0013

119,628

612,5

594,125

161,963

0,272

2000

4

- 3999.67

138000

0,0016

143,961

612,5

594,125

238,712

0,401

2000

5

- 5599.53

121000

0,0019

128,561

656,25

636,563

246,154

0,386

2000

6

- 7732.69

95000

0,0021

104,694

637,5

618,375

224,118

0,362















2

2400

1

0

240000

0

241,962

717,5

695,975

0

0

2400

2

- 1733.19

219000

0,0010

222,69

900

873

227,915

0,261

2400

3

- 2933.09

215000

0,0014

219,895

1000

970

318,268

0,328

2400

4

- 4799.60

198000

0,0017

204,761

1050

1018,5

362,97

0,356

2400

5

- 6799.44

172000

0,0020

180,761

1050

1018,5

369,997

0,363

2400

6

- 8265.99

94000

0,0022

104,227

975

945,75

238,524

0,252















3

2800

1

0

315000

0

316,962

1265

1227,05

0

0

2800

2

- 2266.48

290000

0,001086

294,228474

1260

1222,2

319,391

0,261

2800

3

- 3999.67

280000

0,001535

285,96166

1350

1309,5

438,997

0,335

2800

4

- 6132.83

262000

0,00188

270,094812

1462,5

1418,63

507,826

0,357

2800

5

- 7999.34

203000

0,002171

212,96132

1462,5

1418,63

462,348

0,325

2800

6

- 9465.89

104000

0,002427

115,427862

1430

1387,1

280,178

0,201

Tabela 4. Pompa nr 2 - tabela obliczeniowa

Seria pomiaru

n

nr pomiaru

ps [Pa]

pt [Pa]

Q [m3/s]

Yuk [m2/s2]

Ns [W]

Nw [W]

Nu [W]

 

1

2000

1

0

152000

0

153,962

525

509,25

0

0

2000

2

- 2266.48

140000

0,0008

144,228

612,5

594,125

122,391

0,206

2000

3

- 3599.70

126000

0,0012

131,561

675

654,75

157,886

0,241

2000

4

- 5066.25

115000

0,0014

122,028

700

679

179,357

0,264

2000

5

- 6932.76

91000

0,0016

99,894

700

679

169,54

0,249

2000

6

- 8932.60

65000

0,0018

75,894

700

679

144,011

0,212

















2

2400

1

0

220000

0

221,962

840

814,8

0

0

2400

2

- 2399.80

209000

0,000923

213,361

945

916,65

196,83

0,214

2400

3

- 4399.64

172000

0,001305

178,361

997,5

967,575

232,697

0,240

2400

4

- 6266.15

122000

0,001598

130,228

997,5

967,575

208,084

0,215

2400

5

- 8532.63

101000

0,001845

111,494

1008

977,76

205,711

0,210

2400

6

- 10932.43

75000

0,002063

87,894

1050

1018,5

181,309

0,178

















3

2800

1

0

295000

0

296,962

1286,25

1247,66

0

0

2800

2

- 2799.77

263000

0,000999

267,761

1408,75

1366,49

267,538

0,195

2800

3

- 5199.57

200000

0,001413

207,161

1408,75

1366,49

292,726

0,214

2800

4

- 7599.37

158000

0,001731

167,561

1531,25

1485,31

289,982

0,195

2800

5

- 9999.18

121000

0,001998

132,961

1531,25

1485,31

265,7

0,178

2800

6

- 12665.63

82000

0,002234

96,627

1440

1396,8

215,885

0,154

VI. Obliczenia wykonane dla jednego wybranego przypadku

Pompa nr 1,

Zawór całkowicie otwarty,

n = 2000 [obr/min],

ps = -58 [mmHg] = - 7732.697 [Pa],

pt = 0,095 [MPa] = 95000 [Pa],

h = 280 [mmHg]

U = 170 [V],

I = 3,75 [A],

ρ = 1000 [kg/m3],

g = 9,81 [m/s2],

z = 0,2 m,

s = 0,97.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Ns = U . I [W]

Ns = U . I = 170 . 3,75 = 637,5 [W]

Nw = Ns .s [W]

Nw = Ns .s = 637,5 . 0,97 = 618,375 [W]

Nu = Y . Q . ρ [W]

Nu = Y . Q . ρ  104,695 . 0,00214 . 1000 = 224 [W]

0x01 graphic
[-]

0x01 graphic
[-]

VII. Charakterystyki pomp

Wykres charakterystyki pompy nr 1 dla trzech prędkości obrotowych.

0x01 graphic

Wykres charakterystyki pompy nr 2 dla trzech prędkości obrotowych.

0x01 graphic

Wykres charakterystyk mocy użytecznej i sprawności dla pompy nr 1 dla trzech prędkości obrotowych.

0x01 graphic

VIII. Wnioski

Obie pompy są tego samego typu, w związku z tym powinny posiadać takie same charakterystyki (ta sama wydajność Q, przy danej użytecznej jednostkowej pracy pompy Y). Jak się jednak okazuje, są różnice i to znaczne. Wynikają one z tego, że pompy nie są nowe i straty w pompach są różne (tabela 3 i 4). Główny wpływ na te różnice mają straty objętościowe. Należy uwzględnić również błędy, które wystąpiły podczas odczytu wielkości z przyrządów pomiarowych. Pomiary prowadzone nie są również idealne ze względu na zawór, który jak się później okazało był nieco przymknięty.
