Budownictwo wodne:

QSNW = 4,94 [m3⋅s-1] Qm3% = 93,71 [m3⋅s-1]

VSNW = 0,898 [m⋅s-1] Vm3% = 2,15 [m⋅s-1]

hSNW = 0,95 [m] hm3% = 5,20 [m]

Obliczenie wysokości prędkości:

0x01 graphic

gdzie: k - wysokość prędkości

α = 1,0

g - przyspieszenie ziemskie = 9,81 [m⋅s-2]

Dane wg. schematu obliczeniowego:

h = 0,35 [m]

P = NPP - rz. dna = 4,75 [m]

a = Qm - rz. kor. prog. =0,36 [m]

P = h = 0,50 [m] dla prog. ruchomego

a = 4,61 [m] dla prog. ruchomego

Obliczenie światła jazu:

0x01 graphic

0x01 graphic

0x01 graphic

q - wydatek jednostkowy

  1. dla jazu stałego

μ1 = 0,83

μ2 = 0,67

0x01 graphic

0x01 graphic

  1. dla jazu ruchomego

μ1 = 0,83

μ2 = 0,62

0x01 graphic
0x01 graphic

Obliczenie współczynnika dławienia bocznego:

0x01 graphic
bu= 4,47 [m]

df = 1,0 [m] - szerokość filara

Sprawdzenie warunków:

I warunek: Brz > n ⋅ (bu + bf)

12 > 2 ⋅ (4,47 + 1,0)

12 > 10,94 [m] ← warunek spełniony

II warunek: 0x01 graphic
H0 = 4,61 + 0,35 + 0,233 = 5,193 [m]

hz = a = 4,61 [m]

0x01 graphic

0,88 ≤ 0,90 ← warunek spełniony

Jeżeli spełnione są dwa warunki, to liczymy ze wzoru:

0x01 graphic

Jeżeli nie jest spełniony choć jeden z warunków, wówczas liczymy ze wzoru:

0x01 graphic

gdzie: Brz - szerokość rzeki (12,0 [m] z tematu)

n - ilość sekcji przelewowych

df - szerokość filara (przyjmowana 0,8 ÷ 1,2 [m])

ξp - współczynnik odpływu przyczółka

ξf - współczynnik odpływu filara

ξp = 0,5 - „Jazy zasady projektowania”, cz I Prof. T. Bednarczyk.

ξf = 0,618

0x01 graphic

0x01 graphic

0x01 graphic

0x08 graphic

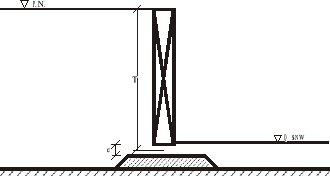

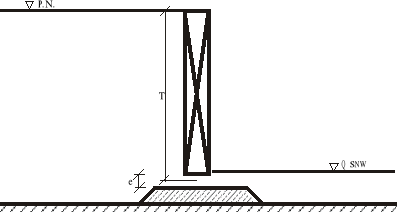

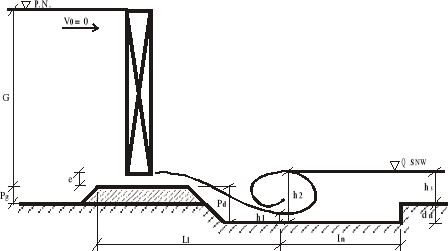

Obliczenie pierwszej i drugiej głębokości sprzężonej:

Rys. 1

e = 0,13

T=4,19

e/T = 0,03106 → ε' = 0,612

0x01 graphic

h1 = ε' ⋅ e = 0,612 ⋅ 0,13 = 0,079 [m]

0x01 graphic

hs = 0,95 [m]

h2 = 1,51 [m]

h2 > hs → odskok niezatopiony

dn = (1,1 ÷ 1,2) ⋅ (h2 - hs)

dn = 1,1 ⋅ 0,56 =0.62≈ 0,65 [m]

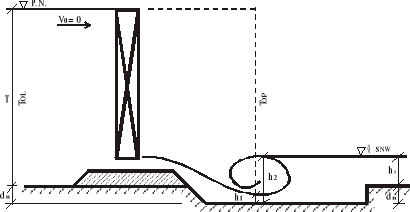

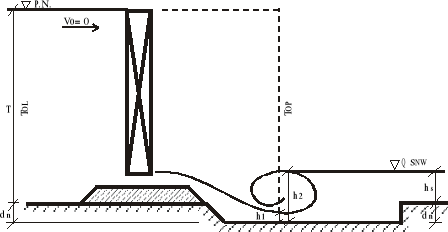

0x08 graphic

Rys. 2

TOL = dn + T'

T' = 4,25 [m]

TOL = 0,65 + 4,25 = 4,90 [m]

0x01 graphic

ϕ = 0,95

α = 1,0

g = 9,81[m⋅s-2]

h1 = ?

qn =0,968 [m3⋅s-1⋅m-1]

założono h1 = 0,105 [m]

0x01 graphic

TOL = TOP

0x01 graphic

0x01 graphic

δ ∉ <1,0 ÷ 1,05> → warunek niespełniony

Dalszy ciąg obliczeń:

hs = 0,95 [m]

h2 = 1,30 [m] h2 > hs → odskok niezatopiony

dn = (1,1 ÷ 1,2) ⋅ (h2 - hs)

dn = 1,1 ⋅ (1,30 -0,95) ≈ 0,38 [m]

TOL = dn + T'

T' = 4,25 [m]

TOL = 0,38 + 4,25 = 4,63 [m]

założono h1 = 0,109 [m]

0x01 graphic

TOL ≅ TOP

0x01 graphic

0x01 graphic

δ ∈ <1,0 ÷ 1,05> → warunek spełniony

0x08 graphic

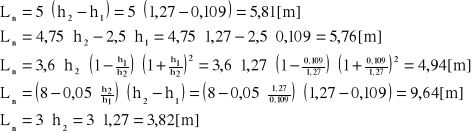

Obliczenie długości niecki wypadowej:

Rys. 3

0x01 graphic

0x01 graphic

0x01 graphic

Lc = L1 + Lnsr = 4,09 + 5,58 = 9,67≈9,70 [m]

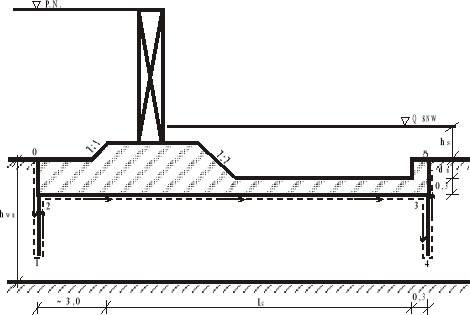

Obliczenie długości drogi filtracji pod budowlą:

0x08 graphic

Rys. 4

  1. Metoda Bligh'a:

Lrz ≥ Lbezp

Lrz = L0-1 + L1-2 + L2-3 + L3-4 + L4-5 +L5-6= 3,50 + 2,80 + 3,00 + 9,67 + 2,00 + 2,70 = 24,27 [m]

Lbezp = CB ⋅ H =6,0 ⋅ 3,80 = 22,80 [m] CB = 6,0 dla ily, gliny miękoplastyczne

23,67 ≥ 22,80 → Warunek spełniony.

  1. Metoda Lena:

Lrz ≥ Lbezp

Lrz = Lpionowe + (Lpoziome)/3 = 11,00+(12,67)/3= 15,22 [m]

Lbezp = CL ⋅ H = 3,0 ⋅ 3,80 = 11,40 [m] CL = 3,0 dla ily, gliny miękoplastyczne

15,22 ≥ 11,40 → Warunek spełniony.

Oba warunki zostały spełnione. Zaprojektowano dwie ścianki szczelne.

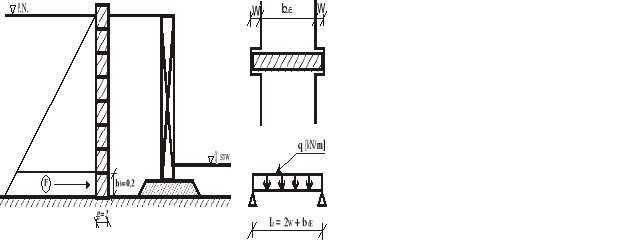

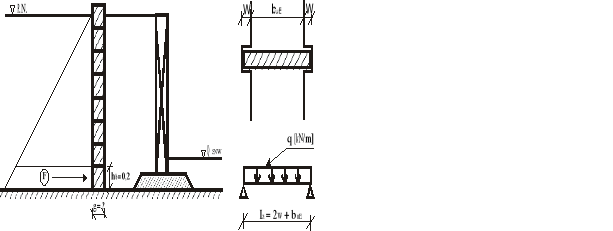

Obliczenie wymiarów belek zamknięcia remontowego:

0x08 graphic

Rys. 5

Dane wyjściowe:

Głębokość wnęk remontowych wr = 0,35 [m]

Wysokość belki zamknięcia remontowego hb = 0,2 [m]

q = F ⋅ γw

δdop = 80 ÷ 110 [KG⋅cm-2]

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Poszukujemy szerokości belki:

0x01 graphic

q = F ⋅ γw = 0,93 ⋅ 10 = 9,3 [kN] γw = 10 [kN]

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

g ≥ 0,115 [m]

Szerokość belki zamknięcia remontowego wynosi g = 0,115 [m] = 11,5 [cm].

Przyjęte g = 12 [cm]

Obliczenie ciężarów:

Powierzchnia zasuwy: F = (buε + 2 ⋅ w) ⋅ hz = (5,15 + 2 ⋅ 0,35) ⋅ 4,25 = 24,86 [m2]

  1. Wg Schotlitsch:

0x01 graphic

  1. Wg Brerziński:

0x01 graphic

  1. Wg Jefimowicz:

0x01 graphic

0x01 graphic

0x01 graphic

Gw = 0,7 ⋅ Gz = 13,02 ⋅0,7 = 9,11 [T] = 91,1 [kN]

qk - ciężar 1 mb kładki wynosi 0,1 [t/m3]

Lk - długość kładki wynosi 12,8 [m]

Gk = qk ⋅ Lk = 0,1 ⋅ 12,8 = 1,28 [T/m3] = 12,8 [kN]

GD = VD ⋅ γb γ b = 24 [kN/m3]

VD = 248,03 [m3]

GD = 288, ⋅ 24 = 7066,80 [kN]

Gf = Vf ⋅ γb

Vf=21,74[m3] γ b = 24 [kN/m3]

Gf = 21,74 ⋅ 24 = 521,76 [kN]

Wg = Vwg ⋅ γw γ w = 10 [kN/m3]

Wg = 182,40 ⋅ 10 = 1824,0 [kN]

Wd = Vwd ⋅ γw γ w = 10 [kN/m3]

Wd = 109,44 ⋅ 10 = 1094,40 [kN]

H1 = 2361,60 [kN]

H2 = 339,50 [kN]

Pf = P ⋅ Z ⋅ γw = 29,51 ⋅ 12,8⋅ 10 = 3777,28 [kN]

gdzie: P - pole wykresu parcia

Z - szerokość doku

Pg = P ⋅ Z ⋅ γw = 13,00 ⋅ 12,8 ⋅ 10 = 1664,00 [kN]

gdzie: P - pole wykresu parcia

Z - szerokość doku

Obliczenie współczynnika bezpieczeństwa na przesunięcie:

0x01 graphic
(dla IV klasy budowli)

gdzie: f - współczynnik tarcia dla gliny piaszczystej 0,43

G - wypadkowa wszystkich ciężarów 10741,06 [kN]

V - suma sił wypierających (Pf + Pg) 5441,28 [kN]

Wx - różnica parcia poziomego wody górnej i dolnej (H1 - H2) 2022,10 [kN]

0x01 graphic

np = 1,12 > 1,05 warunek spełniony.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
