POLITECHNIKA LUBELSKA w LUBLINIE
LABORATORIUM PODSTAW ELEKTRONIKI		Ćwicz. nr 6
TEMAT: Badanie tranzystorowych wzmacniaczy mocy.		DATA:
	GRUPA:	OCENA:

Cel ćwiczenia:

Celem ćwiczenia było poznanie tranzystorowych wzmacniaczy mocy klasy B i AB oraz przeprowadzenie pomiarów w celu porównania obu typów wzmacniaczy.

Badanie właściwości wzmacniacza przeciwsobnego pracującego w klasie B

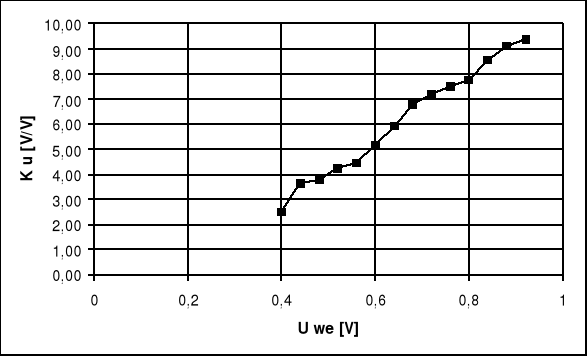

Uwe	V	0,4	0,44	0,48	0,52	0,56	0,6	0,64
Uwy	V	1	1,6	1,8	2,2	2,5	3,1	3,8
Ku	V/V	2,50	3,64	3,75	4,23	4,46	5,17	5,94

0,68	0,72	0,76	0,8	0,84	0,88	0,92
4,6	5,2	5,7	6,2	7,2	8	8,6
6,76	7,22	7,50	7,75	8,57	9,09	9,35

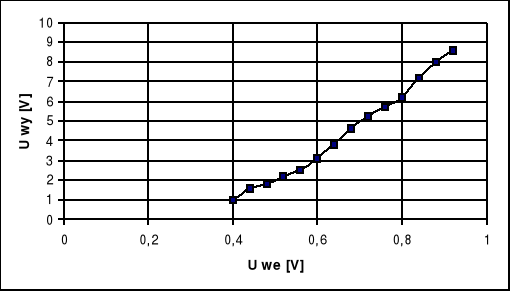

Charakterystyka dynamiczna wzmacniacza U_wy = f (U_we)

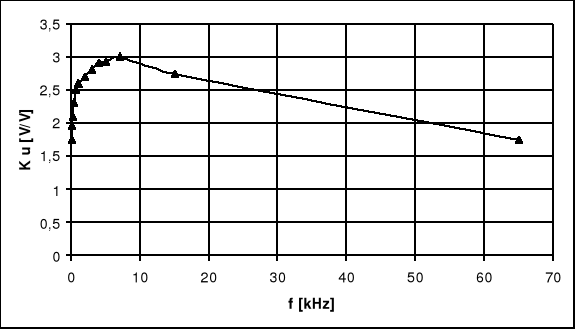

Charakterystyka pasmowa wzmacniacza K_u = f (f)

fg	kHz	0,1	0,2	0,3	0,5	0,8	1
Uwy	V	0,7	0,78	0,84	0,92	1	1,04
Ku	V/V	1,75	1,95	2,1	2,3	2,5	2,6

2	3	4	5	7	15	65
1,08	1,12	1,16	1,17	1,2	1,1	0,7
2,7	2,8	2,9	2,925	3	2,75	1,75

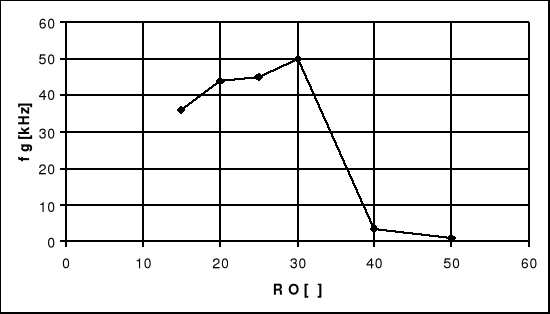

Wyznaczenie zależności rezystancji dopasowania w funkcji częstotliwości

R₀ = f (f)

E_g = 0,4 V

fg	kHz	1	3,5	50	45	44	36
R0	ၗ	50	40	30	25	20	15

Badanie właściwości wzmacniacza przeciwsobnego pracującego w klasie AB

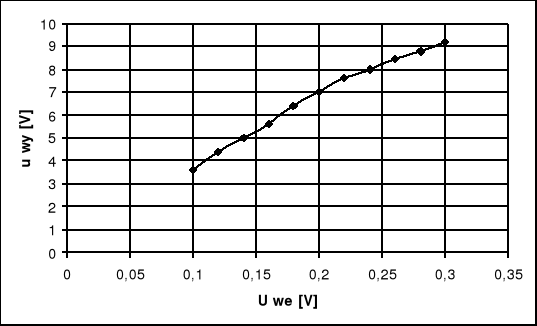

Charakterystyka dynamiczna wzmacniacza U_wy = f (U_we)

Uwe	V	0,1	0,12	0,14	0,16	0,18
Uwy	V	3,6	4,4	5	5,6	6,4
Ku	V/V	36,0	36,7	35,7	35,0	35,6

0,2	0,22	0,24	0,26	0,28	0,3
7	7,6	8	8,47	8,8	9,2
35,0	34,5	33,3	32,6	31,4	30,7

Charakterystyka pasmowa wzmacniacza K_u = f (f)

E_g = 0,1 V

fg	kHz	0,02	0,025	0,043	0,1	0,2	0,3	0,5	0,8
Uwy	V	2,4	2,6	2,9	3,1	3,3	3,4	3,5	3,6
Ku	V/V	24	26	29	31	33	34	35	36

1	2	3	5	6	7,4	8,8	15	20
3,7	3,6	3,6	3,5	3,2	3	2,8	1,75	1,1
37	36	36	35	32	30	28	17,5	11

Obliczenie mocy pobieranej przez jeden tranzystor

I_b = 1 mA

I_c = 8 mA

U_be = 0,2683V

U_ce = 11,67 V

Wnioski:

.....................................................................................................................................................................................................................................................................................................................................................................................................................................................................

..............................................................................................................................................................................................................................................................................................................

---
