ELEKTRONICZNE PRZETWORNIKI RÓŻNICY CIŚNIEŃ

PR-28, PR-50, PR-54 i PR-50G

DOKUMENTACJA TECHNICZNO-RUCHOWA

  1. WSTĘP

1.1. Niniejsza DTR jest dokumentem dla użytkowników elektronicznych przetworników różnicy ciśnień typ

PR-28, PR-50, PR-54 i PR-50G, zawierającym dane oraz wskazówki niezbędne do zapoznania się z zasadami ich funkcjonowania i sposobem obsługi.
Podano w niej także niezbędne zalecenia dotyczące instalowania i eksploatacji.

1.2.Dane dotyczące separatorów i przetworników PR-54 i PR-28 z separatorami, zawarte są
w DTR.SEPARATORY i „Kartach informacyjnych” separatorów.

1.3.Dodatkowe dane dotyczące przetworników PR-28 w wykonaniu iskrobezpiecznym, objętych Orzeczeniem KDB Nr 03.E.126X, zawarte są w załączniku oznaczonym DTR.PR...01 Załącznik Ex.
W trakcie instalowania i użytkowania w/w przetworników w wykonaniu Ex, należy posługiwać się DTR.PR...01 wraz z w/w Załącznikiem Ex.

  1. WYKAZ KOMPLETU DLA UŻYTKOWNIKA

Odbiorcy otrzymują przetworniki w opakowaniach jednostkowych i/lub zbiorczych. Wraz z przetwornikiem dostarcza się „Świadectwo wyrobu” będące jednocześnie kartą gwarancyjną. Do partii przetworników dołączone są „Dokumentacje techniczno ruchowe”. W przypadku zamówienia przetworników typ PR-54 z separatorami,
do niniejszej DTR dołączana jest
DTR.SEPARATORY, zawierająca dane dotyczące separatorów.

  1. PRZEZNACZENIE I CECHY CHARAKTERYSTYCZNE

3.1. Przetworniki różnicy ciśnień PR-28 i PR-50 służą do pomiaru poziomu w zbiornikach zamkniętych, oraz pomiaru różnic ciśnień na elementach spiętrzających jak filtry, kryzy i wszędzie tam, gdzie ciśnienie statyczne nie jest zbyt wysokie ( patrz. p. 5.1.2).

3.2. Przetworniki PR-54 z króćcami typu P przeznaczone są do pracy przy ciśnieniu statycznym do 4MPa, przetworniki PR-54 z pokrywami do montażu z zaworem blokowym przy ciśnieniu statycznym do 10 MPa
(patrz p. 5.2.2).

3.3. Jeżeli zachodzi konieczność pomiaru medium charakteryzującego się dużą lepkością, zawartością zawiesin
i zanieczyszczeń, korozyjnością, podwyższoną temperaturą itp., wtedy należy zastosować przetworniki PR-54
z jednym separatorem, lub inteligentny przetwornik różnicy ciśnień APR-2000 z jednym separatorem
lub APR-2200 z dwoma separatorami.

3.4. Przetworniki PR-50G przeznaczone są do pomiaru ciśnienia, podciśnienia oraz różnicy ciśnień gazów nieagresywnych. Typowymi zastosowaniami są pomiary ciśnień podmuchów, ciągów kominowych lub ciśnień -podciśnień w komorach paleniskowych. Dopuszcza się przeciążenie przetwornika do 35 kPa.

3.5. Przetworniki PR-28, PR-50, PR-54 i PR-50G generują sygnał przesyłowy 4...20mA w systemie
2 przewodowym, a przetworniki PR-50, PR-54 i PR-50G w wykonaniu specjalnym sygnał 0...20mA lub 0...10V w systemie 3 przewodowym.

  1. OZNACZENIA IDENTYFIKACYJNE. SPOSÓB OZNACZANIA PRZY ZAMAWIANIU

Każdy przetwornik jest zaopatrzony w tabliczkę znamionową na której znajdują się co najmniej następujące informacje: nazwa producenta, oznaczenie typu przetwornika, numer fabryczny, zakres pomiarowy, sygnał wyjściowy, napięcie zasilania, dopuszczalne ciśnienia statyczne. Sposób oznaczeń przy zamawianiu i rodzaje wykonań- wg aktualnych „Kart informacyjnych”, lub „Katalogu”.

  1. DANE TECHNICZNE PRZETWORNIKÓW PR-28, PR-50, PR-54, PR-50G

5.1. PR-28, PR-50. Dane techniczne

5.1.1. PR-28, PR-50. Zakresy pomiarowe

Przetworniki PR-28 wykonywane są na dowolny zakres w przedziale 4kPa do 2,5 MPa.

Polecane zakresy standardowe: 40; 100; 250; 600kPa; 1; 1;6; 2,5MPa

-10...10; -100...100kPa

0x08 graphic
0x08 graphic
Przetworniki PR-50 wykonywane są na dowolny zakres w przedziale 1kPa do 2,5 MPa.

Polecane zakresy standardowe: 10, 40; 100; 250; 600kPa; 1; 1;6; 2,5MPa

-5...5; -10...10; -100...100kPa

0x08 graphic
5.1.2. PR-28, PR-50. Parametry metrologiczne

UWAGA:

  1. Realizacja pomiaru różnicy ciśnień przetwornikiem PR-28 lub PR-50 w warunkach ciśnienia statycznego wyższego niż dopuszczalne przeciążenie jest ryzykowne. W takiej sytuacji polecamy zastosowanie przetworników APR-2000 lub PR-54 odpornych na przeciążenie pełnym ciśnieniem statycznym do 4MPa.

  2. Dla zakresów poniżej 10kPa, oraz dla wykonań specjalnych, błąd podstawowy i błąd od wpływu temperatury należy przyjmować wg aktualnych „Kart informacyjnych”, lub wg uzgodnień z dostawcą.

5.1.3. Parametry elektryczne

5.1.3.1. PR-28. Parametry elektryczne

Sygnał wyjściowy 4÷20mA w systemie dwuprzewodowym

Zasilanie 10,5 ÷ 30VDC, nominalne 24V, Ex max 28V

0x08 graphic
Błąd od zmian napięcia zasilania 0,005% /V

0x08 graphic
Rezystancja obciążenia wraz z rezystancją

linii (dla wyjścia prądowego)

Próba wytrzymałość izolacji 500 VAC lub 750 VDC

Ochrona od przepięć patrz p. 9.3

5.1.3.2. PR-50 , PR-54 i PR-50G Parametry elektryczne

Sygnał wyjściowy 4 ÷ 20 mA w systemie dwuprzewodowym

0 ÷ 20 mA w systemie trzyprzewodowym

0 ÷ 10 V w systemie trzyprzewodowym

Zasilanie 10,5 ÷ 30 VDC (12 ÷ 30 VDC dla PR-50G) w systemie dwuprzewodowym.

22 ÷ 30 VDC ( system trzyprzewodowy)

0x08 graphic
0x08 graphic
Błąd od zmiany napięcia zasilania: 0,005% / V

Rezystancja obciążenia wraz z rezystancją

linii (dla wyjścia prądowego)

Próba wytrzymałości izolacji 500V AC lub 750V DC patrz p. 9.3
Ochrona od przepięć patrz p. 9.3

5.1.4. PR-28, PR-50, PR-54. Dopuszczalne parametry otoczenia

Zakres temperatur pracy -25ºC ÷ 80°C (temp. otoczenia)

Zakres temp. mierzonego medium -25°C ÷ 95°C- przy pomiarze bezpośrednim

powyżej 95°C-pomiar z zastosowaniem przedłużonej rurki impulsowej lub separatora w przypadku PR-54.

Zakres temp. kompensacji 0°C ÷ 70°C lub według uzgodnień

Wilgotność względna 0% ÷ 90%

Wibracje i udary w czasie pracy niepożądane

Nasłonecznienie niepożądane

5.1.5. PR-28, PR-50, PR-54. Materiały konstrukcyjne

Membrany separujące stal kwasoodporna 316Lss (00H17N14

Głowica pomiarowa stal kwasoodporna 316Lss (00H17N14M2)

Osłona części elektronicznej rura ze stali 304ss (0H18N9)

Puszka zaciskowa rura ze stali 304ss (0H18N9)

Przyłącze kątowe typ PD, DIN 43650 itamid

Ciecz wypełniająca wnętrze głowicy olej silikonowy

Powłoka kabla w przyłączu typ PK poliuretan

5.1.6. PR-28, PR-50, PR-54. Przyłącza ciśnieniowe

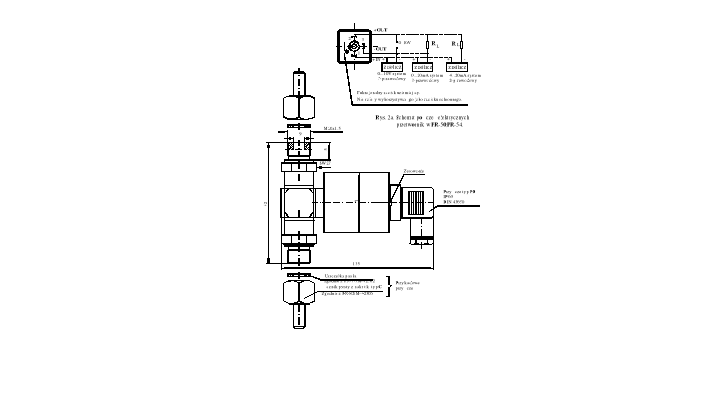

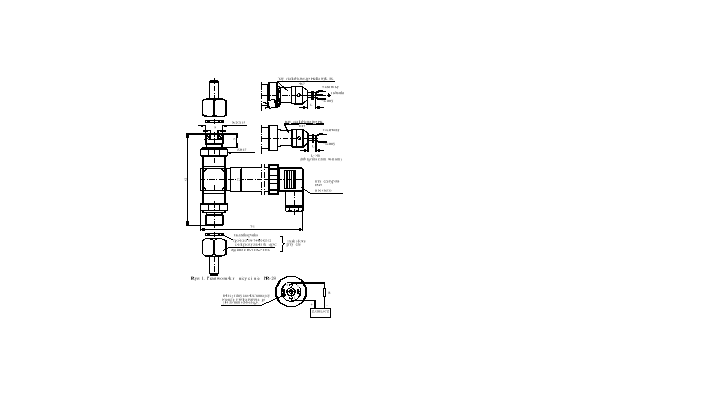

Przyłącza typ P z króćcami M20 x 1,5 jak na rys. 1, 2, 3.

Przyłącza typ C z pokrywami do montażu na bloku zaworowym (dla PR-54) jak na rys.3.

Przyłącza separatorowe (dla PR-54): wg DTR.SEPARATORY, oraz „Kart informacyjnych” separatorów.

5.1.7. Przyłącza elektryczne i stopień ochrony obudowy wg PN-EN 60529:2003

PR-28 z przyłączem DIN43650 typu PD - stopień ochrony IP65

PR-50, PR-54 z przyłączem DIN43650 typu PD - stopień ochrony IP54

PR-28 z przyłączem kablowym typu PK - stopień ochrony IP67

5.2. PR-54. Dane techniczne

5.2.1. PR-54. Zakresy pomiarowe

Przetworniki PR-54 wykonywane są na zakresy pomiarowe w przedziale 2 kPa do 200 kPa.

5.2.2. PR-54. Parametry metrologiczne

0x08 graphic

*-błąd ten może zostać wyeliminowany przez wyzerowanie przetwornika w warunkach ciśnienia statycznego

Dla przetworników z separatorami, dodatkowy błąd temperaturowy od wpływu separatorów podany jest w DTR.SEPARATORY i w „Kartach informacyjnych” separatorów.

5.2.3. PR-54. Parametry elektryczne. - jak w p. 5.1.3.2.

5.2.4. PR-54. Dopuszczalne parametry otoczenia - jak w p. 5.1.4.

5.2.5. PR-54. Materiały konstrukcyjne - jak w p. 5.1.5.

5.2.6. PR-54. Przyłącza ciśnieniowe - jak w p. 5.1.6.

5.2.7. PR-54. Przyłącza elektryczne typ PD DIN 43650 - stopień ochrony obudowy - IP54.

5.3. PR-50G. Dane techniczne

5.3.1. PR-50G. Zakresy pomiarowe:

Dowolny zakres pomiarowy w obszarze ciśnień 100Pa do 10kPa

Polecane zakresy standardowe: 0...100 Pa 0...200 Pa 0...500Pa

0...2 kPa 0...5 kPa; 0...10kPa

-50...50 Pa; -100...100 Pa -250...250Pa
-0,5...0,5 kPa -1...1 kPa -2,5...2,5 kPa -5...5kPa

5.3.2. PR-50G. Parametry metrologiczne

0x08 graphic

5.3.3. PR-50G. Parametry elektryczne - jak w p. 5.1.3.2.

5.3.4. PR-50G. Dopuszczalne parametry otoczenia

Zakres temperatur pracy -25°C ÷ 80°C (temp. otoczenia)

Zakres temp. kompensacji 5ºC ÷ 50ºC lub według uzgodnień

Wilgotność względna 0% ÷ 90%

Wibracje i udary w czasie pracy niepożądane

Nasłonecznienie niepożądane

5.3.5. PR-50G. Materiały konstrukcyjne

Adaptery i końcówki zaciskowe M20x1,5/∅6x1-mosiądz , C-316Ti

Zawór blokowy 316ss

Pozostałe materiały jak w p. 5.1.5.

5.3.6.. PR-50G. Przyłącza ciśnieniowe

Końcówki zaciskowe przystosowane do rurek plastikowych ∅6x1, oraz adaptery: M20x1,5 /∅6x1, lub adapter do bloku zaworowego (patrz również p.8.4. i rys.7)

5.3.7. PR-50G. Przyłącza elektryczne typ PD DIN 43650- stopień ochrony obudowy - IP54. ( rys.7)

6. BUDOWA. PRZYŁĄCZA CIŚNIENIOWE. PRZYŁĄCZA ELEKTRYCZNE

6.1. Zasada pomiaru

Elektroniczne przetworniki PR-28, PR-50, PR-54 i PR-50G, pracują na zasadzie przetwarzania, proporcjonalnych do mierzonej różnicy ciśnień, zmian rezystancji mostka piezorezystancyjnego, na standardowy sygnał prądowy lub napięciowy.

Elementem pomiarowym jest membrana krzemowa z wdyfundowanymi piezorezystorami.
W
PR-28, PR-50 i PR-54, membrana ta oddzielona jest od medium membraną separującą i cieczą manometryczną.

6.2. Budowa

6.2.1. Podstawowym zespołem przetworników różnicy ciśnień PR-28, PR-50, PR-54 jest głowica pomiarowa,
w której wejściowa różnica ciśnień zamieniana jest na sygnał elektryczny (niezunifikowany).

Mierzone medium wprowadzane jest do głowicy poprzez przyłącza typ P (rys.1, 2, 3) z gwintem M20x1,5
i oddzielone membranami separującymi ze stali kwasoodpornej.

Drugim elementem przetwornika jest zespół elektroniczny, który wzmacnia i standaryzuje sygnał wyjściowy. Wyposażony jest w potencjometry nastawy ,,zera” i ,,zakresu”.

Do pomiaru ciśnienia mediów gęstych, agresywnych chemicznie, oraz o wysokiej temperaturze, przetwornik
PR-54 jest dodatkowo wyposażany w przyłącze separatorowe w różnych wykonaniach, w zależności od warunków pracy i rodzaju medium (bliższe dane patrz DTR. SESEPARATORY).

Zespół elektroniczny wyposażony jest w elementy zabezpieczające przed przepięciami (patrz p.9.3.).

6.2.2. W przetworniku PR-50G głowica pomiarowa umieszczona jest wewnątrz obudowy. Przystosowana jest
do pomiaru niskich ciśnień gazów nieagresywnych z dopuszczalnym przeciążeniem do 35kPa. Przetwornik ten
w wersji podstawowej (ekonomicznej) wyposażony jest w końcówki zacisko
we przystosowane do elastycznej rurki 6x1, a w wersji przemysłowej dodatkowo w adaptery jak na rys. 7

6.3. Obudowy. Przyłącza elektryczne

6.3.1. Obudowa przetwornika PR-28, osadzona jest na głowicy w sposób nierozłączny. Z drugiej strony ma zamontowane przyłącze elektryczne typ PD z dławnicą PG-11, mocowane przy pomocy nakrętki i uszczelnione. W celu uzyskania dostępu do potencjometrów nastawy „zera” i „zakresu” należy odkręcić nakrętkę, co umożliwi odsunięcie przyłącza na długość przewodów łączących go z elektroniką.

6.3.2. Przetwornik PR-28 może być wyposażony również w przyłącze kablowe typ PK, montowane podobnie jak przyłącze PD, na zakończeniu rury obudowy, przy pomocy nakrętki. W korpusie przyłącza zamontowany jest na stałe i uszczelniony odcinek kabla o nominalnej długości 3m. Inne długości kabla wykonywane są zgodnie
z zamówieniem.

6.3.3. W przetwornikach PR-50, PR-54 i PR-50G podstawa przyłącza PD, osadzona jest na denku obudowy (wykonanej z rury Ø51) .

Dostęp do potencjometru “zera” jest możliwy po zdjęciu gumowego korka znajdującego się obok podstawy konektora. Aby uzyskać dostęp do potencjometru “zakresu” należy zdjąć osłonę kątową wraz z kostką zaciskową, odkręcić 2 nakrętki z przecięciami i odsunąć podstawę konektora na długość przewodów ( nie ściągać obudowy). Pokrętło potencjometru “zakresu” umiejscowione jest w głębi otworu na środku obudowy jaki odsłoni się po odjęciu podstawy konektora.

UWAGA:

We wcześniej produkowanej wersji przetwornika dostęp do potencjometru “zakresu” uzyskuje się po zdjęciu obudowy. W tym celu należy zdjąć osłonę kątową wraz z kostką, odkręcić 2 nakrętki
z przecięciami mocujące podstawę przyłącza i obudowę, a następnie zdjąć obudowę z głowicy i odsunąć ją na długość przewodów. Dotyczy to przetworników, z czerwonym kolorem zalewy wewnętrznej.

  1. MIEJSCE INSTALOWANIA PRZETWORNIKÓW

7.1. Uwagi ogólne

7.1.1. Elektroniczne przetworniki różnicy ciśnień mogą być instalowane zarówno wewnątrz jak i na zewnątrz pomieszczeń. Jeżeli przetwornik będzie pracować na otwartej przestrzeni, zaleca się aby był umieszczony
w budce lub pod zadaszeniem. Osłona nie jest konieczna w przypadku przetworników PR-28 z przyłączem kablowym typ
PK.

7.1.2. Należy wybrać miejsce instalowania, które powinno umożliwiać dostęp dla obsługi i ochronę od narażeń mechanicznych, określić sposób mocowania przetwornika i konfigurację przewodów impulsowych uwzględniając następujące uwarunkowania:

7.1.3. Należy zwrócić ponadto uwagę, na potencjalne źródła błędów pomiarów z winy instalacji jak np.: nieszczelności, zatykanie zbyt cienkich przewodów przez osady, zatrzymanie pęcherza gazowego
w przewodzie z cieczą, lub słupa cieczy w przewodzie gazowym itp.

7.2. Niskie temperatury otoczenia

Przy pomiarach ciśnień cieczy o temperaturze krzepnięcia wyższej od temperatury otoczenia, należy przewidzieć zabezpieczenie instalacji pomiarowej przed zamarzaniem. Dotyczy to szczególnie instalowania na otwartej przestrzeni.

Jako zabezpieczenie stosuje się wypełnienie mieszaniną etylenoglikolu i wody lub inną cieczą o temperaturze krzepnięcia niższej od temperatury otoczenia. Osłona przetwornika oraz przewodów impulsowych izolacją termiczną może chronić jedynie przed krótkotrwałym działaniem niskiej temperatury. Przy bardzo niskich temperaturach stosowane jest ogrzewanie przetwornika i przewodów impulsowych.

7.3. Wysokie temperatury mediów pomiarowych

W przypadku przetworników PR-28, PR-50 i PR-54 temperatura mierzonego medium może wynosić do 95°C. Jako zabezpieczenie głowicy pomiarowej przed temperaturą medium >95°C stosuje się odpowiednio długie przewody, powodujące rozproszenie ciepła i obniżenie temperatury głowicy.

7.4. Wibracje mechaniczne. Media korodujące

Przetwornik powinien być zamontowany w miejscu, gdzie nie występują wibracje. Jeżeli wibracje przenoszą się na przetwornik przez przewody pomiarowe, należy stosować przewody elastyczne.

Nie powinno się instalować przetworników w miejscach, gdzie mierzone medium może wywołać korozję membrany wykonanej ze stali 316Lss (00H17N14M2). W przypadku istnienia takiej możliwości należy, stosować środki ochronne, np. w postaci cieczy rozdzielającej lub zastosować przetworniki różnicy ciśnień PR-54 z jednym z separatorów przystosowanych do pomiaru mediów agresywnych wg DTR.SEPARATORY

8. MONTAŻ I PODŁĄCZENIA MECHANICZNE

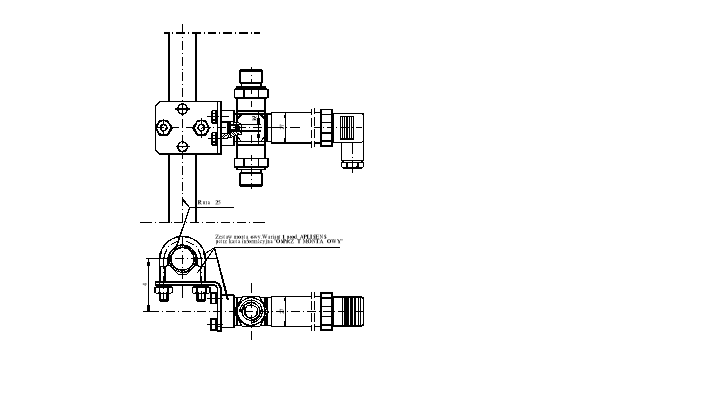

8.1. Przetworniki PR 28, PR-50 i PR-54, ze względu na małą masę i rozmiary, mogą być montowane bezpośrednio na sztywnych przewodach impulsowych. Do podłączenia przetworników w wersji podstawowej,
z dwoma przyłączami typ P (z króćcami M20 x 1,5) mogą być wykorzystane np. łączniki proste z nakrętkami
typ C wg PN-82/M-42306.

W przypadku stosowania elastycznych przewodów z tworzyw sztucznych stosować redukcje Red Ø6-M z gwintu M20x1,5 na rurkę Ø6.

Jeżeli do podłączenia użyto przewodów elastycznych, to przetworniki PR-28 i PR-50 należy mocować dodatkowo z wykorzystaniem otworu gwintowanego M6x7 w korpusie przetwornika, lub z użyciem ,,Zestawu montażowego Wariant 1” (prod. APLISENS), a przetworniki PR-54 z użyciem ,,Zestawu montażowego Wariant 2”, do rury ø25, tablicy, konstrukcji nośnej, lub ściany rys.nr 5 i rys. nr 6.

8.2. Pozycja pracy przetworników PR-28, PR-50, PR-54 może być w zasadzie dowolna. W przypadku montażu
na obiekcie z medium o podwyższonej temperaturze, ze względu na lepsze chłodzenie, korzystniej jest montować przetworniki w pozycji poziomej z dławnicą skierowaną ku dołowi lub w bok, odsuwając je jednocześnie od strugi unoszącego się gorącego p
owietrza.

Dla niskich zakresów pomiarowych występuje wpływ położenia przetwornika, oraz konfiguracji i sposobu napełnienia cieczą przewodów impulsowych na wskazania. Błąd ten może być skorygowany poprzez zastosowanie funkcji „zerowania”. Celem zmniejszenia koniecznej korekty, korzystnie jest uzgodnić z dostawcą położenie przy jakim należy dokonać fabrycznej kalibracji „zera”.

8.3. Przy kompletowaniu osprzętu do montażu, pomocne mogą być informacje o elementach przyłączeniowych, redukcyjnych, gniazdach, zaworach, obejmach redukcyjnych, rurkach sygnałowych, oferowanych przez APLISENS. Dane na ten temat zawarte są w karcie katalogowej pt. OSPRZĘT MONTAŻOWY.

8.4. PR-50G. Montaż i podłączenia

8.4.1. Przetwornik PR-50G w wykonaniu „ekonomicznym” można montować na ścianie, tablicy, lub innej stabilnej konstrukcji, wykorzystując uchwyt montażowy z otworami 9. Przetwornik wyposażony jest
w przyłącza z końcówką zaciskową przystosowaną do współpracy z elastyczną rurką impulsową
6x1.
W przypadku pobrania impulsu z obiektu za pośrednictwem końcówki metalowej z otworem M20x1,5 stosuje się adapter tworzący przejście z gwintu M20x1,5 na końcówkę
6x1 (rys. 7).

Przetwornik montować w pozycji pionowej. Sposób prowadzenia rurek impulsowych powinien umożliwiać odpływ ewentualnych skroplin w kierunku obiektu.

Przy znacznych różnicach poziomów między miejscem zamontowania przetwornika a punktem pobrania impulsu, może wystąpić, zwłaszcza przy małych zakresach pomiarowych, efekt ,,pływania” pomiaru przy zmianach różnic temperatur rurek impulsowych. Efekt ten można zmniejszyć prowadząc rurki obok siebie.

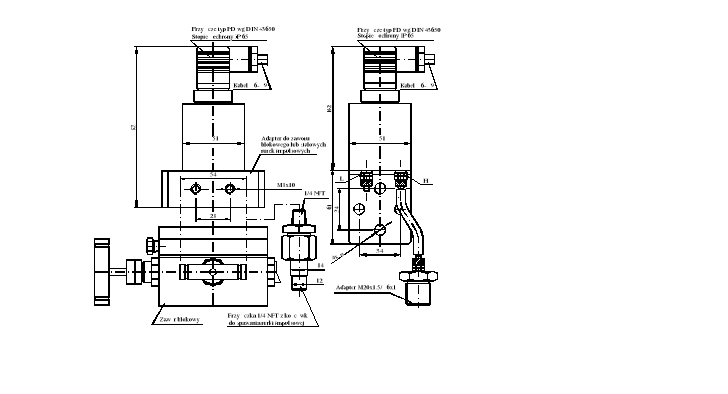

8.4.2.. Przetwornik PR-50G może być wyposażony również w adapter (rys.7), przeznaczony do montażu
z zaworem blokowym 3 lub 5 drogowym. APLISENS dostarcza także zm
ontowane fabrycznie przetworniki
z zaworami typu ZB.

UWAGA: Ciśnienie można podawać na przetwornik, dopiero po upewnieniu się, że uszczelki są prawidłowo dobrane i zamontowane, a przyłącze właściwie przykręcone.

W przypadku demontażu przetwornika należy odciąć go od ciśnienia procesowego i stosować szczególną staranność i środki ostrożności w przypadku mediów agresywnych, żrących, wybuchowych
i innych stanowiących zagrożenie dla personelu.

0x08 graphic

  1. PODŁĄCZENIA ELEKTRYCZNE.

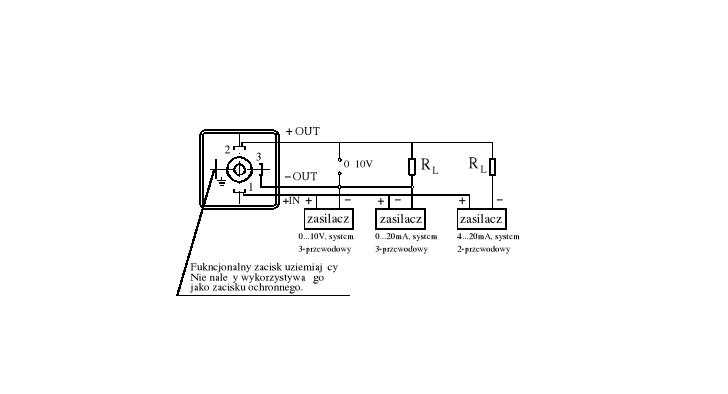

9.1. Podłączenie przetworników PR-28, PR-50, PR-54, PR-50G wyposażonych w przyłącza typ PD

wykonać zgodnie z rys.1a, 2a, 7a. W tym celu należy ściągnąć z bolców kontaktowych kostkę zaciskową wraz
z osłoną i wyjąć kostkę z osłony, podważając ją końcem wkrętaka wetkniętego w przeznaczoną do tego celu szczelinę. Podłączyć przewody do kostki. W przypadku gdy uszczelnienie przewodów w dławnicy jest nieskuteczne, (np. gdy podłączone są przewody pojedyncze) należy otwór dławnicy doszczelnić starannie elastyczną masą uszczelniającą, tak aby uzyskać szczelność IP65.

Odcinek przewodu, dochodzący do dławnicy PG-11, korzystnie jest uformować w postaci pętli okapowej,
aby skropliny nie spływały w kierunku dławnicy. Zaleca się prowadzenie linii sygnałowych przewodem „skrętką”. Jeżeli na przetwornik i linię sygnałową oddziaływają duże zakłócenia elektromagnetyczne, podłączenie wykonać „skrętką” w ekranie. Należy unikać prowadzenia przewodów sygnałowych razem z przewodami zasilania sieciowego, lub w pobliżu dużych odbiorników energii.

9.2. Podłączenie przetwornika PR-28 wyposażonego w przyłącze PK,

wykonuje się za pośrednictwem puszki zaciskowej, w której kabel przetwornika łączy się z dalszą częścią linii sygnałowej. Puszka nie może być całkowicie szczelna, aby umożliwić „oddychanie” przetwornika poprzez kapilarę w kablu przyłącza.

9.3. Ochrona od przepięć

9.3.1. Przetworniki mogą być narażone na oddziaływanie przepięć łączeniowych, lub będących wynikiem wyładowań atmosferycznych.

Zabezpieczeniem od przepięć pomiędzy przewodami linii przesyłowej, są diody przeciwprzepięciowe (transil) instalowane we wszystkich typach przetworników (patrz w tabeli w kolumnie 2).

9.3.2. Celem zabezpieczenia od przepięć pomiędzy linią przesyłową, a ziemią lub obudową (przed którymi nie chronią diody podłączane pomiędzy przewodami linii), stosuje się dodatkową ochronę w postaci ograniczników gazowych, lub diod transil (patrz w tabeli w kolumnie 3).

W przypadku przetworników bez zabezpieczeń można zastosować urządzenie ochronne zewnętrzne np. układ UZ-2 produkcji APLISENS lub inne. Przy długich liniach przesyłowych korzystnie jest stosować jedno zabezpieczenie w pobliżu przetwornika (lub wewnątrz przetwornika), a drugie przy wejściach do urządzeń współpracujących.

Zabezpieczenia stosowane w przetwornikach:

0x08 graphic

9.3.3. Przy stosowaniu zabezpieczeń przeciwprzepięciowych nie należy przekraczać, na elementach zabezpieczających, dopuszczalnych napięć powyżej wartości podanych w kolumnach 2 i 3 tabeli.

Uwaga: Napięcie próby izolacji 500V AC lub 750V DC p.5.1.3, dotyczy przetworników bez zabezpieczeń,
o których mowa w p. 9.3.2. Zabezpieczeń takich nie stosuje się w przetwornikach w wykonaniach iskrobezpiecznych.

9.4. Uziemienie

Sposoby uziemiania przetworników przedstawiono na rys 1a, 2a, 7a.

Jeżeli przetwornik ma, poprzez przyłącze ciśnieniowe, dobre połączenie galwaniczne z prawidłowo uziemionym metalowym rurociągiem lub zbiornikiem, dodatkowe uziemienie nie jest konieczne.

  1. NASTAWY ,,ZERA” I SZEROKOŚCI ZAKRESU POMIAROWEGO

Przetwornik jest wyregulowany u producenta na zakres pomiarowy podany w zamówieniu. Po zamontowaniu przetwornika, może wystąpić potrzeba przeprowadzenia regulacji „zera”. Sposoby uzyskania dostępu
do pokręteł nastaw podane są w p.6.3. W celu przeprowadzenia regulacji, podłączyć i zasilić przetwornik zgodnie z danymi technicznymi. Zadać ciśnienie równe dolnej granicy zakresu pomiarowego i sprowadzić sygnał wyjściowy do wartości 4mA (0mA,0V) pokręcając potencjometrem „zera”. Obracanie pokrętła
w prawo zwiększa sygnał wyjściowy. Po wyzerowaniu zadać ciśnienie równe górnej granicy zakresu
i potencjometrem „zakres” doprowadzić wartość prądu (napięcia) wyjściowego do 20mA (10V).

Sprawdzić ponownie „zero” i w razie konieczności powtórzyć nastawy.

11. PRZEGLĄDY. CZĘŚCI ZAMIENNE

11.1. Przeglądy okresowe

wykonywać należy zgodnie z normami obowiązującymi użytkownika.

W trakcie przeglądu należy skontrolować stan przyłączy elektrycznych i ciśnieniowych (brak poluzowań
i przecieków), stan membran separujących (nalot, korozja) i sprawdzić charakterystykę przetwarzania.

Jeżeli przetwornik w miejscu zainstalowania mógł być narażony na uszkodzenia mechaniczne, przeciążenia ciśnieniem, impulsy hydrauliczne, przepięcia elektryczne, lub na membranie następuje osad, krystalizacja, podtrawianie membrany, lub stwierdzi się nieprawidłową pracę przetwornika - należy dokonywać przeglądów w miarę potrzeb. Skontrolować stan membrany, oczyścić ją, sprawdzić stan diod zabezpieczających (brak zwarcia), sprawdzić charakterystykę.

W przypadku stwierdzenia braku sygnału w linii przesyłowej, lub jego niewłaściwej wartości należy sprawdzić linię, stan podłączeń na listwach zaciskowych, przyłączach itp. Sprawdzić czy właściwa jest wartość napięcia zasilania i rezystancja obciążenia. Jeżeli linia jest sprawna, należy sprawdzić funkcjonowanie przetwornika.
Po przeglądzie usunąć stwierdzone nieprawidłowości.

11.2. Czyszczenie membrany separującej. Uszkodzenia od przeciążeń.

11.2.1. Zabrania się usuwania zanieczyszczeń membrany, powstałych w czasie eksploatacji, sposobem mechanicznym, gdyż można spowodować jej uszkodzenie, a tym samym uszkodzenie całego przetwornika. Jedynym dopuszczalnym sposobem jest rozpuszczenie lub wypłukanie powstałego osadu.

11.2.2. Przyczyną niesprawności przetworników bywają również uszkodzenia spowodowane przeciążeniami, wywoływanymi np. przez:

Objawy uszkodzenia, są na ogół takie, że prąd wyjściowy przybiera wartości poniżej 4mA, lub powyżej 20mA
i przetwornik nie reaguje na ciśnienie wejściowe.

11.3. Części zamienne.

Części przetwornika które mogą ulec zużyciu lub uszkodzeniu i podlegać wymianie to:

- w przetworniku z przyłączem PD: kostka zaciskowa z osłoną kątową i uszczelką, oraz podstawa
konektora z uszczelką, tabliczka znamionowa, obudowa

- w przetworniku z przyłączem PZ: uszczelka pokrywki i dławnica, tabliczka znamionowa.

- w przetworniku z przyłączem PK: całe przyłącze, tabliczka znamionowa.

W wykonaniu Ex użytkownik może wymienić w przetworniku z przyłączem PD jedynie kostkę zaciskową
z osłoną kątową i uszczelką, w przyłączu PZ uszczelkę pokrywki i dławnicę.

Inne części przetwornika może wymienić jedynie producent lub jednostka przez niego upoważniona.

  1. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT

Przetworniki powinny być pakowane, w sposób zabezpieczający je przed uszkodzeniem w czasie transportu, w opakowania zbiorcze i/lub jednostkowe. Przetworniki powinny być przechowywane w opakowaniach zbiorczych i/lub jednostkowych, w pomieszczeniach krytych, pozbawionych par i substancji agresywnych,
w których temperatura powietrza zawiera się w zakresie od +5°C do +40°C, a wilgotność względna nie przekracza 85%.

W przypadku przetworników z odsłoniętymi membranami, lub przyłączami separatorowymi, które są przechowywane bez opakowania, należy nałożyć osłony zabezpieczające membrany przed uszkodzeniem.

0x08 graphic
Transport powinien odbywać się w opakowaniach, z zabezpieczeniem przed przemieszczaniem się przetworników podczas transportu. Środki transportu mogą być lądowe, morskie lub lotnicze pod warunkiem, że zapewniają eliminację bezpośredniego oddziaływania czynników atmosferycznych.

Warunki transportu wg PN-81/M-42009.

  1. GWARANCJA

Producent gwarantuje poprawną pracę przetworników przez okres 24 miesięcy od daty zakupu oraz serwis gwarancyjny i pogwarancyjny. Dla wykonań specjalnych okres gwarancji podlega uzgodnieniu pomiędzy użytkownikiem a producentem przy czym nie jest krótszy niż 12 miesięcy.

  1. INFORMACJE DODATKOWE

14.1. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych i technologicznych nie pogarszających jakości przetworników.

14.2. Dokumenty związane

DTR.SEPARATORY

14.3. Normy przywołane

PN-EN 60529:2003 Stopnie ochrony zapewniane przez obudowy. (KOD IP)

PN-EN 61010-1 Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych automatyki i urządzeń laboratoryjnych Wymagania ogólne

PN-82/M-42306 Łączniki gwintowane ciśnieniomierzy

PN-74/M-42302 Armatura manometrycznych urządzeń pomiarowych. Uszczelki

PN-81/M-42009 Automatyka i pomiary przemysłowe.

Pakowanie, przechowywanie i transport urządzeń.

Ogólne wymagania

PN-ISO 7005-1 Kołnierze metalowe. Kołnierze stalowe

Zatwierdzam

0x08 graphic
15. RYSUNKI

0x08 graphic
0x01 graphic

0x01 graphic

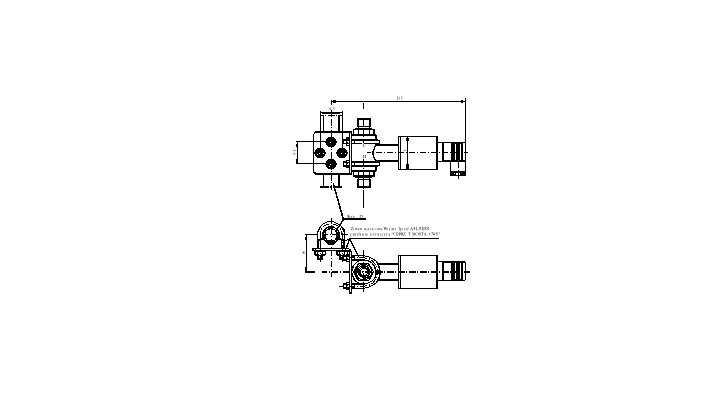

Rys.1. Przetwornik różnicy ciśnień PR-28. Gabaryty. Sposoby podłączenia.

0x01 graphic

Rys.2. Przetwornik różnicy ciśnień PR-50.

0x01 graphic

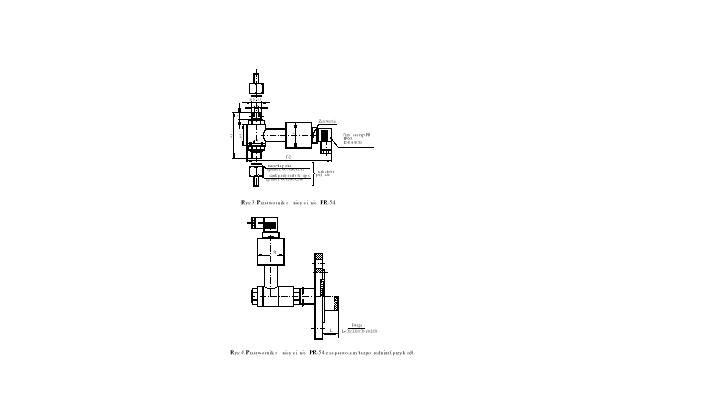

Rys.3. Przetwornik różnicy ciśnień PR-54

a/ z króćcami typu P

b/ z pokrywami do montażu z zaworem blokowym

0x01 graphic

Rys.4. Przetwornik różnicy ciśnień PR-54 z jednym separatorem

0x01 graphic

Rys.5. Przykładowy sposób mocowania przetworników PR-28, PR-50

0x01 graphic

Rys.6. Przykładowy sposób mocowania przetwornika PR-54

0x01 graphic

Rys.7. Przetwornik różnicy ciśnień gazów nieagresywnych PR-50G

0x01 graphic

Rys.7a. Schemat połączeń elektrycznych PR-50G.

6 DTR.PR...01

10

DTR.PR...01

APLISENS

PRODUKCJA PRZETWORNIKÓW CIŚNIENIA

I APARATURY POMIAROWEJ

DOKUMENTACJA

TECHNICZNO-RUCHOWA

ELEKTRONICZNE PRZETWORNIKI RÓŻNICY CIŚNIEŃ

TYP PR-28, PR-50, PR-54, PR-50G

WARSZAWA, CZERWIEC 2003r

Zakres pomiarowy

10kPa

100kPa

200kPa

Dopuszczalne przeciążenie

10MPa (4MPa dla przyłącza typu P)

- równoważne dopuszczalnemu ciśnieniu statycznemu

Błąd podstawowy

0,5%

0,25%

Błąd temperaturowy na 10°C

typowo 0,3%, max 0,4%

typowo 0,2%, max 0,3%

Błąd „zera”
od ciśnienia statycznego *

0,1% / 1MPa

Histereza i powtarzalność

0,05%

Uzas [V] - 10,5V

0,02A

Zakres pomiarowy

250 Pa

2,5 kPa

10kPa

Dopuszczalne ciśnienie statyczne

Dopuszczalne przeciążenie

( powtarzalne - bez histerezy )

35kPa

35kPa

100kPa

Błąd podstawowy

1,6%

0,6%

Błąd temperaturowy na 10°C

1%

0,2%

Histereza, powtarzalność

0,05% do 0,25% w zależności od zakresu pomiarowego

C 7 DTR.PR...01

1

2

3

Typ przetwornika i rodzaj przyłącza elektrycznego .

Zabezpieczania między przewodami

Diody transil - dopuszczalne napięcia

Zabezpieczenia pomiędzy

przewodami, a ziemią i/lub obudową - rodzaj zabezp. -

dopuszczalne napięcia

1

PR-28 z przyłączem PD, lub PK

30V DC

Instalowane po uzgodnieniu

2

PR-50G z przyłączem PD

Wyjście 4-20mA 2 przewodowe

30V DC

Instalowane po uzgodnieniu

3

PR-50G z przyłączem PD

Wyjście 0-10V, 0-20mA 3-przew.

Pomiędzy „+” i „ -„zasilania 30V DC

Pomiędzy „- „ zasil. A wyjść 12V DC

Instalowane po uzgodnieniu

4

PR-50 i PR-54 z przyłączem PD

Wyjście 4-20mA 2 przewodowe

30V DC

Instalowane po uzgodnieniu

5

PR-50 i PR-54 z przyłączem PD

Wyjście 0-10V, 0-20mA 3 przew.

Pomiędzy „+” i „-„ zasilania 30V DC

Pomiędzy „-„ zasil. A wyjść 12V DC

Instalowane po uzgodnieniu

Rys. 1a. Schemat połączeń elektrycznych (nie dotyczy wykonania Ex.).

Zakresy pomiarowe

10kPa 40kPa do 2,5MPa

Dopuszczalne ciśnienie statyczne

Dopuszczalne przeciążenie

(powtarzalne - bez histerezy)

50kPa

200kPa

3 x zakres

max 3,4MPa

Przeciążenie uszkadzające

100kPa

400kPa

4 x zakres lub 6MPa

Błąd podstawowy

0,5%

0,3%

Błąd temperaturowy na 10°C

typowo 0,3%, max - 0,4%

typowo - 0,2%, max - 0,3%

Histereza i powtarzalność

0,05%

Rys. 1a. Schemat połączeń elektrycznych (nie dotyczy wykonania Ex.).

0x01 graphic

R[Ω] =

R[Ω] ≤

Uzas [V] - 10,5V

0,02A



Wyszukiwarka

Podobne podstrony:
DTR.PC-70Ex.01, Instrukcje, aplisens, dtr
DTR.ZS-30Ex.01, Instrukcje, aplisens, dtr
DTR.GI-22.01, Instrukcje, aplisens, dtr
DTR.ZL-24-08.01, Instrukcje, aplisens, dtr
DTR.LI-22.01, Instrukcje, aplisens, dtr
DTR.AS.01, Instrukcje, aplisens, dtr
DTR.SP-11.01, Instrukcje, aplisens, dtr
DTR.PM-22.01, Instrukcje, aplisens, dtr
IO.WW-45.01, Instrukcje, aplisens, dtr
DTR.APR...01, Instrukcje, aplisens, dtr
DTR.LIN-31.01, Instrukcje, aplisens, dtr
DTR.SP-02.01, Instrukcje, aplisens, dtr
DTR.ATL.01, Instrukcje, aplisens, dtr
DTR.AT.01, Instrukcje, aplisens, dtr
DTR.PR...01-Ex, Instrukcje, aplisens, dtr
DTR.PR...01-Ex, Instrukcje, aplisens, dtr
DTR.APC-2000S.01-Ex, Instrukcje, aplisens, dtr
DTR.APR...01-Ex, Instrukcje, aplisens, dtr

więcej podobnych podstron
