DANE OBLICZENIA WYNIK

IMADŁO MASZYNOWE ŚRUBOWE - OBRTOWE

Q=5kN

H=220

B=180

Materiał

Śruby 1.Obliczanie średnicy rdzenia śruby

Na podstawie „Podstawy kontr. maszyn”

Stal 45 Juchnikowski, Ziółkowski

ul.ciepl.

K_cj=100MPa

K_sj=86MPa

K_gj=135MPa z warunków na wyboczenie mamy:

R₀=335MPa

R₁=0,62MPa

X_w=5

Najbliższym gwintem trapezowym symetrycznym jest

Tr14x3 P = 3 d₂ = 12,5

jednak dla zwiększenia samohamowności układu

śruba-nakrętka przyjęto gwint

Tr20x4 P = 4 d = 20 D₄ = 20,5 D₂=d₂ = 18 d₃ = 15,5

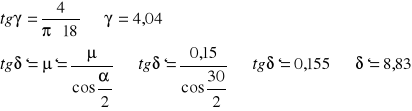

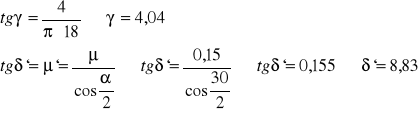

wówczas

gwint jest samohamowny

2. Momenty sił:

- moment od siły tarcia śruba-nakrętka:

-moment od siły tarcia pomiędzy kołnierzem śruby

i czołem nakrętki

p_dop=10Mpa Średnicę d_k obliczamy z warunku nacisków „A”

Konstrukcyjnie przyjmujemy d_k = 34mm

Zakładamy d_c = 20mm

- Moment na korbie-pokrętle

3. Siła ręki na korbie-pokrętle

zakładamy r = 250

4. Sprawdzenie naprężeń zastępczych w śrubie

Warunek prof. Hubera spełniony

5. Obliczanie wysokości kołnierza śruby

Obl. Wykonujezmy przyjmując kołnierz jako belkę o

wysokości h_k i szerokości rozwiniętego kołnierza na

średnicy d'₃ = πd'₃

przyjmujemy konstrukcyjnie h_k = 7mm

6. Obliczanie nakrętki

Materiał - wysokość nakrętki obliczam ze względu na naciski

nakrętki na powierzchniach nośnych gwintu Tr20X4

L450

k_o=32MPa

ze względów konstrukcyjnych przyjmujemy H_N=1,2d

H_N = 1,2*200 = 24mm

- średnicę zewnętrzną nakrętki przyjmujemy D_N = 34mm

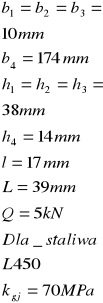

7. Obliczanie szczęki

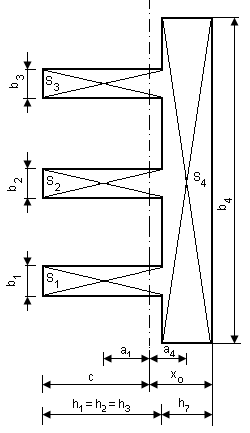

Powierzchnie pól przekrojów

Współrzędna X_o śr. ciężkości wszystkich pól

A-A

Momenty bezwładności przekrojów

Wskaźnik wytrzymałości belki

Naprężenia w belce

warunek wytrzymałości spełniony

- 5 -

---
