Wolak Tomasz

Rok III ASiB

TEMAT: Badanie pompy wirowej

CEL ĆWICZENIA: Celem ćwiczenia jest doświadczalne wyznaczenie

charakterystyk pompy.

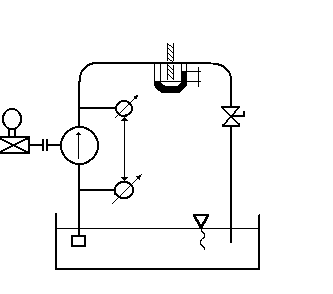

SCHEMAT STANOWISKA

0x08 graphic

WARTOŚCI ZMIERZONE

Pps [ Atmosfery techniczne]

Pnt [ Mpa]

Spadek wysokości ciśnienia

na kryzie Δ h [mmHg]

Moc elektryczna Nel

0,1

0,02

89

4200

0,1

0,1

79

4800

0,1

0,2

69

6000

0,08

0,3

53

7200

0,06

0,4

44

8400

0,06

0,5

37

9000

0,06

0,6

30

10800

0,05

0,7

23

12000

0,05

0,8

19

13200

WARTOŚCI OBLICZONE

Pps [ Pa]

Wydajność V [ m0x01 graphic
/h]

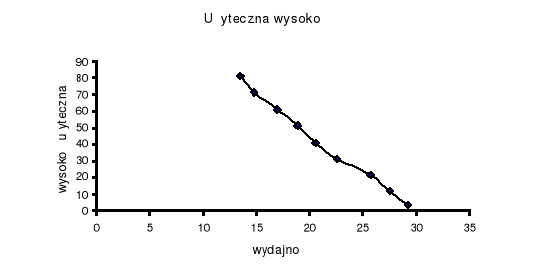

Użyteczna wysokość

podnoszenia Hu [ m ]

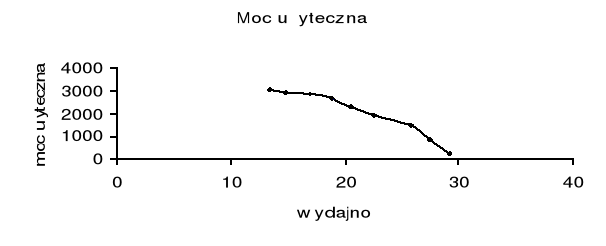

Moc użyteczna Nu [W]

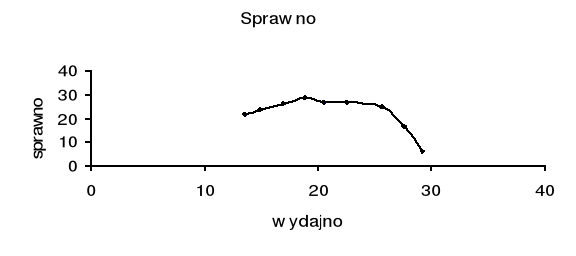

Sprawność 0x01 graphic
[ % ]

9806,65

29,24

3,4

276,08

6

9806,65

27,55

11,4

855

17

9806,65

25,75

21,4

1530,1

25

7845,32

22,56

31,2

1953,12

27

5883,99

20,56

41

2341,1

27

0x01 graphic
5883,99

18,85

51

2667,3

29

5883,99

16,97

61

2873,1

26

4903,32

14,86

70,9

2921,08

24

4903,32

13,51

80,9

3033,75

22

PRZYKŁAD OBLICZEŃ DLA WYBRANEGO PUNKTU

Wydajność V

V = 3,1 0x01 graphic
= 3,10x01 graphic
= 29,24 [m0x01 graphic
/h]

Użyteczna wysokość tłoczenia Hu

Hu = 0x01 graphic
+ em = 0x01 graphic
+ 0,5 = 3,4 [m]

Moc użyteczna Nu

Nu = Hu *0x01 graphic
* g * V = 3,4 *1000 * 10 * 0,00812 = 276,08 [W]

Sprawność 0x01 graphic

0x01 graphic
= 0x01 graphic
= 0x01 graphic
*100% = 6 [%]

0x08 graphic
0x08 graphic
0x08 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
