LABORATORIUM Z ELEKTROTECHNIKI

Wykonał:Maciej Jańczak

Grupa: M 2

Temat: BADANIE TRANSFORMATORA JEDNOFAZOWEGO.

Wydział: MRiT

Prowadzący:Piotr Walczak

Data:20.03.2002

Ocena:

1. Cel ćwiczenia.

Zapoznanie się z budową i działaniem transformatora 1- fazowego. Wykonanie podstawowych pomiarów charakteryzujących dany typ urządzenia elektrycznego. Zapoznanie się z tabliczką znamionową transformatora i na podstawie niej dobór odpowiednich przyrządów elektrycznych.

2. Schematy układów pomiarowych.

0x08 graphic

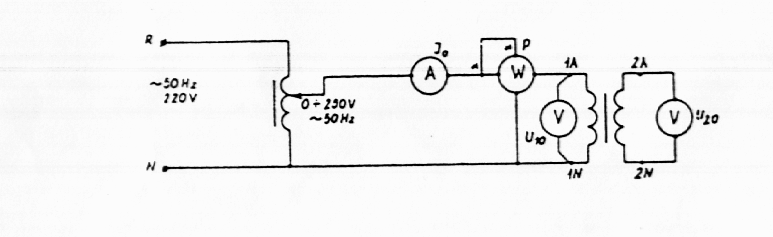

a) pomiary dla stanu jałowego

3. Tabela

  1. próba stanu jałowego:

Lp

U1

I0

P0

U2

cos ϕ0

IFe

Iμ

ΔPFe

-

V

A

W

V

-

A

A

W

1

40

0,04

0

8

0

0

0,04

0

2

80

0,11

4

16,5

0,45

0,05

0,097

4

3

120

0,18

8

23

0,37

0,06

0,169

8

4

160

0,31

16

31

0,32

0,1

0,29

16

5

200

0,66

24

39

0,19

0,12

0,65

24

6

220

0,92

30

42

0,15

0,14

0,9

30

4. Obliczenia.

Do wyliczenia powyższych wartości wykorzystałem następujące wzory.

a) próba stanu jałowego

0x01 graphic

0x01 graphic
- składowa czynna prądu jałowego

0x01 graphic
- składowa bierna

0x01 graphic

0x08 graphic

5. Wykresy

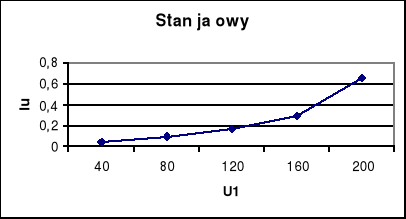

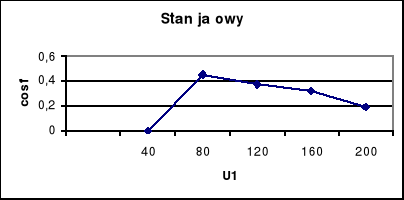

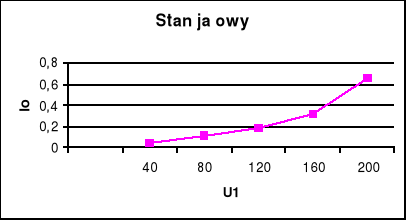

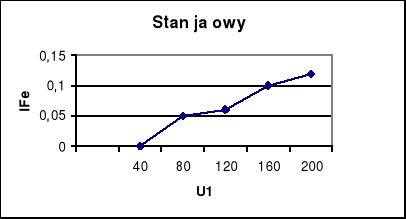

  1. wykresy dotyczące próby stanu jałowego

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

5. Wnioski

Stan jałowy - prąd po stronie uzwojenia pierwotnego jest mały(tzw. prąd jałowy), występują straty mocy w rdzeniu ΔPFe~ Po, oraz niewielkie straty w uzwojeniu pierwotnym. Można więc powiedzieć, że prąd w uzwojeniu wtórnym jest mały co powoduje pogorszenie współczynnika mocy obwodu zasilającego transformator.
